天然气管道超声导波检测技术进展
发布时间：2023-02-01T08:13:16.903Z 来源：《工程管理前沿》2022年第18期 作者： 邹慧慧
[导读] 天然气管道建设的关键是安全问题，要确保所建的天然气管道能被实时监测，
邹慧慧
南京市锅炉压力容器检验研究院 210000
摘要：天然气管道建设的关键是安全问题，要确保所建的天然气管道能被实时监测，需要应用相应的检测技术。超声导波检测技术能有效检测天然气管道，同时具备较多的检测优点，所以在天然气管道的日常监测工作中，要强化对超声导波检测技术的应用，并加强对天
然气管道超声导波检测技术进展的分析，不断增进对超声导波检测技术的认识，更好的应用超声导波检测技术。
关键词：天然气管道；超声导波；检测技术
在经济社会快速发展的当前，随着人们环保意识的显著增强，对清洁能源的需求量增加，为有效满足人们的生活所需，天然气逐渐进入了人们的生活，并成为人们生活的重要组成部分。天然气的使用需要铺设管道，同时要强化对管道的检测，实时把握天然气管道内部的
情况。现阶段多数的管道检测技术为人工，这一检测方式不仅效率低，同时还容易存在检测误差，出现更大的安全事故。那么在此背景下
要采取更为科学有效的检测技术，提升天然气管道使用安全性。
一、超声导波检测技术
1、原理
超声导波检测技术是一种新型的检测技术，其使用的原理是借助超声波换能器达到驱动电信号的目的，从而促使管道结构出现振动出现超声波，超声波在管道内外壁的反射掌握管道的情况。具体来说，局限在管道内外表面的超声波主要是导波，其与体波存在差异，超声
波在管道内外散射，会传输信号，在这些散射信号的帮助下，能有效的探测和定位管道中是否存在缺陷，进而达到管道检测的目的。一般
来说，在检测的过程中，超声导波对管道的接口以及焊缝等十分敏感，通过换能器接收信号，其中就包括这些检测的反射波，区分管道的
缺陷。超声导波通过材料以及缺陷的声学性能来实现管道检测，属于无损检测方法，其在管道内壁和外壁的翻身具有重复周期性的特征，
钢轨无损检测中的超声导波技术分析
摘要：无损检测(NDT)是一系列用于检测材料、结构以及部件中缺陷和不连续性的物理方法。常规无损检测包括射线检测(RT)、超声检测(UT)、磁粉检测(MT)、渗透检测(PT)和涡流检测(ET)等五种检测方法。相对来说，超声导波是一种新型的检测技术，广泛应用于检测金属管道的腐蚀情况。
关键词：钢轨；无损检测；超声导波技术
引言
在轨道交通大力发展的环境下，越来越多铁路轨道安全及运营维护问题也随之而来。伴随着轨道交通的大范围服役，轨道病害问题不断出现。尽管目前我国无砟轨道系统整体服役良好，但在列车循环往复动力及复杂环境条件的共同作用下，轨道结构在服役过程中也涌现出不同类型的病害，如若不及时发现处理，严重时会对轨道结构的安全服役造成极大隐患。因此，研究提出针对轨道病害的识别与评价方法具有重要意义。
1超声导波技术
检测时，首先向激励线圈通入大电流脉冲，产生交变磁场；激励线圈附近的铁磁性材料由于磁致伸缩效应受到交变应力作用，从而激励出超声脉冲。当管道中存在缺陷时，会引起检测线圈的磁通量发生变化，检测线圈将磁通量变化转换为电压信号；通过测量检测线圈的感应电动势就可以测量反射回来的超声导波信号的时间和幅度，从而获取缺陷的位置和大小等信息。
2钢轨表面伤损的物理检测方法
主要有涡流、漏磁、超声波、激光扫描、声发射等方法，此类伤损检测方法存在效率低、检测速度慢、分类精度低、成本高、受人为因素影响大等问题，不利于对钢轨表面伤损进行快速、准确的检测。而基于深度学习的目标检测算法则具有检测精度高、速度快且智能化的特点，主要分为基于无区域提名和基于区域提名的两类目标检测算法。其中，基于无区域提名目标检测算法主要以YOLO系列单击多盒检测器为主，该类算法将生成候选框和分类回归合并成一个网络中，降低了网络计算的复杂度，提高了目标检测速度，基于区域提名的目标检测算法对多目标检测或小目标检测的精确度较高，检测效果较为理想。

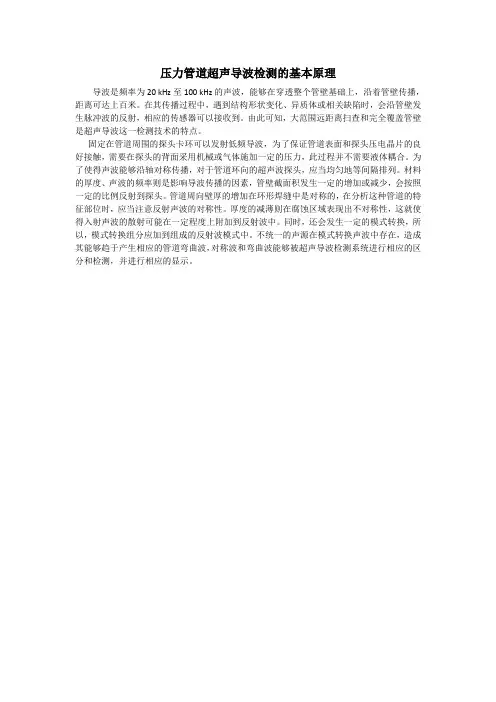

压力管道超声导波检测的基本原理
导波是频率为20 kHz至100 kHz的声波，能够在穿透整个管壁基础上，沿着管壁传播，距离可达上百米。在其传播过程中，遇到结构形状变化、异质体或相关缺陷时，会沿管壁发生脉冲波的反射，相应的传感器可以接收到。由此可知，大范围远距离扫查和完全覆盖管壁是超声导波这一检测技术的特点。
固定在管道周围的探头卡环可以发射低频导波，为了保证管道表面和探头压电晶片的良好接触，需要在探头的背面采用机械或气体施加一定的压力，此过程并不需要液体耦合。为了使得声波能够沿轴对称传播，对于管道环向的超声波探头，应当均匀地等间隔排列。材料的厚度、声波的频率则是影响导波传播的因素，管壁截面积发生一定的增加或减少，会按照一定的比例反射到探头。管道周向壁厚的增加在环形焊缝中是对称的，在分析这种管道的特征部位时，应当注意反射声波的对称性。厚度的减薄则在腐蚀区域表现出不对称性，这就使得入射声波的散射可能在一定程度上附加到反射波中。同时，还会发生一定的模式转换，所以，模式转换组分应加到组成的反射波模式中。不统一的声源在模式转换声波中存在，造成其能够趋于产生相应的管道弯曲波，对称波和弯曲波能够被超声导波检测系统进行相应的区分和检测，并进行相应的显示。
相控阵超声检测系统及其关键技术的研究
相控阵超声检测系统及其关键技术的研究
摘要：相控阵超声检测系统是一种可以实现多通道接收和发送的超声成像系统，广泛应用于医学、工业和军事领域。本文主要介绍了相控阵超声检测系统的原理、结构以及关键技术，并对其未来发展方向进行了展望。
一、引言
相控阵超声检测系统是一种基于超声波技术的成像系统，利用多个发射和接收元件的组合，可以实现对被测物体的全方位成像和准确定位。相比传统的超声检测系统，相控阵技术具有分辨率高、成像速度快以及控制灵活等优势，因此在医学、工业和军事领域得到了广泛应用。
二、相控阵超声检测系统的原理
相控阵超声检测系统由多个发射和接收元件组成，发射元件产生超声波信号，接收元件接收反射回来的超声波信号。通过改变发射元件的激励时间和幅度，可以使得超声波以不同的角度和深度进入被测物体。接收元件接收到的信号经过放大和滤波等处理，得到被测物体不同位置的回波信号。最后，将多个回波信号综合起来，进行成像和分析。
三、相控阵超声检测系统的结构
相控阵超声检测系统由发射和接收元件、控制电路、信号处理电路以及显示装置等组成。发射和接收元件通常采用压电陶瓷等材料，可以对超声波信号进行传感和发射。控制电路负责控制发射元件的激励时间和幅度，以及接收元件的增益和滤波等参数。信号处理电路负责对接收到的信号进行放大、滤波和数字化处理等，最后通过显示装置呈现给用户。 四、相控阵超声检测系统的关键技术
1. 压电陶瓷技术：压电陶瓷作为相控阵超声检测系统中的关键元件，其性能直接影响系统的灵敏度和分辨率。因此，如何提高压电陶瓷的性能是研究的重点之一。
2. 相控阵成像算法：相控阵超声检测系统通过改变发射信号的相位和时延，可以实现对被测物体的全方位成像。而相控阵成像算法则是将接收到的回波信号进行综合和重建的关键技术。
3. 实时信号处理技术：相控阵超声检测系统需要实时对接收到的信号进行放大、滤波和数字化处理等，以实现快速成像。实时信号处理技术是保证系统性能和稳定性的关键。
