常用合金铸件的生产

铝合金熔炼与铸造工艺规范与流程

资料来源：全球铝业网铝业知识频道

一、铝合金熔炼规范

（1）总则

①按本文件生产的铸件，其化学成分和力学性能应符合GB/T9438-1999《铝合金铸件》、JISH5202-1999《铝合金铸件》、ASTMB108-03a《铝合金金属型铸件》、GB/T15115-1994《压铸铝合金》、JISH5302-2006《铝合金压铸件》、ASTMB85-03《铝合金压铸件》、EN1706-1998《铸造铝合金》等标准的规定。

②本文件所指的铝合金熔炼，系在电阻炉、感应炉及煤气（天然气）炉内进行。一般采取石墨坩埚或铸铁坩埚。铸铁坩埚须进行液体渗铝。

（2）配料及炉料

1）配料计算

①镁的配料计算量：用氯盐精炼时，应取上限，用无公害精炼剂精炼时，可适当减少；也可根据实际情况调整加镁量。

②铝合金压铸时，为了减少压铸时粘模现象，允许适当提高铁含量，但不得超过有关标准的规定。

2）金属材料及回炉料

①新金属材料

铝锭：GB/T1196－2002《重熔用铝锭》

铝硅合金锭：GB/T8734-2000《铸造铝硅合金锭》

镁锭：GB3499-1983《镁锭》

铝铜中间合金：YS/T282-2000《铝中间合金锭》

铝锰中间合金：YS/T282-2000《铝中间合金锭》 各牌号的预制合金锭：GB/T8733-2000《铸造铝合金锭》、JISH2117-1984《铸件用再生铝合金锭》、ASTMB197-03《铸造铝合金锭》、JISH2118-2000《压铸铝合金锭》、EN1676-1996《铸造铝合金锭》等。

②回炉料

包括化学成分明确的废铸件、浇冒口和坩埚底剩料，以及溢流槽和飞边等破碎的重熔锭。

回炉料的用量一般不超过80％，其中破碎重熔料不超过30％；对于不重要的铸件可全部使用回炉料；对于有特殊要求（气密性等）的铸件回炉料用量不超过50%。

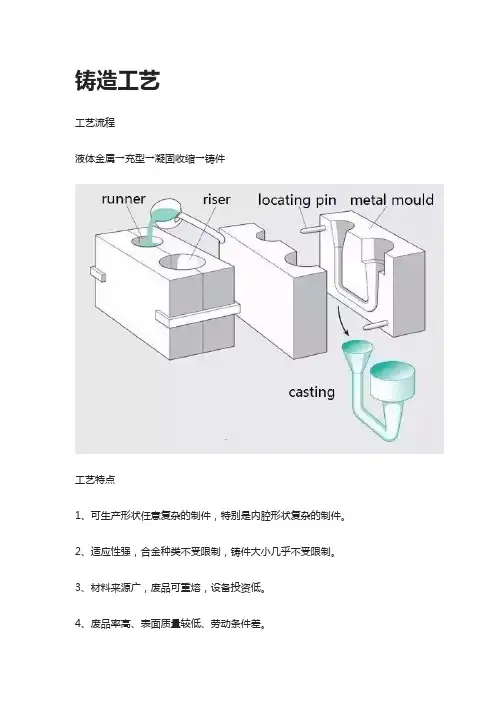

铸造工艺

工艺流程

液体金属→充型→凝固收缩→铸件

工艺特点

1、可生产形状任意复杂的制件，特别是内腔形状复杂的制件。

2、适应性强，合金种类不受限制，铸件大小几乎不受限制。

3、材料来源广，废品可重熔，设备投资低。

4、废品率高、表面质量较低、劳动条件差。 铸造分类

（1）砂型铸造（sand casting）

砂型铸造：在砂型中生产铸件的铸造方法。钢、铁和大多数有色合金铸件都可用砂型铸造方法获得。

工艺流程：

砂型铸造工艺流程

技术特点：

1、适合于制成形状复杂，特别是具有复杂内腔的毛坯；

2、适应性广，成本低；

3、对于某些塑性很差的材料，如铸铁等，砂型铸造是制造其零件或，毛坯的唯一的成形工艺。 应用：汽车的发动机气缸体、气缸盖、曲轴等铸件

（2）熔模铸造(investmentcasting)

熔模铸造：通常是指在易熔材料制成模样，在模样表面包覆若干层耐火材料制成型壳，再将模样熔化排出型壳，从而获得无分型面的铸型，经高温焙烧后即可填砂浇注的铸造方案。常称为“失蜡铸造”。

工艺流程： 熔模铸造工艺流程

工艺特点

优点：

1、尺寸精度和几何精度高；

2、表面粗糙度高；

3、能够铸造外型复杂的铸件，且铸造的合金不受限制。

缺点：工序繁杂，费用较高

应用：适用于生产形状复杂、精度要求高、或很难进行其它加工的小型零件，如涡轮发动机的叶片等。

（3）压力铸造(die casting) 压铸：是利用高压将金属液高速压入一精密金属模具型腔内，金属液在压力作用下冷却凝固而形成铸件。

工艺流程： 工艺特点

优点：

1、压铸时金属液体承受压力高，流速快

2、产品质量好，尺寸稳定，互换性好；

3、生产效率高，压铸模使用次数多；

4、适合大批大量生产，经济效益好。

缺点： 1、铸件容易产生细小的气孔和缩松。

2、压铸件塑性低，不宜在冲击载荷及有震动的情况下工作；

3、高熔点合金压铸时，铸型寿命低，影响压铸生产的扩大。

1 热加工工艺基础

第一章 铸造工艺基础

1．名词解释

充型能力：液态金属充满铸型型腔，获得形状完整、轮廓清晰的铸件的能力。

缩孔：在铸件上部或最后凝固部位出现的容积较大的孔洞。

缩松：铸件断面上出现的分散、细小的孔洞。

逐层凝固：纯金属或共晶成分合金在凝固过程中不存在固、液相并存的凝固区，故断面上外层的固体和内层的液体由一条界限清楚地分开，随着温度的下降，固体层不断加厚，液体层不断减少直到中心层全部凝固。

糊状凝固：合金的凝固温度范围很宽或铸件断面温度分布曲线较为平坦，其凝固区在某段时间内，液固并存的凝固区贯穿整个铸件断面。

中间凝固：介于逐层凝固和糊状凝固之间的凝固方式。

定向凝固：使铸件按规定方向从一部分到另一部分逐渐凝固的过程。

同时凝固：尽量减少铸件各部位间的温度差使铸件各部位同时冷却凝固。

热裂：凝固后期合金收缩且受到铸型等阻碍产生应力，当应力超过某一温度下合金的强度所产生的裂纹。

冷裂：铸件固态下产生的裂纹。

热应力：由于铸件壁厚不均匀，各部分冷却速度不同，以致在同一时期铸件各部分收缩不一致而产生的应力。

侵入气孔：砂型或砂芯受热产生气体侵入金属液内部在凝固前未析出而产生的气孔

反应气孔：合金液与型砂中的水分、冷铁、芯撑之间或合金内部某些元素、化合物之间发生化学反应产生气体而形成的气孔。·

析出气孔：合金在熔炼和浇注过程中接触气体使气体溶解其中，当合金液冷却凝固时，气体来不及析出而形成的气孔。

2．合金的流动性不足易产生哪些缺陷？ 浇不足，冷隔，气孔，夹渣，缩孔，缩松。

影响合金流动性的主要因素有哪几个方面？ 合金的种类，合金的成分，温度。

在实际生产中常用什么措施防止浇不足和冷隔缺陷？

a.选用黏度小，比热容大，密度大，导热系数小的合金，使合金较长时间保持液态。

b.选用共晶成分或结晶温度范围窄的合金作为铸造合金。

c.选择合理的浇注温度。

3．充型能力与合金的流动性有什么关系？合金的流动性越好，则其充型能力越好。

1 铸造的方法

1. 铸造技术的方法选择

铸造是将通过熔炼的金属液体浇注入铸型内，经冷却凝固获得所需形状和性能的零件的制作过程。

铸造是常用的制造方法，优点是：制造成本低，工艺灵活性大，可以获得复杂形状和大型的铸件，在机械制造中占有很大的比重，如机床占60～80%，汽车占25%拖拉机占50～60%。铸件的质量直接影响着产品的质量，因此，铸造在机械制造业中占有重要的地位。

铸造是一种古老的制造方法，在我国可以追溯到6000年前。随着工业技术的发展，铸造技术的发展也很迅速，特别是19世纪末和20世纪上半叶，出现了很多的新的铸造方法，如低压铸造、陶瓷铸造、连续铸造等，在20世纪下半叶得到完善和实用化。由于现今对铸造质量、铸造精度、铸造成本和铸造自动化等要求的提高，铸造技术向着精密化、大型化、高质量、自动化和清洁化的方向发展，例如我国这几年在精密铸造技术、连续铸造技术、特种铸造技术、铸造自动化和铸造成型模拟技术等方面发展迅速。

铸造主要工艺过程包括：金属熔炼、模型制造、浇注凝固和脱模清理等。铸造用的主要材料是铸钢、铸铁、铸造有色合金(铜、铝、锌、铅等)等。铸造方法常用的是砂型铸造，其次是特种铸造方法，如：金属型铸造、熔模铸造、石膏型铸造......等。而砂型铸造又可以分为粘土砂型、有机粘结剂砂型、树脂自硬砂型、消失模等等,如下图：

铸造方法选择的原则：

1．优先采用砂型铸造

据统计，我国或是国际上，在全部铸件产量中，60～70％的铸件是用砂型生产的，而且其中70％左右是用粘土砂型生产的。主要原因是砂型铸造较之其它铸造方法成本低、生产工艺简单、生产周期短。所以象汽车的发动机气缸体、气缸盖、曲轴等铸件都是用粘土湿型砂工艺生产的。当湿型不能满足要求时再考虑使用粘土砂表干砂型、干砂型或其它砂型。粘土 2 湿型砂铸造的铸件重量可从几公斤直到几十公斤，而粘土干型生产的铸件可重达几十吨。

一般来讲，对于中、大型铸件，铸铁件可以用树脂自硬砂型、铸钢件可以用水玻璃砂型来生产，可以获得尺寸精确、表面光洁的铸件，但成本较高。
