聚酰亚胺制备条件对液晶预倾角的影响　

白　星，王　宇，汪映寒　

（四川大学高分子科学与工程学院高分子材料工程国家重点实验室，四川成都６１００６５）　

摘　要：液晶取向层性能优劣直接影响液晶分子在基板表面的排列效果，进而影响液晶显示　

器的光电性能，因此是制造液晶显示器的关键材料之一。文献大多研究聚酰亚胺结构对液晶　

预倾角的影响，而加料顺序对预倾角影响的研究，迄今还未引起注意。文章用均苯四酸二酐　（ＰＭＤＡ）、４，４＇－二胺基二苯甲烷（ＭＤＡ）和具有较大支链的４－（４－（三氟甲氧基）苯甲酰基）环　

己基一３，５一二胺基苯甲酸酯（ＴＢＣＡ）等单体制备聚酰亚胺（ＰＩ），首次研究了单体加料顺序对液　

晶预倾角的影响，同时也研究了二胺配比对液晶预倾角的影响问题，并探讨了预倾角的热稳　

定性等问题。实验发现：先将ＰＭＤＡ加入ＴＢＣＡ的ＮＭＰ溶液中，待ＰＭＤＡ完全溶解后，再　

加入ＭＤＡ继续反应２　ｈ，可得到预倾角为４．１。的聚酰亚胺液晶取向剂，且液晶盒在１２０℃　

下保持４　ｈ后预倾角没有明显变化，预倾角稳定性良好。　

关键词：液晶；聚酰亚胺；制备条件；单体加料顺序；预倾角　

中图分类号：０７５３．２　文献标识码：Ａ　

１　引　言　

液晶显示器（ＬＣＤ）主要由透明导电玻璃、液　

晶、液晶取向层、光刻胶、导电胶等材料构成。取　

向层的主要功能是使液晶分子产生有序均匀的取　

向。液晶取向层性能的优劣直接影响到ＬＣＤ中　

液晶分子的排列效果，进而影响到ＬＣＤ的对比　

度、阈值电压、响应时间和视角等特性，因此，液晶　

取向层是影响ＬＣＤ质量的关键材料之一ｌ】ｑ］。　

目前工业生产用液晶取向剂是聚酰亚胺　

（ＰＩ），这主要归因于聚酰亚胺具有耐高温、抗化学　

腐蚀、取向稳定、易成膜、制作成本低等综合的优　

良性能。　

要制备无显示缺陷的液晶显示器，就必须使　

液晶分子产生一定的预倾角（　），以避免液晶分　

子反倾斜旋转　］。预倾角的选择是否恰当，将　

直接影响到液晶显示的均匀性及器件的电光　

性能。　

预倾角的大小除与聚酰亚胺分子结构有关　

外，还与聚酰亚胺制备条件密切相关　］。文献　

大多研究聚酰亚胺结构对液晶预倾角的影响，而　

收稿日期：２００７—０１—２９；修订日期：２００７—０３—２９　基金项目：四川大学科技创新基金（Ｎｏ．２００５ＣＦＯＰ）　＊通讯联系人，Ｅ—ｍａｌｌ：ｗａｎｇｙｉｎｇｈａｎ＠ｒｉｐ．ｓｉｎａ．ｃｏｒｎ　加料顺序对预倾角影响的研究，迄今还未引起注　

意。本文选取ＰＭＤＡ、ＭＤＡ和ＴＢＣＡ为单体合　

成聚酰亚胺，首次探讨了单体加料顺序对液晶预　

倾角的影响，同时也研究了二胺配比对液晶预倾　

角的影响问题，并探讨了预倾角的热稳定性等　

问题。　

实　验　

２．１原料及仪器　

均苯四酸二酐（ＰＭＤＡ，宁波贝特化工新材料　

有限公司），４，４＇－二胺基二苯甲烷（ＭＤＡ，江阴惠　

峰合成材料有限公司），４－（４－（三氟甲氧基）苯甲　

酰基）环己基一３，５－二胺基苯甲酸酯（ＴＢＣＡ，实验　

室自制），Ｎ一甲基吡咯烷酮（ＮＭＰ，天津博迪公　

司），ＫＷ一４Ａ型台式匀胶机（中科院微电子研究　

所），ＰＡＴ一２０型预倾角测试仪（测量误差为　

±０．１。，长春联诚仪器有限公司）。　

２．２聚酰胺酸的合成　

酸酐易于水解，因此在合成聚酰胺酸（ＰＡＡ）　

时，一般应先使二胺溶解于ＮＭＰ中，然后再加入　

二酐开始反应，这样得到的聚酰胺酸溶液黏度最　维普资讯 http://www.cqvip.com 第３期　白　星，等：聚酰亚胺制备条件对液晶预倾角的影响　

大。具体的说，本文采用３种加料顺序：（１）加料　

顺序Ａ：先加ＭＤＡ，然后加ＰＭＤＡ，最后加ＴＢ—　

ＣＡ；（２）加料顺序Ｂ：先同时加ＭＤＡ和ＴＢＣＡ，然　

后加ＰＭＤＡ；（３）加料顺序Ｃ：先加ＴＢＣＡ，然后加　

ＰＭＤＡ，最后加ＭＤＡ。如无特别标明，ＰＡＡ溶液　

均按加料顺序Ｃ合成得到。　

以加料顺序Ｃ为例，聚酰胺酸的制备工艺　

为：在氮气保护下，先将ＴＢＣＡ加入一定量的　

ＮＭＰ中，室温下搅拌使其溶解，然后分３次向其　

中加入ＰＭＤＡ。待ＰＭＤＡ溶解完全后，再加入　

ＭＤＡ，继续反应２　ｈ后停止反应，得到２．５　的　

ＰＡＡ溶液。如无特别标明，ＰＡＡ溶液均按　

（ＰＭＤＡ）：　（ＭＤＡ）：　（ＴＢＣＡ）一１００：６０：４０合　

成得到。　

２．３聚酰亚胺薄膜的制备　

将制备的ＰＡＡ溶液均匀旋涂于ＩＴＯ玻璃　

上，然后放在热台（８０℃）上预处理０．５　ｈ，促使低　

沸点物质挥发，之后将ＩＴＯ放入烘箱（２５０℃）中　

亚胺化２　ｈ。取出待用。　

２．４摩擦强度（ＲＳ）的设定　

将涂覆聚酰亚胺薄膜的ＩＴＯ玻璃放在摩擦　

机上，用尼龙布包裹的圆筒摩擦聚酰亚胺薄膜，由　

式（１）计算摩擦强度　］：　

ＲＳ—Ｎ＾（２ｎＲ∞／　一１）　（１）　

式中：Ｎ为摩擦次数；Ａ为尼龙布接触深度　

（ｒａｍ）；Ｒ为摩擦辊半径（ｒａｍ）；ｃｏ为摩擦辊旋转角　

速度（ｒ／ｍｉｎ）；　为玻璃基片平移速度（ｍｍ／ｓ）。　

实验中，Ｎ一２，Ｒ一２２．５　ｍｍ，∞一７００　ｒ／ｍｉｎ，　

一１７．２　ｒａｍ／ｓ，Ａ分别取０．１　ｒａｍ（ＲＳ一１２０　ｒａｍ）、　

０．２　ｒａｍ（ＲＳ＝２４０　ｒａｍ）、０．３　ｍｍ（ＲＳ一３６０　ｒａｍ）、　

０．４　ｍｍ（ＲＳ＝４８０　ｒａｍ）。如无特别表明，文中各　

处ＲＳ一３６０　ｍｍ。　

２．５液晶取向性能的测定　

将做好的液晶盒置于正交偏光显微镜下，旋　

转样品台使液晶盒摩擦方向与起偏器的偏光方向　

平行，观察有无漏光现象；旋转样品台，观察透射　

光强度是否发生明显变化。　

２．６预倾角的测定　

测定预倾角的方法有很多，比如晶体旋转法、　

电容法、零磁场法和全反射衰减法等　。其中　

晶体旋转法测试精度高，所需时间短，因此应用广　

泛。本文采用晶体旋转法测试预倾角。　

对于每一个液晶盒，我们随机选取３～４个不　同的位置，测试其预倾角，然后求其平均值，作为　

该液晶盒的预倾角。　

２．７预倾角稳定性的表征　

我们主要考察如下两个指标，间接评价预倾　

角的稳定性：　

（Ｉ）考察不同温度对预倾角稳定性的影响。　

方法是，依次将液晶盒放入不同温度的烘箱中保　

持Ｉ　ｈ，然后取出测试其取向效果和预倾角。　

（２）考察不同的高温保持时间对预倾角稳定　

性的影响。方法是，将液晶盒放入１２０℃（或　

１４０℃）的烘箱中，保持不同的时问，然后取出测　

试其取向效果和预倾角。　

３　结果与讨论　

３．１液晶的取向性能　

图１为在正交偏光显微镜下拍摄的液晶盒的　

偏光照片。当液晶盒摩擦方向与起偏器的偏光方　

向平行时，透射光强度最小，照片呈现暗态（如图１　

（ａ））；当液晶盒摩擦方向与偏光方向呈４５。时，透　

射光强度最大，照片呈现亮态（如图１（ｂ））。同时　

也可观察到，随着样品台的转动，透射光强度呈现　

出明显的周期性变化（变化周期为９０。），透射光对　

比度较大，因此液晶的取向性能良好。照片中点状　

缺陷是由于在封装液晶盒时带入灰尘所致，提高封　

图１液晶盒偏光照片（×３７５）　

Ｆｉｇ．１　ＰＯＭ　ｍｉｃｒｏｇｒａｐｈｓ　ｏｆ　ＬＣ　ｃｅｌｌ（×３７５）

　维普资讯 http://www.cqvip.com ２７Ｏ　液　晶　与　显　示　第２２卷　

盒环境的清洁度，这些点状缺陷是可以避免的。　

３．２不同的加料顺序对预倾角的影响　

从表１可以看出，加料顺序对液晶分子预倾　

角的影响较大，预倾角从大到小依次为加料顺序　

Ｃ＞加料顺序Ｂ＞加料顺序Ａ，这说明ＴＢＣＡ参　

加反应越早，预倾角就越大。目前我们还不完全　

清楚该结果的产生机理，这一问题有待进一步的　

研究。但我们认为其机理可能为：由于ＴＢＣＡ带　

有较大的侧基，具有较大的空间位阻效应，反应活　

性比不带侧基的ＭＤＡ小，如果采用加料顺序Ａ，　

即先加ＭＤＡ，然后加ＰＭＤＡ，最后加ＴＢＣＡ，则　

ＴＢＣＡ主要分布在聚酰亚胺链段的两端，摩擦易　

使分子链段构象发生变化，导致侧基倒伏，因此预　

倾角较小；反之，如果采用加料顺序Ｃ，即先加　

ＴＢＣＡ，然后加ＰＭＤＡ，最后加ＭＤＡ，则ＴＢＣＡ　

多分布在聚酰亚胺链段的中部，摩擦不易改变其　

构象，侧链不易倒伏，因此预倾角较大。　

表１加料顺序对预倾角的影响　

Ｔａｂｌｅ　１　Ｅｆｆｅｃｔ　ｏｆ　ｃｈａｒｇｅ　ｏｒｄｅｒ　ｏｎ　ｐｒｅｔｉｌｔ　ａｎｇｌｅ　３．３不同的二胺配比对预倾角的影响　

图２为不同的二胺配比对液晶分子预倾角的　

影响曲线。从图中可以看出，随着ＴＢＣＡ含量的　

增大，预倾角逐渐增大。这是由于ＴＢＣＡ的支链　

较大，当ＴＢＣＡ的含量增大时，聚酰亚胺支链含　

量增大，因此预倾角增大。　

，　（ＭＤＡ）：　（ｒｒＢＣＡ）　

图２二胺配比对预倾角的影响　

Ｆｉｇ．２　Ｅｆｆｅｃｔ　ｏｆ　ｄｉａｍｉｎｅｓ　ｍｏｌｅ　ｒａｔｉｏ　ｏｎ　ｐｒｅｔｉｌｔ　ａｎｇｌｅ　

３．４预倾角的稳定性　

３．４．１温度对预倾角稳定性的影响　

图３为将同一液晶盒分别放在不同温度的烘　●　

■■■■　

■■■●　

８Ｏ℃　

．图３经不同温度处理后液晶盒取向效果偏光照片（×３７５）　

Ｆｉｇ．３　ＰＯＭ　ｍｉｃｒｏｇｒａｐｈｓ　ｏｆ　ＬＣ　ｃｅｌｌｓ　ｈｅａｔｅｄ　ｕｎｄｅｒ　ｄｉｆｆｅｒｅｎｔ　ｔｅｍｐｅｒａｔｕｒｅ（×３７５）　

箱中保持１　ｈ，然后取出拍摄的偏光照片。从图　

中可以看出，将液晶盒放在不同的温度下处理　

１　ｈ，取出后取向效果均没有明显变化。　

图４为温度对预倾角稳定性的影响曲线。从　

图中可以看出，即使将液晶盒置于不同的温度下　

烘烤１　ｈ，液晶分子的预倾角也没有明显变化，并　且这一结果不受摩擦强度大小的影响。　

３．４．２热处理时间对预倾角稳定性的影响　

图５为将液晶盒分别放在１２０℃烘箱中分别　

保持不同的时间，然后取出得到的偏光照片。从　

图中我们清晰地看到，即使将液晶盒放在１２０℃　

温度下烘烤处理４　ｈ，取出后取向效果也没有明显　维普资讯 http://www.cqvip.com

合集下载

新型可溶性聚酰亚胺液晶垂直取向剂的合成

新型可溶性聚酰亚胺液晶垂直取向剂的合成

第２５卷第２期　２０１０年４月　液晶与显示　

Ｃｈｉｎｅｓｅ　Ｊｏｕｒｎａｌ　ｏｆ　Ｌｉｑｕｉｄ　Ｃｒｙｓｔａｌｓ　ａｎｄ　Ｄｉｓｐｌａｙｓ　ＶｏｌＩ　２５．Ｎｏ．２　Ａｐｒ．，２０１０　

文章编号：１０Ｏ７—２７８０（２Ｏ１０）０２—０１９２—０４　

新型可溶性聚酰亚胺液晶垂直取向剂的合成　

胡晓阳，房玉庆，栗彦娜，汪映寒　

（四川大学高分子科学与Ｔ程学院高分子材料工程国家重点实验室，四川Ｉ成都６１００６５）　

摘要：利用４一十二烷氧基联苯酚一３，５－二氨基苯甲酸酯、３，３　ｒ＿二甲基一４，４＇－亚甲基二苯胺（ＤＭＭＤＡ）按不同　

比例和４，４一氧双邻苯二甲酸酐（ＯＤＰＡ）通过一步法共聚合成一系列聚酰亚胺，该聚酰亚胺在Ｎ一甲基吡咯烷　

酮（ＮＭＰ）、Ｎ，Ｎ一二甲基甲酰胺（ＤＭＦ）、Ｎ，Ｎ一二甲基乙酰胺（ＤＭＡＣ）、二甲基亚砜（ＤＭＳＯ）以及氯仿（ＴＣＭ）　

等溶剂中显示出良好的溶解性，并且显示出优异的垂直取向性能，即使摩擦以后所引起的预倾角也未出现显　

著的下降。　

关键词：聚酰亚胺；可溶性；垂直取向；液晶　

中图分类号：ＴＱ　３２３．７；ＴＮ１４１．９　文献标识码：Ａ　

Ｖｅｒｔｉｃａｌ　Ａｌｉｇｎｍｅｎｔ　ｏｆ　Ｌｉｑｕｉｄ　Ｃｒｙｓｔａｌ　Ｉｎｄｕｃｅｄ　ｂｙ　Ｎｏｖｅｌ　Ｓｏｌｕｂｌｅ　Ｐｏｌｙｉｍｉｄｅｓ　

ＨＵ　Ｘｉａｏ—ｙａｎｇ，ＦＡＮＧ　Ｙｕ—ｑｉｎｇ，ＬＩ　Ｙａｎ—ｎａ，ＷＡＮＧ　Ｙｉｎｇ—ｈａｎ　

（Ｓｔａｔｅ　Ｋｅｙ　Ｌａｂｏｒａｔｏｒｙ　ｏｆ　Ｐｏｌｙｍｅｒ　Ｍａｔｅｒｉａｌｓ　Ｅｎｇｉｎｅｅｒｉｎｇ　ｏｆ　Ｃｈｉｎａ，Ｃｏｌｌｅｇｅ　ｏｆ　Ｐｏｌｙｍｅｒ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｅｎｇｉｎｅｅｒｉｎｇ，　Ｓｉｃｈｕａｎ　Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈｅｎｇｄｕ　６１００６５，Ｃｈｉｎａ，Ｅ－ｍａｉｌ：ｗａｎｇｙｉｎｇｈａｎ＠ｒｉｐ．ｓｉｎａ．ｃｏｒｎ）　

Ａｂｓｔｒａｃｔ：Ａ　ｓｅｒｉｅｓ　ｏｆ　ｐｏｌｙｉｍｉｄｅｓ　ｗｉｔｈ　ｄｉｆｆｅｒｅｎｔ　ｓｉｄｅ　ｃｈａｉｎ　ｃｏｎｔｅｎｔ　ｈａｄ　ｂｅｅｎ　ｃｏｐｏｌｙｍｅｒｉｚｅｄ　

PI入门知识概述

PI入门知识概述

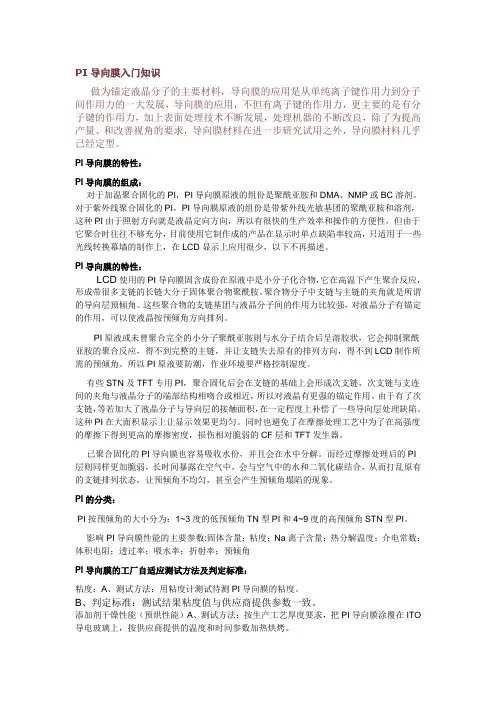

PI导向膜入门知识
