第一章变压器1.变压器基本工作原理，基本结构、主要额定值变压器是利用电磁感应原理将一种电压等级的交流电能变换为另一种同频率且不同电压等级的交流电能的静止电气设备，它在电力系统，变电所以及工厂供配电中得到了广泛的应用，以满足电能的传输，分配和使用。
变压器的原理是基于电磁感应定律，因此磁场是变压器的工作媒介变压器基本结构组成：猜测可能出填空题或选择题三相变压器按照磁路可分为三相组式变压器和三相芯式变压器两类变压器的型号和额定值~考法：例如解释S9-1250/10的各项数值的含义2.变压器空载和负载运行时的电磁状况；空载电流的组成、作用、性质。
变压器一次侧接到额定频率和额定电压的交流电源上，其二次侧开路，这种运行状态称为变压器的空载运行。
变压器空载运行原理图、变压器一次绕组接交流电源，二次绕组接负载的运行方式， 称为变压器的负载运行方式。
变压器负载运行原理图实际运行的电力变压器的磁路总是工作在饱和状态下。
通过磁化曲线推得的电流波形可以发现： 空载电流（即励磁电流）呈尖顶波，除了基波外， 还有较强的三次谐波和其他高次谐波。
；产生主磁通所需要的电流称为励磁电流，用m i 表示； 同理产生主磁通的磁动势称为励磁磁动势，用 m F 表示。
变压器铁芯上仅有一次绕组空载电流0i 所形成的磁动势0F ，即空载电流0i 建立主磁通，所以空载电流0i 就是励磁电流m i ，即m 0i i = 同理，空载磁动势0F 就是励磁磁动势，即m 0F F =或m 101i N i N = 因为空载时，变压器一次绕组实际上是一个铁芯线圈， 空载电流的大小主要决定于铁芯线圈的电抗和铁芯损耗。
铁芯线圈的电抗正比于线圈匝数的平方和磁路的磁导。
2121N N E E =因此，空载电流的大小与铁芯的磁化性能，饱和程度有密切的关系。
3. }4. 变压器变比的定义；磁动式平衡关系的物理含义，用此平衡关系分析变压器的能量传递；变压器折算概念和变压器折算方法，变压器基本方程组、等效电路和相量图 在变压器中，一次绕组的感应电动势1E 与二次绕组的感应电动势2E 之比称为变比，用k 表示，即k =变压器负载运行时，作用于变压器磁路上111N I F •=和222N I F •=两个磁动势。

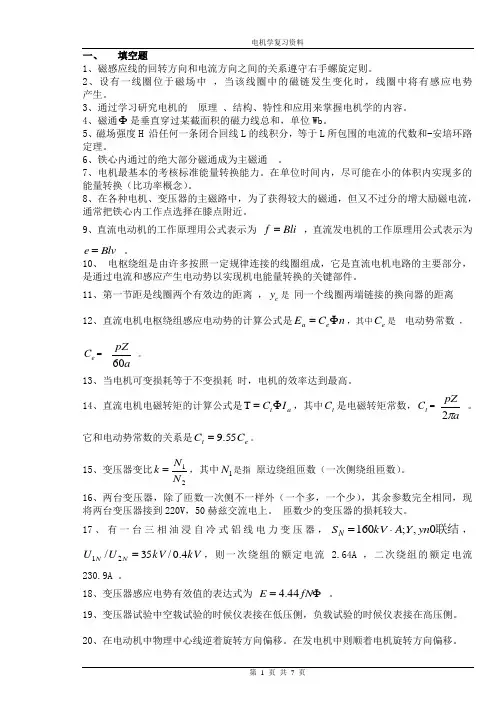

电机学复习资料一、 填空题1、磁感应线的回转方向和电流方向之间的关系遵守右手螺旋定则。
2、设有一线圈位于磁场中 ，当该线圈中的磁链发生变化时，线圈中将有感应电势 产生。
3、通过学习研究电机的 原理 、结构、特性和应用来掌握电机学的内容。
4、磁通Φ是垂直穿过某截面积的磁力线总和，单位Wb 。
5、磁场强度H 沿任何一条闭合回线L 的线积分，等于L 所包围的电流的代数和-安培环路定理。
6、铁心内通过的绝大部分磁通成为主磁通 。
7、电机最基本的考核标准能量转换能力。
在单位时间内，尽可能在小的体积内实现多的能量转换（比功率概念）。
8、在各种电机、变压器的主磁路中，为了获得较大的磁通，但又不过分的增大励磁电流，通常把铁心内工作点选择在膝点附近。
9、直流电动机的工作原理用公式表示为 Bli f = ，直流发电机的工作原理用公式表示为 Blv e = 。
10、 电枢绕组是由许多按照一定规律连接的线圈组成，它是直流电机电路的主要部分，是通过电流和感应产生电动势以实现机电能量转换的关键部件。
11、第一节距是线圈两个有效边的距离 ，c y 是 同一个线圈两端链接的换向器的距离12、直流电机电枢绕组感应电动势的计算公式是n C E e a Φ=，其中e C 是 电动势常数 ， e C = apZ 60 。
13、当电机可变损耗等于不变损耗 时，电机的效率达到最高。
14、直流电机电磁转矩的计算公式是a t I C Φ=T ，其中t C 是电磁转矩常数，t C =a pZ π2 。
它和电动势常数的关系是e t C C 55.9=。
15、变压器变比21N N k =，其中1N 是指 原边绕组匝数（一次侧绕组匝数）。
16、两台变压器，除了匝数一次侧不一样外（一个多，一个少），其余参数完全相同，现将两台变压器接到220V ，50赫兹交流电上。
匝数少的变压器的损耗较大。
17、有一台三相油浸自冷式铝线电力变压器，联结0,;160yn Y A kV S N ⋅=，kV kV U U N N 4.0/35/21=，则一次绕组的额定电流 2.64A ，二次绕组的额定电流 230.9A 。
