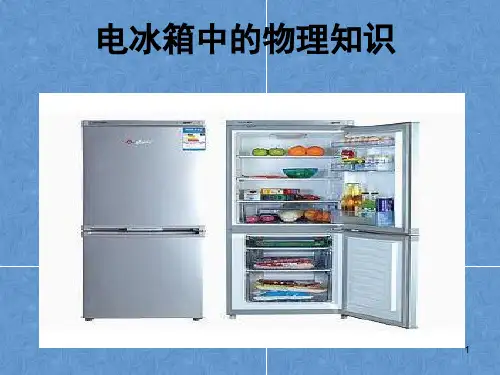

《电冰箱中的物理知识》(课堂PPT)

表2-1
冷冻室的星级规定
星级 一星级
符号 *
冷冻室 温度
-6℃以下
冷冻食品 储藏期
一星期
二星级
**
-12℃以下 1个月
高二星级 三星级
** * ** *
-15℃以下 1.8个月 -18℃以下 3个月
四星级 * * * * -24℃以下 6～8个月
5. 按制冷原理分
按制冷原理的不同，可分为蒸发沸腾制 冷的压缩式电冰箱、吸收扩散制冷的吸 收式电冰箱和半导体制冷的半导体式电 冰箱。
温标是测量温度的标尺。
国际单位制中采用热力学温标，用T表示， 单位为K；常用的还有摄氏温标，用t表示，
单位为摄氏度(℃)。它们的换算关系为
T(K)=t(℃)+273.15
2.显热和潜热
一般来讲，物质在加热或冷却过程中， 其温度要发生变化，否则物质的状态 将发生改变。
物质在加热或冷却过程中，仅仅发生温 度的升高或降低，而状态并没有改变 时，它所吸收或放出的热量称为显热。 显热可以用温度计来测量，它是人们 可感觉得到的热，所以又称为可感热。
③ 低温制冷剂
3.常用制冷剂的性质
(1) R12 (CCl2F2，二氟二氯甲烷) (2) R22(CHClF2，二氟一氯甲烷) (3) R134a(CH2FCF3，四氟乙烷)
R134a与R12有着较相似的热物理性质,其主要 性能的对比情况见表 1-1。
(4) R717(NH3，氨)
4.制冷剂的替代
为了方便地判别出氟利昂对大气臭氧层的破 坏能力，根据氟利昂分子中含氯、氟、氢 原子数的情况，将它们分为以下3类:
① 卤代烃类(符号表示为CFCs类) ② 氟烃类(符号表示为HCFCs类) ③ 碳氢化合物(烷烃类)

五、全封闭压缩机的性能试验检测
第三单元 实践操作
一、教学目的和要求： 通过教学使学生熟悉电冰箱箱体的检修，熟悉半封闭压缩机的检修。 二、教学重点和难点： 1、电冰箱箱门的拆卸、安装与调整； 2、电冰箱内胆的修复、电冰箱门封的修复； 3、半封闭压缩机的拆装与测量；
三、教学学时数： 1学时（现场演示）＋3学时（实训操作）
根据电冰箱的放置状态不同，电冰箱可分为自然放置式、嵌入式和壁挂式。
第一单元 理论知识
第二节 电冰箱的规格和型号 一、电冰箱的规格 电冰箱的规格是以箱内容积的大小进行划分的。 电冰箱内的容积可用“毛容积”和“有效容积”两种方法来表示。 “毛容积”又称“公称容积”、“标称容积”和“名义容积”，它是冰箱门(或盖)关闭后内 壁所包围的容积，“毛容积”中包括一些不能用来贮藏物品的容积，例如门内的突出部分，蒸发 器及蒸发器小门所占的容积等。 而“有效容积”是指“毛容积”中减去不能用于贮藏食品的容积后所余的箱内实际可用容积。 国家标准规定电冰箱的规格均采用有效容积表示，其单位用“L(升)”表示，电冰箱有效容积值可 从型号中看出。 二、电冰箱的型号 根据我国国标GB 8059-87规定，我国生产的500L以下电机驱动压缩机式电冰箱其型号表示方 法及含义如图2-12：
第一单元 理论知识
第三节 一、电冰箱适应的气候类型 根据现行国标GB 8059-87规定，按使用的气候环境，家用电冰箱分为四种类型，即 亚温带型、温带型、亚热带型及热带型。气候类型的代号标注在产品铭牌上。各种气候 类型的代号及温度范围如表2-2所示。
气候类型 亚温带 温带 代号 SN N ST T 使用环境温度 (℃) 10～32 16～32 18～38 18～43
一星级 二星级 高二星级
＜－6℃ ＜－12℃ ＜－15℃

但是它没有冷冻室。
•
冷藏冷冻箱：该类型电冰箱至少有一个间室为冷藏室，一个间室为冷冻室。
•
冷冻箱：该类型电冰箱至少有一间为冷冻室，并能按规定储藏食品，可有冷冻食品储
藏室。
• 3．电冰箱按气候环境分为亚温带型（SN）、亚热带型（ST）、热带型（T）
5
冰箱术语
1.耗电量 冰箱的耗电量是指在25℃的环境温度下：冷藏温度为5 ℃空 载，冷冻温度为-18 ℃满载的情况下，24小时对冰箱耗电量的实测
冰箱专业知识
Homa奥1 马
冰箱是什么
保持恒定低温的一种制冷设备。也是一 种使食物或其他物品保持恒定低温冷态的 民用产品。箱体内有压缩机、制冰机用以 结冰的柜或箱；带有制冷装置的储藏箱。 家用电冰箱的容积通常为20～500升。
Homa奥2 马
冰箱的主要制冷结构原理
压缩机 冷凝器
蒸发器 过滤器
压缩机将低压低温的气态制冷剂压缩成高压 高温的状态,然后经过冷凝器散热后变成高压低温 的气态状态,经干燥过滤器过滤再经毛细管节流后 变成低温低压的液态制冷剂,最后在蒸发器里蒸发 吸热后又变成低温低压的气态被压缩机从新吸入 压缩,如此循环~~!
氦质谱检漏技术是目前世界上最先进的检漏技术，被应用
于航空、航天产品检测。由于使用了高精度检漏技术，奥 马冰箱内漏发生率几乎为零。
Homa奥15马
Homa奥16马
双冻力系列
*全新窄边框外设计， *高强度钻晶面板，双门封
1.BCD-192UB 1级 0.45 2.BCD-192DB8 1级 0.45 3.BCD-212dbvkj 1级 0.38 4.BCD-266DBEJ 1级 0.43
10
公司简
发展历程
自主品牌业务以年均80%复合增长率保 国内深交所A股上市

19世纪 • 压缩式制冷系统取得重大突破
• 美国科博兰德：第一台家用电冰箱
20世纪 • 1921年出现全封闭式自动电冰箱
• 双门、三门、四门冰箱；无霜冷冻冰箱
21世纪 • 变频冰箱
谢谢
3. 常见家用电冰箱
• 直冷式电冰箱冷冻方式： 由蒸发器直接从冰箱箱 体内吸热。（右图为双 门双温电冰箱）
3. 常见家用电冰箱
风冷冰箱有一套冷风 循环系统，由风扇、风道 和控制风门组成。
3. 常见家用电冰箱
混合式冰箱的冷藏室 采用直冷式冷却，冷冻室 采用风冷式冷却。
4. 家用电冰箱的发展
• 德国工程师：吸收式制冷系统
1.1 制冷系统
常见的几种冷凝器
1.2 电气控制系统
电气系统的组成： • 制冷控制电路 • 辅助电路：照明电路、温控
电路、化霜控制电路等
2. 压缩机制冷的原理
液态制冷剂
节流器
低温ቤተ መጻሕፍቲ ባይዱ压 液态制冷剂
冷凝器
蒸发器
高温高压 气体
压缩机
低温低压 制冷剂蒸汽
2. 压缩机制冷的原理
3. 常见家用电冰箱
• 常见的压缩式电冰箱 ① 直冷式 ② 风冷式 ③ 混合式
电冰箱
1. 电冰箱的结构
电冰箱是一种以人工方法获得低温 的装置，其主要由制冷系统、电气系 统和箱体3部分组成
1.1 制冷系统
• 压缩机是制冷系统的“心脏”； • 冷凝器是制冷系统的散热装置； • 蒸发器是制冷系统的吸热装置。
1.1 制冷系统
• 压缩机将电动机的旋转运动转 化为活塞在气缸内的往复运动， 推动制冷剂不断流动。
