cisco9134光交换机配置总结

  • 格式：doc
  • 大小：44.00 KB
  • 文档页数：6

MDS9124# wr erase 配置交换机之前，首先先清空交换机内的所有配置，以避免与原有配置冲突。

Warning: This command will erase the startup-configuration. Do you wish to proceed anyway? (y/n) [n] y 确认？

MDS9124# reload 重启交换机

This command will reboot the system. (y/n)? [n] y 确认？

---- System Admin Account Setup ---- Enter the password for "admin": 2008 Dec 30 07:36:58 192.168.1.102 %PLATFORM-2-PS_OK: Power supply 2 ok (Serial number PAC10390MYT) 2008 Dec 30 07:36:58 192.168.1.102 %PLATFORM-2-PS_FANOK: Fan in Power supply 2 ok 2008 Dec 30 07:36:58 192.168.1.102 %PLATFORM-2-FAN_OK: Fan module ok 2008 Dec 30 07:36:58 192.168.1.102 %PLATFORM-2-FAN_OK: Fan module ok 2008 Dec 30 07:36:58 192.168.1.102 %PLATFORM-2-FAN_OK: Fan module ok

Invalid admin password. Please try again. Enter the password for "admin": ******** Confirm the password for "admin": ********

---- Basic System Configuration Dialog ---- This setup utility will guide you through the basic configuration of the system. Setup configures only enough connectivity for management of the system.

Please register Cisco MDS 9000 Family devices promptly with your supplier. Failure to register may affect response times for initial service calls. MDS devices must be registered to receive entitled support services. Press Enter at anytime to skip a dialog. Use ctrl-c at anytime to skip the remaining dialogs.

Would you like to enter the basic configuration dialog (yes/no): yes 是否使用配置向导

Create another login account (yes/no) [n]: n 设置另外一个登陆用户

Configure read-only SNMP community string (yes/no) [n]: y SNMP community string : ciscoro Enter the switch name : MDS9124 Continue with Out-of-band (mgmt0) management configuration? (yes/no) [y]: y Mgmt0 IPv4 address : 192.168.1.102 Mgmt0 IPv4 netmask : 255.255.255.0 Configure the default gateway? (yes/no) [y]: y 是否设置交换机默认网关？（如果你想管理的你的光交换，请设置此选项）

IPv4 address of the default gateway : 192.168.1.1 Configure advanced IP options? (yes/no) [n]: n Enable the telnet service? (yes/no) [y]: y Enable the ssh service? (yes/no) [n]: n Configure clock? (yes/no) [n]: n Configure timezone? (yes/no) [n]: n Configure summertime? (yes/no) [n]: n Configure the ntp server? (yes/no) [n]: n Configure default switchport interface state (shut/noshut) [shut]: noshut Configure default switchport trunk mode (on/off/auto) [on]: no Configure default switchport port mode F (yes/no) [n]: y Configure default zone policy (permit/deny) [deny]: permit Enable full zoneset distribution? (yes/no) [n]: n The following configuration will be applied: snmp-server community ciscoro ro switchname MDS9124 interface mgmt0 ip address 192.168.1.102 255.255.255.0 no shutdown ip default-gateway 192.168.1.1 telnet server enable no ssh server enable no system default switchport shutdown system default switchport trunk mode on system default switchport mode F system default zone default-zone permit no system default zone distribute full

Would you like to edit the configuration? (yes/no) [n]: n Use this configuration and save it? (yes/no) [y]: y

[########################################] 100%

MDS Switch MDS9124 login: admin Password: ******** Cisco Storage Area Networking Operating System (SAN-OS) Software TAC support: http://www.cisco.com/tac Copyright (c) 2002-2007, Cisco Systems, Inc. All rights reserved. The copyrights to certain works contained herein are owned by other third parties and are used and distributed under license. Some parts of this software may be covered under the GNU Public License or the GNU Lesser General Public License. A copy of each such license is available at http://www.gnu.org/licenses/gpl.html and http://www.gnu.org/licenses/lgpl.html MDS9124# sh ver 查看版本 Cisco Storage Area Networking Operating System (SAN-OS) Software TAC support: http://www.cisco.com/tac Copyright (c) 2002-2007, Cisco Systems, Inc. All rights reserved. The copyrights to certain works contained herein are owned by other third parties and are used and distributed under license. Some parts of this software may be covered under the GNU Public License or the GNU Lesser General Public License. A copy of each such license is available at http://www.gnu.org/licenses/gpl.html and http://www.gnu.org/licenses/lgpl.html

Software BIOS: version 1.0.12 kickstart: version 3.1(3) system: version 3.1(3)

BIOS compile time: 09/10/07 kickstart image file is: bootflash:/m9100-s2ek9-kickstart-mz.3.1.3.bin kickstart compile time: 4/22/2007 16:00:00 [05/08/2007 01:23:04] system image file is: bootflash:/m9100-s2ek9-mz.3.1.3.bin system compile time: 4/22/2007 16:00:00 [05/08/2007 01:40:13]

合集下载

交换机模拟配置实验总结

交换机模拟配置实验总结

交换机模拟配置实验总结
一、实验目标
本次实验旨在通过模拟环境，掌握交换机的配置和管理技能，了解交换机在日常网络中的重要作用，并解决一些常见的网络问题。

二、实验内容
在实验过程中，我们模拟了不同的网络环境，进行了以下内容的操作和配置：
1. 交换机的基本配置：包括设备名、IP地址、登录密码等。

2. VLAN的配置：了解并实践了如何在交换机上创建、分配和划分VLAN。

3. 端口配置：对交换机的物理和逻辑端口进行配置，包括端口速度、双工模式等。

4. 生成树协议（STP）：学习了STP的作用和工作原理，并在交换机上配置了STP。

5. 交换机间的连接：通过不同的连接方式，如trunk、access等，实现了交换机之间的互连。

6. 交换机故障排查：模拟了一些常见的网络故障，如端口不通、VLAN问题等，并学习如何进行故障排查。

三、实验结果
通过本次实验，我们成功地掌握了交换机的配置和管理技能，对VLAN、STP等有了更深入的理解。

在实验过程中，我们也遇到了一些问题，但在团队的合作和努力下，都得到了有效的解决。

四、实验总结与反思
本次实验让我们对交换机的配置和管理有了更实际的了解，提高了我们的网络技能。

在实验过程中，我们意识到团队合作的重要性，以及遇到问题时冷静分析、逐步排查的必要性。

同时，我们也认识到理论知识与实际操作相结合的重要性。

在未来的学习和工作中，我们将继续努力，提高自己的技能水平。

cisco模拟器交换机配置教程

cisco模拟器交换机配置教程

1、进入用户模式，像这样有个大于符号的2、输入enable进入特权模式，像这样有个#号的3、输入configure terminal进入全局配置模式4、在全局配置模式下可以先设置特权密码，输入enablepassword 1235、接下来对vlan1的接口进行配置。

首先进入接口配置模式，输入interface vlan 16、现在开始配置vlan 1 的管理ip 和子网掩码。

输入ipaddress 192.168.1.1 255.255.255.07、将vlan1 设置为活跃状态。

输入no shut8、退出当前模式进入全局配置模式。

输入exit9、接下来是设置远程登录密码。

首先进入line配置模式，输入line vty 0 4（PS：这里VTY(Virtual Type Terminal)是虚拟终端的意思，line vty 0 4表示设置0到4号5个端口为远程登录端口，设置为0 3，0 2，0 1完全是可以的）10、然后设置密码。

输入password jfb11、输入了密码当然要保存！在上一步的基础上输入login12、然后输入end返回特权模式，再输入show running查看我们对交换机的配置情况13、设置正确。

14、现在就是对pc配置ip 和子网掩码（192.168.1.2255.255.255.0）15、连接一根直通双绞线。

16、接下来激动人心的时刻到来了，在命令提示符中输入ping192.168.1.1，是不是通了，如果没有可多试几次！17、更激动人心的时刻是在下面。

输入telnet 192.168.1.118、输入远程登录密码jfb，看看是不是远程登录成功了19、输入enable ，提示输入密码，该密码为特权密码，前面设置的123看看是不是进入特权模式了！20、现在你就可以对交换机进行配置了MY GOD``````。

思科模拟器交换机与路由器配置实验汇总

思科模拟器交换机与路由器配置实验汇总


交换机的基本配置与管理
交换机的基本配置与管理 交换机的端口配置与管理 交换机的Telnet远程登陆配置 交换机的端口聚合配置 交换机划分Vlan配置 三层交换机基本配置 利用三层交换机实现VLAN间路由 快速生成树配置
1、交换机的基本配置与管理
技术原理： 交换机的管理方式基本分为两种：带内管理和带外管理。 通过交换机的Console端口管理交换机属于带外管理；这种管理方式不
关键命令行： conf t router rip network 192.168.1.0 network 192.168.3.0 //与该路由直接相连的网段 version 2
OSPF动态路由配置
OSPF(Open Shortest Path First开放式最短路径优先）是目前网路中 应用最广泛的路由协议之一。属于内部网管路由协议，能够适应各种规模 的网络环境，是典型的链路状态协议。OSPF路由协议通过向全网扩散本设 备的链路状态信息，使网络中每台设备最终同步一个具有全网链路状态的 数据库，然后路由器采用SPF算法，以自己为根，计算到达其他网络的最 短路径，最终形成全网路由信息。
交换机划分Vlan配置
概念： VLAN是指在一个物理网段内。进行逻辑的划分，划分成若干 个虚拟局域网。
特性： 不受物理位置的限制，可以进行灵活的划分。VLAN具备了一 个物理网段所具备的特性。相同VLAN内的主机可以相互直接通信，不同 VLAN间的主机之间互相访问必须经路由设备进行转发，广播数据包只可以 在本VLAN内进行广播，不能传输到其他VLAN中。
查看交换机的相关配置： 查看当前生效的配置信息(show running-config) 查看保存在NVRAM中的启动配置信息(show startup-config) 查看端口信息 Switch#show interface 查看交换机的MAC地址表Switch#show mac-address-table
Cisco_交换机配置

Cisco_交换机配置

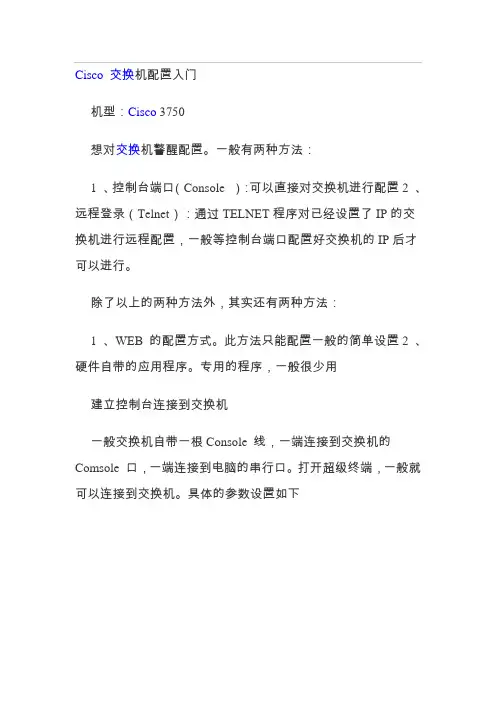

Cisco交换机配置入门机型：Cisco 3750想对交换机警醒配置。
