梁板结构——1.2、整体式单向板梁板结构（课件）
1.2 整体式单向板梁板结构
1.2.1 结构布置及梁、板基本尺⼨确定
1、结构布置
整体式单向板梁板结构是⽔平承重结构，由单向板、次梁和主梁等构件组成，其竖向⽀承结构由柱和墙组成，当楼盖⽀承在墙上时，板下可以设梁，也可以不设梁。见图1.2.1。
结构布置的依据：●结构之间的⽀承关系
●结构之间的荷载传递路线
⽔平承重结构之间的⽀承关系及荷载传递路线，由结构的线刚度决定●⽀承关系：线刚度较弱的结构，⽀承于线刚度较强的结构上。
●荷载传递：由线刚度较弱的结构，向线刚度较强的结构传递。
因为，单向板的受弯线刚度弱于次梁的受弯线刚度，次梁的受弯线刚度弱于
主梁的受弯线刚度，所以，对于整体式单向板梁板结构，●⽀承关系：弱线刚度结构⽀承于强线刚度结构上
单向板⽀承于次梁上
次梁⽀承于主梁上
主梁⽀承于柱或墙上即，整体式单向板梁板结构的⽀承关系为：
●荷载传递路线：由弱线刚度结构向强线刚度结构⽅向传递
单向板上的结构荷载传递给次梁
次梁的结构荷载传递给主梁
主梁的结构荷载传递给柱或墙体即，荷载传递路线为：
由图1.2.1可以看出，●次梁的间距为单向板的跨度
●主梁的间距为次梁的跨度
●柱或墙沿主梁⽅向的间距为主梁的跨度。
因此，整体式单向板梁板结构中，合理的结构布置，柱⽹、梁格划分，⼀般按下列原则进⾏：●在满⾜建筑物使⽤的前提下，柱⽹和梁格划分应尽可能规整，结构布置
尽量简单、整齐、统⼀，以符合经济和美观的要求。●梁、板结构应尽可能等跨度划分，以便于设计和施⼯。
●主梁跨度范围内，次梁根数宜为偶数，以使主梁受⼒合理。
2、梁、板基本尺⼨确定
常⽤跨度：●单向板：1.7～2.7m，⼀般不宜超过3.0m；
●次梁：4.0～6.0m；
● 主梁：5.0～8.0m 。
最⼩截⾯⾼度（厚度）与截⾯宽度：● 单向板：111~3040h l ??=
，应满⾜附录10的要求； ● 悬臂板：1112
h l ≥，1l 为单向板的标志跨度，即，次梁间距。 ● 内跨板：1140h l ≥
地下混凝土结构课程设计
某工厂包装车间的钢筋混凝土现浇
双向板肋梁楼盖设计
1 目录
一、设计题目 ......................................................................................... 2
二、设计成果 ......................................................................................... 2
三、设计准备 ......................................................................................... 2
1、设计资料 ..................................................................................... 2
2、截面尺寸选择 ............................................................................. 3
四、结构设计 ......................................................................................... 3
1、楼板设计 ..................................................................................... 3
（1）荷载计算 ............................................................................ 3

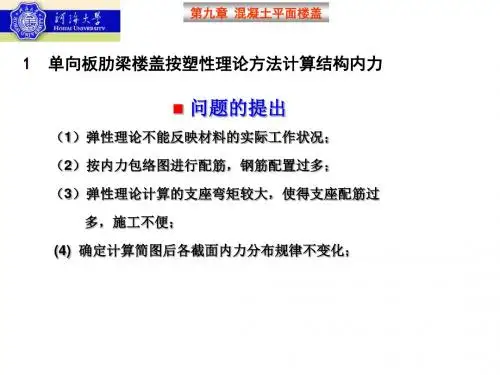

（2）按塑性理论计算(按分离式钢筋计算) .............................. 4
混凝土结构设计1教案完美版
第一章梁板结构设计
1.1 概述
*楼盖和屋盖是房屋结构的重要组成部分，在房屋结构的自重和造价中占有较大比例。
*楼盖的主要功能（P1）：
（1）把楼盖上的竖向力传给竖向结构（柱、墙、基础等）；（2）把水平力传给竖向结构或分配竖向结构；
（3）作为竖向结构构件的水平联系和支撑。
*对楼的结构设计要求（P1）：
①在竖向荷载作用下，满足承载力和竖向刚度的要求；
②在楼盖自身水平面内要有足够的水平刚度和整体性；
③与竖向构件有可靠的连接，以保证竖向力和水平力的传
递。
*楼盖的结构类型分类
（1）按结构的受力形式分类：单向板肋梁楼盖、双向板肋梁楼盖、井式楼盖、密肋楼盖、无梁楼盖； （2）按是否施加预应力分类：钢筋混凝土楼盖、预应力混凝土楼盖（包括无粘结预应力混凝土楼盖P1-2）；
（3）按施工方法分类：现浇式楼盖、装配式楼盖、装配整体式楼盖（P2）。
1.2 现浇式楼盖
1.2.1单向板肋梁楼盖 1.单向板的概念
单向板--板面竖向荷载主要向一个方向传递，主要在一个方向受力的板。 （1） 悬臂板 （2） 对边支承板 （3） 四边支承板、(两邻边支承板、三边支承板)
*按弹性理论分析（P3 1.1—1.3式） ① 当长边1l 与短边2l 之比，2/21 l l 时，荷载主要沿短边方向传递，可忽略荷载沿长边方向的传递，按单向板（One way slabs ）计算；
② 当2/21l l 时，按单向板（One way slabs ）计算； ② 当3/21<="">
2.结构平面布置 单向板：1.8—2.7m ；次梁：4—6m ；主梁：5—8m
*单向板肋梁楼盖结构平面布置方案 （1） 主梁横向布置，次梁纵向布置（图1.3a ）； （2） 主梁纵向布置，次梁横向布置（图1.3b ）；
（3） 只布置次梁，不布置主梁（图1.3c ）。 *楼盖结构平面布置时应注意的问题（P4）
梁板结构设计详解
梁板结构是建筑结构中常见的一种形式，具有承重能力强、变形稳定、施工便捷等优点。它由梁和板两部分组成，梁负责承载和传递荷载，板则负责覆盖梁底部并分散荷载，使荷载均匀传递到梁上。
梁板结构的设计首先要进行荷载计算，将建筑载荷按照规范要求进行分析和计算，确定设计荷载大小。常见的荷载包括自重、活载、风荷载和地震荷载等。根据建筑使用要求和承载能力的需求，设计师确定适当的荷载组合。
接下来是梁的设计。梁的设计研究的是梁的截面尺寸、钢筋布置、受力性能等。在梁板结构中，梁负责承载和传递荷载，因此梁的尺寸和构造必须满足一定的要求。根据设计荷载大小，可以计算出梁的截面尺寸和布置钢筋的数量。同时，设计师还要考虑梁的变形和挠度，确保结构的稳定性和安全性。
梁的选材和施工也需要考虑。选材时要选择适合的梁材料，如钢、混凝土等，根据建筑的需求和经济性进行选择。施工时，要注意梁的加工和安装，保证梁的质量和稳定性。
板的设计与梁类似，但不同之处在于板是承受压力的，因此板的设计注重板的压力性能和变形。在设计时要根据板的荷载计算确定板的尺寸和材料，同时要注意板的布置和连接方式，使板能够保持平整和稳定。
总之，梁板结构的设计涉及到荷载计算、梁设计、板设计、选材和施工等多个方面。设计师需要根据结构的要求和经济的考虑进行合理的设计，保证结构的安全和稳定。同时，设计师还需要与其他工程师和施工人员密切配合，确保结构设计与施工的协调。梁板结构作为一种常见的结构形式，具有广泛的应用前景，因此对其设计技术和研究也是非常重要的。
