梁板结构设计详解

梁板结构设计详解梁板结构是建筑结构中常见的一种形式，具有承重能力强、变形稳定、施工便捷等优点。

它由梁和板两部分组成，梁负责承载和传递荷载，板则负责覆盖梁底部并分散荷载，使荷载均匀传递到梁上。

梁板结构的设计首先要进行荷载计算，将建筑载荷按照规范要求进行分析和计算，确定设计荷载大小。

常见的荷载包括自重、活载、风荷载和地震荷载等。

根据建筑使用要求和承载能力的需求，设计师确定适当的荷载组合。

接下来是梁的设计。

梁的设计研究的是梁的截面尺寸、钢筋布置、受力性能等。

在梁板结构中，梁负责承载和传递荷载，因此梁的尺寸和构造必须满足一定的要求。

根据设计荷载大小，可以计算出梁的截面尺寸和布置钢筋的数量。

同时，设计师还要考虑梁的变形和挠度，确保结构的稳定性和安全性。

梁的选材和施工也需要考虑。

选材时要选择适合的梁材料，如钢、混凝土等，根据建筑的需求和经济性进行选择。

施工时，要注意梁的加工和安装，保证梁的质量和稳定性。

板的设计与梁类似，但不同之处在于板是承受压力的，因此板的设计注重板的压力性能和变形。

在设计时要根据板的荷载计算确定板的尺寸和材料，同时要注意板的布置和连接方式，使板能够保持平整和稳定。

总之，梁板结构的设计涉及到荷载计算、梁设计、板设计、选材和施工等多个方面。

设计师需要根据结构的要求和经济的考虑进行合理的设计，保证结构的安全和稳定。

同时，设计师还需要与其他工程师和施工人员密切配合，确保结构设计与施工的协调。

梁板结构作为一种常见的结构形式，具有广泛的应用前景，因此对其设计技术和研究也是非常重要的。

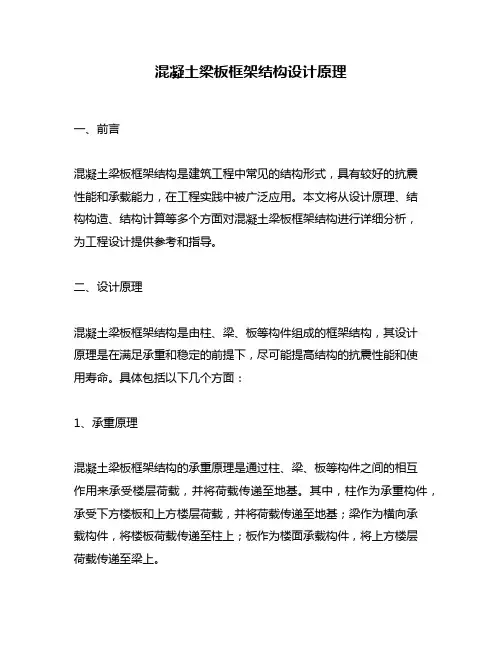

混凝土梁板框架结构设计原理一、前言混凝土梁板框架结构是建筑工程中常见的结构形式，具有较好的抗震性能和承载能力，在工程实践中被广泛应用。

本文将从设计原理、结构构造、结构计算等多个方面对混凝土梁板框架结构进行详细分析，为工程设计提供参考和指导。

二、设计原理混凝土梁板框架结构是由柱、梁、板等构件组成的框架结构，其设计原理是在满足承重和稳定的前提下，尽可能提高结构的抗震性能和使用寿命。

具体包括以下几个方面：1、承重原理混凝土梁板框架结构的承重原理是通过柱、梁、板等构件之间的相互作用来承受楼层荷载，并将荷载传递至地基。

其中，柱作为承重构件，承受下方楼板和上方楼层荷载，并将荷载传递至地基；梁作为横向承载构件，将楼板荷载传递至柱上；板作为楼面承载构件，将上方楼层荷载传递至梁上。

2、稳定原理混凝土梁板框架结构的稳定原理是通过柱的稳定性来保证整个结构的稳定。

柱的稳定性受到轴心受压能力和偏心受压能力的影响，因此，在设计时需注意柱的轴心受压比和偏心距等参数。

3、抗震原理混凝土梁板框架结构的抗震原理是通过结构的刚度和耗能能力来抵抗地震力。

其中，刚度是指结构在受到外力作用时，不发生过大的位移变形；耗能能力是指结构在位移变形过程中，能够吸收和消耗一定的能量。

因此，在设计时需充分考虑结构的刚度和耗能能力，以提高抗震性能。

三、结构构造混凝土梁板框架结构的构造主要包括柱、梁、板等构件的尺寸和布置方式。

具体包括以下几个方面：1、柱的布置柱的布置方式有多种，常见的包括网格状、框架状、交叉状等。

在柱的布置时，需考虑结构的承重和稳定性，同时兼顾结构的美观性和经济性。

2、梁的尺寸和布置梁的尺寸和布置方式也有多种，常用的有矩形梁、T形梁、箱形梁等。

在梁的设计中，需考虑梁的横向承载能力和纵向受拉能力，同时兼顾结构的刚度和美观性。

3、板的厚度和布置板的厚度和布置方式也是影响结构性能的重要因素。

在板的设计中，需考虑板的承载能力和变形能力，同时注意板与梁的连接方式和布置方式，以提高结构的抗震性能。

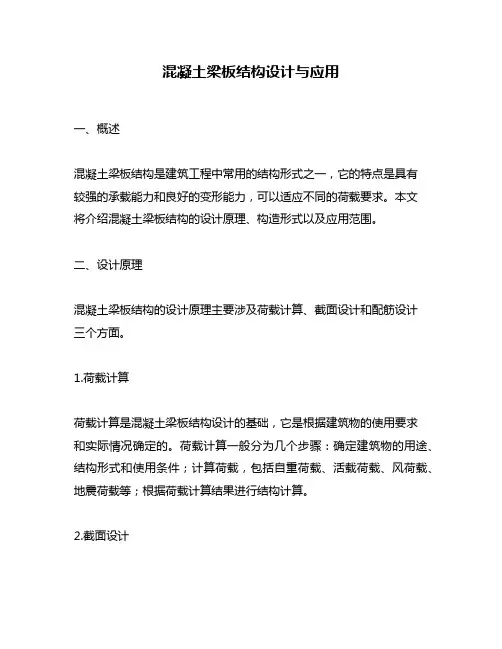

混凝土梁板结构设计与应用一、概述混凝土梁板结构是建筑工程中常用的结构形式之一，它的特点是具有较强的承载能力和良好的变形能力，可以适应不同的荷载要求。

本文将介绍混凝土梁板结构的设计原理、构造形式以及应用范围。

二、设计原理混凝土梁板结构的设计原理主要涉及荷载计算、截面设计和配筋设计三个方面。

1.荷载计算荷载计算是混凝土梁板结构设计的基础，它是根据建筑物的使用要求和实际情况确定的。

荷载计算一般分为几个步骤：确定建筑物的用途、结构形式和使用条件；计算荷载，包括自重荷载、活载荷载、风荷载、地震荷载等；根据荷载计算结果进行结构计算。

2.截面设计截面设计是混凝土梁板结构设计的重要内容，它主要涉及截面尺寸和受力性能。

截面尺寸的设计应考虑荷载和变形要求，截面的几何形状应满足结构强度和稳定性要求。

受力性能的设计包括受剪承载力、抗弯承载力、抗压承载力等方面的考虑。

3.配筋设计配筋设计是混凝土梁板结构设计的重要环节，它主要涉及受力钢筋的位置、直径、间距等参数的确定。

配筋设计应根据截面尺寸、荷载和受力性能要求进行。

在配筋设计中，要注意受力钢筋的锚固长度和弯曲长度，以保证钢筋的受力性能。

三、构造形式混凝土梁板结构的构造形式主要包括梁板式、板梁式、框架式等。

1.梁板式梁板式结构是最常用的混凝土梁板结构形式，它的特点是梁和板的分开施工，便于管理和施工。

梁板式结构的梁和板的连接方式有榫卯连接、焊接连接等。

2.板梁式板梁式结构是一种新型的混凝土梁板结构形式，它的特点是板和梁的材料和截面均相同，便于施工和管理。

板梁式结构的板和梁的连接方式有直接焊接、螺栓连接等。

3.框架式框架式结构是一种非常常见的混凝土梁板结构形式，它的特点是由柱、梁、板组成的框架结构。

框架式结构的柱和梁的连接方式有焊接连接、螺栓连接等。

四、应用范围混凝土梁板结构广泛应用于建筑工程中，特别是高层建筑、大跨度建筑和桥梁工程等。

混凝土梁板结构的应用优点主要有以下几个方面：1.具有良好的承载能力和变形能力，适应不同的荷载要求。

1.3 整体式双向板梁板结构由两个方向板带共同承受荷载，在纵横两个方向上发生弯曲且都不能忽略的四边支承板，称为双向板。

双向板的支承形式：四边支承、三边支承、两边支承或四点支承。

双向板的平面形状：正方形、矩形、圆形、三角形或其他形状。

双向板梁板结构。

又称为双向板肋形楼盖。

图1.3.1。

双重井式楼盖或井式楼盖。

我国《混凝土结构设计规范》（GB50010-2002）规定：对于四边支承的板，●当长边与短边长度之比小于或等于2时，应按双向板计算；●当长边与短边长度之比大于2，但小于3时，宜按双向板计算；若按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋；●当长边与短边长度之比大于或等于3时，可按沿短边方向受力的单向板计算。

1.3.1 双向板的受力特点1、四边支承双向板弹性工作阶段的受力特点整体式双向梁板结构中的四边支承板，在荷载作用下，板的荷载由短边和长边两个方向板带共同承受，各个板带分配的荷载，与长跨和短跨的跨度比值0201l l 相关。

当跨度比值0201l l 接近时，两个方向板带的弯矩值较为接近。

随着0201l l 的增大，短向板带弯矩值逐渐增大，最大正弯矩出现在中点；长向板带弯矩值逐渐减小。

而且，最大弯矩值不发生在跨中截面，而是偏离跨中截面，图1.3.2。

这是因为，短向板带对长向板带具有一定的支承作用。

2、四边支承双向板的主要试验结果 位移与变形双向板在荷载作用下，板的竖向位移呈碟形，板的四角处有向上翘起的趋势。

●裂缝与破坏对于均布荷载作用下的正方形平面四边简支双向板：●在裂缝出现之前，基本处于弹性工作阶段；●随着荷载的增加，由于两个方向配筋相同（正方形板），第一批裂缝出现在板底中央部位，该裂缝沿对角线方向向板的四角扩展，直至因板底部钢筋屈服而破坏。

●当接近破坏时，板顶面靠近四角附近，出现垂直于对角线方向、大体呈圆弧形的环状裂缝。

这些裂缝的出现，又促进了板底对角线方向裂缝的发展。

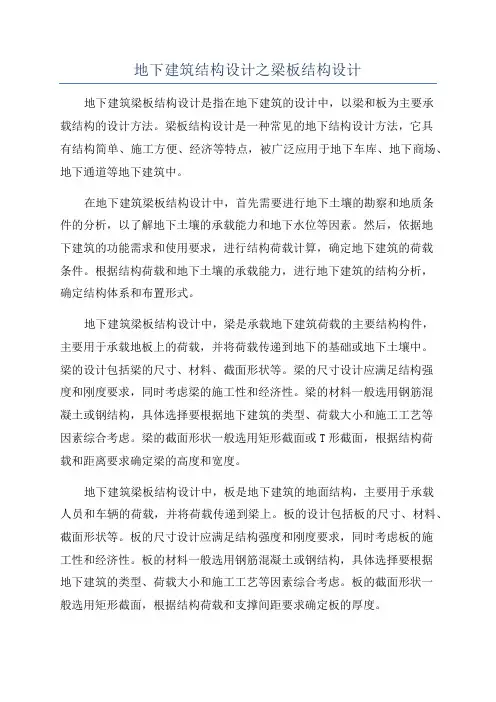

地下建筑结构设计之梁板结构设计地下建筑梁板结构设计是指在地下建筑的设计中，以梁和板为主要承载结构的设计方法。

梁板结构设计是一种常见的地下结构设计方法，它具有结构简单、施工方便、经济等特点，被广泛应用于地下车库、地下商场、地下通道等地下建筑中。

在地下建筑梁板结构设计中，首先需要进行地下土壤的勘察和地质条件的分析，以了解地下土壤的承载能力和地下水位等因素。

然后，依据地下建筑的功能需求和使用要求，进行结构荷载计算，确定地下建筑的荷载条件。

根据结构荷载和地下土壤的承载能力，进行地下建筑的结构分析，确定结构体系和布置形式。

地下建筑梁板结构设计中，梁是承载地下建筑荷载的主要结构构件，主要用于承载地板上的荷载，并将荷载传递到地下的基础或地下土壤中。

梁的设计包括梁的尺寸、材料、截面形状等。

梁的尺寸设计应满足结构强度和刚度要求，同时考虑梁的施工性和经济性。

梁的材料一般选用钢筋混凝土或钢结构，具体选择要根据地下建筑的类型、荷载大小和施工工艺等因素综合考虑。

梁的截面形状一般选用矩形截面或T形截面，根据结构荷载和距离要求确定梁的高度和宽度。

地下建筑梁板结构设计中，板是地下建筑的地面结构，主要用于承载人员和车辆的荷载，并将荷载传递到梁上。

板的设计包括板的尺寸、材料、截面形状等。

板的尺寸设计应满足结构强度和刚度要求，同时考虑板的施工性和经济性。

板的材料一般选用钢筋混凝土或钢结构，具体选择要根据地下建筑的类型、荷载大小和施工工艺等因素综合考虑。

板的截面形状一般选用矩形截面，根据结构荷载和支撑间距要求确定板的厚度。

在地下建筑梁板结构设计中，还需要考虑梁板结构与其他结构构件的连接和支撑。

梁与梁之间、梁与板之间的连接通常采用钢筋混凝土砼梁与梁之间、梁与板之间的焊接或螺栓连接，以确保梁板结构的整体性和稳定性。

梁与基础之间、梁与地下土壤之间的支撑通常采用承台或基础块，以确保梁板结构的承载能力和稳定性。

总之，地下建筑梁板结构设计是一种常见的地下建筑结构设计方法，它采用梁和板作为主要承载结构，具有结构简单、施工方便、经济等特点。

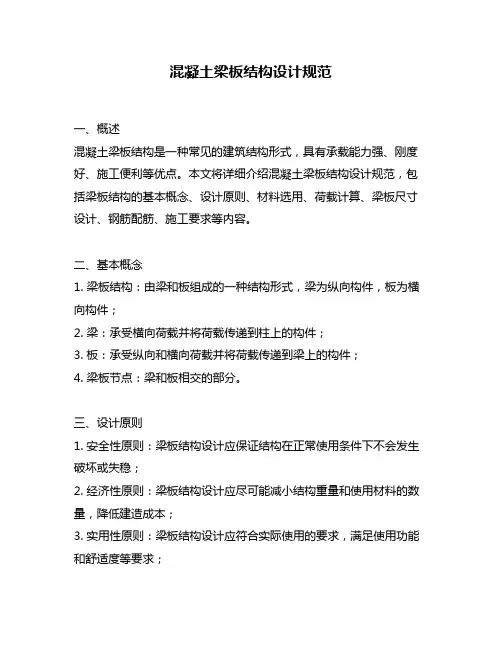

混凝土梁板结构设计规范一、概述混凝土梁板结构是一种常见的建筑结构形式，具有承载能力强、刚度好、施工便利等优点。

本文将详细介绍混凝土梁板结构设计规范，包括梁板结构的基本概念、设计原则、材料选用、荷载计算、梁板尺寸设计、钢筋配筋、施工要求等内容。

二、基本概念1. 梁板结构：由梁和板组成的一种结构形式，梁为纵向构件，板为横向构件；2. 梁：承受横向荷载并将荷载传递到柱上的构件；3. 板：承受纵向和横向荷载并将荷载传递到梁上的构件；4. 梁板节点：梁和板相交的部分。

三、设计原则1. 安全性原则：梁板结构设计应保证结构在正常使用条件下不会发生破坏或失稳；2. 经济性原则：梁板结构设计应尽可能减小结构重量和使用材料的数量，降低建造成本；3. 实用性原则：梁板结构设计应符合实际使用的要求，满足使用功能和舒适度等要求；4. 美观性原则：梁板结构设计应考虑建筑美观度，满足建筑设计和环境要求。

四、材料选用1. 混凝土：应选用符合国家标准的普通混凝土或高强混凝土，强度等级不低于C30；2. 钢筋：应选用符合国家标准的钢筋，抗拉强度不低于400MPa；3. 砖：应选用符合国家标准的砖，抗压强度不低于7.5MPa；4. 砂浆：应选用符合国家标准的砂浆，砂浆标号不低于M5。

五、荷载计算1. 自重：按照材料密度和结构构型计算；2. 活载：根据设计使用功能和区域规划标准计算；3. 风荷载：根据所在地区风速、结构高度、结构形式等因素计算；4. 地震作用：根据所在地区地震烈度和结构性质等因素计算。

六、梁板尺寸设计1. 梁的截面尺寸：根据荷载计算结果和混凝土和钢筋的力学性能计算；2. 板的厚度：根据荷载计算结果和混凝土和钢筋的力学性能计算；3. 梁长宽比：梁的长宽比应在10以下，以保证结构的稳定性；4. 板长宽比：板的长宽比应在5以下，以保证结构的稳定性。

七、钢筋配筋1. 梁的钢筋配筋：根据梁截面的受力性能计算钢筋的数量和布置方式；2. 板的钢筋配筋：根据板的受力性能计算钢筋的数量和布置方式；3. 梁板节点处的钢筋配筋：根据节点受力情况计算节点处的钢筋数量和布置方式。

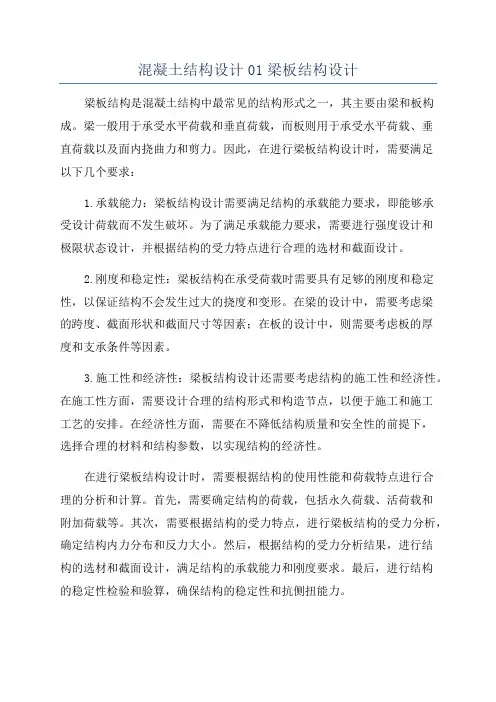

混凝土结构设计01梁板结构设计梁板结构是混凝土结构中最常见的结构形式之一，其主要由梁和板构成。

梁一般用于承受水平荷载和垂直荷载，而板则用于承受水平荷载、垂直荷载以及面内挠曲力和剪力。

因此，在进行梁板结构设计时，需要满足以下几个要求：1.承载能力：梁板结构设计需要满足结构的承载能力要求，即能够承受设计荷载而不发生破坏。

为了满足承载能力要求，需要进行强度设计和极限状态设计，并根据结构的受力特点进行合理的选材和截面设计。

2.刚度和稳定性：梁板结构在承受荷载时需要具有足够的刚度和稳定性，以保证结构不会发生过大的挠度和变形。

在梁的设计中，需要考虑梁的跨度、截面形状和截面尺寸等因素；在板的设计中，则需要考虑板的厚度和支承条件等因素。

3.施工性和经济性：梁板结构设计还需要考虑结构的施工性和经济性。

在施工性方面，需要设计合理的结构形式和构造节点，以便于施工和施工工艺的安排。

在经济性方面，需要在不降低结构质量和安全性的前提下，选择合理的材料和结构参数，以实现结构的经济性。

在进行梁板结构设计时，需要根据结构的使用性能和荷载特点进行合理的分析和计算。

首先，需要确定结构的荷载，包括永久荷载、活荷载和附加荷载等。

其次，需要根据结构的受力特点，进行梁板结构的受力分析，确定结构内力分布和反力大小。

然后，根据结构的受力分析结果，进行结构的选材和截面设计，满足结构的承载能力和刚度要求。

最后，进行结构的稳定性检验和验算，确保结构的稳定性和抗侧扭能力。

在梁板结构设计中，需要注意以下几个问题：首先，需要根据结构的受力特点，确定合理的截面形状和尺寸；其次，需要考虑梁与板的连接方式和构造节点的设计，以确保结构的整体性和耐久性；最后，在进行结构设计时，需要考虑结构的维修和维护要求，以提高结构的使用寿命和可靠性。

综上所述，混凝土结构设计中的梁板结构设计是一个非常重要的环节，需要根据结构的使用性能和荷载特点进行合理的分析和计算，满足结构的承载能力、刚度和稳定性要求，并考虑结构的施工性和经济性，以实现结构的安全、经济和持久使用。

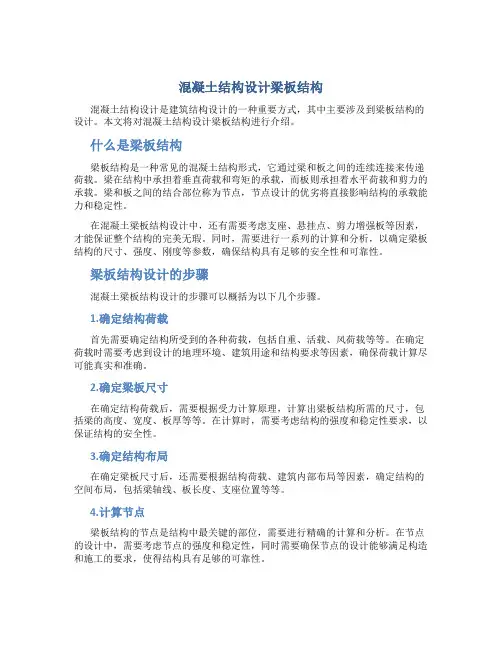

混凝土结构设计梁板结构混凝土结构设计是建筑结构设计的一种重要方式，其中主要涉及到梁板结构的设计。

本文将对混凝土结构设计梁板结构进行介绍。

什么是梁板结构梁板结构是一种常见的混凝土结构形式，它通过梁和板之间的连续连接来传递荷载。

梁在结构中承担着垂直荷载和弯矩的承载，而板则承担着水平荷载和剪力的承载。

梁和板之间的结合部位称为节点，节点设计的优劣将直接影响结构的承载能力和稳定性。

在混凝土梁板结构设计中，还有需要考虑支座、悬挂点、剪力增强板等因素，才能保证整个结构的完美无瑕。

同时，需要进行一系列的计算和分析，以确定梁板结构的尺寸、强度、刚度等参数，确保结构具有足够的安全性和可靠性。

梁板结构设计的步骤混凝土梁板结构设计的步骤可以概括为以下几个步骤。

1.确定结构荷载首先需要确定结构所受到的各种荷载，包括自重、活载、风荷载等等。

在确定荷载时需要考虑到设计的地理环境、建筑用途和结构要求等因素，确保荷载计算尽可能真实和准确。

2.确定梁板尺寸在确定结构荷载后，需要根据受力计算原理，计算出梁板结构所需的尺寸，包括梁的高度、宽度、板厚等等。

在计算时，需要考虑结构的强度和稳定性要求，以保证结构的安全性。

3.确定结构布局在确定梁板尺寸后，还需要根据结构荷载、建筑内部布局等因素，确定结构的空间布局，包括梁轴线、板长度、支座位置等等。

4.计算节点梁板结构的节点是结构中最关键的部位，需要进行精确的计算和分析。

在节点的设计中，需要考虑节点的强度和稳定性，同时需要确保节点的设计能够满足构造和施工的要求，使得结构具有足够的可靠性。

5.设置剪力增强措施在梁板结构设计中，还需要设置剪力增强措施，以有效增强结构的抗剪性能。

常见的剪力增强措施包括设置剪力筋、剪力加强板等等。

通过上述步骤，我们可以进行混凝土梁板结构的设计，确保结构安全、稳定、可靠。

同时，设计过程中还需要注意施工工艺、质量等方面的要求，以保证结构可持续发展。
