梁板结构设计课件(板的设计)

梁板结构——1.2、整体式单向板梁板结构（课件）1.2 整体式单向板梁板结构1.2.1 结构布置及梁、板基本尺⼨确定1、结构布置整体式单向板梁板结构是⽔平承重结构，由单向板、次梁和主梁等构件组成，其竖向⽀承结构由柱和墙组成，当楼盖⽀承在墙上时，板下可以设梁，也可以不设梁。

见图1.2.1。

结构布置的依据：●结构之间的⽀承关系●结构之间的荷载传递路线⽔平承重结构之间的⽀承关系及荷载传递路线，由结构的线刚度决定●⽀承关系：线刚度较弱的结构，⽀承于线刚度较强的结构上。

●荷载传递：由线刚度较弱的结构，向线刚度较强的结构传递。

因为，单向板的受弯线刚度弱于次梁的受弯线刚度，次梁的受弯线刚度弱于主梁的受弯线刚度，所以，对于整体式单向板梁板结构，●⽀承关系：弱线刚度结构⽀承于强线刚度结构上单向板⽀承于次梁上次梁⽀承于主梁上主梁⽀承于柱或墙上即，整体式单向板梁板结构的⽀承关系为：●荷载传递路线：由弱线刚度结构向强线刚度结构⽅向传递单向板上的结构荷载传递给次梁次梁的结构荷载传递给主梁主梁的结构荷载传递给柱或墙体即，荷载传递路线为：由图1.2.1可以看出，●次梁的间距为单向板的跨度●主梁的间距为次梁的跨度●柱或墙沿主梁⽅向的间距为主梁的跨度。

因此，整体式单向板梁板结构中，合理的结构布置，柱⽹、梁格划分，⼀般按下列原则进⾏：●在满⾜建筑物使⽤的前提下，柱⽹和梁格划分应尽可能规整，结构布置尽量简单、整齐、统⼀，以符合经济和美观的要求。

●梁、板结构应尽可能等跨度划分，以便于设计和施⼯。

●主梁跨度范围内，次梁根数宜为偶数，以使主梁受⼒合理。

2、梁、板基本尺⼨确定常⽤跨度：●单向板：1.7～2.7m，⼀般不宜超过3.0m；●次梁：4.0～6.0m；●主梁：5.0～8.0m 。

最⼩截⾯⾼度（厚度）与截⾯宽度：●单向板：111~3040h l ??=，应满⾜附录10的要求；●悬臂板：1112h l ≥，1l 为单向板的标志跨度，即，次梁间距。

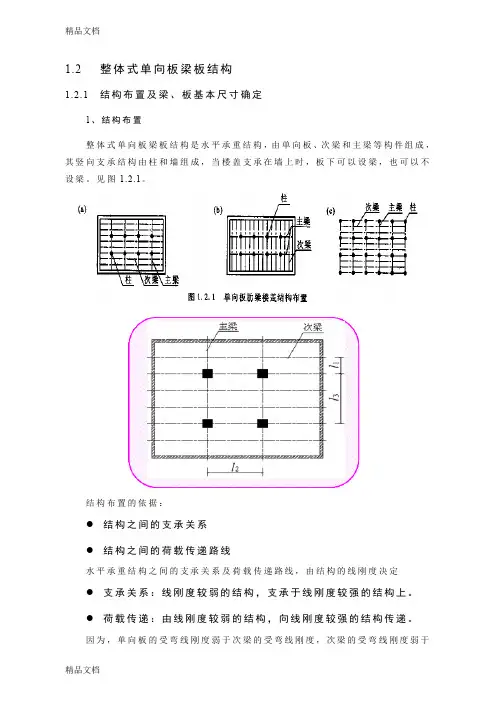

1.2 整体式单向板梁板结构1.2.1 结构布置及梁、板基本尺寸确定1、结构布置整体式单向板梁板结构是水平承重结构，由单向板、次梁和主梁等构件组成，其竖向支承结构由柱和墙组成，当楼盖支承在墙上时，板下可以设梁，也可以不设梁。

见图1.2.1。

结构布置的依据：●结构之间的支承关系●结构之间的荷载传递路线水平承重结构之间的支承关系及荷载传递路线，由结构的线刚度决定●支承关系：线刚度较弱的结构，支承于线刚度较强的结构上。

●荷载传递：由线刚度较弱的结构，向线刚度较强的结构传递。

因为，单向板的受弯线刚度弱于次梁的受弯线刚度，次梁的受弯线刚度弱于主梁的受弯线刚度，所以，对于整体式单向板梁板结构，●支承关系：弱线刚度结构支承于强线刚度结构上单向板支承于次梁上次梁支承于主梁上主梁支承于柱或墙上即，整体式单向板梁板结构的支承关系为：●荷载传递路线：由弱线刚度结构向强线刚度结构方向传递单向板上的结构荷载传递给次梁次梁的结构荷载传递给主梁主梁的结构荷载传递给柱或墙体即，荷载传递路线为：由图1.2.1可以看出，●次梁的间距为单向板的跨度●主梁的间距为次梁的跨度●柱或墙沿主梁方向的间距为主梁的跨度。

因此，整体式单向板梁板结构中，合理的结构布置，柱网、梁格划分，一般按下列原则进行：●在满足建筑物使用的前提下，柱网和梁格划分应尽可能规整，结构布置尽量简单、整齐、统一，以符合经济和美观的要求。

●梁、板结构应尽可能等跨度划分，以便于设计和施工。

●主梁跨度范围内，次梁根数宜为偶数，以使主梁受力合理。

2、梁、板基本尺寸确定常用跨度：●单向板：1.7～2.7m，一般不宜超过3.0m；●次梁：4.0～6.0m；● 主梁：5.0～8.0m 。

最小截面高度（厚度）与截面宽度：● 单向板：111~3040h l ⎛⎫=⎪⎝⎭，应满足附录10的要求； ●悬臂板：1112h l ≥，1l 为单向板的标志跨度，即，次梁间距。

● 内跨板：1140h l ≥，1l 为单向板的标志跨度，即，次梁间距。

1.3 整体式双向板梁板结构由两个方向板带共同承受荷载，在纵横两个方向上发生弯曲且都不能忽略的四边支承板，称为双向板。

双向板的支承形式：四边支承、三边支承、两边支承或四点支承。

双向板的平面形状：正方形、矩形、圆形、三角形或其他形状。

双向板梁板结构。

又称为双向板肋形楼盖。

图1.3.1。

双重井式楼盖或井式楼盖。

我国《混凝土结构设计规范》（GB50010-2002）规定：对于四边支承的板，●当长边与短边长度之比小于或等于2时，应按双向板计算；●当长边与短边长度之比大于2，但小于3时，宜按双向板计算；若按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋；●当长边与短边长度之比大于或等于3时，可按沿短边方向受力的单向板计算。

1.3.1 双向板的受力特点1、四边支承双向板弹性工作阶段的受力特点整体式双向梁板结构中的四边支承板，在荷载作用下，板的荷载由短边和长边两个方向板带共同承受，各个板带分配的荷载，与长跨和短跨的跨度比值0201l l 相关。

当跨度比值0201l l 接近时，两个方向板带的弯矩值较为接近。

随着0201l l 的增大，短向板带弯矩值逐渐增大，最大正弯矩出现在中点；长向板带弯矩值逐渐减小。

而且，最大弯矩值不发生在跨中截面，而是偏离跨中截面，图1.3.2。

这是因为，短向板带对长向板带具有一定的支承作用。

2、四边支承双向板的主要试验结果 位移与变形双向板在荷载作用下，板的竖向位移呈碟形，板的四角处有向上翘起的趋势。

●裂缝与破坏对于均布荷载作用下的正方形平面四边简支双向板：●在裂缝出现之前，基本处于弹性工作阶段；●随着荷载的增加，由于两个方向配筋相同（正方形板），第一批裂缝出现在板底中央部位，该裂缝沿对角线方向向板的四角扩展，直至因板底部钢筋屈服而破坏。

●当接近破坏时，板顶面靠近四角附近，出现垂直于对角线方向、大体呈圆弧形的环状裂缝。

这些裂缝的出现，又促进了板底对角线方向裂缝的发展。
