钢 筋 种 类抗 震 等 级纵向钢筋搭接接头面积百分率（%）ζlHRB500、HRBF500三级（labE）501.4钢 筋 规 格砼 等 级受拉钢筋基本锚固长度lab(labE)（d）受拉钢筋基本锚固长度lab(labE)（m）φ30C3045d1.350受拉钢筋(抗震)锚固长度la(laE)（m）纵向受拉钢筋绑扎搭接长度ll、llE（m）1.4902.08645d×1.11.4×45d×1.1本人QQ：575744882，设计有不周到之处，请与本人联系。简要说明：1、非抗震la=ζalab2、抗震laE=ζaEla3、抗震公式推导laE=ζaE×ζalab4、当钢筋直径≤25时，laE=ζaE×lab，当钢筋直径＞25时，laE=ζaE×ζalab；5、当钢筋直径≤25时，三级抗震锚固长度laE=四级基本锚固长度lab×1.05；二级抗震锚固长度laE=四级基本锚固长度lab×1.15；
7、依据第5、6条的推论，当钢筋直径≤25时，laE=labe；当钢筋直径＞25时，同样可以推倒出laE=ζa×labe；8、综上所述，laE和labe，唯一区别就是，ζa的取值。受拉钢筋锚固（搭接）长度 la、laE、ll、llE纵向受拉钢筋搭接长度修正系数ζl
6、依据11G101-1 页53表，基本锚固长度不受钢筋直径等的限制，三级基本锚固长度labe=非抗震基本锚固长度lab*1.05； 二级基本锚固长度labe=非抗震基本锚固长度 本表依据11G101-1 页53、55 设计而成，只需选择 钢筋种类、抗震等级、钢筋规格、砼等级等，此表格会自动计算锚固长度及搭接长度。

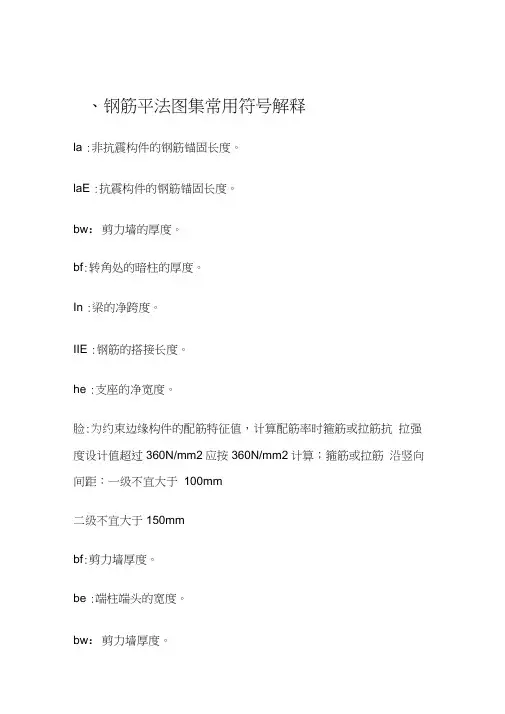

、钢筋平法图集常用符号解释
la :非抗震构件的钢筋锚固长度。
laE :抗震构件的钢筋锚固长度。
bw：剪力墙的厚度。
bf:转角处的暗柱的厚度。
In :梁的净跨度。
IIE :钢筋的搭接长度。
he :支座的净宽度。
脸:为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗 拉强度设计值超过360N/mm2应按360N/mm2计算；箍筋或拉筋 沿竖向间距：一级不宜大于 100mm
二级不宜大于150mm
bf:剪力墙厚度。
be :端柱端头的宽度。
bw：剪力墙厚度。 1c :为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、
1.5bw和450mn三者的最大值，有翼墙或端柱时尚不应小于翼墙 厚度或端柱沿墙肢方向截面高度；
加 300mm
In :梁跨度值。
lae :纵向受拉钢筋抗震锚固长度。
la :受拉钢筋最小锚固长度。
lle :纵向受拉钢筋抗震（绑扎）搭接长度。
II :纵向受拉钢筋非抗震绑扎搭接长度。
lni :梁本跨的净跨值。
hac：暗柱长度。
Hn：所在楼层的柱净高。
he:柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw:抗震剪力墙墙肢的长度（也表示梁净高）。
hb:梁截面高度。 Ac :为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。 如果你想完整的了解建筑钢筋符号的话， 还需要你不断的进行练
习，进行实际操作的。下面就给小伙伴们介绍一个非常好的绘图 软件，那就是迅捷CAD编辑器，它可以帮助你们在学校 CAD这个 枯燥的过程中帮助你们快速的绘图。很好的运用到这种符号详 解。
祁 53CA[>M» 5.0 寺遊
交件眄堂第匚巫愿M *Ani噜貳Uln密fill口标曲NI it^i拓展工里桂二凶i删H
Jfl®皑
日迥翩鼻R屠&揣星您西电声tnfti X > 0
二、各类结构构件名称代码
1、柱
KZ-框架柱
KZZ-框支柱 00•:口8<3方口
10.91».1Q.9M2,0.(XXX> _一 Q亠ZL斗W申 廿E O W ..- 性

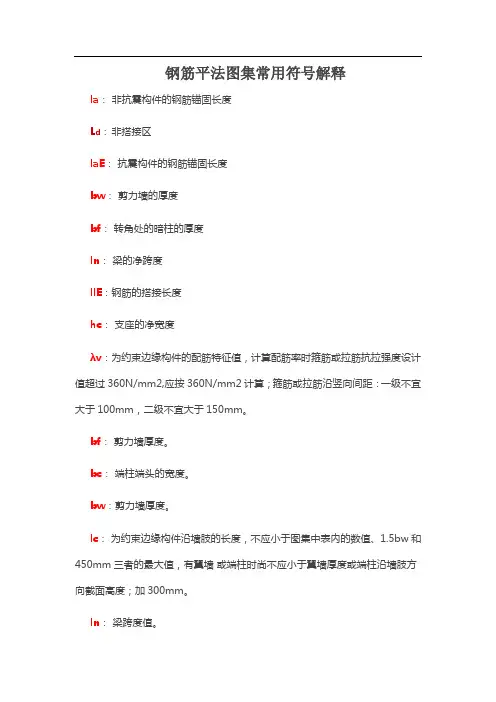

钢筋平法图集常用符号解释
la： 非抗震构件的钢筋锚固长度
Ld : 非搭接区
laE： 抗震构件的钢筋锚固长度
bw： 剪力墙的厚度
bf： 转角处的暗柱的厚度
ln： 梁的净跨度
llE：钢筋的搭接长度
hc： 支座的净宽度
λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。
bf： 剪力墙厚度。
bc： 端柱端头的宽度。
bw：剪力墙厚度。
lc： 为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙 或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。
ln： 梁跨度值。
lae：纵向受拉钢筋抗震锚固长度。
la： 受拉钢筋最小锚固长度。
lle：纵向受拉钢筋抗震(绑扎)搭接长度。
ll： 纵向受拉钢筋非抗震绑扎搭接长度。
lni：梁本跨的净跨值。
hac：暗柱长度。
Hn： 所在楼层的柱净高。
hc： 柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw： 抗震剪力墙墙肢的长度（也表示梁净高）。
hb： 梁截面高度。
Ac： 为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
各类结构构件名称代码：
1、柱
KZ-框架柱
KZZ-框支柱
XZ-芯柱
LZ-梁上柱
QZ-剪力墙上柱
2、剪力墙
（1）墙柱
YDZ-约束边缘端柱
YAZ-约束边缘暗柱
YYZ-约束边缘翼墙柱
YJZ-约束边缘转角柱
GDZ-构造边缘端柱
GAZ-构造边缘暗柱
GYZ-构造边缘翼墙柱
GJZ-构造边缘转角柱
AZ-非边缘暗柱
FBZ-扶壁柱
（2）墙身
Q-剪力墙
（3）墙梁
LL-连梁（无交叉暗撑、钢筋）
LL（JC）连梁（有交叉暗撑）（03G）
LL（JG）连梁（有交叉钢筋）（03G）
钢筋la是多少倍d
一般情况下，钢筋图纸中“la”表示钢筋锚固长度：钢筋的锚固长度一般指梁、板、柱等构件的受力钢筋伸入支座或基础中的总长度，包括直线及弯折部分。在混凝土中受拉钢筋的锚固长度L=a×(f1/f2)×d。
La＝ζaLab。（意为受拉钢筋锚固长度修正系数ζa乘受拉钢筋基本锚固长）。
《混凝土结构设计规范》GB 50010—2002当计算中充分利用钢筋的抗拉强度时，受拉钢筋的锚固应按下列公式计算： 普通钢筋 La＝α×（ƒy/ƒt）×d。
相关内容解释 钢筋锚固长度的具体规定：建筑抗震设计规范规定，混凝土结构构件应合理地选择尺寸，配置纵向受力钢筋和箍筋避免剪切破坏先于弯曲破坏，混凝土的压溃先于钢筋的屈服，钢筋的锚固粘结破坏先于构件破坏。
无柱帽柱上板带的板底钢筋，宜在距柱面为2倍纵筋锚固长度以外搭接钢筋，端部宜有垂直于板面的弯钩。底部框架抗震墙房屋梁的主筋和腰筋，应按受拉钢筋的要求锚固在柱内，且支座上部的纵向钢筋在柱内的锚固长度，应符合钢筋混凝土框支梁的有关要求了。
