第7章 外围设备

16÷（4×0.2×10-6）bps＝20×106 bps＝2.5 MB/S
66MHz的Pentium，基本非流水线总线周期
64÷2×66×106 bps＝264 MB/S
66MHz的Pentium，2-1-1-1猝发读周期
32÷5×66×106 B/S＝422.4 MB/S
【例1】(1)某总线在一个总线周期中并行传送4个字 节的数据，假设一个总线周期等于一个总线时钟周期， 总线时钟频率为33MHz，则总线带宽是多少?
STROBE*（选通）信号
•输出低有效，才能使打印机接收数据
ACK*（响应）信号
•打印机接收数据结束回送负脉冲响应信号
BUSY（忙状态）信号
•打印机忙于处理接收到的数据，不能接收新的数据
6.3.3 总线数据传送模式
读数据传送：数据由从设备到主设备 写数据传送：数据由主设备到从设备 猝发传送（数据块传送）
演示
每个数据位都需要单独一条传输线。二进制数 “0”或“1”在不同的线上同时进行传送
串行通信
串行通信：将数据分解成二进制位用一条信号 线，一位一位顺序传送的方式
串行通信的优势：用于通信的线路少，因而在 远距离通信时可以极大地降低成本
通信协议（通信规程）：收发双方共同遵守
解决传送速率、信息格式、位同步、字符同步、 数据校验等问题
发送8位数据：59H＝01011001B，偶校验、两个停止位
6.3.1 总线的仲裁
主设备(Master)：控制总线完成数据传输 从设备(Slave)：被动实现数据交换 总线仲裁：决定当前控制总线的主设备
•集中仲裁：中央仲裁器负责 •分布仲裁：比较各个主设备仲裁号决定
某一时刻，只能有一个主设备控制总线， 其它设备此时可以作为从设备

计算机组成原理(简单题)第一章概论1、计算机的应用领域：科学计算、数据处理、实时控制、辅助设计、通信和娱乐。

2、计算机的基本功能：存储和处理外部信息，并将处理结果向外界输出。

3、数字计算机的硬件由：运算器、控制器、存储器、输入单元和输出单元。

4、软件可以分成系统软件和应用软件。

其中系统软件包括：操作系统、诊断程序、编译程序、解释程序、汇编程序和网络通信程序。

5、计算机系统按层次进行划分，可以分成，硬件系统、系统软件和应用软件三部分。

6、计算机程序设计语言可以分成：高级语言、汇编语言和机器语言。

第二章数据编码和数据运算1、什么是定点数？它有哪些类型？答：定点数是指小数点位置固定的数据。

定点数的类型有定点整数和定点小数。

2、什么是规格化的浮点数？为什么要对浮点数进行规格化？答：规格化的浮点数是指规定尾数部分用纯小数来表示，而且尾数的绝对值应大于或等于1/R并小于等于1。

在科学计数法中，一个浮点数在计算机中的编码不唯一，这样就给编码带来了很大的麻烦，所有在计算机中要对浮点数进行规格化。

3、什么是逻辑运算？它有哪些类型？答：逻辑运算时指把数据作为一组位串进行按位的运算方式。

基本的逻辑运算有逻辑或运算、逻辑与运算和逻辑非运算。

4、计算机中是如何利用加法器电路进行减法运算的？答：在计算机中可以通过将控制信号M设置为1，利用加法器电路来进行减法运算。

第三章存储系统1、计算机的存储器可以分为哪些类型？答：计算机的存储器分成随机存储器和只读存储器。

2、宽字存储器有什么特点？答：宽字存储器是将存储器的位数扩展到多个字的宽度，访问存储器时可以同时对对个字进行访问，从而提高数据访问的吞吐量。

3、多体交叉存储器有什么特点？答：多体交叉存储器是由对个相互独立的存储体构成。

每个存储器是一个独立操作的单位，有自己的操作控制电路和存放地址的寄存器，可以分别进行数据读写操作，各个存储体的读写过程重叠进行。

4、什么是相联存储器？它有什么特点？答：相联存储器是一种按内容访问的存储器。

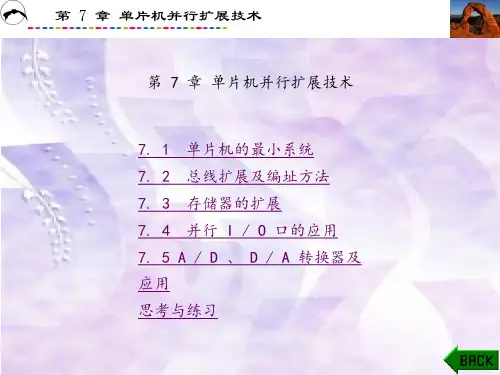

第 7 章 单片机并行扩展技术 图 7－1 8031 最小应用系统
第 7 章 单片机并行扩展技术
8031 芯片本身的连接除了 EA 必 须 接地 地外(选择外 部存储器),其他与 80C51 / 89C51 最小应用系统一样,也必须 有复位及时钟电路。
第 7 章 单片机并行扩展技术
7. 2 总线扩展及编址方法
第 7 章 单片机并行扩展技术
7. 1 单片机的最小系统
最小应用系统,是指能维持单片机运行的最简单配置的系 统。这种系统成本低廉、结构简单,常用来构成简单的控制系 统,如开关状态的输入/输出控制等。对于片内有ROM / EPROM 的单片机,其最小应用系统即为配有晶振、复位电路和电源的 单个单片机。对于片内无 ROM / EPROM 的单片机,其最小系统 除了外部配置晶振、复位电路和电源外,还应当外接 EPROM 或 E2 PROM作为程序存储器使用。
第 7 章 单片机并行扩展技术
图 7－3 所示为线选法应用实例。图中所扩展的芯片地址 范围如表 7 －1 所示,其中 ×可以取“0 ”,也可以取 “ 1 ”,用十六进制数表示的地址如下:
2764 ( 1 ): 4000H~5FFFH ,或 C000H~DFFFH ,有地址重 叠现象。
2764 ( 2 ): 2000H~3FFFH ,或 A000H~BFFFH ,有地址重 叠现象。
第 7 章 单片机并行扩展技术
当然,最小系统有可能无法满足应用系统的功能要求。比 如,有时即使有内部程序存储器,但由于程序很长,程序存储器 容量可能不够;对一些数据采集系统,内部数据存储器容量也可 能不够等,这就需要根据情况扩展 EPROM 、 RAM 、 I / O 口 及其他所需的外围芯片。
第 7 章 单片机并行扩展技术

T=T1+T2+T3
其中，T1——平均找道时间，
T2——平均等待时间，
T3——一块数据传输的时间。
另外，如果给定有关参数，如：磁盘转速、 每道字数、每道容量…可以将T1、T2及T3再 进一步细化直到求出具体结果。
第七章后有关习题（P.269‾270）
1、计算机的外围设备是指——。 A、输入/输出设备 B、外存储器 C、输
– 读操作：当磁头经过载磁体的磁化元时，由于 磁头铁芯是良好的导磁材料，磁化元的磁力线 很容易通过磁头而形成闭合磁通回路。不同极 性的磁化元在铁芯里的方向是不同的。
8.4.3 硬磁盘驱动器和控制器 • 磁盘驱动器是一种精密的电子和机械装置，因
此各部件的加工安装有严格的技术要求。对温盘 驱动器，还要求在超净环境下组装。各类磁盘驱 动器的具体结构虽然有差别，但基本结构相同， 主要由定位驱动系统、主轴系统和数据转换系统 组成。如下图是磁盘驱动器外形和结构示意图。
8.4.4 磁盘上信息的分布
盘片的上下两面都能记录信息，通常把磁盘片 表面称为记录面。记录面上一系列同心圆称为磁道。 每个盘片表面通常有几百到几千个磁道，每个磁道 又分为若干个扇区。柱面。
磁头 移动方向
磁头架
旋转的盘
0道
n-1道
扇区 扇 区
• 在磁道上，信息按区存放，各个区存放的字或字节数 相同。为进行读/写，要求定出磁道的起始位置，这 个起始位置称为索引。 索引标志在传感器检索下可 产生脉冲信号，再通过磁盘控制器处理，便可定出磁 道起始位置 。
一、基本原理 1、数字磁记录原理

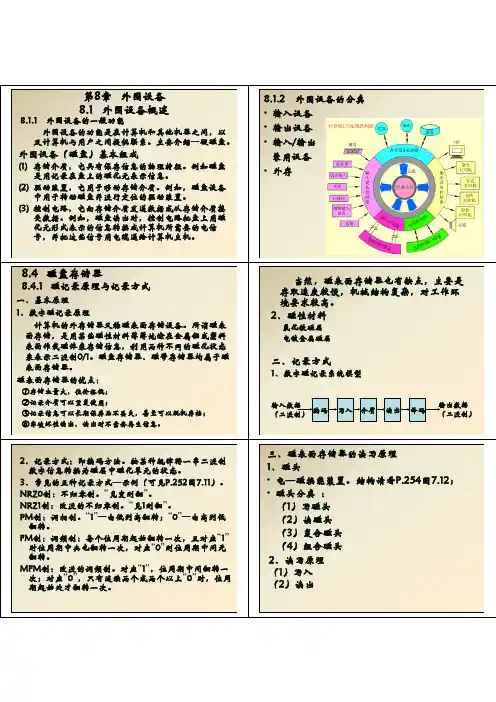

计算机的外存储器又称磁表面存储设备。所谓磁表 面存储，是用某些磁性材料薄薄地涂在金属铝或塑料 表面作载磁体来存储信息，利用两种不同的磁化状态 来表示二进制0/1。磁盘存储器、磁带存储器均属于磁 表面存储器。 磁表面存储器的优点：
