计算机原理第七章第一节—四节“计算机外围设备”的相关知识。
主题：第七章第一节—四节“计算机外围设备”的相关知识。
学习时间：2016年12月5日--12月11日内容：我们这周主要学习第七章一节—四节“外围设备概述”、“磁盘存储设备”、“磁带存储设备”的相关知识。
希望通过这四节内容的学习能使同学们掌握计算机外围设备的相关知识。
一、学习要求1．了解外围设备概述知识；2．掌握磁盘存储设备的相关知识；3．了解磁带存储设备相关内容。
二、主要内容（一）外围设备概述1．概念：计算机系统中除主机外的其他设备，包括输入和输出设备、外存储器、模数转换器、数模转换器、外围处理机等，是计算机与外界进行通信的工具，例如打印机、磁盘驱动器或键盘。
其主要功能是在计算机和其他机器之间，以及计算机与用户之间提供联系，将外界的信息输入计算机，取出计算机要输出的信息，存储需要保存的信息和编辑整理外界信息以便输入计算机。
2．基本组成：---存储介质，它具有保存信息的物理特征；---驱动装置，它用于移动存储介质；---控制电路，它向存储介质发送数据或从存储介质接受数据；---外围设备可分为输入设备、输出设备、外存设备、数据通信设备和过程控制设备几大类。
3．常见外围设备简介1）输入设备输入设备主要完成输入程序、数据和操作命令等功能，也是进行人机对话的主要部件。
（1）键盘键盘是目前应用最普遍的一种输入设备，与CRT显示器组成终端设备。
键盘是由一组排列成阵列形式的按键开关组成的，每按下一个键，产生一个相应的字符代码(每个按键的位置码)，然后将它转换成ASCII码或其他码，送主机。
ASCII：(American Standard Code for Information Interchange) 用于信息交换的美国标准代码。
ASCII是128个字符组成的字符集。
（2）光笔、图形板和画笔（或游动标）输入光笔(light pen)的外形与钢笔相似，头部装有一个透镜系统，能把进入的光会聚为一个光点。
第七章输入输出系统第一节基本的输入输出方式一、外围设备的寻址1．统一编址：将输入输出设备中控制寄存器、数据寄存器、状态寄存器等与内存单元一样看待，将它们和内存单元联合在一起编排地址，用访问内存的指令来访问输入输出设备接口的某个寄存器，从而实现数据的输入输出。
2．单独编址：将输入输出设备中控制寄存器、数据寄存器、状态寄存器单独编排地址，用专门的控制信号进行输入输出操作。
3．CPU与外围设备进行通信有三种类型：（1）CPU向外围设备发出操作控制命令。
（2）外围设备向CPU提供状态信息。
（3）数据在CPU与外围设备之间的传递。
历年真题1．对外设统一编址是指给每个外设设置一个地址码。
（2002年）【分析】CPU与外设之间的信息传送是通过硬件接口来实现的，各种外设的硬件接口上又都包含有多个寄存器，如控制寄存器、数据寄存器、状态寄存器等。
统一编址是将外设接口上的各种寄存器等同于内存储器的存储单元，通过使用访问内存单元的指令来访问外设接口上的各个寄存器，这样就可以使用访存指令来访问外设，输入输出操作简单，程序设计比较简便。
由于外设接口上的寄存器种类和数量通常不止一个，所以一个外设至少对应一个以上的内存地址。
【答案】对外设统一编址是将外设接口上的寄存器等同内存单元，给每个外设设置至少一个地址码。
二、外围设备的定时1．外围设备的定时方式有异步传输方式和同步定时方式两种。
2．实现输入输出数据传输的方式主要有：程序控制方式、直接存储访问（DMA）方式、通道方式。
程序控制方式又可分为程序查询方式和中断方式两种。
历年真题1．对I/O数据传送的控制方式，可分为程序中断控制方式和独立编址传送控制方式两种。
（2001年）【分析】对1/O数据传送的控制方式，可分为程序直接控制方式、程序中断控制方式、DMA控制方式、通道控制方式等。
程序中断控制方式只是其中的一种方法，独立编址是指对1/O设备的控制寄存器、数据寄存器、状态寄存器等单独进行地址编排，使用专门的指令对其进行操作，可用在各种数据传送的控制方式中。

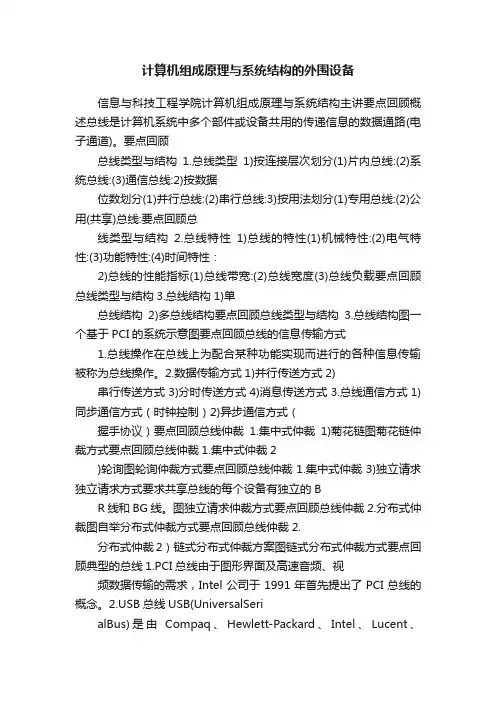

计算机组成原理与系统结构的外围设备信息与科技工程学院计算机组成原理与系统结构主讲要点回顾概述总线是计算机系统中多个部件或设备共用的传递信息的数据通路(电子通道)。
要点回顾总线类型与结构1.总线类型1)按连接层次划分(1)片内总线:(2)系统总线:(3)通信总线:2)按数据位数划分(1)并行总线:(2)串行总线:3)按用法划分(1)专用总线:(2)公用(共享)总线:要点回顾总线类型与结构2.总线特性1)总线的特性(1)机械特性:(2)电气特性:(3)功能特性:(4)时间特性：2)总线的性能指标(1)总线带宽:(2)总线宽度(3)总线负载要点回顾总线类型与结构3.总线结构1)单总线结构2)多总线结构要点回顾总线类型与结构3.总线结构图一个基于PCI的系统示意图要点回顾总线的信息传输方式1.总线操作在总线上为配合某种功能实现而进行的各种信息传输被称为总线操作。
2.数据传输方式1)并行传送方式2)串行传送方式3)分时传送方式4)消息传送方式3.总线通信方式1)同步通信方式（时钟控制）2)异步通信方式（握手协议）要点回顾总线仲裁1.集中式仲裁1)菊花链图菊花链仲裁方式要点回顾总线仲裁1.集中式仲裁2)轮询图轮询仲裁方式要点回顾总线仲裁1.集中式仲裁3)独立请求独立请求方式要求共享总线的每个设备有独立的BR线和BG线。
图独立请求仲裁方式要点回顾总线仲裁2.分布式仲裁图自举分布式仲裁方式要点回顾总线仲裁2.分布式仲裁2）链式分布式仲裁方案图链式分布式仲裁方式要点回顾典型的总线1.PCI总线由于图形界面及高速音频、视频数据传输的需求，Intel公司于1991年首先提出了PCI总线的概念。
B总线USB(UniversalSerialBus)是由Compaq、Hewlett-Packard、Intel、Lucent、Microsoft、NEC、Philips这7家公司联合开发的通用串行总线，其总线规范几经修订，形成了现在广泛使用的2.0版本，而最新发布的是3.0版本。
计算机组成原理–外围设备1. 介绍外围设备是计算机系统中与计算机核心部件（如CPU、内存等）相连的一些输入/输出设备，用于完成人机交互和数据传输的任务。
在计算机组成原理中，外围设备是指与计算机核心部件相连的各种输入/输出设备，包括但不限于键盘、鼠标、显示器、打印机、扫描仪等。
本文将重点介绍常见的外围设备并探讨其工作原理。
2. 键盘键盘是一种常见的输入设备，用于向计算机输入文本、命令和控制信息等。
键盘通常采用矩阵排列的按键结构，具有各种控制键和功能键。
当用户按下键盘上的按键时，按键会触发开关，产生一个电信号，然后通过连接到计算机主板的电路传递给CPU。
CPU解释这个电信号，将其转化为二进制数据，进而进行相应的处理，例如输入字符、执行命令等。
3. 鼠标鼠标是一种常用的输入设备，在计算机图形用户界面中起到了重要的作用。
鼠标通常由几个按钮和一个移动球或光学传感器组成。
通过移动鼠标，用户可以控制光标在屏幕上的位置，并通过鼠标左键和右键与计算机进行交互。
当用户点击鼠标按钮时，鼠标会产生一个电信号，然后通过连接到计算机主板的电路传递给CPU。
CPU解释这个信号，将其转化为相应的操作，例如在屏幕上选中文本、打开应用程序等。
4. 显示器显示器是一种常用的输出设备，用于将计算机处理的数据和图像以可视化的方式显示给用户。
显示器通常使用液晶显示技术或荧光显示技术，通过控制每个像素点的亮度和颜色来显示图像。
当CPU处理完数据后，它将通过显卡将数据发送到显示器。
显卡将数据转化为显示器可识别的信号，然后通过显示器的电路驱动屏幕上的像素点发出光来显示图像。
5. 打印机打印机是一种常见的输出设备，用于将计算机处理的数据和图像打印到纸张上。
打印机通常具有喷墨打印、激光打印、热敏打印等多种打印技术。
当CPU处理完数据后，它将通过打印机接口将数据发送给打印机。
打印机通过控制喷墨头或激光束在纸张上打印出相应的图像或文本。
6. 扫描仪扫描仪是一种常见的输入设备，用于将纸质文档或照片转化为电子文件。
