运输上山揭煤措施

  • 格式：doc
  • 大小：6.90 MB
  • 文档页数：30

织金县苦李树煤矿 10703运输上山揭煤 安 全 技 术 措 施

编 制：赖根华 编制时间：二0一五年六月二十日 10703运输上山揭煤安全技术措施 一、工程概况 1、巷道布置 我矿10703运输上山在副井变坡点标高+2007m处开口，以方位角α：250°、倾角β：+5°沿7号煤层底板施工。该巷道掘26米后（此时巷道顶板距总回风巷底板4米）再以方位角α：250°、倾角β：+16°沿7号煤层底板施工，前进14米后揭穿7号煤层，揭煤点标高为+2013m,以下4米为采空区。 巷道总工程量38m，断面5m2，采用工字钢梯形棚支护。 2、地质概况 巷道在7号煤层底板开口，其岩性为砂岩、细砂岩及泥岩；巷道开口至16米段上部为7号煤层采空区，16米至26米段为总回风巷保安煤柱（原总回风巷沿7号煤层掘进）。 3、煤层情况 7号煤层位于上煤组的下标三石灰岩与标四石灰岩之间，上距下标三9.00m,下距标四13.00m，为区内最上一层主要可采煤层。该巷道采用厚度1.0～1.80m，平均1.4m，含夹矸0～1层，结构较简单，属较稳定煤层；煤层直接顶板一般为泥质砂岩。 煤层自燃倾向性为三类，煤尘无爆炸性。 4、地质构造 该区段地质构造简单，岩层呈单斜形态，无断层。矿区内出露最老地层为二叠系上统龙潭组（P3l）；三叠系下统（T1），最新地层为第四系（Q）。含煤地层为龙潭组下部，主要由浅灰色、灰色及深灰色，薄至中厚层状细砂岩、粉砂岩、泥质粉砂岩、粉砂质泥岩、泥岩、炭质泥岩、煤层组成。 5、瓦斯情况 根据贵州省煤炭管理局文件，对毕节地区煤矿2014年度矿井瓦斯等级鉴定报告的批复，苦李树煤矿绝对瓦斯涌出量为6.45m3/min, 相对瓦斯涌出量为35.82m3/t；绝对二氧化碳涌出量为0.49 m3/min，相对二氧化碳涌出量为1.76m3/t。该矿鉴定为高瓦斯矿井。 6、煤与瓦斯突出 根据贵州省煤炭管理局文件，黔煤生产字【2008】712号，《关于毕节地区煤炭局号、16号煤层煤与瓦斯突出危险性鉴定报告的报告>的批复》，苦李树煤矿6号煤层+1970以浅无突出危险性，7号煤层+1990以浅无突出危险性，16号煤层+1843以浅无突出危险性。 10703运输上山揭煤点标高为+2013m,高于鉴定标高23米。 7、通风系统 矿井通风系统为中央分列式，由主、副井进风，专用回风斜井回风，通风方式为抽出式。 10703运输上山局扇型号为FBD-2-№2×15 ，功率2×15kw，额定风量250－350m3／min。局扇安装于副平硐中。 通风线路： 新鲜风流：由副井（经局扇风机）→导风筒→掘进工作面 乏风：由掘进工作面→10703运输上山→进风下山→采煤工作面及水泵房→风井→地面（附：通风系统示意图）。 通风系统示意图

10703运

输上山

总

回风巷

副平硐

主平硐

7号

煤回风大巷

6号煤进风上山主水仓10604运

输巷

10604切

眼

10702运

输巷

10702回

风巷

10604回

风巷

7号

运输上山 二、揭煤前状况 1、巷道位置 揭煤时工作面巷道位于总回风巷下部，工作面顶板距总回风巷底板法向距离为4米，巷道将以方位角α：250°、倾角β：+16°沿7号煤层底板施工，前进14米后揭穿煤层。

揭煤点距下部采空区3米，距总回风巷13米。 2、钻孔布置情况 在总回风巷指定位置施工9个预抽钻孔，其控制范围为揭煤点以东13米、以西40米；上部（沿煤层倾向方向）25米。

图一 钻孔布置平面图 （比例 1：500） 10703运

输上山

号煤回风大巷

总回风巷副平硐

341526

7

89

A

ABB

钻孔设计参数表 序号 开孔位置 方位角（°） 倾角（°） 孔深（m） 备注 1 距底板0.7米 236 0 80 钻机型号为TXU—150型，钻孔直径75mm。

2 距底板0.7米 261 +8 85

3 距底板0.7米 215 -6 29

4 距底板0.7米 221 -4 48

5 距底板0.7米 248 +2 49

6 距底板0.7米 271 +10 49

7 距底板0.7米 286 +12 54

8 距底板0.7米 296 +16 49

9 距底板0.7米 307 +17 37

序号 开孔位置 方位角（°） 倾角（°） 孔深（m） 备注 1 距底板0.7米 170 0 80 钻机型号为TXU—150型，钻孔直径75mm。

2 距底板0.7米 131 +8 85

3 距底板0.7米 117 -6 29

4 距底板0.7米 113 -4 48

5 距底板0.7米 140 +2 49

6 距底板0.7米 141 +10 49

7 距底板0.7米 138 +12 54

8 距底板0.7米 163 +16 49

9 距底板0.7米 165 +17 37

图二 沿A-A剖面图 （比例 1：500）

10703运输上山总回风巷

副井进风上山总回与副井联络巷39

4152678

6m 图三 沿B-B剖面图 （比例 1：500）

514m26m10703运输上山

总回风巷采空区13m

钻孔

18°

三、 工作面揭煤设计 （一）当工作面距煤层法向距离5米时，对揭煤区域煤层进行区域验证，具体措施为：在总回风巷施工3个预测预报钻孔，钻孔位于揭煤区域上、中、右位置。 采用钻屑瓦斯解吸指标法，测定煤层K值及钻屑量，如煤层最大K1值及钻屑量小于临界值（干煤样K1指标临界值0.5，湿煤样为0.4，S=6），则允许工作面继续前进，否则必须停止施工，增加抽放钻孔或延长抽放时间。

图四 预测预报钻孔布置图

10703运

输上山

总回风巷

12

3

预测预报钻孔设计参数表 序号 开孔位置 方位角（°） 倾角（°） 孔深（m） 备注 1 距底板0.5米 236 0 13 采用煤电钻2 距底板0.5米 261 0 18 打眼，钻孔直径42mm。 3 距底板0.5米 215 +6

18

（二）当预测无突出危险性时，工作面继续前进，直至工作面距煤层法向距离1.5米时，再采用工作面预测的方法进行最后验证，若经验证仍为突出危险工作面时则再次实施工作面防突措施，直到验证为无突出危险工作面，在采取安全防护措施的条件下采用远距离爆破揭穿煤层。 四、工作面揭煤安全防护措施 1、爆破时除主要通风机及10703运输上山局扇保证正常供电外，井下其它地点全部断电。 2、压风自救系统设置在距掘进工作面25~40m的巷道内，正头一组可供施工队人数最多时使用，长距离掘进巷道中，每隔50m设置一组压风自救系统，每组压风自救系统可供5～8人使用。在揭煤放炮处设一组压风自救，压缩空气供给量符合《防治煤与瓦斯突出规定》中规定的要求。 3、在揭煤工作面回风巷安设隔爆水槽或水袋，水量不少于200L/ m2，总水量不得少于1,920L。 4、 综合防尘 (1)防尘管路应铺设平、直，吊挂整齐，每隔50m设一个三通阀门，软管跟至迎头，各转载点设喷头，做到落岩（煤）、出岩（煤）洒水。 (2)巷道要经常洒水灭尘，严禁煤尘飞扬，风筒、电器、开关等要经常擦拭干净，不得有落尘。 (3)在距离工作面100m内安设三道喷雾洒水装置，保证正常使用。 (4)加强个人防护，所有施工人员都必须佩带防尘口罩。 (3)放炮地点安放6个干粉灭火器。 (4)揭煤期间进入该巷道内的所有人员必须佩戴并能熟练使用隔离式自救器。 5、 供电及停电 (1)电气设备必须有专人负责检查、维护，施工队每班、机电科每天检查一次防爆性能，签名备查，严禁使用防爆性能不合格的电气设备。 (2)揭煤期间，每一项停电必须责任到人，执行停、送电要有记录。 (3)揭煤放炮时，除局部通风机外，全矿井下非本质安全型电气设备全部停电，停电前后必须向矿调度室和揭煤指挥部汇报。 6、 钻孔施工安全技术措施 (1)施工钻孔的电气设备的电源必须和该巷道的瓦斯探头实行风电、瓦斯电闭锁，要保证钻孔施工期间的正常供压风、供电、通风及排水。

合集下载

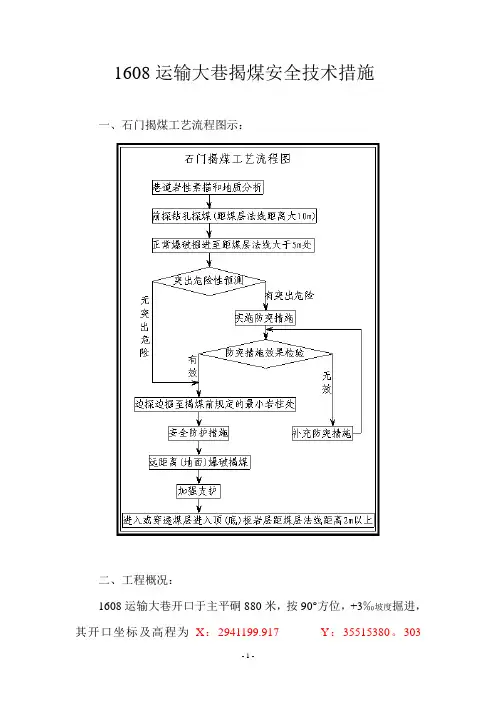

1608运输大巷施工揭煤的安全技术措施
