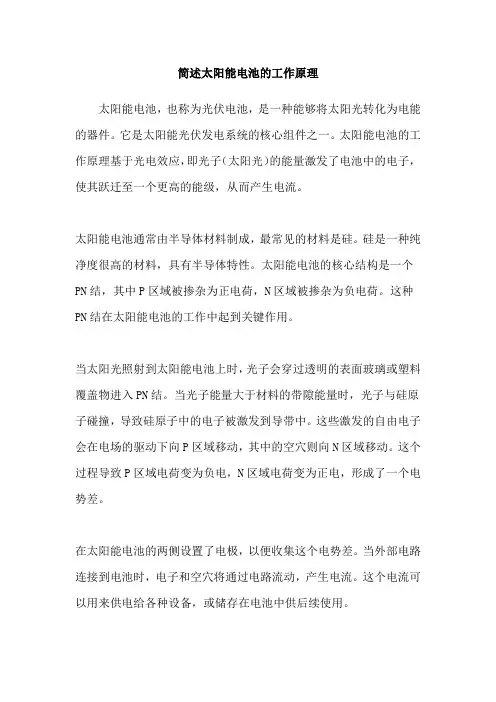

简述太阳能电池的工作原理
太阳能电池，也称为光伏电池，是一种能够将太阳光转化为电能的器件。
它是太阳能光伏发电系统的核心组件之一。
太阳能电池的工作原理基于光电效应，即光子（太阳光）的能量激发了电池中的电子，使其跃迁至一个更高的能级，从而产生电流。
太阳能电池通常由半导体材料制成，最常见的材料是硅。
硅是一种纯净度很高的材料，具有半导体特性。
太阳能电池的核心结构是一个PN结，其中P区域被掺杂为正电荷，N区域被掺杂为负电荷。
这种PN结在太阳能电池的工作中起到关键作用。
当太阳光照射到太阳能电池上时，光子会穿过透明的表面玻璃或塑料覆盖物进入PN结。
当光子能量大于材料的带隙能量时，光子与硅原子碰撞，导致硅原子中的电子被激发到导带中。
这些激发的自由电子会在电场的驱动下向P区域移动，其中的空穴则向N区域移动。
这个过程导致P区域电荷变为负电，N区域电荷变为正电，形成了一个电势差。
在太阳能电池的两侧设置了电极，以便收集这个电势差。
当外部电路连接到电池时，电子和空穴将通过电路流动，产生电流。
这个电流可以用来供电给各种设备，或储存在电池中供后续使用。
太阳能电池的效率取决于多个因素，包括材料的光吸收能力、电子和空穴的寿命、以及光照强度和角度等。
研究人员一直在努力提高太阳能电池的效率和稳定性，以推动可再生能源的发展和利用。
总的来说，太阳能电池的工作原理是通过光电效应将太阳光转化为电能，从而实现太阳能的利用。
随着技术的进步和研究的深入，太阳能电池正逐渐成为未来能源领域的重要组成部分。
太阳能电池基本工作原理
太阳能电池，又称太阳能光电池或光伏电池，是利用光电效应将太阳光转化为电能的装置。
其基本工作原理如下：
1. 光电效应：光电效应是指当光照射到物质表面时，光子能量被吸收，电子从物质中跃迁到导体能带中，产生电流的现象。
2. 半导体材料：太阳能电池一般采用半导体材料，如硅（Si）
或化合物半导体（如硒化铟镓，硒化铜铟锌等）。
半导体材料具有特殊的能带结构，当光照射到半导体上时，光子能量被吸收，激发半导体中的电子跃迁到导带中，产生电流。
3. P-N结构：太阳能电池一般采用P-N结构，即具有正（P型）和负（N型）电荷载体的区域。
在P-N结构中，阳极（P型）
富余电子，阴极（N型）富余空穴，形成电场。
光照射后，电子从P区跃迁到N区，被电场分离并产生电流。
4. 背电场：太阳能电池还有一个重要的设计是背电场结构。
在背电场结构中，阳极和阴极之间的电场将电子从阳极推向阴极，避免电子再次回到阳极，提高电池的效率。
5. 转化效率：太阳能电池的转化效率指光能转化为电能的比例。
转化效率受到多种因素的影响，如光照强度、光谱分布、温度等。
不同类型的太阳能电池具有不同的转化效率。
通过以上基本工作原理，太阳能电池将太阳能转化为直流电能，可以应用在太阳能发电系统、太阳能充电器等领域。
太阳能光伏电池组件亦称太阳能电池组件、光伏组件，是由一系列的太阳能电池片按照不同的列阵组成。
单体太阳电池不能直接做电源使用。
作电源必须将若干单体电池串、并联连接和严密封装成组件。
太阳能光伏电池组件（也叫太阳能电池板）是太阳能发电系统中的核心部分，也是太阳能发电系统中最重要的部分。
其作用是将太阳能转化为电能，或送往蓄电池中存储起来，或推动负载工作。
太阳能光伏电池组件的主要原材料及部件光伏玻璃：电池组件采用的面板玻璃是低铁超白绒面钢化玻璃。
一般厚度为3．2mm和4mm，建材型太阳能电池组件有时要用到5~10mm厚度的钢化玻璃，但无论厚薄都要求透光率在90％以上。
低铁超白就是说这种玻璃的含铁量比普通玻璃要低，从而增加了玻璃的透光率。
同时从玻璃边缘看，这种玻璃也比普通玻璃白，普通玻璃从边缘看是偏绿色的。
钢化处理是为了增加玻璃的强度，抵御风沙冰雹的冲击，起到长期保护太阳能电池的作用。
对面板玻璃进行钢化处理后，玻璃的强度可比普通玻璃提高3～4倍。
EVA胶膜：乙烯与醋酸乙烯脂的共聚物，是一种热固性的膜状热熔胶，是目前太阳能电池组件封装中普遍使用的黏结材料。
太阳能电池组件中要加入两层EVA胶膜，两层EVA胶膜夹在面板玻璃、电池片和TPT背板膜之间，将玻璃、电池片和TPT黏合在一起。
它和玻璃黏合后能提高玻璃的透光率，起到增透的作用，并对太阳能电池组件功率输出有增益作用。
背板材料：太阳能电池组件的背板材料根据太阳能电池组件使用要求的不同，可以有多种选择。
一般有钢化玻璃、有机玻璃、铝合金、TPT复合胶膜等几种。
用钢化玻璃背板主要是制作双面透光建材型的太阳能电池组件，用于光伏幕墙、光伏屋顶等，价格较高，组件重量也大。
除此以外目前使用最广的就是TPT复合膜。
TPT复合膜具有不透气、强度好、耐候性好、使用寿命长、层压温度下不起任何变化、与黏结材料结合牢固等特点。
这些特点正适合封装太阳能电池组件，作为电池组件的背板材料有效地防止了各种介质尤其是水、氧、腐蚀性气体等对EVA和太阳能电池片的侵蚀与影响。
太阳能电池片工艺流程及原理一、简介太阳能电池片，作为太阳能光伏发电系统的核心组成部分，能够将太阳能转换为直流电能。
其工艺流程涉及多个复杂步骤，每个步骤都对最终的性能和效率有着重要影响。
了解太阳能电池片的工艺流程及工作原理，有助于更好地优化生产过程，提高光电转换效率。
二、太阳能电池片工艺流程1.硅片准备：首先，通过切割硅锭得到硅片，并进行清洗，去除表面的杂质和尘埃。
硅片的品质和厚度对电池片的性能有着至关重要的影响。
2.磷掺杂：在硅片上施加磷元素，通过扩散技术将磷元素掺入硅片中，形成n型半导体。
磷的掺杂浓度决定了电池片的导电性能。
3.镀膜：在硅片表面镀上一层减反射膜，以减少表面反射，提高光吸收效率。
常用的减反射膜材料包括二氧化硅和氮化硅。
4.印刷电极：使用丝网印刷技术在硅片背面印刷电极，并烘干。
电极的形状和尺寸影响电池片的电流收集能力。
5.烧结：通过高温烧结使电极材料与硅片紧密结合，提高电极的导电性能。
6.测试和分选：对电池片进行电性能测试，并根据测试结果进行分选。
合格的电池片进入下一道工序，不合格的则进行回收处理。
7.包装：将合格的电池片进行包装，以保护其在运输和存储过程中的性能。
包装材料一般选用防潮、防震的材料。
三、工作原理太阳能电池片的工作原理基于光伏效应，即光子照射到半导体材料上时，光子能量使电子从束缚状态进入自由状态，从而产生电流。
具体来说，当太阳光照射到硅片上时，光子能量激发硅中的电子，使电子从价带跃迁到导带，从而在价带和导带之间产生电子-空穴对。
在电场的作用下，电子和空穴分别向电池片的负极和正极移动，形成光生电流。
此时，如果将电池片的正负极短路，则会有电流流过电路，从而实现光电转换。
四、发展趋势随着技术的不断进步和应用需求的增长，太阳能电池片的发展趋势主要体现在以下几个方面：1.高效率：通过改进生产工艺、研发新型材料和优化电池结构，不断提高太阳能电池的光电转换效率，以满足日益增长的能源需求。

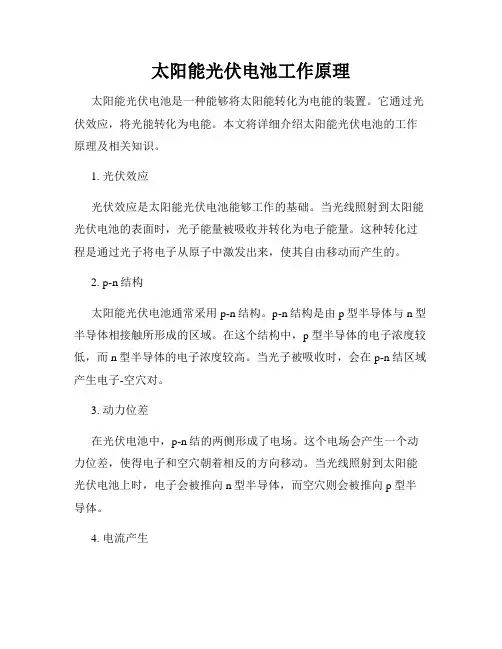

太阳能光伏电池工作原理太阳能光伏电池是一种能够将太阳能转化为电能的装置。
它通过光伏效应，将光能转化为电能。
本文将详细介绍太阳能光伏电池的工作原理及相关知识。
1. 光伏效应光伏效应是太阳能光伏电池能够工作的基础。
当光线照射到太阳能光伏电池的表面时，光子能量被吸收并转化为电子能量。
这种转化过程是通过光子将电子从原子中激发出来，使其自由移动而产生的。
2. p-n结构太阳能光伏电池通常采用p-n结构。
p-n结构是由p型半导体与n型半导体相接触所形成的区域。
在这个结构中，p型半导体的电子浓度较低，而n型半导体的电子浓度较高。
当光子被吸收时，会在p-n结区域产生电子-空穴对。
3. 动力位差在光伏电池中，p-n结的两侧形成了电场。
这个电场会产生一个动力位差，使得电子和空穴朝着相反的方向移动。
当光线照射到太阳能光伏电池上时，电子会被推向n型半导体，而空穴则会被推向p型半导体。
4. 电流产生由于电子和空穴的分离，导致了电荷的不平衡。
这个不平衡会导致一个电流的产生，从而使太阳能光伏电池输出电能。
这个电流可以通过连接电路传输，并用于驱动各种电器设备。
5. 光伏电池的结构太阳能光伏电池的结构通常由多个光伏电池单元组成。
每个光伏电池单元都是由p-n结及其他辅助材料构成的。
这种结构可以大大提高太阳能的转化效率，并提供更稳定的电流输出。
6. 太阳辐射和效率太阳辐射是太阳能光伏电池工作的关键因素之一。
不同地区和季节的太阳辐射强度不同，会直接影响光伏电池的发电效率。
一般来说，太阳辐射越强，光伏电池的发电效率越高。
7. 光伏发电系统太阳能光伏电池通常与其他组件组成光伏发电系统。
这些组件包括充电控制器、逆变器和电池组等。
光伏发电系统可以将太阳能转化为可用的电能，并用于各种领域，如家庭供电、农业灌溉和航天技术等。
结论太阳能光伏电池通过光伏效应将太阳能转化为电能。
它的工作原理基于光子将电子从原子中激发出来，并通过p-n结的电场推动电子和空穴的分离和移动。

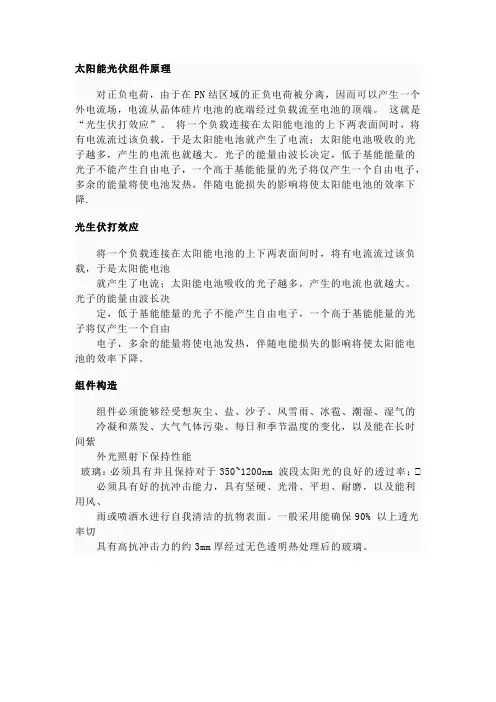

太阳能光伏组件原理
对正负电荷，由于在PN结区域的正负电荷被分离，因而可以产生一个外电流场，电流从晶体硅片电池的底端经过负载流至电池的顶端。
这就是“光生伏打效应”。
将一个负载连接在太阳能电池的上下两表面间时，将有电流流过该负载，于是太阳能电池就产生了电流；太阳能电池吸收的光子越多，产生的电流也就越大。
光子的能量由波长决定，低于基能能量的光子不能产生自由电子，一个高于基能能量的光子将仅产生一个自由电子，多余的能量将使电池发热，伴随电能损失的影响将使太阳能电池的效率下降.
光生伏打效应
将一个负载连接在太阳能电池的上下两表面间时，将有电流流过该负载，于是太阳能电池
就产生了电流；太阳能电池吸收的光子越多，产生的电流也就越大。
光子的能量由波长决
定，低于基能能量的光子不能产生自由电子，一个高于基能能量的光子将仅产生一个自由
电子，多余的能量将使电池发热，伴随电能损失的影响将使太阳能电池的效率下降。
组件构造
组件必须能够经受想灰尘、盐、沙子、风雪雨、冰雹、潮湿、湿气的冷凝和蒸发、大气气体污染、每日和季节温度的变化，以及能在长时间紫
外光照射下保持性能
玻璃：必须具有并且保持对于350~1200nm 波段太阳光的良好的透过率；
必须具有好的抗冲击能力，具有坚硬、光滑、平坦、耐磨，以及能利用风、
雨或喷洒水进行自我清洁的抗物表面。
一般采用能确保90% 以上透光率切
具有高抗冲击力的约3mm厚经过无色透明热处理后的玻璃。
光伏组件基础知识光伏组件，也称为太阳能电池板，是将太阳能光线转换为电能的设备。
它是光伏发电系统中最重要的组成部分之一。
本文将介绍光伏组件的基础知识，包括光伏组件的构成、工作原理、分类和性能参数等方面。
一、光伏组件的构成光伏组件由多个光伏电池组成，每个光伏电池由两层不同材料的半导体材料构成。
常用的光伏电池材料有单晶硅、多晶硅和非晶硅等。
光伏电池的两层材料分别为P型和N型半导体材料，通过P-N结形成一个电场，使得光子被吸收后产生电子和空穴的对。
二、光伏组件的工作原理当太阳光照射到光伏组件上时，光子被光伏电池吸收并激发电子和空穴的对。
由于P-N结的存在，电子和空穴会分别向P区和N区移动，形成电流。
这种光电效应使得光能转化为电能。
光伏组件的输出电能可以通过连接电路供给外部设备使用。
三、光伏组件的分类根据光伏电池的材料和制造工艺不同，光伏组件可以分为单晶硅、多晶硅和非晶硅组件。
单晶硅组件由单晶硅材料制成，具有较高的转换效率和稳定性，但制造成本较高。
多晶硅组件由多晶硅材料制成，转换效率略低于单晶硅组件，但制造成本较低。
非晶硅组件由非晶硅材料制成，制造工艺简单，但转换效率较低。
此外，还有一些新型材料的光伏组件正在研发和应用中。
四、光伏组件的性能参数光伏组件的性能主要由以下几个参数来描述：1. 转换效率：光伏组件的转换效率是指太阳能光线转化为电能的比例。
转换效率越高，说明光伏组件利用太阳能的能力越强。
2. 开路电压：光伏组件在无负载情况下的输出电压。
开路电压越高，说明光伏组件的电压输出能力越强。
3. 短路电流：光伏组件在短路情况下的输出电流。
短路电流越大，说明光伏组件的电流输出能力越强。
4. 最大功率点：光伏组件在特定光照强度下能够输出的最大功率点。
光伏组件的最大功率点通常由工作电压和工作电流确定。
以上性能参数对于评估光伏组件的质量和性能非常重要，消费者在购买光伏组件时应注意这些参数的选择和匹配。
总结光伏组件是将太阳能光线转化为电能的设备，由多个光伏电池组成。

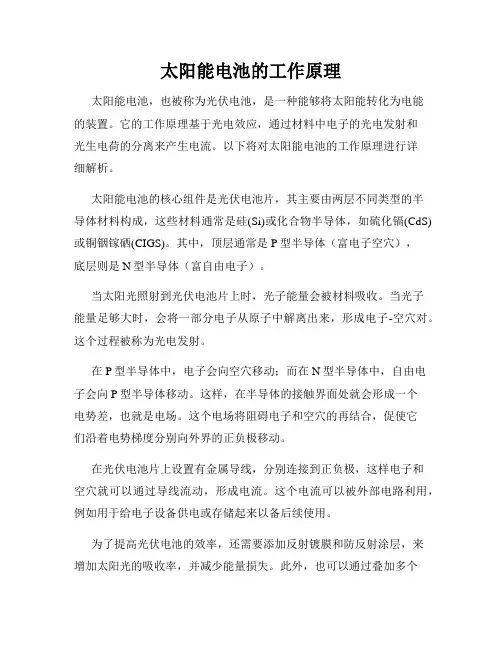

太阳能电池的工作原理太阳能电池，也被称为光伏电池，是一种能够将太阳能转化为电能的装置。
它的工作原理基于光电效应，通过材料中电子的光电发射和光生电荷的分离来产生电流。
以下将对太阳能电池的工作原理进行详细解析。
太阳能电池的核心组件是光伏电池片，其主要由两层不同类型的半导体材料构成，这些材料通常是硅(Si)或化合物半导体，如硫化镉(CdS)或铜铟镓硒(CIGS)。
其中，顶层通常是P型半导体（富电子空穴），底层则是N型半导体（富自由电子）。
当太阳光照射到光伏电池片上时，光子能量会被材料吸收。
当光子能量足够大时，会将一部分电子从原子中解离出来，形成电子-空穴对。
这个过程被称为光电发射。
在P型半导体中，电子会向空穴移动；而在N型半导体中，自由电子会向P型半导体移动。
这样，在半导体的接触界面处就会形成一个电势差，也就是电场。
这个电场将阻碍电子和空穴的再结合，促使它们沿着电势梯度分别向外界的正负极移动。
在光伏电池片上设置有金属导线，分别连接到正负极，这样电子和空穴就可以通过导线流动，形成电流。
这个电流可以被外部电路利用，例如用于给电子设备供电或存储起来以备后续使用。
为了提高光伏电池的效率，还需要添加反射镀膜和防反射涂层，来增加太阳光的吸收率，并减少能量损失。
此外，也可以通过叠加多个光伏电池片并连接在一起，形成太阳能电池板，以进一步提高太阳能的转化效率。
总结起来，太阳能电池的工作原理是基于光电效应，通过将太阳光的能量转化为电子-空穴对，再利用半导体材料中的电势差和金属导线的连接来产生电流。
这种通过太阳能转化为电能的技术在可再生能源领域起着重要的作用，有望为人类提供清洁、可持续的能源解决方案。
太阳能电池的工作原理与应用太阳能电池是一种利用太阳能转化为电能的设备，广泛应用于可再生能源领域。
本文将介绍太阳能电池的工作原理以及它在实际应用中的重要性。
一、太阳能电池的工作原理太阳能电池是通过太阳能的光线转化为电能的装置。
它主要由多个组件构成，包括硅片、P-N结、场效应晶体管等。
首先，硅片是太阳能电池的核心部件，通常采用单晶硅、多晶硅或非晶硅制成。
硅片的表面被分为P型和N型两部分，形成一个P-N结。
当光线照射在P-N结上时，光子的能量会激发硅片中的电子，使其跃迁到导带中，从而产生电流。
其次，场效应晶体管起到调节和放大电流的作用。
当光子激发了硅片中的电子后，电流会通过场效应晶体管进行调节并放大，最终输出为可用的电能。
总结起来，太阳能电池的工作原理可以概括为：太阳能的光线通过硅片的P-N结激发电子，产生电流；电流通过场效应晶体管调节和放大，最终输出为可用的电能。
二、太阳能电池的应用太阳能电池具有许多重要的应用，下面将介绍其中几个具有代表性的领域。
1. 太阳能发电太阳能电池广泛应用于太阳能发电系统中。
当太阳光照射到太阳能电池上时，光子会激发电子从而产生电流，这些电流可以被存储和使用。
太阳能发电是一种清洁、环保且可再生的能源，可以为家庭、企业甚至整个城市提供电力。
2. 太阳能热水器太阳能电池也可以用于太阳能热水器中。
太阳能热水器通过将太阳能电池转化的电能用来加热水，从而提供热水供应。
这种方式不仅节约了能源，还减少了对传统能源的依赖。
3. 太阳能照明太阳能电池还可以用于太阳能照明系统中。
太阳能光伏板可以将太阳能转化为电能，供给LED灯进行照明。
这种太阳能照明系统不需要电网供电，具有绿色环保、节能高效的特点。
4. 太阳能移动设备充电如今，越来越多的移动设备使用太阳能电池作为充电方式，例如太阳能手机充电板。
这些充电板可以将太阳能转化为电能，为手机、平板电脑等设备充电。
这种方式非常适合户外活动或缺乏电源的地方。

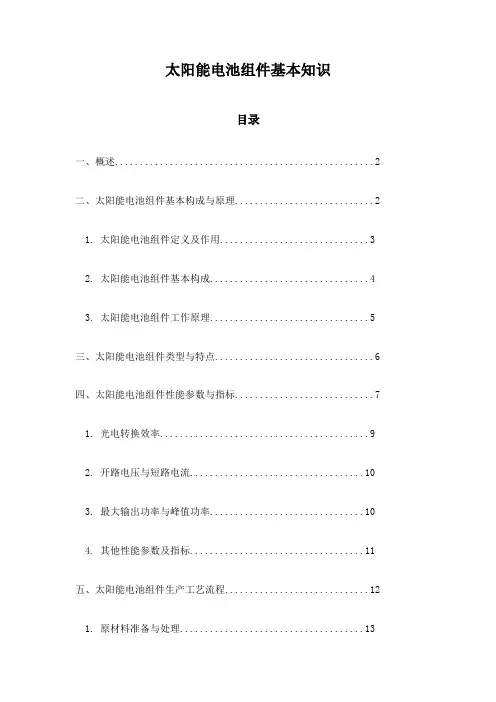

太阳能电池组件基本知识目录一、概述 (2)二、太阳能电池组件基本构成与原理 (2)1. 太阳能电池组件定义及作用 (3)2. 太阳能电池组件基本构成 (4)3. 太阳能电池组件工作原理 (5)三、太阳能电池组件类型与特点 (6)四、太阳能电池组件性能参数与指标 (7)1. 光电转换效率 (9)2. 开路电压与短路电流 (10)3. 最大输出功率与峰值功率 (10)4. 其他性能参数及指标 (11)五、太阳能电池组件生产工艺流程 (12)1. 原材料准备与处理 (13)2. 电池片制备及表面处理 (14)3. 封装工艺过程 (17)4. 测试与质量控制 (18)5. 包装与运输 (19)六、太阳能电池组件应用与安装维护 (20)1. 太阳能光伏发电系统应用概述 (21)2. 电池组件安装要求与注意事项 (22)3. 电池组件维护与故障排除方法 (22)4. 安全操作规范及预防措施 (23)七、市场发展趋势与前景展望 (25)1. 市场规模及增长趋势分析 (26)2. 技术创新方向探讨 (27)3. 未来发展趋势预测与展望 (28)4. 行业挑战与机遇分析 (29)一、概述太阳能电池组件是一种将太阳能转换为电能的重要光伏设备，它由多个太阳能电池单元组成，这些电池单元能够将太阳光的光子转化为电流，从而产生电能。
太阳能电池组件广泛应用于太阳能发电系统，为家庭、企业、公共设施等提供清洁能源。
太阳能电池组件的性能受到多种因素的影响，包括其使用的材料、制造工艺、结构设计以及环境条件等。
在选择和使用太阳能电池组件时，需要综合考虑这些因素，以确保其高效、稳定、安全地运行。
随着技术的不断进步和创新，太阳能电池组件的效率不断提高，成本逐渐降低，使得太阳能发电越来越具有竞争力和普及性。
太阳能电池组件将继续向着更高效率、更低成本、更广泛应用的方向发展。
二、太阳能电池组件基本构成与原理硅片：太阳能电池的主要材料，通常使用单晶硅或多晶硅制成。
光伏的组件和原理
光伏组件是太阳能光伏发电系统的重要部分，常见的组件包括太阳能电池板、支架和逆变器等。
太阳能电池板：光电转换的核心部件，由多个太阳能电池组成。
太阳能电池是一种半导体材料制成的电子器件，能够将太阳光转化为直流电能。
支架：用于固定太阳能电池板的金属架构，使其能够正面面对太阳，最大化吸收阳光的能量。
逆变器：太阳能电池板产生的直流电需要转换为交流电才能被使用，逆变器就是用来完成这个转换的设备。
逆变器将太阳能电池板产生的直流电转化为交流电，供给家庭或工业用户使用。
光伏发电的原理是基于光生电效应，即将太阳光能转化为电能的过程。
当太阳光照射到太阳能电池板上时，它会被太阳能电池中的半导体材料吸收，激发出电子。
这些激发的电子会在半导体材料中移动，从而产生电流。
两个不同类型的半导体材料之间形成的电场会使电子流动的方向一致，从而形成直流电。
太阳能电池板一般由硅材料制成，主要有单晶硅、多晶硅和非晶硅等不同类型。
这些材料的电子能级结构和能带宽度的不同决定了它们的光电转换效率和性能。
总体来说，光伏的组件和原理是通过太阳能光照射太阳能电池板，将光能转化为电能的过程，最终实现太阳能的利用和发电。
太阳能电池板原理及工作原理太阳能电池板，又称为光伏电池板，是一种利用光能直接转化为电能的装置。
它是太阳能发电系统的核心组件之一，具有环保、可再生、无噪音等优点，因此被广泛应用于太阳能发电领域。
太阳能电池板的原理是基于光电效应。
光电效应是指当光照射到物质表面时，光子会与物质的原子或分子相互作用，使得物质中的电子获得能量并跃迁到导电能带中，从而产生电流。
太阳能电池板利用这一原理，将光能转化为电能。
太阳能电池板的工作原理可以简单概括为光生电流与光生电动势的产生。
当太阳光照射到太阳能电池板上时，光子与太阳能电池板中的半导体材料相互作用，使得半导体中的电子被激发。
这些被激发的电子会在半导体中形成电流，即光生电流。
同时，光子的能量也会使得半导体材料中的原子或分子发生电离，产生正电荷。
由于电子和正电荷的分离，形成了电势差，即光生电动势。
这个电势差使得光生电流在电路中流动，从而产生了电能。
太阳能电池板的结构是由多个太阳能电池组成的。
每个太阳能电池都是由两层半导体材料构成的。
其中一层是P型半导体，另一层是N型半导体。
P型半导体中的杂质掺入物是三价元素，如硼，造成了电子的缺失，形成了空穴。
N型半导体中的杂质掺入物是五价元素，如磷，造成了电子的过剩。
当两种半导体材料接触时，形成了PN结。
PN结具有特殊的电学性质，即形成了内建电场，使得电子和空穴发生漂移，并在PN结附近形成耗尽层。
当太阳光照射到太阳能电池板上时，光子的能量会激发P型半导体中的电子跃迁到N型半导体中。
这些电子在PN结附近被内建电场分离，从而形成了电势差。
电子沿着外部电路流动，从N型半导体回到P型半导体，形成了光生电流。
而空穴则从P型半导体流向N 型半导体，形成了反向电流。
这样，太阳能电池板就产生了电能。
需要注意的是，太阳能电池板的工作效率受到多种因素的影响。
首先，光照强度是影响太阳能电池板输出功率的重要因素。
光照强度越大，太阳能电池板产生的电能就越多。
其次，太阳能电池板的温度也会影响其工作效率。
前言 太阳能光电池需要被连接（普通为串联），然后层迭封装起来，以防止受到损坏，这就是所谓的模块化封装，同时，该模块制程一般将依据电池种类和模块应用型态来决定。 一、电池串联 当制造太阳能光电模块时，太阳能电池首先必须以串联的方式（电池串行）连接，这是因为每单一硅晶太阳电池的各别电能输出是很低的。在串接程序里，每一个电池的前端接点将被焊接到下一个电池的后端接点之上，以便将每一个电池的前端负极连接到下一个电池的后端正极，也就是将若干电池作串联式的连接（图 1 ）。
然后，每一串序的开始和结束再向外延伸，以用于随后的电力连接。在大量生产时，所谓的 ” Tabber-Stringers” 机器经常被使用于自动化焊接。但是，顾客量身定作的电池产品则通常以手工制作。硅晶电池系一个接一个地在独立的制造工作站被连接；相反地，薄膜电池则借着独立层中沟槽的切割来予以完成，同时，电力连接则是电池组装的一主要部分；通常，雷射或机械线切被使用，将该材料切割成大约 1 公分宽的电池长条。 图 2 表示当电池被配置在前侧时，该组装之序列。此方式系使用在碲化镉(CdTe) 模块和大部分的非晶硅模块上面。首先，透明氧化物导电 (TCO) 层被分离成平行的长条状，然后太阳能电池层沈积在上面。接着，第二切段（太阳能电池层）有点偏离第一切段 (TCO) 来制作，但是仍然与后者平行。最后，再切割与制作第三切段后接点（金属层）。此方式制造了从一电池的后接点至下一电池的前接点之间的电力连接，使得各别电池长条能以串联的方式作相互的连接。参见图 3 ，该结构系以相类似的方式来成型：从后接点开始，铜铟硒 (CIS) 电池和非晶硅薄膜电池系以相反的顺序装配。 二、电池封装 为了保护电池对抗机械应力、曝晒和湿气，串接的电池被嵌进一透明的封装材料内，该封装材料同时能对该电池产生电绝缘的作用。为了结构上的稳定，该封装系统应用一覆板 (superstrate) 。大部分的案例系使用玻璃，但同时也可使用压克力、金属或塑料薄片。视制程而定，太阳电池可放在覆板材料之上、之后或之间。在太阳电池光感面之上的覆盖物以透明材料来制造是很重要的，因为越透明的材料能使更多的太阳能量投射在太阳电池之上。基于这个理由，低铁玻璃常当作前覆板来使用，因为它能够让 91% 的光线通过。该玻璃系经过回火处理的，以便强化其对抗高热能应力的特性。最近所开发的抗反射玻璃，使用烧熔制程或浸染涂布，因而具有抗反射涂层，能达成 96% 之光穿透率。使用此抗反射玻璃的太阳电池模块所吸收的能量比使用普通玻璃者多出约 3.5% 。目前使用较普遍的封装方式有三种：
‧乙烯醋酸乙烯共聚物 (EVA) 封装 ‧铁氟龙（ Teflon R ）封装 ‧铸造树脂封装
■乙烯醋酸乙烯聚合物 (EVA) 封装 当以 EVA 封装时，该电池串行在真空腔内系以正负压加温的方式进行层迭制程（真空层迭制程）。该 EVA 在此制程里被熔解，并将整个太阳电池包围起来。该 EVA 在正面需要抗紫外线的功能。在大部分的应用例中，这是一片高透明白色的回火玻璃（太阳玻璃），而其背榇可为一传统的硬化玻璃薄片或不透明薄膜。 EVA 封装大部分使用于制造标准和特殊之模块，最大所能装配的尺寸为2 公尺乘 3 公尺。随着模块尺寸的加大，在迭层期间该等电池将开始漂浮，这将使得在该等电池之间的间隙很难保持相等。然而，不同基板的使用将能够装配不同的迭层构型。（请参考图 4-7 ） ■铁氟龙（ Teflon R ）封装 此制程，类似 EVA 封装，是将太阳电池封闭在一特殊的含氟聚合物（ Teflon ）当中。不同于 EVA封装的是：该被铁氟龙封闭的太阳电池系放置在一基板平面之上，并且在正面不需要额外的覆盖（请参考图 8 ）。铁氟龙是一种抗紫外线、高透明、不沾灰尘且不会褪色的材料，更重要的是其具有无反射的表面。在此类模块当中，铁氟龙层在太阳电池上的厚度仅有 0.5 毫米，并且是一种良好的热导体，所以，既使没有隔热，铁氟龙层也能确保该电池受到良好的冷却作用。至于基板材料，传统硬化玻璃可被使用，只要其具备其它不透明材料（例如，金属、石板、混凝土和陶瓷）的结构强度即可。铁氟龙封装大部分使用于小尺寸的特殊模块（例如，太阳能屋瓦）。 ■铸造树脂封装 请参考图 9 ，树脂封装系运用一铸造程序：首先，黏着垫将该等太阳电池固定在两片玻璃之间，然后，在两侧利用具有黏性的透明分隔物，将该等薄片在边缘固定起来；上层系由一高透明硬化白玻璃所构成；下层则由符合结构上需求的传统硬化玻璃所构成；形成的空腔以高透明度的铸造树脂来填充，并使其硬化。 树脂的型态将决定是否需使用紫外线来实施硬化的程序，这对于后面玻璃层的设计占有重要的角色。如果所使用的树脂没用紫外线来硬化，则不可能在背面使用染色玻璃，因为太阳电池和染色层之间的树脂会因为缺乏紫外线而无法硬化。使用铸造树脂封装，将可装配 2.50 公尺乘 3.80 公尺之模块。此类封装的优点之一为：复数个电池能精确地被定位，这是因为在铸造时，它们的位置仍然保持一定，既使在大尺寸模块当中，仍能保持均匀的电池间隙。树脂封装通常使用在建筑一体的特殊模块使用设计之中（例如，帷幕、透明屋顶和太阳遮荫装置）。该使用于制造模块的树脂可同时当作窗户上的隔音玻璃。因此，一封装着铸造树脂的模块先天上就具有隔音的特性。
■薄膜电池模块封装的特色 薄膜电池的封装与硅晶电池的封装具有少许的不同点。首先，薄膜电池的初始模块已经具有一玻璃层（基板），其上面为半导体材料所涂布，而这些基板不可使用退火玻璃，因为使用于半导体涂布的高温将破坏玻璃的强度。 如果完工的薄膜模块需要符合类似韧性与脆性的特殊要求（诸如当其被使用在一冷帷幕的时候），该初始模块必须额外地加装一强化安全玻璃 (Toughened Safety Glass, TSG) 。所以，一具有 TSG 的薄膜模块总是由两层玻璃所构成。 因为使用在薄膜电池构装的是另一种涂布技术，其中，半导体材料不是涂布在基板的上面就是涂布在基板的后面，所以其位置乃依据该基板是当作前侧或者后侧而定（请参考图 2 与图 3 ）。同时，该半导体材料将影响到该模块的可能结构。 请参考图 10 ，当薄膜电池为非晶硅和 CdTe 类型时，半导体材料系涂布在基板玻璃的后方，该基板玻璃将同时放在模块前侧，以具有防止被阳光曝晒的功能。在 EVA 封装当中，当有如上述的特殊应用时，此类初始模块能使用 Tedlar 薄膜涂布在任何玻璃的后面，或者涂布在 TSG 之后。
当封装铜铟硒 (CIS) 电池模块和由金属薄膜所制成的非晶硅薄膜电池模块时，半导体薄膜系分别地涂布在基板玻璃和基板薄膜之上（图 11 ）。该铜铟硒 (CIS) 电池模块前侧另外有装置一防止被阳光曝晒的玻璃，如果需要的话，可同时使用一 TSG 层。 虽然 CIS 模块总是由两层玻璃所构成，但是薄膜形式的非晶硅模块并不需要任何的玻璃。若干小型初始模块单位的前侧系内镶在一含有 EVA 的含氟聚合物之中， ( 请参考上文 ' 铁氟龙 ' 上之通道 ) ，后面则以涂漆钢片来保持稳定。 当以树脂封装来装配薄膜模块时，前面或后面模块玻璃皆不可当作薄膜电池的基板玻璃来使用，因为此等薄片系由热强化玻璃（ HSG ）所制成。
如同单晶硅和非晶硅电池封装一般，该薄膜初始模块系放置和铸造于两模块玻璃片之间（图 12 ），因此，此类玻璃 - 玻璃模块系由三薄片所构成，并且厚度比单晶硅或多晶硅电池以树脂铸造封装的玻璃 - 玻璃模块要来得厚。 三、模块种类
商业上有使用各式各样的模块区分。该一般名词 ' 模块 ' （或面板）的更精确定义在于强调该模块的特定数量。模块可依据下列原则来归类：‧电池种类：单晶硅模块，多晶硅模块，薄膜电池（非晶硅、 CdTe 和 CIS 模块） ‧封装材料（该 'EVA 模块 ' 分类一般并不使用）： 铁氟龙模块，铸造树脂模块 ‧封装技术：迭层 ( 使用 EVA 或铁氟龙 ) 1 ‧基板： 薄膜模块， 玻璃 - 薄膜模块（或玻璃 -Tedlar 模块）， 金属 - 薄膜模块， 压克力塑料薄膜，玻璃 - 玻璃模块 ‧框架结构： 有框架的模块，无框架的模块（如前述的迭层模块） ‧特定结构或额外功能： 强化安全玻璃模块，迭层安全玻璃模块，隔热玻璃模块，用于过热窗装玻璃的隔热玻璃模块， 阶段隔热玻璃模块
另外，我们将就下类区分，作更详细地说明：
■标准模块
所谓标准模块系在每单位面积以最小成本达到最大能源产量所制造的模块者。这些模块大部分为EVA 封装玻璃 - 薄膜迭层，可提供固定尺寸和电力输出。这些标准模块可具有或不具有铝质框架（图13 表示该装框的步骤）。标准模块安装的地点为形状与尺寸无特殊要求的地点，它们不是附着于标准基础框架，就是与特殊的外型系统相配合，例如，建筑一体系统。一标准模块系由 36 至 72 个电池所组成，所具有的电力输出为 50-140Wp( 晶硅电池 ) 。该等电池时常以四连续列来安装，所造成的矩形模块尺寸，将例如， 1.0 公尺乘 0.5 公尺。节省材料、简单安装、新型系统设计以及美观需求表示：今天的标准模块所提供标称的电力功率可高达 340Wp(220 颗电池 ) ，并具有 2.5 公尺乘1.25 公尺之尺寸。 ■特殊模块 特殊模块为用于特殊用途的大量制造者。在这些使用例，特殊材料或特殊框架可被使用。特殊模块的范例可包括：轻型模块，其所有小尺寸皆可应用和使用于太阳能车、船舶、露营或太阳能瓦者；太阳能瓦，其所需要的框架为能够确保屋顶不漏水和防下雪者。 ■客户定作模块 客户定作的模块系用于特定地点的特殊装配。这将可能是冷或热帷幕、窗装玻璃的屋顶或遮阳装置。该安装地点将决定模块的结构、尺寸和形状；客户定作的设计可能性将在下章节详细说明。 四、 PV 模块的设计方向 太阳能光电模块主要是安装在建筑物里面或外表。基于此理由，太阳光电模块不应该考虑仅是一用于发电的技术
