激光雷达的工作原理与信号处理激光雷达（Light Detection and Ranging，简称LiDAR）是一种利用激光束探测目标并测量其距离、速度和方向等信息的技术。
它在自动驾驶、环境监测、地图绘制等领域得到广泛应用。
本文将探讨激光雷达的工作原理以及信号处理方面的内容。
一、激光雷达的工作原理激光雷达通过发射一束窄束激光，然后测量激光束被目标物体反射后返回的时间和强度，从而实现测量目标物体的距离和形状等信息。
其工作原理可以分为激光发射、目标反射和激光接收三个过程。
1. 激光发射：激光雷达通过激光发射器发射一束激光束。
一般而言，激光雷达会采用红外激光作为发射光源，因为红外激光有较好的穿透能力和抗干扰性。
2. 目标反射：激光束照射到目标物体上后，会被目标反射回来。
目标物体的形状、颜色和表面材质等因素会影响激光的反射情况。
3. 激光接收：激光雷达接收到目标反射回来的激光束，并通过接收器将激光信号转换为电信号进行处理。
接收器通常包括光电二极管和放大器等组件，用于接收和放大反射信号。
二、激光雷达信号处理激光雷达通过对接收到的激光信号进行处理，可以获得目标物体的距离、速度和方向等信息。
信号处理在激光雷达系统中起着重要的作用，是激光雷达工作的关键环节。
1. 距离测量：利用激光束的发射和接收时间差，可以计算出目标物体与激光雷达之间的距离。
一般来说，激光雷达系统会使用飞行时间（Time of Flight）或相位差测量法（Phase Shift）来实现精确的距离测量。
2. 速度测量：通过分析接收到的激光信号的频率变化，可以获得目标物体的速度信息。
激光雷达通常采用多普勒效应来实现速度测量，即利用光频移变化进行速度测量。
3. 方向测量：利用激光雷达的扫描方式，即通过旋转或扫描来覆盖整个空间，可以获得目标物体的方向信息。
通常情况下，激光雷达会采用机械扫描或电子扫描的方式进行方向测量。
4. 数据处理：激光雷达系统会通过采样和数字信号处理技术对接收到的激光信号进行滤波、去噪和数据分析等处理。

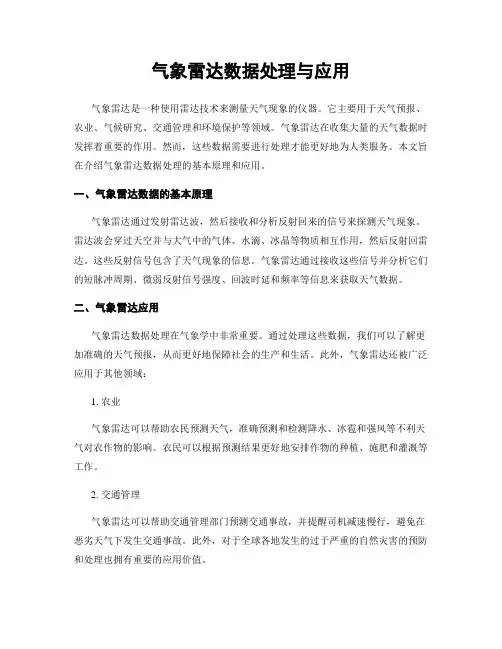

气象雷达数据处理与应用气象雷达是一种使用雷达技术来测量天气现象的仪器。
它主要用于天气预报、农业、气候研究、交通管理和环境保护等领域。
气象雷达在收集大量的天气数据时发挥着重要的作用。
然而，这些数据需要进行处理才能更好地为人类服务。
本文旨在介绍气象雷达数据处理的基本原理和应用。
一、气象雷达数据的基本原理气象雷达通过发射雷达波，然后接收和分析反射回来的信号来探测天气现象。
雷达波会穿过天空并与大气中的气体、水滴、冰晶等物质相互作用，然后反射回雷达。
这些反射信号包含了天气现象的信息。
气象雷达通过接收这些信号并分析它们的短脉冲周期、微弱反射信号强度、回波时延和频率等信息来获取天气数据。
二、气象雷达应用气象雷达数据处理在气象学中非常重要。
通过处理这些数据，我们可以了解更加准确的天气预报，从而更好地保障社会的生产和生活。
此外，气象雷达还被广泛应用于其他领域：1. 农业气象雷达可以帮助农民预测天气，准确预测和检测降水、冰雹和强风等不利天气对农作物的影响。
农民可以根据预测结果更好地安排作物的种植、施肥和灌溉等工作。
2. 交通管理气象雷达可以帮助交通管理部门预测交通事故，并提醒司机减速慢行，避免在恶劣天气下发生交通事故。
此外，对于全球各地发生的过于严重的自然灾害的预防和处理也拥有重要的应用价值。
3. 环境保护气象雷达可以检测空气中的污染物，评估污染物的散布分布，提供重要的环境数据。
三、气象雷达数据处理气象雷达数据处理包括数据预处理、数据匹配、数据处理和数据表达。
数据预处理通常包括将原始数据转换为电子信号，然后进行数字化和滤波。
数据匹配则是将数据与天气现象的类型相对应，这可通过数据分割算法来实现。
数据处理可以采用参考反射率技术和计算球技术，以提高雷达图像的分辨率和信噪比。
数据表达的目的是将处理后的数据以图像、视频或数据图的形式展示出来。
四、气象雷达数据处理的挑战气象雷达数据处理的主要挑战在于数据的时空分辨率和精度。
同时，气象数据的容量也非常大，需要专业高效的计算机处理和存储。

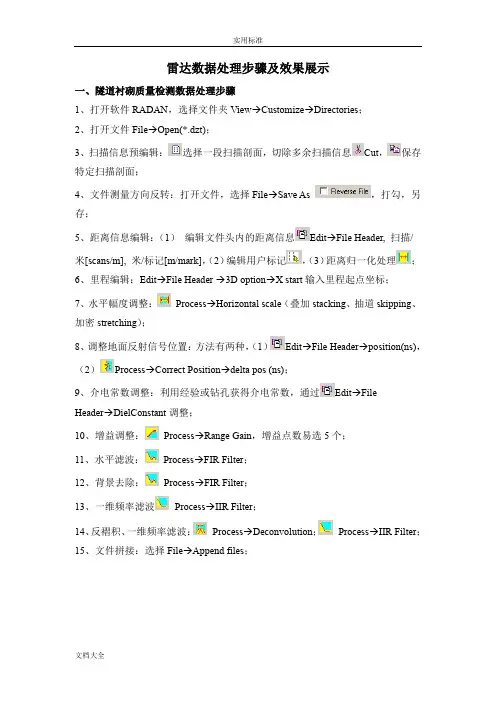

雷达数据处理步骤及效果展示一、隧道衬砌质量检测数据处理步骤1、打开软件RADAN，选择文件夹View→Customize→Directories；2、打开文件File→Open(*.dzt)；3、扫描信息预编辑：选择一段扫描剖面，切除多余扫描信息Cut，保存特定扫描剖面；4、文件测量方向反转：打开文件，选择File→Save As ，打勾，另存；5、距离信息编辑：（1）编辑文件头内的距离信息Edit→File Header, 扫描/米[scans/m], 米/标记[m/mark]，（2）编辑用户标记，（3）距离归一化处理；6、里程编辑：Edit→File Header →3D option→X start输入里程起点坐标；7、水平幅度调整：Process→Horizontal scale（叠加stacking、抽道skipping、加密stretching）；8、调整地面反射信号位置：方法有两种，（1）Edit→File Header→position(ns)，（2）Process→Correct Position→delta pos (ns)；9、介电常数调整：利用经验或钻孔获得介电常数，通过Edit→FileHeader→DielConstant调整；10、增益调整：Process→Range Gain，增益点数易选5个；11、水平滤波：Process→FIR Filter；12、背景去除：Process→FIR Filter；13、一维频率滤波Process→IIR Filter；14、反褶积、一维频率滤波：Process→Deconvolution；Process→IIR Filter；15、文件拼接：选择File→Append files；特别说明：步骤11、12、13、14可根据数据质量、分析目的、异常类型等有选择性的使用，可能因选择不当而压制有效信号。
二、处理效果展示1、打开软件RADAN，选择文件夹视图→自定义→文件目录.2、文件显示文件 打开(*.dzt)。
雷达系统的信号处理与目标跟踪算法研究一、引言雷达系统作为一种主要的侦测与追踪技术，广泛应用于军事、航空、航海等领域。
而雷达系统的信号处理与目标跟踪算法则是实现雷达系统高效运行的关键技术之一。
本文将探讨雷达系统信号处理与目标跟踪算法的研究进展以及未来发展方向。
二、雷达信号处理算法研究1. 脉冲雷达信号处理算法脉冲雷达信号处理算法主要包括距离测量与速度测量两个关键步骤。
距离测量通过测量脉冲信号的往返时间来计算目标与雷达的距离，常用的算法包括基于脉冲压缩的距离测量算法。
速度测量则通过测量脉冲信号的多普勒频移来计算目标的速度，常用的算法包括快速傅里叶变换（FFT）和自相关函数法。
2. 连续波雷达信号处理算法与脉冲雷达不同，连续波雷达信号处理算法主要通过测量目标回波信号的相位差来计算目标与雷达的距离和速度。
常用的算法包括交叉乘积法和相干处理法。
这些算法在抑制杂波干扰、提高目标检测效率等方面具有一定优势。
3. 雷达信号处理优化算法为了降低雷达系统功耗和数据处理复杂性，研究人员还提出了一系列优化算法。
其中一项重要的优化算法是基于压缩感知理论的稀疏信号重建算法，可以通过获取少量的非零系数来恢复原始信号，从而有效降低雷达系统的采样频率。
三、目标跟踪算法研究1. 单目标跟踪算法单目标跟踪算法主要通过目标的运动预测和特征匹配来实现。
常用的算法包括Kalman滤波器、粒子滤波器以及相关滤波器。
这些算法在实时性和准确性方面具有一定的优势，但在复杂场景下的鲁棒性还有待改进。
2. 多目标跟踪算法多目标跟踪算法则是在处理复杂场景下的目标跟踪问题上进行的研究。
常用的算法包括多假设跟踪算法和基于关联方法的跟踪算法。
这些算法可以有效处理目标交叉、遮挡、分裂等问题，提高目标跟踪的准确性和鲁棒性。
四、未来发展方向1. 强化学习在雷达信号处理与目标跟踪中的应用强化学习作为一种机器学习方法，具有在复杂环境下智能决策的能力。
将其应用于雷达信号处理和目标跟踪中，可以通过大量仿真和实验强化算法，在不断优化的过程中提高雷达系统的性能。
雷达信号处理原理雷达信号处理原理是指将雷达接收到的信号进行处理和分析的过程，以提取有用的信息和数据。
雷达信号处理是雷达技术的核心之一，对于雷达系统的性能和效果起着重要的影响。
一、信号接收与采样雷达系统首先接收到由雷达发射器发射出来的脉冲信号。
这些信号经过天线接收后，进入到接收机中。
在接收机中，会进行信号预处理，包括了低噪声放大、滤波和混频等环节。
经过预处理后的信号会进行采样，将连续的模拟信号转换为离散的数字信号。
二、脉冲压缩在雷达接收到信号后，有时候会出现回波信号的时间宽度很宽的情况，这样就会导致目标的分辨能力变差。
为了解决这个问题，需要对信号进行脉冲压缩处理。
脉冲压缩通过降低脉冲信号的时域宽度，来提高雷达的分辨能力。
三、目标检测与跟踪在经过脉冲压缩后，雷达系统需要进行目标检测和跟踪。
目标检测是指通过对接收到的信号进行处理，找出其中的目标信息，即在雷达图像或雷达数据中找到目标的位置和特征。
目标跟踪是指对已经检测到的目标进行跟踪，通过对目标连续观测信息的处理，估计目标的位置和运动状态。
四、信号解调与波形重建在目标检测和跟踪之后，雷达系统需要对信号进行解调和波形重建。
解调是将接收到的信号还原成原始的调制信号，以便进一步分析和处理。
波形重建是指通过对解调后的信号进行处理和滤波，将信号还原成接收到的原始信号。
五、特征提取与分析在信号解调和波形重建之后，雷达系统需要进行特征提取和分析。
特征提取是指从原始信号中提取出与目标有关的特征和参数，比如目标的尺寸、速度、形状等。
特征分析是对提取出的特征进行进一步的处理和分析，以得到更深入的目标信息。
六、信号处理算法与技术雷达信号处理过程中，需要运用各种信号处理算法和技术。
常见的信号处理算法包括了滤波、频谱分析、时域分析、相关分析等。
此外，雷达信号处理还与数字信号处理、图像处理等领域相结合，采用了很多先进的技术和方法。
七、数据处理与决策最后，经过了信号接收、压缩、检测、跟踪、解调、波形重建、特征提取和分析等多个环节的处理，雷达系统会得到一系列的数据和信号。
雷达信号处理算法的研究与开发雷达技术是现代武器系统中非常重要的一项技术之一，通过雷达技术可以对周围环境进行高精度探测和监测。
而在雷达探测中，信号处理算法的开发和研究也是非常重要的一环。
本文将对雷达信号处理算法的研究与开发进行探讨。
一、雷达信号处理算法概述雷达信号处理算法是针对雷达信号进行数学分析和处理，以提取出所需信息的技术。
根据雷达数据处理过程中的不同特点，主要有以下几种算法：1.脉冲压缩处理算法脉冲压缩处理是一种常见的雷达信号处理算法，它通过改善雷达系统的波形性能，使得雷达系统可以得到更高的分辨率和灵敏度。
脉冲压缩算法的优势在于可以使雷达系统获得更高的距离和速度分辨率，并且可以解决距离和速度测量中的盲区问题。
2.多普勒滤波算法多普勒滤波是通过对雷达返回信号中的多普勒频率进行过滤和分析，以得到所需信息的算法。
多普勒滤波算法的优势在于可以对多个目标同时进行跟踪，并可以对相同多普勒频率的多个目标进行区分。
3.协方差矩阵处理算法协方差矩阵处理是一种基于雷达信号统计特性的处理算法，它可以对雷达返回信号进行统计分析，提取目标特征信号并进行目标检测和跟踪。
协方差矩阵算法的优势在于可以对多个目标进行同时检测和跟踪，并减少误检率和漏报率。
二、雷达信号处理算法的研究在雷达信号处理算法的研究中，主要有以下几个方向：算法优化和改进是针对现有算法进行修改和改良，以提高算法的性能和实用性。
例如，在脉冲压缩算法中，可以改善波形的带宽和幅度，以得到更高的分辨率和灵敏度。
而在多普勒滤波算法中，可以通过改变滤波器的参数和结构，以对多个目标进行同时检测和跟踪。
2.新算法的研究和应用新算法的研究和应用是针对雷达信号处理中新的算法和技术进行研究和应用，以提高雷达系统的性能和功能。
例如，目前一些新的算法如相位编码和压缩感知等，可以在雷达信号处理中实现目标检测和跟踪，同时还可以大幅度降低雷达系统成本。
3.理论研究和模拟仿真理论研究和模拟仿真是对雷达信号处理算法进行分析和研究的一种方法，通过建立模型和进行仿真实验，可以对算法的性能和适用性进行分析和评估。
第5章雷达信号处理5.1 雷达信息处理综述在20世纪70年代初出现的村船用ARPA设备中，将雷达、陀螺罗经、计程仪及其它传感器信息通过若干处理机和专用快速硬件，进行综合处理，从而实现后面将要讨论的船用ARPA的各种功能。
可见，雷达信号、数据处理在包括船用ARPA系统等各种雷达应用系统中占有十分重要的地位。
雷达信号处理用在目标回波信号检测之前，而数据处理（含数据录取、目标跟踪、识别、计算、危险判断等）则在检测之后。
船用雷达ARPA系统包括传感器（俗称“雷达头”）和雷达信号处理、数据处理及ARPA 终端显示等部分部分，构成的雷达ARPA系统的简化原理框图，如图5－1所示。
图5－1雷达ARPA系统简化原理框图雷达信号处理内容这里指的是从传感器（雷达头）取得目标的回波视频信号后进入“雷达信号处理器”，处理的内容包括原始视频信号的量化处理，即通过A／D处理和杂波处理。
并在此基础上，进行目标信号检测并利用一定的方法来抑制海浪、雨雪、相邻同频段雷达以及机内噪声等各种干扰杂波，处理后的视频信号在和某个检测门限进行比较，若信号招过检测门限，则被判断为“发现”目标，过程是自动的，即目标自动检测，然后将目标信号输送到“数据录取器”，以测量目标的距离、航向、航速等数据以及未来可能应用的其它一些目标特性。
数据录取器输出的便是目标观测值的估计，称为目标点迹。
数据录取是由ARPA计算机来实现的。
由数据录取器输出的目标点迹数据，在“数据处理器”中完成各种相关处理。
雷达数据处理这里指的是雷达从数据录取器取得目标的位置、运动参数（如径向距离、径向速度、方位等）后进行的对目标测量数据进行互联、跟踪、滤波、平滑预测等运算。
这些处理可以有效地抑制测量过程中引入的随机误差，精确估计目标位置和有关的运动参数（如航向、航速等），预测目标下一个时刻的位置，并继续进行跟踪，形成稳定的目标航迹。
同时，还要进行船舶与船舶间的碰威判断、报警等的各种数据处理，形成船用ARPA系统相应的各种功能，而这些功能均可在终端显示屏上进行操控显示。
气象雷达数据的处理与应用气象雷达作为一种重要的气象观测工具，能够提供有关大气中云雨等气象目标的位置、强度、速度等信息。
这些数据对于天气预报、气象研究、航空安全等领域都具有重要意义。
然而，要从原始的气象雷达数据中获取有用的信息，需要进行一系列复杂的数据处理和分析工作，并且将处理后的数据应用到实际的业务和研究中。
气象雷达数据的获取通常通过雷达发射电磁波，并接收由目标物反射回来的回波信号。
这些回波信号包含了丰富的信息，但也存在着各种噪声和干扰。
因此，数据处理的第一步就是对原始数据进行预处理，包括去除噪声、校准雷达参数、校正地物杂波等。
去除噪声可以采用滤波算法，如中值滤波、均值滤波等，以减少随机噪声对数据的影响。
校准雷达参数则是确保雷达测量的准确性，比如对发射功率、接收灵敏度等进行校准。
地物杂波的校正则是识别并去除由山脉、建筑物等固定地物反射产生的杂波信号。
在预处理之后，需要对数据进行分析和提取有用的特征。
这包括对回波强度的分析，以确定降水的强度和类型；对回波速度的分析，以获取大气中的风场信息；对回波的频谱特征进行分析，以了解降水粒子的大小和分布等。
对于回波强度的分析，可以通过设定不同的阈值来划分降水的强度等级，如小雨、中雨、大雨等。
回波速度的分析通常采用多普勒效应原理，通过测量回波信号的频率变化来计算目标物的移动速度，从而得到风场信息。
气象雷达数据的处理还包括数据的合成和拼图。
由于单个雷达的观测范围有限，为了获得更全面的气象信息，需要将多个雷达的数据进行合成和拼图。
这需要对不同雷达的数据进行坐标转换、时间同步和数据融合，以形成一个统一的大范围的气象观测图像。
在数据合成和拼图过程中，还需要考虑不同雷达之间的观测差异和误差，采用合适的算法进行校正和融合。
处理后的气象雷达数据有着广泛的应用。
在天气预报方面，它可以帮助预报员更准确地预测降水的发生时间、位置、强度和持续时间，以及风暴的移动路径和发展趋势。
通过实时监测雷达回波的变化，结合数值天气预报模式，可以提前发布预警信息，为公众和相关部门提供及时的气象服务，减少气象灾害带来的损失。
