ANSYS 引用 log
文件整理心得
1. 要注意时间，因为每次做的东西都会跟在 log
文件后面，所以要根据时间取舍，不是所有 的

log
文件中的内容就有用的，一开始我建议从新建一个文件开始。

2. 最好每做一步看一下 log
文件，可以知道自己的操作对应哪些命令。

3.
有些关于存盘、显示视角等命令可以删除。

4.
选取实体时往往会产生很多命令，可以简化。

5. 整理命令流时要新建立一个文本文件，以便从 log
文件中拷贝所需要的。

6. File 菜单中的 Read input from
可以读入自己所建立的命令流来执行。

7.
可以增加注释语句以增强可读性。

下面以一简单模型为例大致说明一下：
/BATCH
/COM,ANSYS RELEASE 5.7.1 UP20010418 15:42:42 09/12/2003
/input,menust,tmp ,'',,,,,,,,,,,,,,,,1
/GRA,POWER
/GST,ON
/PLO,INFO,3

/COL,PBAK,ON,1,BLUE
这一段基本上没有用，是开始的设置，每个分析都是差不多这样，因此可以删

除。
/PREP7

进入前处理器。在这一句前面可以加上 fini /clear ，这样可以把模型原来的内容清空。
!*
!*
定义单元
MPTEMP ,,,,,,,,
MPTEMP ,1,0
MPDATA,EX,1,,2e11
MPDATA,PRXY,1,,0.33
MPTEMP ,,,,,,,,
MPTEMP ,1,0
MPDATA,DENS,1,,2700
定义材料类型 。可简化为：
MP,EX,1,2E11 MP ,PRXY,1,0.33 MP ,DENS,1,2700
K,1,0,0,,
K,2,50,0,,
K,3,50,10,,
K,4,10,10,,
K,5,10,50,,
K,6,0,50,,
建立关键点
FLST,2,6,3
FITEM,2,1
FITEM,2,2
FITEM,2,3
FITEM,2,5
FITEM,2,6
A,P51X
将几个关键点连接成面。 这里， 关键点是通过鼠标选取而得到，因此命令较多，其实这一段
可以改为， A,1,2,3,4,5,6, 具体如何改写可以参考 FLST,FITEM 命令的帮助
ESIZE,1,0,
设置单元大小
CM,_Y,AREA
ASEL, , , , 1
CM,_Y1,AREA
CHKMSH,'AREA'
CMSEL,S,_Y
!*
AMESH,_Y1
EPLOT
这一段的含义是对所选择的面 1 进行网格划分，可以改写成 AMESH,1 。
FINISH
退出前处理器
/SOLU
进入求解器
FLST,2,1,4,ORDE,1
!* /GO
DL,P51X, ,ALL, 给选择的线加位移约束。 可以改写成： DL,5,,ALL

FLST,2,2,4,ORDE,2
FITEM,2,2
FITEM,2,-3
/GO
!*
SFL,P51X,PRES,1000,

给选择的线加压力，可以改写成 SFL,3,PRES,1000 SOLVE 求
解
FINISH

退出求解器
/POST1

进入后处理器
SET,FIRST

读出第一个解集
PLNSOL,U,SUM,0,1
画出节点位移解。

SFL,2,PRES,1000
因此整理后的命令流文件如下：
fini
/clear
/PREP7
!
定义单元

ET,1,PLANE42
!
定义材料

MP,EX,1,2e11
MP,PRXY,1,0.33
MP,DENS,1,2700
!
建立模型

K,1,0,0,,
K,2,50,0,,
K,3,50,10,,
K,4,10,10,,
K,5,10,50,,
K,6,0,50,,
A,1,2,3,4,5,6,
!
划分网格

ESIZE,1,0,
AMESH,1
FINISH
/SOLU !
添加约束

DL,5,,ALL
SFL,3,PRES,1000
SFL,2,PRES,1000
SOLVE
FINISH
/POST1
SET,FIRST
PLNSOL,U,SUM,0,1

合集下载

ansys使用经验

ansys使用经验

1.对于周期对称结构只用取一个周期进行分析，对得出的结果进行扩展可以得到整个模型的分析结果，当一开始就对整个模型进行分析时，有可能因为划分的网格并非周期对称而影响求解精度。

2.对于复杂形体划分网格时需要对模型进行切割，切割后能进行规则划分的部分进行规则划分，不能进行规则划分的部分采用自由划分，然后用modify mesh的change tet命令在二者的边界处形成金字塔形过渡单元。

3.对模型的网格划分必须规范，网格划分不同则求解结果也不同。

4.扫略网格对模型的要求比映射网格要低，如果模型在某个方向上的拓扑形式始终保持一致，则可用扫略网格划分功能来划分网格。

5.对于柔－柔接触，目标面和接触面的不同选择会产生不同的穿透，并且影响求解精度:接触面和目标面确定准则－如凸面和平面或凹面接触，应指定平面或凹面为目标面；－如一个面上的网格较粗而另一个面上的网格较细，应指定粗网格面为目标面；－如一个面比另一个面的刚度大，应指定刚度大的面为目标面；－如一个面为高阶单元而另一面为低阶单元，应指定低阶单元面为目标面；－如一个面比另一个面大，应指定大的面为目标面。

6.要对一个面施加扭矩，可以对面中心的关键点划分网格（Target170单元），然后对此关键点分网后所得的node和要施加扭矩的面之间建立接触(pilot node)，然后对pilot node施加扭矩即可，若面的中心无关键点则可先在其中心创建一个节点，其余操作同上关键点操作（最好另建节点而不使用几何对象中已有的关键点）。

此方法对空心轴同样适用，在轴孔中心建立一个节点即可。

(见帮助文档help>>Contact Technology Guide>>Multipoint Constrains and Assemblies>> Surface-Based constraints)7.接触分析时，在initial penetration选项中选择exclude everything可以排除初始渗透的影响。

ansys学习总结

ansys学习总结

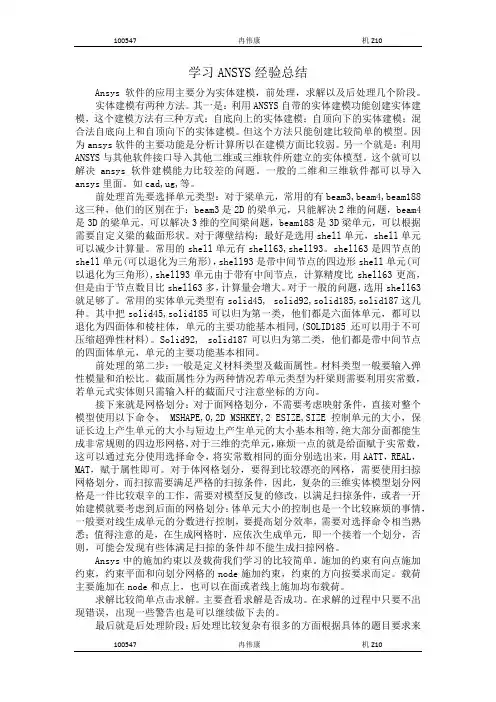

学习ANSYS经验总结Ansys软件的应用主要分为实体建模，前处理，求解以及后处理几个阶段。

实体建模有两种方法。

其一是：利用ANSYS自带的实体建模功能创建实体建模，这个建模方法有三种方式：自底向上的实体建模；自顶向下的实体建模；混合法自底向上和自顶向下的实体建模。

但这个方法只能创建比较简单的模型。

因为ansys软件的主要功能是分析计算所以在建模方面比较弱。

另一个就是：利用ANSYS与其他软件接口导入其他二维或三维软件所建立的实体模型。

这个就可以解决ansys软件建模能力比较差的问题。

一般的二维和三维软件都可以导入ansys里面。

如cad,ug,等。

前处理首先要选择单元类型：对于梁单元，常用的有beam3,beam4,beam188这三种，他们的区别在于：beam3是2D的梁单元，只能解决2维的问题，beam4是3D的梁单元，可以解决3维的空间梁问题，beam188是3D梁单元，可以根据需要自定义梁的截面形状。

对于薄壁结构：最好是选用shell单元，shell单元可以减少计算量。

常用的shell单元有shell63,shell93。

shell63是四节点的shell单元(可以退化为三角形)，shell93是带中间节点的四边形shell单元(可以退化为三角形),shell93单元由于带有中间节点，计算精度比shell63更高，但是由于节点数目比shell63多，计算量会增大。

对于一般的问题，选用shell63就足够了。

常用的实体单元类型有solid45, solid92,solid185,solid187这几种。

其中把solid45,solid185可以归为第一类，他们都是六面体单元，都可以退化为四面体和棱柱体，单元的主要功能基本相同,(SOLID185还可以用于不可压缩超弹性材料)。

Solid92, solid187可以归为第二类，他们都是带中间节点的四面体单元，单元的主要功能基本相同。

前处理的第二步：一般是定义材料类型及截面属性。

ANSYS整理

ANSYS整理

ANSYS整理⼀、ANSYS 图形⽤户界⾯（GUI ）⼀、主要命令：图形⽤户界⾯包含六个窗⼝：1. 实⽤菜单（Utility Menu ）；2. 输⼊窗⼝ ( Input Windows )；3. 主菜单 ( Main Menu )；4. 输出窗⼝ ( Output Menu )；5. ⼯具条 ( Toolbar )；6. 图形窗⼝ (Graphics Windows) 。

此处重点介绍实⽤菜单（Utility Menu ）。

实⽤菜单（Utility Menu ）包括：?File （⽂件）?Select （选择）?List （列表）?Plot （显⽰）?Plotctrl （显⽰控制）? WorkPlane （⼯作平⾯）?Parameters （参数化）?Macro （宏）?Menuctrls （菜单控制）?Help （帮助）1. File （⽂件）①设置⼯程名和标题Clear&Start New 清除当前的分析过程并进⾏新的分析，以当前⼯程名命名。

要慎⽤本命令。

?Change jobname 设置新的⽂件名，后续操作以新⽂件名作为⽂件名。

?Change Title 在图形窗⼝中定义主标题②保存⽂件Save as Jobname.db 将数据库保存为当前⽂件名 ?Save as 把数据库保存为新的名③读⼊⽂件Resume jobname.db 回复当前正在使⽤的⼯程 ?Resume from 回复⽤户选择的⼯程 ?Read Input from 读⼊并执⾏整个命令序列Import 从其它软件中输⼊⼏何模型：ANSYS ⽀持的输⼊接⼝有IGES 、SAT 、Pro/E 、UG 和PARA 等。

?Export 输出⼏何模型：输出接⼝为IGEES ?Report Generator 报告⽣成器④退出ANSYSExit 每次退出都要保存有⽤的⽂件。

Write db log file 把数据库的输⼊信息写到⼀个记录⽂件中2. Select （选择）①选择图元Entities 在图形窗⼝上选择图元②组件和部件Comp/Assembly 对组件和部件进⾏操作 ?组件：选取的某类图元的集合，只包含⼀类图元 ?部件：组件的集合，可以包含组件和图元③全部选择Everything 选择模型的所有项⽬下的所有图元。

Ansys学习记录(问题及解决办法)

Ansys学习记录(问题及解决办法)

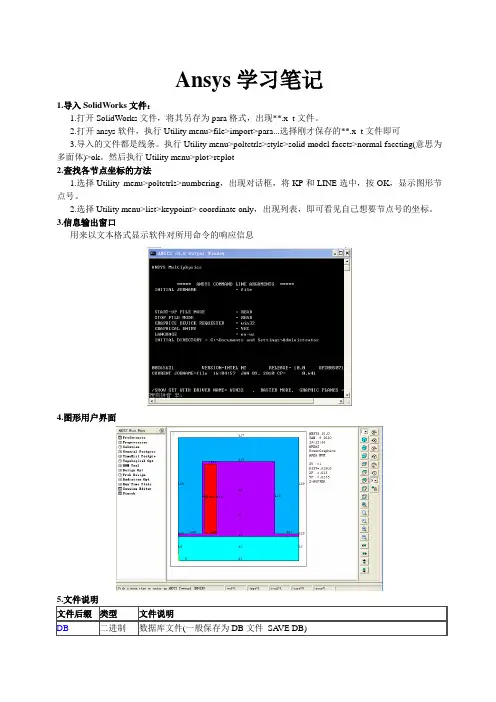

Ansys学习笔记1.导入SolidWorks文件：1.打开SolidWorks文件，将其另存为para格式，出现**.x_t文件。
