ARM综合设计《实时温控报警器设计》任务书

  • 格式：doc
  • 大小：40.00 KB
  • 文档页数：4

第 1 页 共 4 页

综合设计（大型作业）任务书

（2011~2012学年第2学期）

题目：
实时温控报警器设计

系 部
电子与信息工程系

专业班级
工程09秋 班

学生姓名
学 号
设计期限
2012年6月4日~ 6月29日

指导教师
系负责人
(签章)


日 期： 2012年 5 月 30 日
第 2 页 共 4 页

一、综合设计目的
通过本次综合设计，运用已学的课程知识，根据题目要求进行软硬件系统的设计和调试,
对《嵌入式系统原理与应用》课程中涉及的芯片结构、控制原理、硬件和编程等方面有一定
的感性认识和实践操作能力，从而加深对本课程知识点的理解，使学生应用知识能力、设计
能力、调试能力以及报告撰写能力等方面有显著提高。

二、
综合设计题目及设计要求

1、题目:
实时温控报警器设计
2、设计要求：

利用实验系统的资源来设计一个“带液晶屏显示的实时温控报警器”。
控制面板包括：1602液晶显示显示、十个数字按键键盘、电源按键、电源指示灯、运
行键。
工作流程如下：
(1) 按下电源键，电源指示灯亮，通过数字键设定需控制的温度，并在液晶屏幕上显示；
(2) 温度设定完后，启动系统运行，启动加热器，对水进行加热；
(3) 1602液晶屏幕实时显示当前的温度，超过设定温度值时，关闭加热器，并使报警
指示灯亮；
(4)运行过程中，若再按下电源键，则系统停止，电源指示灯灭。

三、
综合设计具体内容及要求

综合设计任务及工作量的要求(包括综合设计说明书，图纸，实物样品等要求）。
根据任务书要求，在教师的指导下，独立完成设计方案，根据各模块功能，运用相关知
识完成各功能模块的详细设计，调试及系统测试。
1、硬件设计
（1）原理图设计要符合项目的工作原理，连线要正确，能正确使用嵌入式的内部资源；
（2）图中所使用的元器件要合理选用，电阻，电容等器件的参数要正确标明；
（3）原理图要完整，CPU，外围器件，扩展接口，输入/输出装置要一应俱全；了解嵌
入式应用的一般步骤和调试方法；
第 3 页 共 4 页

2、软件设计
（1）根据要求，将整体项目分解成若干个子功能模块，每个功能模块完成一个特定的
功能，能正确使用嵌入式的内部资源；
（2）根据总体要求及分解的功能模块，确定各功能模块之间的关系，设计出完整的程
序流程图；
（3）掌握常用程序的编写方法（如显示、键盘、中断和定时器等）；
（4）掌握软件的调试方法（模拟仿真），了解嵌入式应用的一般步骤和调试方法。
3、系统安装调试

（1）根据原理图设计要求，将在PCB板上焊接所选元器件；
（2）根据原理图设计要求，连接各功能模块，完成系统整体组建；
（3）将设计完的程序输入，汇编，排除语法错误，生成编译文件；
（4）将汇编后生成的编译文件传送到实验装置，执行该程序，检查该程序、是否达到
设计要求，若未达到，修改程序，直到达到要求为止；
（5）能区分系统故障部位（硬件还是软件）并能排除。
4、设计报告
每个小组每位同学要上交一份完整的综合设计报告（统一用A4纸打印）。综合设计报
告的具体要求见附件1（综合设计报告的要求）和附件2（ARM综合设计实习报告书写格式
规范）。
5、结束
完成设计任务后，由指导教师进行验收。验收过程中，接受指导老师对综合应用能力和
实验能力的提问考察。
6、其他
（1）独立完成嵌入式综合设计的各项内容；
（2）文明综合设计，保持综合设计场所卫生、工作台面整洁；
（3）正确使用试验仪器设备；
（4）注意用电安全。

四、综合设计进度安排（时间及地点）
（1）本次综合设计时间：2012年6月4日至 6月29日，答辩时间6月28、29日，并
提交综合设计报告。报告要求见附件1；报告具体格式规范见附件2。
（2）每个班级2人一组，自由组合，选择1名组长，组长负责课题分工、协调和组织
工作，每组选择一个题目，要求独立完成，可相互讨论，并参考各种资料。
（3）课题在实验室做，实验室提供电脑、相关实验设备和仪器等。
第 4 页 共 4 页

五、考核形式及成绩评定办法
本实习项目采用五级计分制，即优、良、中、及格、不及格五级。
考核分为以下四个方面，前两项采用过程考核的方法，即对学生制作的每一步都考核，
只有通过才可进行下一步制作。成绩划分及评定要求如下：

（1） 设计与硬件制作（20分）：布局是否合理，整齐，焊点光滑，无虚焊。
（2） 程序编制与调试（30分）：程序结构是否合理，能否解决实践中的问题。
（3） 功能与报告（25分）：能否完成预定功能，有无创新，报告是否详细，问题分
析是否到位，书写是否认真。
（4） 答辩及平时表现（25分）：对嵌入式基本知识的掌握情况，各资源的应用是否
熟练，是否认真，有无敬业精神。

注意：
1、报告中不得有手写痕迹，一律打印。若报告中出现手写的涂改痕迹一律退回，再次
上交后仍然存在问题，则不再退回，该综合设计成绩直接记为不合格。
2、凡是有抄袭现象的一经发现，两个人的综合设计成绩记为不及格。

3、凡是不符合上述要求的综合实习报告，退回一次，再次上交后仍然不符合要求者，
则不再退回，该综合设计成绩直接记为不及格。
4、上交报告以及源程序刻光盘。光盘上标明姓名和学号（若几个人的程序存放于一张
光盘上则需要做目录清单，按照学号先后顺序存放）。

2012-5-30

合集下载

基于ARM和CPLD的温度控制器的设计.

基于ARM和CPLD的温度控制器的设计.

基于ARM和CPLD的温度控制器的设计1 引言随着计算机技术的飞速发展，在日常生活和生产中，人们要求更精确测量和控制温度等模拟物理量，不仅满足工业现场实时监控，上位PC机遥观、遥测和遥控等，而且要求连-接互联网，以实现远程监控和访问数字化、智能化的传感器功能。

这里提出一种以ARM微控制器为核心，结合CPLD技术的温度控制系统。

该系统将温度传感器采集的信息A/D转换后传输至微处理器处理，其处理数据再经网络接121远程传输。

或通过RS232串行接口与上位机PC机通信实现分布式温度监控系统。

2 系统硬件设计该系统设计主要是针对工业控制领域现场仪器仪表开发的，其硬件设计框图如图1所示，该框图包括ARM微处理器、电源、监控复位、存储器扩展(RAM、Flash和EEPROM)、人机交换接口(LED)、网络通信、温度检测电路、A／D转换、 D／A转换输出、RS232通信和CPLD控制电路(外围设备的译码、配置，实现系统的硬件软件化)等模块。

温度传感器测量外部温度信息，在CPLD的控制下，把A／D转换后的数字信号送入ARM微处理器中进行处理，同时通过LCD显示处理信息，由网络接121 远程监控。

当然，现场也可由键盘实时人工干预。

经ARM微处理器处理的数据通过RS232串口传送到上位机进行显示存储。

当然，工作过程中若出现错误，会产生声光报警等。

同时，键盘还可现场干预设置，处理故障等。

这里ARM微处理器选用ATMEL公司32位的AT91M40800。

AT91M40800除具有ARM7TDMI内核外，其内部还集成有许多外围设备，大量内部寄存器可快速完成中断处理。

由于AT91M40800微处理器通过可编程的EBI与片外存储器相连，使其具有较快的访问速度；同时它还具有8个优先级向量中断控制器与外部数据控制器连接，进而提高中断响应速度。

因此，AT91M40800微处理器非常适用于工业实时控制领域，是嵌入式工业控制器中处理器的最佳选择。

温度报警器的设计课程设计

温度报警器的设计课程设计

淮海工学院课程设计报告书课程名称：传感器原理课程设计题目：热敏电阻温度报警器系（院）：测控技术与仪器系学期：2011-2012-1专业班级：测控091姓名：温度学号：报警器评语：成绩：签名：日期：目录第一章课题背景 (3)1.1 引言 (3)1.1.1 背景 (3)1.1.2 设计目的与意义 (3)1.2 技术指标 (3)1.3 主要工作 3第二章元件介绍 (4)1.热敏电阻2.继电器3.电压比较器第三章方案论述3.1 设计简介 (5)3.2 设计方案的图表 (6)第四章元器件清单及型号-----------------------------------------9 第五章设计总结------------------------------------------------10 第六章参考书目------------------------------------------------11热敏电阻温度报警器第一章课题背景1.1 引言1.1.1 背景温度是一个十分重要的物理量，对它的测量与控制有十分重要的意义。

随着现代工农业技术的发展及人们对生活环境要求的提高，人们也迫切需要检测与控制温度。

温度控制电路在工农业生产中有着广泛的应用。

日常生活中也可以见到，如电冰箱的自动制冷，空调器的自动控制等等。

利用热敏电阻器制作一个温度报警器，可通过调节微调电位器的阻值，改变电压比较器正向输入端的参考电压，可以改变电路报警时的温度。

1.1.2 设计目的与意义本文通过采用热敏电阻作为敏感元件的温度报警器的设计与制作，阐明了该装置进行设计与制作的具体过程及方法。

这种温度报警器结构简单，由温度控制部件和报警器两部分组成，可操作性强，应用广泛。

工作时，温度测量范围为20℃～100℃。

当温度达到预定值30度时，利用热敏电阻的特性，采集电压信号，驱动报警装置，立刻发出报警信号，从而防止因温度升高而带来的不必要的损失。

实现 ARM温度采集与报警系统

实现 ARM温度采集与报警系统

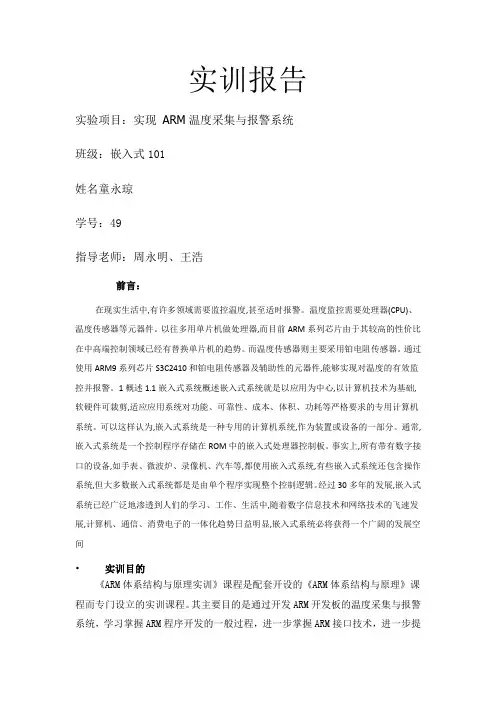

实训报告实验项目：实现ARM温度采集与报警系统班级：嵌入式101姓名童永琼学号：49指导老师：周永明、王浩前言：在现实生活中,有许多领域需要监控温度,甚至适时报警。
