机械原理期末考试试题资料

  • 格式：doc
  • 大小：3.01 MB
  • 文档页数：13

一、是非题，判断下列各题,对的画“√”，错的画“×”（每题2分，共10分） 1、Ⅱ级机构的自由度不能大于2； 2、铰链四杆机构中，若存在曲柄，其曲柄一定是最短杆。 3、当凸轮机构的压力角过大时，机构易出现自锁现象。 4、国产标准斜齿圆柱齿轮的端面齿顶高等于法面齿顶高； 5、棘轮机构和槽轮机构都是间歇运动机构。 二、单项选择题（每小题2分，共10分） 1、在铰链四杆机构中，取（ ）杆作为机架，则可得到双摇杆机构。 A．最短杆； B．最短杆的对边； C．最长杆； D．连杆 2、下列为空间齿轮机构的是（ ）机构。 A．圆锥齿轮；B．人字齿轮； C．平行轴斜齿圆柱齿轮；D．直齿圆柱齿轮 3、表征蜗杆传动的参数和几何尺寸关系的平面应为（ ）。 A．轴面； B．端面； C．中间平面； D．法面 4、在机构中原动件数目（ ）机构自由度时，该机构具有确定的运动。 A．小于；B．等于；C．大于；D．大于等于 5、 作连续往复移动的构件，在行程的两端极限位置处，其运动状态必定是（ ）。 A．0v，0a； B．0v，0a； C．0v，0a； D．0v，0a。 三、填空题（每小题2分，共10分） 1、为使凸轮机构结构紧凑，应选择较小的基圆半径，但会导致压力角_______ 。 2、构件是________的单元，而零件是制造的单元。 3、在摆动导杆机构中，导杆摆角 30，其行程速度变化系数K的值为_______。 4、在周转轮系中，兼有_______的齿轮称为行星轮。 5、平面定轴轮系传动比的大小等于_______ 。 四、分析简答题（40分） 1、（10分）计算图示机构的自由度。确定机构所含杆组的数目和级别，并判定机构的级别。机构中的原动件如图所示。

BAC4FEDHG 2、（10分）图示铰链四杆机构中，所标数字代表杆长，单位为cm。试求： 1）通过计算判断该机构属于铰链四杆机构中的何种类型； 2）欲使该机构为曲柄摇杆机构，现调整AB杆长，试确定出AB杆长的取值范围。

AB

D4050

80

C60

3、（10分）偏置曲柄滑块机构中，曲柄AB为原动件，其长为20 cm，且逆时针匀速转动。又知连杆长BC为60cm，滑块行程速比系数2K。试求：滑块行程?s

B

AC

4、（10分）一偏置直动尖项从动件盘形凸轮机构如图所示。已知凸轮为一偏心圆盘，圆盘半径30mmR，几何中心为A，回转中心为O，从动件偏距10mmODe，10mmOA。凸轮以等角速度逆时针方向转动。当凸轮在图

示位置，即ADCD时，试求： （1）凸轮的基圆半径 0r； （2）图示位置的凸轮机构压力角； （3）图示位置的凸轮转角； （4）图示位置的从动件的位移s； （5）该凸轮机构中的从动件偏置方向是否合理，为什么？ eAO

RB

CD 五、计算题：（30分） 1、（10分）一对渐开线直齿圆柱标准齿轮，已知201z，402z， 10mmm,20,1*ah,25.0*c。如安装中心距为305mm。试确定：

(1)这对齿轮的啮合角； (2)节圆半径 1r、 2r； (3)两齿廓曲线在节圆上的曲率半径 1、 2； (4)实际齿顶间隙c; (5)重合度。 注：重合度计算式

1a12a21(tgtg)(tgtg)2zz

2、（10分）图示机构中，已知AB杆长为100mm，其角速度110rad/s，BD杆长为20mm,该位置时030，请标出瞬心13P、24P，并计算件2上D点及件3的该瞬时速度D?V，3?V（注意：标示瞬心时，应将图形画在答题纸上，不要直接画在题签上。）

B

A3C

1214

D 3、（10分）计算图示轮系的传动比ABi，并确定输出轴B的转向。已知各轮齿数11z，240z，224z，372z，318z，4114z，蜗杆左旋，1n转向如图

所示。

2011(参考答案) 一、是非题（本大题共10分，每小题2分） 1、×；2、×；3、√；4、√；5、√ 二、单项选择题（每小题2分，共10分） 1、B；2、A；3、C；4、B；5、C 三、填空题（每小题2分，共10分） 1、增大；2、运动；3、1.4；4、自转和公转；5、从动轮齿数乘积与主动轮齿数乘积之比 四、分析简答题（本大题共40分） 1、（本小题10分）

解：LH3n2PP3721001F 以CF为原动件时，图示机构去掉原动件和机架后可以拆分为1个Ⅱ级杆组和1个Ⅲ级杆组，如下图示（，所以该机构为Ⅲ级机构。

BACD

EC

FE

HG

2、（本小题10分） 1）因为40805060，属于双摇杆机构 2）AB最短时，805060x，030x， AB居中时，508060x，7080x， AB最长时， 508060x 8090x， 所以 030x,7090x 3、（本小题10分）

解：001180601KK 画出两极限位置

B2AC1

B1

所以220s80+4028040cos6069.28 4、（本小题10分）解： (1) 0301020rROAmm

(2) 0222020=0.895, 41.8322.363020ADtgBD (3) (4) mm 22223020201022.3617.325.04s

mm

(5) 偏置方向不合理。

图示偏置方向使推程段增大。应把从动件导路偏置在凸轮转动中心 的右侧，则推程段减小。 eAO

RB

CDB0

D0

0r

五、计算题：（30分） 1、解：

(1) 120.5m(z+z)=300mma， a'305mm，

'arccos(cos/')22.44aa (2) i122，r1101667'.mm，r2203333'.mm (3) 11sin38.8rmm， 22sin77.6rmm (4) 顶隙5.755.2cmm (5) 重合度11674. 2、解：如图所示：

B

A3C

121D

4

13P24P

1331500/PAVlmms，D11000/BAB

VVlmms 3、解： innzz12122140 iizzzzHH

224342311172114241820''''



iiiiABHH

11224020800'

nnBH

,方向向下()。

一、是非题，判断各题，对的画“√”，错的画“×”（每小题2分，共10分） 1. 在机构运动简图中运动副和构件都应用规定的符号和线条表示。 2. 在铰链四杆机构中，取最长杆作为机架，则可得到双摇杆机构。 3. 凸轮机构的图解法设计原理是采用反转法原理。 4. 与标准齿轮相比，正变位齿轮的齿距变大。 5. 一对互相啮合的渐开线直齿圆柱齿轮，其分度圆总是相切的。 二、单项选择题（每小题2分，共10分） 1. 机构的最小传动角min可能发生在（ ）位置之处。 A. 主动曲柄与连杆二次共线； B. 主动曲柄与摇杆二次共线； C. 主动曲柄与机架二次共线； D. 不确定； 2. 将曲柄滑块机构中的曲柄取为机架，则机构成为（ ）。 A．摇块机构； B．转动导杆机构； C．摆动导杆机构；D．曲柄滑块机构 3. 凸轮机构从动件选用等加速等减速运动规律的主要缺点是会产生（ ）。 A．刚性冲击； B．柔性冲击； C．振动； D．刚性冲击和柔性冲击 4. 对于一渐开线标准圆柱齿轮，其齿数一定，模数越大，则（ ）。 A．节圆越大； B．压力角越大；C．齿根高越小； D．分度圆越大 5. 单圆销平面槽轮机构中，当圆销作单向连续转动时，槽轮的运动通常为（ ）。 A．单向间歇转动； B．双向往复摆动； C．单向连续转动； D．双向往复移动。 三、填空题（每小题2分，共10分） 1. 在凸轮机构中，从动件的运动规律完全由 来决定。 2. 曲柄摇杆机构只有在________情况下，才会出现死点位置。 3. 棘轮机构中，当主动件连续地________时，棘轮作单向的间歇转动。 4. 直齿圆锥齿轮的________模数取为标准模数。 5. 用齿条形刀具加工标准齿轮不产生根切的最小齿数为________。

合集下载

机械原理期末试题及答案

机械原理期末试题及答案

机械原理期末试题及答案在此提供一篇关于机械原理期末试题及答案的文章，有关格式的要求已按照题目的特性进行了处理，并根据你提供的指导策略编写。

机械原理期末试题及答案一、选择题1. 以下哪个是构成机械传动系统的基本要素？A. 电机B. 齿轮C. 开关D. 电池答案：B2. 齿轮传动的主要作用是什么？A. 增大转矩B. 减小转速C. 实现正反转换D. 提高传动效率答案：C3. 避免齿轮磨损的方法是什么？A. 减小润滑油添加量B. 加大轴距C. 修复锯齿缺陷D. 严格控制齿轮间隙答案：D4. 以下哪种材料适合制作齿轮？A. 铝合金B. 钢材C. 塑料D. 纤维材料答案：B5. 以下哪种类型的联轴器能够允许轴线不完全对中？A. 机械联轴器B. 弹性联轴器C. 液力联轴器D. 磁力联轴器答案：B二、判断题1. 开放式传动系统是指传动过程中会有能量损失的传动系统。

答案：正确2. 齿轮传动系统在传动过程中不存在摩擦损失。

答案：错误3. 扭矩传感器是机械传动系统中常见的测量装置。

答案：正确4. 链传动系统的工作噪音较低，适用于噪声敏感场合。

答案：错误5. 轴承主要用于减少轴与轴承座之间的摩擦。

答案：正确三、填空题1. 机械传动的基本原理是利用一定形式的____传递动力。

答案：运动2. 扭矩和转角在机械传动中分别代表着____和____。

答案：力，角度3. 齿轮传动中，两轮齿轮的模数之比等于____之比。

答案：齿数4. 液力传动系统通过流体的____来实现能量的传输。

答案：压力5. 联轴器是用于连接和传动____的装置。

答案：轴系四、问答题1. 简要解释机械传动系统中的传动效率是什么？如何计算传动效率？答：机械传动系统中的传动效率是指输入功率和输出功率之比，用来衡量能量在传动过程中的损失程度。

计算传动效率的公式为：传动效率 = 输出功率 / 输入功率 * 100%2. 齿轮传动系统中常见的齿轮磨损原因有哪些？如何避免齿轮磨损？答：常见的齿轮磨损原因包括齿面磨损、齿根磨损和齿面点蚀等。

机械原理期末考试测试题及答案详解

机械原理期末考试测试题及答案详解

机械原理测试题一．判断题（正确的填写“ T”，错误的填写“ F”）1、依据渐开线性质，基圆内无渐开线，所以渐开线齿轮根圆一定设计比基圆大。

（ F）2、对心的曲柄滑块机构，其行程速比系数K 必定等于一。

（ T）3、在平面机构中，一个高副引入二个拘束。

（ F）4、在直动从动件盘形凸轮机构中，若从动件运动规律不变，增大基圆半径，则压力角将减小（ T）5、在铰链四杆机构中，只需知足杆长和条件，则该机构必定有曲柄存在。

（ F）6、滚子从动件盘形凸轮的本质轮廓曲线是理论轮廓曲线的等距曲线。

（ T ）7、在机械运动中，总有摩擦力存在，所以，机械功总有一部分耗费在战胜摩擦力上。

（ T）8、任何机构的从动件系统的自由度都等于零。

（ T）9、一对直齿轮啮合传动，模数越大，重合度也越大。

（ F）10、在铰链四杆机构中，若以曲柄为原动件时，机构会出现死点地点。

（ F）11、一对相啮合的标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。

（ F）12、在曲柄滑块机构中，只需原动件是滑块，就必定有死点存在。

（ T）13、两构件之间以点、线接触所构成的平面运动副称为高副，它产生两个拘束，而保存一个自由度。

（ F）14、一对直齿轮啮合传动，模数越大，重合度也越大。

（ F ）15、平面四杆机构有无急回特征取决于极位夹角能否大于零。

（ T）16、关于刚性转子，已知足动均衡者，也必知足静均衡。

（ T）17、滚子从动件盘形凸轮的基圆半径和压力角应在凸轮的理论轮廓上胸怀。

（ T ）18、在考虑摩擦的转动副中，当匀速转动时，总反力作用线永久切于摩擦圆。

（T）19、当机构的自由度数大于零，且等于原动件数，则该机构拥有确立的相对运动。

（T）20、关于单个标准齿轮来说，节圆半径就等于分度圆半径。

（ F ）二、选择题1、为了减小机器运行中周期性速度颠簸的程度，应在机器中安装（B）。

A）调速器； B ）飞轮； C ）变速装置。

2、重合度εα = 1.6表示在本质啮合线上有（ C ）长度属于双齿啮合区。

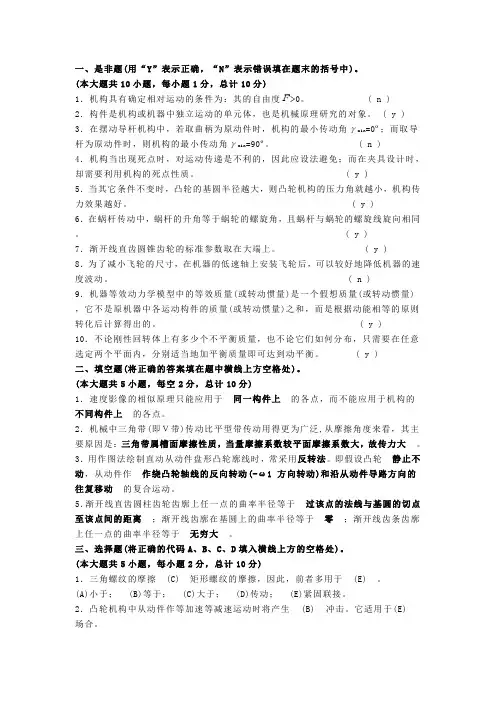

机械原理期末测试题及答案

机械原理期末测试题及答案

一、是非题(用“Y”表示正确，“N”表示错误填在题末的括号中)。

(本大题共10小题，每小题1分，总计10分)1．机构具有确定相对运动的条件为：其的自由度F 0。

( n )2．构件是机构或机器中独立运动的单元体，也是机械原理研究的对象。

( y ) 3．在摆动导杆机构中，若取曲柄为原动件时，机构的最小传动角γmin=0º；而取导杆为原动件时，则机构的最小传动角γmin=90º。

( n )4．机构当出现死点时，对运动传递是不利的，因此应设法避免；而在夹具设计时，却需要利用机构的死点性质。

( y )5．当其它条件不变时，凸轮的基圆半径越大，则凸轮机构的压力角就越小，机构传力效果越好。

( y )6．在蜗杆传动中，蜗杆的升角等于蜗轮的螺旋角，且蜗杆与蜗轮的螺旋线旋向相同。

( y )7．渐开线直齿圆锥齿轮的标准参数取在大端上。

( y )8．为了减小飞轮的尺寸，在机器的低速轴上安装飞轮后，可以较好地降低机器的速度波动。

( n )9．机器等效动力学模型中的等效质量(或转动惯量)是一个假想质量(或转动惯量)，它不是原机器中各运动构件的质量(或转动惯量)之和，而是根据动能相等的原则转化后计算得出的。

( y )10．不论刚性回转体上有多少个不平衡质量，也不论它们如何分布，只需要在任意选定两个平面内，分别适当地加平衡质量即可达到动平衡。

( y )二、填空题(将正确的答案填在题中横线上方空格处)。

(本大题共5小题，每空2分，总计10分)1．速度影像的相似原理只能应用于同一构件上的各点，而不能应用于机构的不同构件上的各点。

2．机械中三角带(即Ｖ带)传动比平型带传动用得更为广泛,从摩擦角度来看，其主要原因是：三角带属槽面摩擦性质，当量摩擦系数较平面摩擦系数大，故传力大。

3．用作图法绘制直动从动件盘形凸轮廓线时，常采用反转法。

即假设凸轮静止不动，从动件作作绕凸轮轴线的反向转动(-ω1 方向转动)和沿从动件导路方向的往复移动的复合运动。

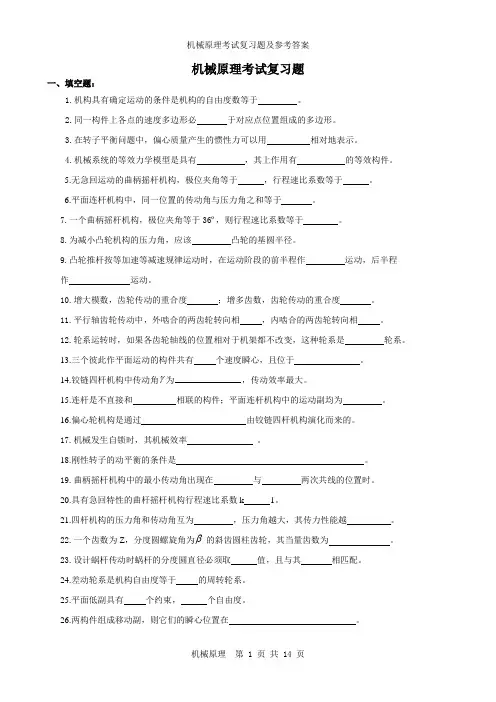

机械原理期末考试复习题(含答案)
