电气设备的绝缘试验汇总.

2、分析判断
（1）绝缘电阻应该大于规定的允许值。 （2）应将测得的值和同一设备过去的数据
（包括出厂数据）；各相之间的数据；同类 设备的数据进行比较。 （3）在分析判断时，应充分地排除各种影响 因素，如湿度、温度、表面污染等。
第二节 泄漏电流试验和直流耐压试验
绝缘体不导电只是相对的。随着外围环境条件 的变化，实际上没有一种绝缘材料是绝对不导电的。 任何一种绝缘材料，在其两端施加电压，总会有一 定电流通过，这种电流的有功分量叫做泄漏电流， 而这种现象也叫做绝缘体的泄漏。
而直流耐压试验（在国外也称为直流高电
位试验）是加到绝缘上的电压超过了电气设 备的交流额定电压值，在最大电压下保持一 段时间（如5min），它是在泄漏电流试验的 基础上进行的。直流耐压试验往往可以发现 一些交流耐压试验中不易发现的局部缺陷， 如发电机的端部绝缘缺陷，同时还具有试验 设备较轻便，没有极化损失，对绝缘的破坏 比交流电压要小得多等特点，所以得到了广 泛的使用。它是属于破坏性的试验。它和交 流耐压试验是互补的，不能互相代替。而试 验电压值对各种电气设备是不同的。
一般直流兆欧表的电压在2.5KV以下，比 某些电气设备的工作电压要低得多。如果 认为兆欧表的测量电压太低，还可以采用 加直流高压来测量电气设备的泄漏电流。 当设备存在某些缺陷时，高压下的泄漏电 流要比低压下的大得多，亦即高压下的绝 缘电阻要比低压下的电阻小得多。 测量设备的泄漏电流和绝缘电阻本质上没 有多大区别，但是泄漏电流的测量有如下 特点：
直流耐压试验电压较高，对发现绝缘某
些局部缺陷具有特殊的作用，可与泄漏电 流试验同时进行。
直流耐压试验与交流耐压试验相比，具
有试验设备轻便、对绝缘损伤小和易于发 现设备的局部缺陷等优点。与交流耐压试 验相比，直流耐压试验的主要缺点是由于 交、直流下绝缘内部的电压分布不同，直 流耐压试验对绝缘的考验不如交流更接近 实际。

5外施交流耐压试验
5.1目的：为保证出厂的电气设备安全可靠 运行，必须使得设备的绝缘电气强度符 合要求，即考核设备在正常工作和非正 常状态下（如遭雷电过电压、操作过电 压）能安全可靠运行，因此需对设备进 行短时工频耐压的试验。
5外施交流耐压试验
5.2原理： 短时工频耐受电压试验是对绝缘施加一 次相应的额定耐受电压（有效值），其 持续时间为1min。 外施耐压试验时，被试绕组及其引线或 相连元件均承受同一试验电压，而非被 试绕组则短路接地。外施耐压试验的目 的是考核绕组对地和绕组之间的主绝缘 强度 。
T D1
1 Uo Um 2
C D2
RL
U D 2U m
D1 T D2
Uo Um
C
RL
UD Um
D3
D4
29
二 倍压整流回路T
T
V1
1
C1
2
V2 C2
3
C1
V1
V2
(a) 两倍电压
T V2
V3
（b)两倍电压
C2 C1
V1
C3
带上负载后，三种倍 压装置的输出电压会 降低，并出现脉动
5外施交流耐压试验

在试验过程中如果发生放电或击穿，则 应立即切断电源，因为放电或击穿后产 生的过电压可能导致试品损坏。
5外施交流耐压试验
5.4外施耐压试验结果的判断： 在外施耐压试验时，如果未发现内部绝缘击空或 局部损伤，则试验合格。目前，在工频耐压试验 中主要还是依赖仪表指示的变化和被试品有否异 常声响来进行判断。在试验过程中，仪表指示稳 定不变，被试品无异常声响则可以判断试品通过 外施耐压试验。如果仪表指示发生变化，被试品 内部有放电声响则说明有问题，未能通过试验。 在试验过程中，如仪表无明显变化，但试品内部 有异响，应重复试验，并找出原因，消除异响。

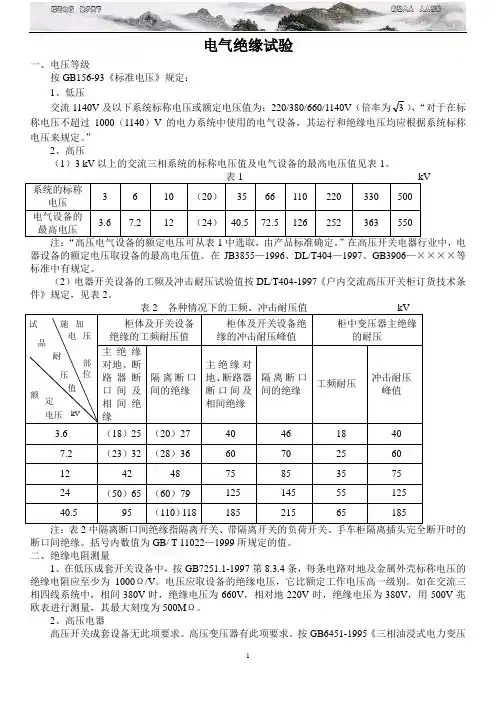

电气绝缘试验一、电压等级按GB156-93《标准电压》规定： 1、低压交流1140V 及以下系统标称电压或额定电压值为：220/380/660/1140V （倍率为3），“对于在标称电压不超过1000（1140）V 的电力系统中使用的电气设备，其运行和绝缘电压均应根据系统标称电压来规定。

”2、高压（1）3 kV 以上的交流三相系统的标称电压值及电气设备的最高电压值见表1。

表1 kV系统的标称电压 3 6 10 （20） 3566 110 220 330 500 电气设备的最高电压 3.6 7.2 12 （24） 40.5 72.5 126 252 363 550电器设备的额定电压取设备的最高电压值。

在JB3855—1996、DL/T404—1997、GB3906—××××等标准中有规定。

（2）电器开关设备的工频及冲击耐压试验值按DL/T404-1997《户内交流高压开关柜订货技术条件》规定，见表2。

柜体及开关设备绝缘的工频耐压值 柜体及开关设备绝缘的冲击耐压峰值 柜中变压器主绝缘的耐压主绝缘对地、断路器断口间及相间绝缘隔离断口间的绝缘 主绝缘对地、断路器断口间及相间绝缘隔离断口间的绝缘 工频耐压冲击耐压 峰值3.6 （18）25 （20）27 40 46 18 40 7.2 （23）32 （28）3660 70 25 60 12 424875 85 35 75 24 （50）65 （60）79125 145 55 125 40.595（110）11818521565185断口间绝缘。

括号内数值为GB/ T 11022—1999所规定的值。

二、绝缘电阻测量1、在低压成套开关设备中，按GB7251.1-1997第8.3.4条，每条电路对地及金属外壳标称电压的绝缘电阻应至少为1000Ω/V 。

电压应取设备的绝缘电压，它比额定工作电压高一级别。

如在交流三相四线系统中，相间380V 时，绝缘电压为660V ，相对地220V 时，绝缘电压为380V ，用500V 兆欧表进行测量，其最大刻度为500M Ω。

电气设备试验方法
电气设备试验方法指的是对各种电气设备进行功能、性能、可靠性等方面的测试和评估的方法。

以下是一些常见的电气设备试验方法：
1. 功能测试：对电气设备进行各项功能的验证和测试，包括开关机、参数设置、输入输出控制等，确保设备正常工作。

2. 性能测试：对电气设备的性能进行测试，包括电压、电流、功率、频率、波形等参数的测量，以及设备的响应时间、精度等性能指标的测试。

3. 耐压试验：对电气设备的绝缘性能进行测试，包括对设备的耐压能力、绝缘电阻、绝缘介质表面放电等进行评估，以确保设备的安全性。

4. 温度试验：对电气设备在不同温度条件下的工作情况进行测试，包括高温、低温、温湿度循环等试验，以评估设备的适应性和稳定性。

5. 环境试验：对电气设备在各种环境条件下的工作情况进行测试，包括湿度、震动、冲击、腐蚀等试验，以评估设备的防护能力和可靠性。

6. 可靠性试验：对电气设备的寿命和可靠性进行测试，包括使用寿命试验、负荷试验、故障恢复能力试验等，以评估设备的持久性和可靠性。

7. 安全性试验：对电气设备的安全性能进行测试，包括对设备的电隔离、对地绝缘、漏电保护等进行评估，以确保设备在使用过程中不对人身安全造成威胁。

以上是电气设备试验的一些常见方法，具体的试验方法和标准会根据不同的设备类型和应用领域而有所差异。
