标准件与常用件
标准件与常用件是机械制造中常见的两种零部件，它们在机械设备的设计和制造过程中起着至关重要的作用。标准件是指在机械设计中应用广泛，规格固定，尺寸精确的零部件，如螺栓、螺母、垫圈等；而常用件则是指在机械设备中使用频率较高，种类繁多的零部件，如轴承、齿轮、联轴器等。本文将就标准件与常用件的特点、应用及选择等方面进行介绍。
首先，标准件具有规格统一、尺寸精确、质量稳定的特点。由于标准件的规格和尺寸是经过统一设计和制造的，因此在使用过程中能够保证零部件之间的互换性和通用性，减少了设计和制造的成本，提高了工作效率。而常用件则是根据具体的机械设备的要求来选择，种类繁多，应用范围广泛。
其次，标准件和常用件在机械设备中的应用也有所不同。标准件通常用于连接、固定和传动等方面，如螺栓用于连接零部件，轴承用于支撑和传动等；而常用件则是作为机械设备的核心部件，直接参与到机械设备的运转和传动中，如齿轮用于传动，联轴器用于连接轴端等。
此外，选择标准件和常用件时需要考虑的因素也有所不同。在选择标准件时，需要考虑其规格、尺寸、材质等因素，以确保其能够与其他零部件完美配合，保证机械设备的正常运转；而在选择常用件时，则需要考虑其承载能力、转速、工作环境等因素，以确保其能够满足机械设备的要求。
总的来说，标准件和常用件在机械制造中都起着至关重要的作用，它们的选择和应用直接影响着机械设备的性能和可靠性。因此，在机械设计和制造过程中，需要根据具体的要求和情况来选择合适的标准件和常用件，以确保机械设备的正常运转和性能优异。
在实际的机械制造过程中，标准件和常用件的选择和应用需要工程师具备丰富的经验和专业知识，才能够做出合理的决策。同时，也需要不断关注和学习最新的标准件和常用件的发展动态，以应对不断变化的市场需求和技术发展。
综上所述，标准件与常用件在机械制造中都具有重要的地位和作用，它们的选择和应用需要充分考虑机械设备的要求和工作环境，以确保机械设备的性能和可靠性。希望本文能够为相关行业的工程师和技术人员提供一些参考和帮助。

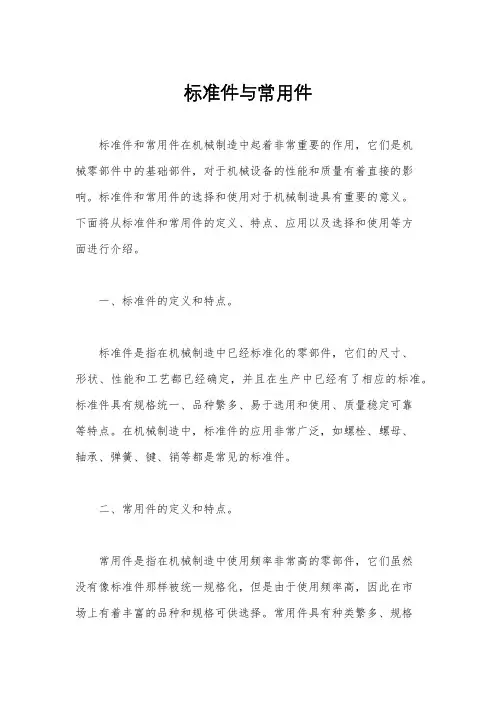

标准件与常用件
标准件和常用件在机械制造中起着非常重要的作用，它们是机械零部件中的基础部件，对于机械设备的性能和质量有着直接的影响。标准件和常用件的选择和使用对于机械制造具有重要的意义。下面将从标准件和常用件的定义、特点、应用以及选择和使用等方面进行介绍。
一、标准件的定义和特点。
标准件是指在机械制造中已经标准化的零部件，它们的尺寸、形状、性能和工艺都已经确定，并且在生产中已经有了相应的标准。标准件具有规格统一、品种繁多、易于选用和使用、质量稳定可靠等特点。在机械制造中，标准件的应用非常广泛，如螺栓、螺母、轴承、弹簧、键、销等都是常见的标准件。
二、常用件的定义和特点。
常用件是指在机械制造中使用频率非常高的零部件，它们虽然没有像标准件那样被统一规格化，但是由于使用频率高，因此在市场上有着丰富的品种和规格可供选择。常用件具有种类繁多、规格齐全、适用范围广等特点。在机械制造中，常用件的应用也非常广泛，如螺丝、垫圈、销轴、弹簧销等都是常见的常用件。
三、标准件和常用件的应用。
标准件和常用件在机械制造中的应用非常广泛，它们不仅可以作为机械设备的组成部分，还可以作为连接、传动、固定等功能。在实际应用中，标准件和常用件的选择和使用将直接影响到机械设备的性能和质量。因此，在选择和使用标准件和常用件时，需要根据具体的工程要求和使用条件进行合理的选择和使用。
四、标准件和常用件的选择和使用。
在选择标准件和常用件时，需要考虑到其规格、材质、性能、质量等因素。首先需要根据实际的工程要求确定所需的标准件和常用件的种类和规格，然后根据使用条件和环境选择合适的材质和性能，最后需要对所选用的标准件和常用件进行质量检验和使用寿命评估。在使用过程中，需要注意标准件和常用件的安装、使用和维护，以确保其正常运行和延长使用寿命。
综上所述，标准件和常用件是机械制造中非常重要的零部件，它们对机械设备的性能和质量有着直接的影响。在选择和使用标准件和常用件时，需要根据具体的工程要求和使用条件进行合理的选择和使用，以确保机械设备的正常运行和安全使用。
第七章 标准件和常用件
本章内容：
第一节 螺 纹
第二节 螺纹紧固件
第三节 齿 轮
第四节 键和销
第五节 滚动轴承
第六节 弹 簧
第一节 螺 纹
一、螺纹的形成及要素
一平面图形（如三角形、矩形、梯形等）沿
一圆柱或圆锥面上的螺旋线运动，在该圆柱或圆
锥面上形成的连续的凸起和沟槽即为螺纹。
在圆柱（或圆锥）外表面上形成的螺纹称为
外螺纹；在圆柱（或圆锥）内表面上形成的螺纹
称为内螺纹
外
螺
纹 内
螺
纹 （一）螺纹的形成
（二）螺纹的要素
沿螺纹的轴线方向剖切，所得的螺纹的轮廓
形状称为螺纹的牙型。常见的牙型有三角形、梯
形、锯齿形等。 1、牙型
2、公称直径
螺纹的直径有大径（d或D）、小径（d1或D1）、中径之分。普通螺纹和梯形螺纹的大径又
称公称直径。
与外螺纹的牙顶或内螺纹的牙底相切的假想
圆柱或圆锥的直径称为大径。 与外螺纹的牙底或内螺纹的牙顶相切的假想
圆柱或圆锥的直径称为小径。 在大径和小径之间，通过牙型上的沟槽和凸
起宽度相等的假想圆柱或圆锥的直径称为中径。
外螺纹 内螺纹 Ⅰ Ⅱ 牙顶
牙底I
螺距P
h
牙底牙顶h螺距PⅠ/4:1 Ⅱ/4:1
大径 D,d
小径D1 d1
中径D2 d2
3、线数
螺纹有单线和多线之分。圆柱面上沿一条螺
旋线所形成的螺纹称为单线螺纹；由两条或两条
以上沿轴线等距分布的螺旋线形成的螺纹称为多
线螺纹。螺纹的线数用n来表示。
单线螺纹 三线螺纹
4、螺距和导程
相邻两牙在中径线上对应点间的轴向距离称为螺
距，用P表示。同一条螺旋线上相邻两牙在中径线上
对应点间的轴向距离称为导程，用L表示。
对于单线螺纹，螺距=导程；对于多线螺纹，
P=L/n。
单线螺纹 三线螺纹
5、旋向
旋向有左旋和右旋之分。顺时针旋转时旋进
的螺纹称为右旋螺纹；逆时针旋转时旋进的螺纹
称为左旋螺纹。
内外螺纹能够旋合在一起的条件是：五个要
素必须完全相同。
右旋螺纹 左旋螺纹
二、螺纹的规定画法
1、外螺纹的画法

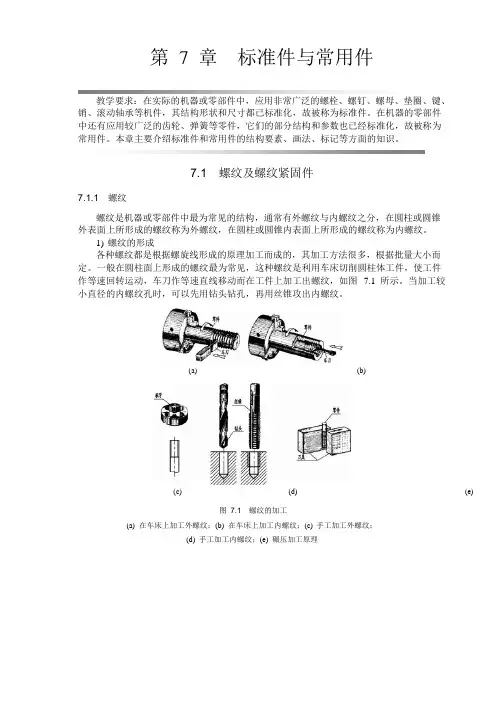

第 7 章 标准件与常用件
教学要求：在实际的机器或零部件中，应用非常广泛的螺栓、螺钉、螺母、垫圈、键、
销、滚动轴承等机件，其结构形状和尺寸都已标准化，故被称为标准件。在机器的零部件
中还有应用较广泛的齿轮、弹簧等零件，它们的部分结构和参数也已经标准化，故被称为
常用件。本章主要介绍标准件和常用件的结构要素、画法、标记等方面的知识。
7.1 螺纹及螺纹紧固件
7.1.1 螺纹
螺纹是机器或零部件中最为常见的结构，通常有外螺纹与内螺纹之分，在圆柱或圆锥
外表面上所形成的螺纹称为外螺纹，在圆柱或圆锥内表面上所形成的螺纹称为内螺纹。
1) 螺纹的形成
各种螺纹都是根据螺旋线形成的原理加工而成的，其加工方法很多，根据批量大小而
定。一般在圆柱面上形成的螺纹最为常见，这种螺纹是利用车床切削圆柱体工件，使工件
作等速回转运动，车刀作等速直线移动而在工件上加工出螺纹，如图 7.1 所示。当加工较
小直径的内螺纹孔时，可以先用钻头钻孔，再用丝锥攻出内螺纹。
(a) (b)
(c) (d) (e)
图 7.1 螺纹的加工
(a) 在车床上加工外螺纹；(b) 在车床上加工内螺纹；(c) 手工加工外螺纹；
(d) 手工加工内螺纹；(e) 碾压加工原理
2) 螺纹的基本要素 第 7 章 标准件与常用件 ·143·
内、外螺纹是相互成对使用的，只有当内、外螺纹的基本要素完全一致时，才能正常
地旋合，螺纹的基本要素包括：牙型、公称直径、线数、螺距和导程、旋向 5 个。
(1) 牙型。在通过螺纹轴线的剖面上，螺纹的轮廓形状称为螺纹牙型；牙型上向外
凸起的尖顶称为牙顶，向里凹进的槽底称为牙底；相邻两牙侧面间的夹角称为牙型角，
