第七章标准件和常用件习题答案 PPT

第七章标准件和常用件本章内容：第一节螺纹第二节螺纹紧固件第三节齿轮第四节键和销第五节滚动轴承第六节弹簧第一节螺纹一、螺纹的形成及要素一平面图形（如三角形、矩形、梯形等）沿一圆柱或圆锥面上的螺旋线运动，在该圆柱或圆锥面上形成的连续的凸起和沟槽即为螺纹。

在圆柱（或圆锥）外表面上形成的螺纹称为外螺纹；在圆柱（或圆锥）内表面上形成的螺纹称为内螺纹外螺纹内螺纹（一）螺纹的形成（二）螺纹的要素1、牙型沿螺纹的轴线方向剖切，所得的螺纹的轮廓形状称为螺纹的牙型。

常见的牙型有三角形、梯形、锯齿形等。

2、公称直径螺纹的直径有大径（d 或D ）、小径（d 1或D 1）、中径之分。

普通螺纹和梯形螺纹的大径又称公称直径。

与外螺纹的牙顶或内螺纹的牙底相切的假想圆柱或圆锥的直径称为大径。

与外螺纹的牙底或内螺纹的牙顶相切的假想圆柱或圆锥的直径称为小径。

在大径和小径之间，通过牙型上的沟槽和凸起宽度相等的假想圆柱或圆锥的直径称为中径。

外螺纹内螺纹ⅠⅡ 牙顶牙底I螺距Ph牙底牙顶h螺距PⅠ/4:1 Ⅱ/4:1大径 D ,d小径D 1 d 1中径D 2 d 23、线数螺纹有单线和多线之分。

圆柱面上沿一条螺旋线所形成的螺纹称为单线螺纹；由两条或两条以上沿轴线等距分布的螺旋线形成的螺纹称为多线螺纹。

螺纹的线数用n来表示。

单线螺纹三线螺纹4、螺距和导程相邻两牙在中径线上对应点间的轴向距离称为螺距，用P表示。

同一条螺旋线上相邻两牙在中径线上对应点间的轴向距离称为导程，用L表示。

对于单线螺纹，螺距=导程；对于多线螺纹，P=L/n。

单线螺纹三线螺纹5、旋向旋向有左旋和右旋之分。

顺时针旋转时旋进的螺纹称为右旋螺纹；逆时针旋转时旋进的螺纹称为左旋螺纹。

内外螺纹能够旋合在一起的条件是：五个要素必须完全相同。

右旋螺纹左旋螺纹二、螺纹的规定画法1、外螺纹的画法在平行于螺纹轴线的视图中，螺纹大径用粗实线表示，小径用细实线表示，螺纹终止线用粗实线表示。

在垂直于螺纹轴线的视图中，螺纹大径画成粗实线圆，小径画成3/4细实线圆，螺杆上倒角圆的投影不画。

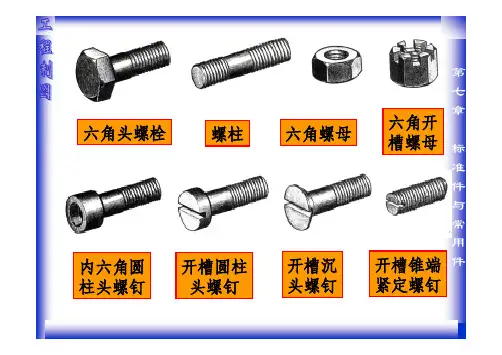

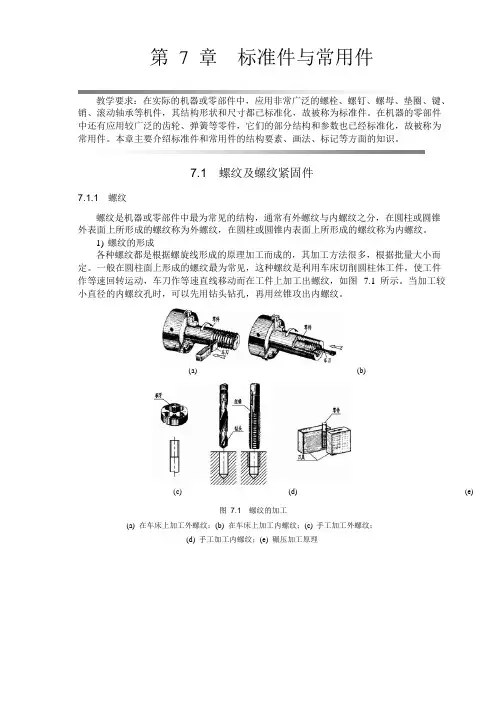

第7 章标准件与常用件教学要求：在实际的机器或零部件中，应用非常广泛的螺栓、螺钉、螺母、垫圈、键、销、滚动轴承等机件，其结构形状和尺寸都已标准化，故被称为标准件。

在机器的零部件中还有应用较广泛的齿轮、弹簧等零件，它们的部分结构和参数也已经标准化，故被称为常用件。

本章主要介绍标准件和常用件的结构要素、画法、标记等方面的知识。

7.1 螺纹及螺纹紧固件7.1.1 螺纹螺纹是机器或零部件中最为常见的结构，通常有外螺纹与内螺纹之分，在圆柱或圆锥外表面上所形成的螺纹称为外螺纹，在圆柱或圆锥内表面上所形成的螺纹称为内螺纹。

1) 螺纹的形成各种螺纹都是根据螺旋线形成的原理加工而成的，其加工方法很多，根据批量大小而定。

一般在圆柱面上形成的螺纹最为常见，这种螺纹是利用车床切削圆柱体工件，使工件作等速回转运动，车刀作等速直线移动而在工件上加工出螺纹，如图7.1 所示。

当加工较小直径的内螺纹孔时，可以先用钻头钻孔，再用丝锥攻出内螺纹。

(a) (b)(c) (d) (e)图7.1 螺纹的加工(a) 在车床上加工外螺纹；(b) 在车床上加工内螺纹；(c) 手工加工外螺纹；(d) 手工加工内螺纹；(e) 碾压加工原理2) 螺纹的基本要素内、外螺纹是相互成对使用的，只有当内、外螺纹的基本要素完全一致时，才能正常 地旋合，螺纹的基本要素包括：牙型、公称直径、线数、螺距和导程、旋向 5 个。

(1) 牙型。

在通过螺纹轴线的剖面上，螺纹的轮廓形状称为螺纹牙型；牙型上向外凸起的尖顶称为牙顶，向里凹进的槽底称为牙底；相邻两牙侧面间的夹角称为牙型角，如图 7.2 所示。

常见标准螺纹的牙型有三角形、梯形和锯齿形 3 种。

图 7.2 螺纹的牙型(2) 公称直径。

螺纹的直径有大径、中径、小径之分，如图 7.3 所示。

其中大径是指与外螺纹牙顶或内螺纹牙底相重合的假想圆柱体的直径，称为螺纹的最大直径。

小径是指与 外螺纹牙底或内螺纹牙顶相重合的假想圆柱体的直径，称为螺纹的最小直径。

第七章标准件与常用件§7.1 螺纹§7.3键及其连接§7.4销及其连接§7.5 齿轮§7.2螺纹紧固件及其连接的画法标准件：结构形状、尺寸、标记和技术要求完全标准化了的零件。

常用件：零、部件的部分结构已标准化，如齿轮的齿形等。

标准件、常用件应按照国家标准规定的画法、代号和标记来绘图和标注。

本章学习目的1. 了解螺纹的形成、种类和用途。

2. 掌握螺纹及螺纹连接的规定画法和标注方法。

3. 掌握螺栓连接、螺柱连接、螺钉连接的画法，以及常用螺纹连接件的标准代号。

4. 了解键连接和销连接的画法和标注。

5. 掌握齿轮的画法和标注。

6. 了解标准件和常用件的参数计算和查表方法。

§7.１螺纹1. 螺纹的形成当一个平面图形（如三角形、梯形、矩形等）绕着圆柱面作螺旋运动时，形成的圆柱螺旋体称为螺纹。

一、螺纹的基本知识在圆柱外表面上形成的螺纹称外螺纹。

在圆柱内表面上形成的螺纹称内螺纹。

外螺纹内螺纹内螺纹车削法3.螺纹的加工方法内外螺纹必须成对使用，可用于连接和传动。

2.螺纹的作用碾压外螺纹(1)牙型牙型沿螺纹轴线方向剖切，所得到的螺纹牙齿剖面的形状称为螺纹的牙型。

常见的牙型有三角形、梯形、锯齿形等。

4. 螺纹要素1)大径D 、d ：与外螺纹的牙顶或内螺纹牙底相重合的假想圆柱面的直径称为大径。

大径为公称直径。

2)小径D 1、d 1：与外螺纹牙底与内螺纹牙顶相重合的假想圆柱面的直径称为螺纹小径。

3)中径D 2、d 2：大径和小径之间，母线通过牙型上的沟槽和凸起宽度相等的假想圆柱面的直径称为中径。

牙底(2)螺纹直径规定：内螺纹的直径一律用大写字母表示；(3）线数n双线螺纹—同一回转面上螺纹的条数。

(4)螺距P 和导程PH相邻两牙在中径线上对应点间的轴向距离称为螺距。

同一条螺旋线上相邻两牙在中径线上对应点间的轴向距离称为导程。

单线螺纹：P=PH多线螺纹：P=PH/n螺距螺距导程=导程（5）旋向螺纹的旋向有左、右之分。
