电气控制柜（箱）
安装接线配线规范
2014年5月
设计文件名称 安装接线配线规范
文 件 代 码
产品型号、名称 电气控制柜（箱）
共12 页 //
。
电气控制柜（箱）安装接线配线规范
1. 适用范围
本规范适用公司生产的各种低压电气控制柜（箱）、仪表盘及非标准电器产品的安装、接线、配线。
2. 目的
规范电气控制柜（箱）的安装、接线、配线，提升产品品质。
3. 参照标准
GB5226.1-2002/IEC 60204-1：2000
GB 14048.1-2006
GBT 14048.7-2006
GBT 14048.8-2006
//
4. 电控柜（箱）电器元辅件安装规范
4.1. 电控柜（箱）电器元器件安装规范：
4.1.1按产品电气原理图进行安装；根据电气原理图和电气元件清单领取元器件等各类材料。
4.1.2元器件和辅件的代用，须经技术部门同意，并办理代用手续后，方可用于装配。
4.1.3安装前仔细检查元器件是否完整无损，并经入厂检验合格，具有产品合格证和生产许可证的方可进行装配。装配过程中如果发现元器件有问题，凡能修复的应及时修复，不能修复的应更换新的元器件。
4.1.4元器件安装和布置必须考虑到安全可靠，操作方便，维修容易，牢固可靠，对称一致，整齐美观。
4.1.5装配元器件时，安装件应轻拿轻放，避免震动磕碰变形油漆脱落，所有电镀件的镀层（包括元件本身的电镀件和紧固件）不得有起皮、脱落、发黑、发霉及生锈等现象；
4.1.6仪表板、元件板安装，应先衬橡胶条，后上仪表板、元件板；装配板件时允许用木锤轻轻敲打，不允许用铁器猛击。
4.1.7一般大型器件应安装于条架或角钢上，小型器件应安装于座板或板条上。
4.1.8所有元件应按照其制造厂的安装条件（包括使用条件所需的飞弧距离，拆卸灭弧装置需要的空间等）进行安装，对于手动操作开关的安装必须保证开关的电弧对操作者不产生危险。 //

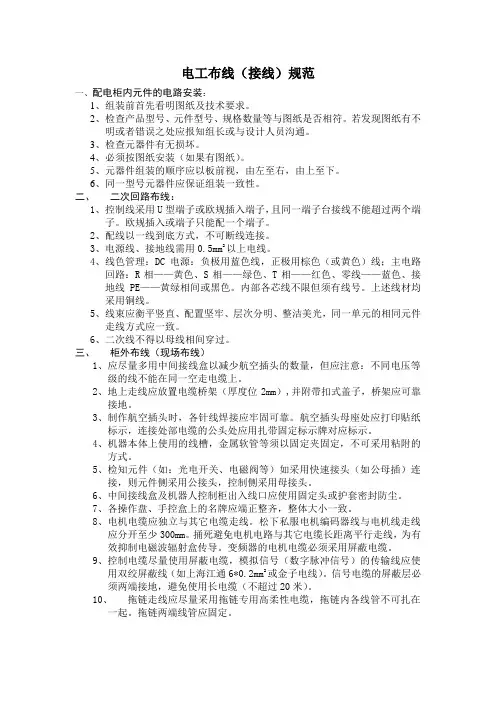

电工布线（接线）规范
一、配电柜内元件的电路安装：
1、组装前首先看明图纸及技术要求。
2、检查产品型号、元件型号、规格数量等与图纸是否相符。若发现图纸有不明或者错误之处应报知组长或与设计人员沟通。
3、检查元器件有无损坏。
4、必须按图纸安装（如果有图纸）。
5、元器件组装的顺序应以板前视，由左至右，由上至下。
6、同一型号元器件应保证组装一致性。
二、 二次回路布线：
1、控制线采用U型端子或欧规插入端子，且同一端子台接线不能超过两个端子。欧规插入或端子只能配一个端子。
2、配线以一线到底方式，不可断线连接。
3、电源线、接地线需用0.5mm2以上电线。
4、线色管理：DC电源：负极用蓝色线，正极用棕色（或黄色）线；主电路回路：R相——黄色、S相——绿色、T相——红色、零线——蓝色、接地线PE——黄绿相间或黑色。内部各芯线不限但须有线号。上述线材均采用铜线。
5、线束应衡平竖直、配置坚牢、层次分明、整洁美光，同一单元的相同元件走线方式应一致。
6、二次线不得以母线相间穿过。
三、 柜外布线（现场布线）
1、应尽量多用中间接线盒以减少航空插头的数量，但应注意：不同电压等级的线不能在同一空走电缆上。
2、地上走线应放置电缆桥架（厚度位2mm）,并附带扣式盖子，桥架应可靠接地。
3、制作航空插头时，各针线焊接应牢固可靠。航空插头母座处应打印贴纸标示，连接处部电缆的公头处应用扎带固定标示牌对应标示。
4、机器本体上使用的线槽，金属软管等须以固定夹固定，不可采用粘附的方式。
5、检知元件（如：光电开关、电磁阀等）如采用快速接头（如公母插）连接，则元件侧采用公接头，控制侧采用母接头。
6、中间接线盒及机器人控制柜出入线口应使用固定头或护套密封防尘。
7、各操作盘、手控盒上的名牌应端正整齐，整体大小一致。
8、电机电缆应独立与其它电缆走线。松下私服电机编码器线与电机线走线应分开至少300mm。捅死避免电机电路与其它电缆长距离平行走线，为有效抑制电磁波辐射盒传导。变频器的电机电缆必须采用屏蔽电缆。
电气装配规范
篇一：电气装配工艺规范
电气装配工艺规范
2009-02
一、 安装前的准备
1、 检查电气元件数量、型号、规格是否与图纸相同。
2、 检查电气元件质量：外观是否完好；动作部件是否灵活；
3、 配件是否齐全。
4、 检查控制柜质量：外观是否完好，柜门柜体是否有损伤。
5、 按照电路图准备好导线和其他辅助材料，并备好工具。
二、 电气元件的安装
(来自: 小 龙 文档网:电气装配,规范)
1、 按电气元件安装图安装电气元件，应做到整齐美观，布局合理。
2、 电气元件的安装方式应按照器件的使用说明要求；要做到安装牢固，不松动；如使用螺丝固定，应配套使用平垫、弹簧垫。
3、 走线槽的安装要做到“横平竖直”，安装牢固；切口平整光滑，无毛边；接头应严密无缝隙；走线槽盖外表光滑无明显损伤，连接处整齐无缝隙。 4、 注意事项：PLC安装在接线完成并清洁控制柜之前不得拆掉外面的保护纸套（黄色纸套），防止线头落入。
三、 母线的安装。
1、 母线要平直，无弯曲，无折痕；安装要牢固，不松动；同一方向的打弯应一致，保持在同一平面。
2、 母线外表要套上热缩管，热缩管除接线处外不得有破损
外露母线处；由上到下的颜色为黄、绿、红，分别对应L1、L2、L3相。
3、 母线除导线外不得与其他导体（如控制柜体）接触，要
保持最少20mm的安全距离，防止发生空气击穿。
4、 母线使用螺栓与导线进行连接时，或母线与母线采用螺
栓搭接连接时，应符合下列规定：
1）母线接触面保持清洁，螺栓孔周边无毛刺；
2）连接螺栓两侧有平垫圈，相邻垫圈间有大于3mm的间隙，螺母侧装有弹簧垫圈或锁紧螺母；
3）螺栓受力均匀，不使电器的接线端子受额外应力；
4）连接处距绝缘子的支持夹板边缘不小于50mm，保证母线通电后，使母线可自由伸缩，防止局部过热及产生热膨胀后应力增大而影响母线安全运行。
5、 注意事项
1）切割母排应用机械方法，严禁使用气焊或电焊。
电气控制柜（箱）
安装接线配线规范
川川润股份育服公司
SICHUAH 匸二1LJ-I LIMITED
2014年5月
设计文件名称 安装接线配线规范 文 件 代 码
产品型号、名称 电气控制柜（箱） 111 共12页
o
电气控制柜（箱）安装接线配线规范
1. 适用范围
本规范适用公司生产的各种低压电气控制柜（箱）、仪表盘
及非标准电器产品的安装、接线、配线。
2. 目的
规范电气控制柜（箱）的安装、接线、配线，提升产品品 质。
3. 参照标准
GB5226.1 -20 02/I EC 6 0204-1 : 2000
GB 14048.1- 2006
GBT 14048. 7- 200 6
GBT 14048. 8- 200 64. 电控柜（箱）电器元辅件安装规范
