拌合站扩大基础计算书(改)

  • 格式：doc
  • 大小：119.00 KB
  • 文档页数：6

附件：

云茂高速TJ9标合同段

1#混凝土拌合站基础计算书

一、拌和站罐基础设计概括

我标段1#拌合站计划投入两套HZS90拌合站，单套HZS90拌合站投入3个100t型水泥罐（装满材料后），根据公司以往拌合站施工经验，结合现场地质条件以及基础受力验算，水泥罐采用砼扩大基础，基础顶预埋地脚钢板与水泥罐支腿满焊。

二、基本参数

1、风荷载参数：查询公路桥涵设计通用规范，为保证安全，考虑风速：smV/3410，即十二级台风；

2、仓体自重：100t罐体自重约10t，装满材料后总重为100t，罐体高度15m，总高度21m，水泥罐两支腿间距为2.25m。

3、扩大基础置于粉质黏土上，地基承载力基本容许值Kpafa1600，采用碎石换填进行地基压实处理后，碎石换填地基承载力基本容许值Kpafa5000；

4、当采用三个水泥罐基础共同放置在一个扩大基础上时，扩大基础尺寸为10m×5m×1.5m（长×宽×高）。

三、空仓时整体抗倾覆稳定性稳定性计算

1、受力计算模型（按最不利100吨罐体计算），空仓时受十二级台风

2、风荷载计算

根据《公路桥涵设计通用规范》可知，风荷载标准值按下式计算：gVWdk22；

查《公路桥涵设计通用规范》得各参数取值如下：

空气重力密度：01199899.0012017.00001.0Ze；

代入各分项数据得：222/0.78.923401199899.02mKNgVWdk

单个水泥罐所受风力计算：

迎风面积：2245153mA

作用力：F=0.7*45=31.5KN

作用高度：mH5.132

2、单个水泥罐倾覆力矩计算

mKNM25.4255.13*5.31倾

3、稳定力矩及稳定系数计算

假定筒仓绕单边两支腿轴线倾覆，稳定力矩由两部分组成，一部分是仓体自重稳定力矩1稳M，另一部分是扩大基础自重产生的稳定力矩2稳M。

三个水泥罐共用一个扩大基础时，稳定力矩计算如下所示：

mKNM5.33732/25.210101稳；

mKNM20252/25.2245.15102稳；

稳定系数：

5.185.1325.42520255.337＞倾稳MM，抗倾覆满足要求，同时罐体设置抗风绳可以提高安全系数。

四、水泥罐基础承载力计算

3个水泥罐共用一个扩大基础时，水泥罐基础承载力计算如下所示：

水泥罐基础采用10m×5m×1.5m的砼扩大基础形式，基础采用预埋地脚钢板与水泥罐支腿满焊。

①、水泥罐装满时，其自重大小为：KNN30003101001；

②、扩大基础自重为：KNN1800245.15102；

③、扩大基础与底部地基接触面积为：250510mA；

④、基础承受最大倾覆力矩为：mKNM25.425倾；

⑤、基础抗弯截面系数为：3275.35.11061mW；

⑥、基础底部应力最大为：

KpaKpaWMANp5004.20975.325.425504800max＜，得扩大基础承载能力满足要求！

五、扩大基础砼局部承压计算

扩大基础上设60×60cm的15mm厚钢板与水泥罐支腿焊接传递压应力，得扩大基础砼局部承压验算如下所示：

局部承压面积：2360000600600mmAl；

局部承压计算底面积：264000010026001002600(mmAb）（）（钢板边缘距扩大基础边缘距离最小为10cm）；

砼局部承压强度提高系数：33.1360000640000lbAA；

得水泥罐支腿传递的最大轴向力为KN3755.14/1000；

有KNAfKNlcd58.49553600005.1133.19.09.0375＜（扩大基础采用C25砼，混凝土轴心抗压强度设计值MPafcd5.11）；

得砼局部承压满足要求！

六、扩大基础抗滑移验算

3个水泥罐扩大基础共用时，扩大基础抗滑移验算如下所示：

基础所受水平力大小为：KNT5.31;

基础底部摩擦系数：3.0f；

基础所受最小轴向力：KNN23252025300；

基础抗滑移稳定系数为：5.114.225.3123253.0＞TfNKc，得扩大基础抗滑移验算满足要求；

七、换土垫层计算

1、换土垫层厚度计算

换土垫层的厚度定为100cm，换土垫层的厚度应满足以下要求：

aRgkokfpp

tan2tan2)''(zlzbppblpgkokok

式中：)KPapok（垫层底面处的附加应力；

KPaKPapgk551195.124)，取力（垫层底面处的自重压应；

；抗力提高系数，取25.1R

；载力容许值为地质报告得粉质粘土承地基承载力容许值，查KPafa180

mb5基础宽度，取；

ml10基础长度，取；

KPapok4.209'基础底面压应力，取；

KPapgk365.124'，取基础底面处自重压应力；

m1垫层厚度，取z；

045压力扩散角，取为；

代入相关数据得：

KPappgkok27.15055)45tan125)(45tan1210()364.209(51000；

得KPaKPappgkok20016025.127.150＜，换填100cm厚碎石垫层，满足承载力要求；

2、垫层宽度计算

垫层底面宽度应满足压力扩散的需求，得垫层宽度为

mzbb0.645tan124tan201；

实际布置时，垫层底面分别距基础底面宽度为150cm，满足要求。

八、施工建议

①、施工期间加强对地基基础承载力的检验，基坑开挖完成后，检测地基承载力满足要求后，方能进行下一步施工；

②、基础底部应力水平相对较小，不会造成扩大基础混凝土开裂，但为满足

结构构造性要求，建议在扩大基础顶面和底面各设置一层直径不小于Φ16的15cm×15cm的钢筋网片；

③、施工期间为加强水泥罐整体稳定性，对两个罐子之间可采用钢管或型钢焊接为一个整体；

合集下载

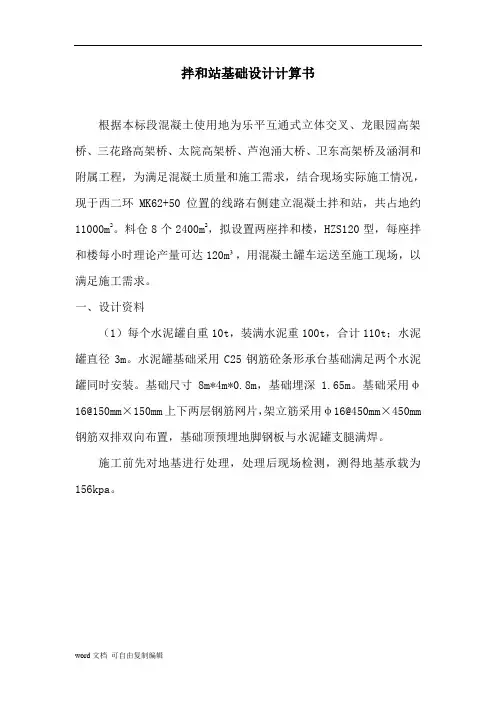

集料拌和站水泥罐基础设计算书
