计算机绘图（终结性考试）大作业
计算机绘图（终结性考试）大作业.dwg
一、绘图环境设置（15
分）
1.
图层参数设置要求（5分）
层 名 颜色 线型 线宽 用途
粗实线 黑/白 Continuous 0.3 粗实线
细实线 绿 Continuous 0.15 细实线、剖面线
虚 线 蓝 Hidden 0.15 虚线
中心线 红 Center 0.15 中心线
尺寸线 绿 Continuous 0.15 尺寸标注、文字 2.
尺寸设置（5分）
尺寸参数：字高为3.5，箭头长为3，尺寸界限超出尺寸线为1，起点偏移量为0。数字位置从尺寸线偏移1。其余参数使用系统默认配置，并符合国家标准。
3. 文字设置（5分）SHX 字体设为 gbeitc.shx，使用大字体，字体样式为 gbcbig.shx。宽度比例取 1.0。
二、绘制图框和标题栏（5 分）
用粗实线画出边框（297×420），按图示尺寸在右下角绘制标题栏，并填写考生姓名和准考证号 的后4位，字高为5。
三、按尺寸 1∶1 抄画 1、2、3 和 4 题平面图形，并注全尺寸。（40 分，每个小题 10分）2 1. 2. 3.34.
四、按尺寸 1∶1 抄画下面的平面图形，并注全尺寸。（20 分）
五、按尺寸 1∶1 抄画下图所示组合体的两个视图。（20 分）45大作业卷面样例

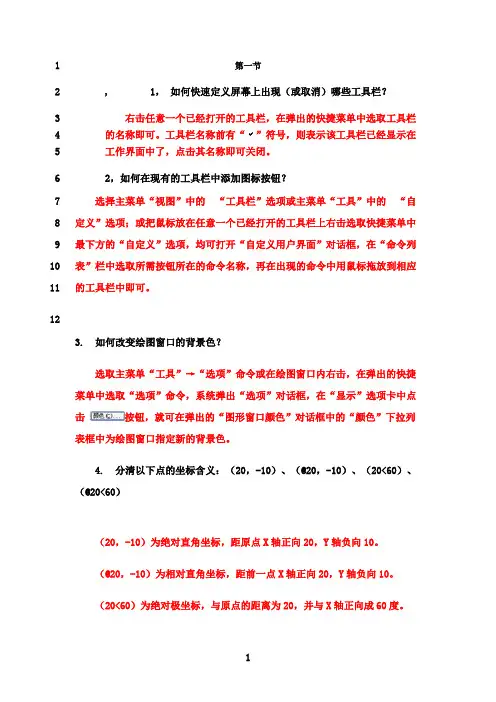

第一节 1
, 1， 如何快速定义屏幕上出现（或取消）哪些工具栏？ 2
右击任意一个已经打开的工具栏，在弹出的快捷菜单中选取工具栏3
的名称即可。工具栏名称前有“”符号，则表示该工具栏已经显示在4
工作界面中了，点击其名称即可关闭。 5
2，如何在现有的工具栏中添加图标按钮？ 6
选择主菜单“视图”中的 “工具栏”选项或主菜单“工具”中的 “自7
定义”选项；或把鼠标放在任意一个已经打开的工具栏上右击选取快捷菜单中8
最下方的“自定义”选项，均可打开“自定义用户界面”对话框，在“命令列9
表”栏中选取所需按钮所在的命令名称，再在出现的命令中用鼠标拖放到相应10
的工具栏中即可。 11
12
3. 如何改变绘图窗口的背景色？
选取主菜单“工具”→“选项”命令或在绘图窗口内右击，在弹出的快捷菜单中选取“选项”命令，系统弹出“选项”对话框，在“显示”选项卡中点击 按钮，就可在弹出的“图形窗口颜色”对话框中的“颜色”下拉列表框中为绘图窗口指定新的背景色。
4. 分清以下点的坐标含义：（20，-10）、（@20，-10）、（20<60）、（@20<60）
（20，-10）为绝对直角坐标，距原点X轴正向20，Y轴负向10。
（@20，-10）为相对直角坐标，距前一点X轴正向20，Y轴负向10。
（20<60）为绝对极坐标，与原点的距离为20，并与X轴正向成60度。 （@20<60）为相对极坐标，与前一点的距离为20，并与X轴正向成60度。
5. 重复当前AutoCAD运行命令的操作应该按下哪个键？
回车键或空格键。
6. 如何取消上次命令？
单击“标准”工具栏中的“放弃”键，或在命令窗口输入“U”，即Undo命令。
7. 在命令执行过程中可以随时按哪个键退出或取消该命令？
Esc键。
8. 简述对象捕捉功能的作用。
绘制或编辑图形时，使用对象捕捉功能可以在已有图素上用指定的捕捉方式捕捉需要的点，如直线的端点、中点、圆的圆心和切点等，这样就可以精确快速地绘图。
计算机绘图
计算机绘图，是指利用计算机进行图像处理和图形设计的方法和技术。计算机绘图广泛应用于各个领域，如建筑、工程、设计、艺术、教育等等。本文将会介绍计算机绘图的基本概念、发展历程、应用领域和软件工具等方面。
一、计算机绘图的基本概念
计算机绘图是利用计算机软件进行图形、图片、图像处理和设计的技术。它是基于计算机的数字图形技术，能够实现各种形状的绘制、变形、平移、旋转、缩放、填充、颜色渲染等操作，从而实现各种图像的生成和编辑。
计算机绘图的基本元素有：点、线、面和体。这些元素是绘制各种图像的基础。绘图时，需要使用一系列工具和方法，如绘图板、画笔、填充、图层、快捷键等等。不同的绘图软件提供的工具和方法略有不同，但都基本遵循着这些基本原则。
计算机绘图可以分为二维和三维绘图。二维绘图主要用于绘制平面图形，如俯视图、侧视图、平面布局图、地图等。三维绘图则用于绘制具有深度、立体感的图形，如建筑模型、机械零件、人物动画等。
计算机绘图还有一个重要的特点，就是可以再现真实图像。这是由于数码相机、扫描仪等设备将真实图像数字化后，再利用计算机进行后期处理，即可以实现真实图像和手绘图像的相互转换，达到更加逼真的视觉效果。
二、计算机绘图的发展历程
计算机绘图的历史可以追溯到二十世纪六十年代，当时的计算机绘图只是简单的线框图和点阵图。随着计算机技术的进步，计算机绘图工具得到了不断的改善，绘图质量也逐渐提高。
二十世纪七十年代，计算机图形学作为一门新兴学科逐渐走入人们的视野，计算机绘图也随之发展成为一种先进的图形处理和设计手段。在这段时间里，出现了许多计算机绘图软件，如AutoCAD、CorelDRAW、Illustrator、Photoshop等。这些软件被广泛应用于各种行业，从而大大提高了效率和质量。
二十世纪八十年代，计算机硬件的自然延伸——图形处理器的出现，大大提高了计算机绘图处理速度和处理质量。同时出现了一些新的计算机绘图技术，如三维图形学、动画绘图、虚拟现实等。
课程名称：计算机绘图课时（学分）24课时（1.5学分）适应专业机械设计与制造、机械自动化、焊接技术班级人数规模每班可容纳（50）人选用教材《计算机绘图》课程教学目标：本门课程是计算机应用与工程制图相结合的技术基础课，是工程设计与图形学领域的新学科，也是机械相关专业的必修课程，本次选修课程内容为原必修课程内容的提高与加强，除了强化计算机绘图能力（根据工程或产品设计方案、正图（原图）、草图和技术性说明及其他技术图样，使用绘制出电子图形文件并打印成技术图样），还涉及快速绘图技巧、较难度平面图形绘制、面域制作与查询（求平面图形周长与面积等）、三维实体造型基础、三维实体转三视图方法等等，为以后软件的二次开发以及学习机械设计基础、机械CAD/CAM等众多专业必修课打下坚实的基础，为以后从事机械设计制造相关岗位提供有力的技能保障。
课程内容简介：绘图坏境设置、进阶级平面图形绘制，面域制作与查询，零件图、装配图绘制，AutoCAD软件二次开发扩展应用（钣金放样、工序卡片制作、焊接符号的标注等），三维实体造型基础，三维实体转三视图方法。
课程实施介绍：采用多媒体机房，一人一机，边讲边练，现场随时指导，课程结束后以上机考试成绩和平时上机实践两项内容为考查学生获得学分与否的依据。
备注：建议机械制图与计算机绘图能力较强的同学选修本课程。
