浙江大学电工电子实验报告18
专业：姓名：
实验报告
学号：日期：地点：
课程名称：电工电子学实验指导老师：实验名称：集成定时器及其应用
一、实验目的
1.了解集成定时器的功能和外引线排列。
2.掌握用集成定时器构成多谐振荡器、单稳态触发器和施密特触发器的方法和原理。
二、主要仪器设备
1.MDZ－2型模拟电子技术实验箱；
2.HY3003D-3型可调式直流稳压稳流电源；3.XJ4318型双踪示波器；
4.XJ1631数字函数信号发生器；5.运放、时基电路实验板。
三、实验内容
1.多谐振荡器
图15-2
按图15-2接好实验线路，UCC采用+5V电源，用双踪示波器观察并记录uC、u0的波形。注意两波形的时间对应关系，并测出u0的幅度和t1、t2及周期T。2.单稳态触发器 图15-4
按图15-4接好实验电路，UCC采用+5V电源，ui信号用幅度为5V的方波信号，适当调节方波频率(月500Hz)(方波可以由函数信号发生器提供，或由电子技术实验箱直接提供)，观察并记录ui、u2、uC、u0的波形，标出uo的幅度和暂稳时间tW。
3.施密特触发器
图15-6
按图15-6接线，输入us采用正弦波信号(由函数信号发生器提供)，UCC采用+5V电源。接通电源、逐步加大us信号电压，用示波器观察ui波形，直到ui的有效值等于5V左右。观察并记录us、ui和u0波形。
四、实验总结
1.用方格纸画好各波形图，并注明幅值、周期(脉宽)等有关参数。注意正确反映各波形在时间上的对应关系。
*频率：4.459kHZUh:3.74VUl:1.90V
Uo幅值：4.44VUo*正频宽：148.8μs*负频宽：75.21μs(此处*与理论值出入较，见下文分析)
周期T=2.00ms,tw=1.13ms
周期T=2.00ms示波器记录信息如下
2.整理实验数据，将理论估算结果与实验测试数值相比较，并加以分析讨论。
结果分析：(1).多谐振荡器 但从其波形来看，与理论预期并无异样，但仔细观察Uo的高低电位频宽会发现与理论值
1
第6章 时序逻辑电路
一、填空题
1. 任一时刻的稳定输出不仅决定于该时刻的输入，而且还与电路原来状态有关的电路叫 时序逻辑电路 。
2. 时序逻辑电路由 组合逻辑电路 和 触发器 两部分组成。
3. 时序逻辑电路的功能表示方法有 特性表 、 特性方程 、 状态转化图 和 时序图 。
4. 时序逻辑电路按触发器时钟端的连接方式不同可以分为 同步时序逻辑电路 和 异步时序逻辑电路 两类。
5. 可以用来暂时存放数据的器件叫 寄存器 。
6. N级环形计数器的计数长度是 ；N级扭环形计数器的计数长度是 ；N级最大长度移存型计数器的计数长度是 。
7. 在工作速度要求较高时，在同步计数器和异步计数器两者之中，应选用 同步计数器 。
8. 3级触发器若构成环型计数器，其模值为 3 ，若构成扭环型计数器，则其模值为 6 。
9. 由4级触发器构成的寄存器可以存入 4 位二进制代码。
10. 由8级触发器构成的二进制计数器模值为 。
11． 由8级触发器构成的十进制计数器模值为 。
12. 一般地说，模值相同的同步计数器比异步计数器的结构 复杂 ，工作速度 快 。
13. 已知进制加法计数器的状态转换图如图6.1所示，它是采用 5221bcd 编码的计数器。
图6-1；
14. 移位寄存器的主要功能有 、 、 、 。
15． 按计数器中各触发器状态更新的情况不同，可将计数分为 同步计数器 、 两种类型。

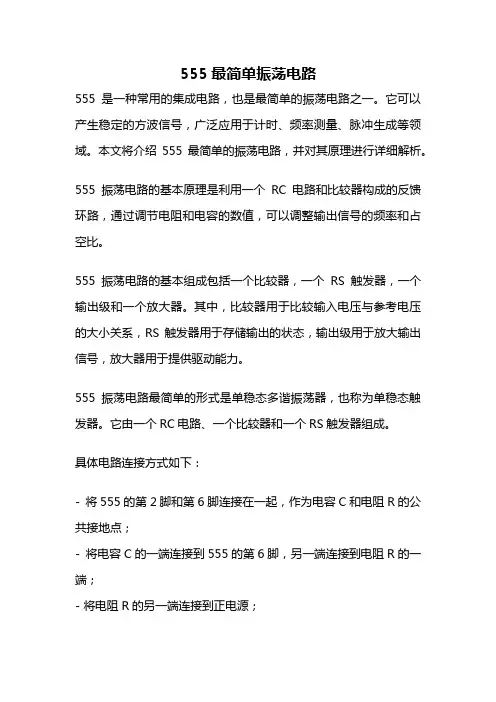

555最简单振荡电路
555是一种常用的集成电路，也是最简单的振荡电路之一。它可以产生稳定的方波信号，广泛应用于计时、频率测量、脉冲生成等领域。本文将介绍555最简单的振荡电路，并对其原理进行详细解析。
555振荡电路的基本原理是利用一个RC电路和比较器构成的反馈环路，通过调节电阻和电容的数值，可以调整输出信号的频率和占空比。
555振荡电路的基本组成包括一个比较器，一个RS触发器，一个输出级和一个放大器。其中，比较器用于比较输入电压与参考电压的大小关系，RS触发器用于存储输出的状态，输出级用于放大输出信号，放大器用于提供驱动能力。
555振荡电路最简单的形式是单稳态多谐振荡器，也称为单稳态触发器。它由一个RC电路、一个比较器和一个RS触发器组成。
具体电路连接方式如下：
- 将555的第2脚和第6脚连接在一起，作为电容C和电阻R的公共接地点；
- 将电容C的一端连接到555的第6脚，另一端连接到电阻R的一端；
- 将电阻R的另一端连接到正电源； - 将555的第4脚连接到555的第8脚，以提供电源给555芯片；
- 将555的第8脚连接到正电源；
- 将555的第1脚连接到电阻R的另一端，作为输出端；
- 将555的第5脚连接到电阻R的另一端，作为控制端。
当输入电压低于参考电压时，比较器的输出为高电平，RS触发器的输出为低电平，555的第1脚输出低电平信号。
当输入电压高于参考电压时，比较器的输出为低电平，RS触发器的输出为高电平，555的第1脚输出高电平信号。
通过调节电阻R和电容C的数值，可以调整输出信号的频率和占空比。当电阻R和电容C的数值较大时，输出信号的频率较低，占空比较小；当电阻R和电容C的数值较小时，输出信号的频率较高，占空比较大。
需要注意的是，555振荡电路的稳定性和精度与电阻R和电容C的数值有关。当电阻R和电容C的数值不稳定或误差较大时，输出信号的频率和占空比会有所偏差。
1 《数字电路》555时基电路实验
一、实验目的
1、掌握555时基电路的结构和工作原理，学会对此芯片的正确使用。
2、学会分析和测试用555时基电路构成的多谐振荡器、单稳态触发器、R-S触发器等三种典型电路。
二、实验原理
实验所用的555时基电路芯片为NE556，同一芯片上集成了二个各自独立的555时基电路，各管脚的功能简述如下（参见图12-1和图12-2）:
TH：高电平触发端，当TH端电压大于2/3VCC，输出端OUT端呈低电平，DIS端导通。
TR：低电平触发端，当TR端电平小于1/3VCC时，输出端OUT端呈高电平，DIS端开断。
DIS：放电端，其导通或关断，可为外接的RC回路提供放电或充电的通路。
R：复位端，R=0时，OUT端输出低电平，DIS端导通。该端不用时接高电平。
VC：控制电压端，VC接不同的电压值可改变TH、TR的触发电平值，其外接电压值范围是0～VCC，该端不用时，一般应在该端与地之间接一个电容。
OUT：输出端。电路的输出带有缓冲器，因而有较强的带负载能力，可直接推动TTL、CMOS电路中的各种电路和蜂鸣器等。
VCC：电源端。电源电压范围较宽，TTL型为+5V～+16V，CMOS型为+3～+18V，本实验所用电压VCC = +5V。
芯片的功能如表12-1所示，管脚如图12-1所示，功能简图如图12-2所示。
表12-1
图12-1 时基电路芯NE556管脚图 图12-2 时基电路功能简图 2
图12-3 测试接线图 图12-4 多谐振荡电路
555时基电路的应用十分广泛，在波形产生、变换、测量仪表、控制设备等方面经常用到。采用555时基电路构成的多谐振荡器、单稳态触发器和R-S触发器的电路分别见图12-4、图12-6和图12-7。
