单稳态触发器特点：电路有一个稳态、一个暂稳态。

在外来触发信号作用下，电路由稳态翻转到暂稳态。

暂稳态不能长久保持，由于电路中RC延时环节的作用，经过一段时间后，电路会自动返回到稳态。

暂稳态的持续时间取决于RC电路的参数值。

单稳态触发器的这些特点被广泛地应用于脉冲波形的变换与延时中。

一、门电路组成的微分型单稳态触发器1. 电路组成及工作原理微分型单稳态触发器可由与非门或或非门电路构成，如下图。

与基本RS触发器不同,(a)由与非门构成的微分型单稳态触发器 (b)由或非门构成的微分型单稳态触发图6.7微分型单稳态触发器构成单稳态触发器的两个逻辑门是由RC耦合的，由于RC电路为微分电路的形式，故称为微分型单稳态触发器。

下面以CMOS或非门构成的单稳态触发器为例，来说明它的工作原理。

⑴ 没有触发信号时，电路处于一种稳态没有触发信号时，为低电平。

由于门输入端经电阻R接至，因此为低电平; 的两个输入均为0，故输出为高电平，电容两端的电压接近0V，这是电路的“稳态”。

在触发信号到来之前，电路一直处于这个状态：, 。

⑵ 外加触发信号，电路由稳态翻转到暂稳态当时，的输出由1 0，经电容C耦合，使,于是的输出v02 =1, 的高电平接至门的输入端，从而再次瞬间导致如下反馈过程：这样导通截至在瞬间完成。

此时，即使触发信号撤除（），由于的作用，仍维持低电平。

然而，电路的这种状态是不能长久保持的，故称之为暂稳态。

暂稳态时，，。

⑶ 电容充电，电路由暂稳态自动返回至稳态在暂稳态期间，电源经电阻R和门的导通工作管对电容C充电，随着充电时间的增加增加，升高，使时，电路发生下述正反馈过程（设此时触发器脉冲已消失）：迅速截止，很快导通，电路从暂稳态返回稳态。

, 。

暂稳态结束后，电容将通过电阻R放电，使C上的电压恢复到稳定状态时的初始值。

在整个过程中，电路各点工作波形如图6.8所示。

图6.8 微分型单稳态触发器各点工作波形2. 主要参数的计算(1) 输出脉冲宽度暂稳态的维持时间即输出脉冲宽度，可根据的波形进行计算。

二、CT74LS123双单稳态触发器简介 双单稳态触发器简介 1．引脚排列 ． 2．使用 ． •在直接复位端输入低电平脉 在直接复位端输入低电平脉 可提前终止输出脉冲， 冲，可提前终止输出脉冲，迫使脉 冲变窄， 变为t 。 冲变窄，由tp变为 p′。 •此芯片具有重复触发功能，可使输出脉冲加宽。 此芯片具有重复触发功能，可使输出脉冲加宽。 此芯片具有重复触发功能
（2）外加触发信号，电路翻转为暂稳态 ）外加触发信号， 设稳态时v 为低电平。 电平由低变高时，由于v 设稳态时 I为低电平。当vI电平由低变高时，由于 C不能 突变仍保持高电平，则使v 电平从高变低；随电容C的放电 突变仍保持高电平，则使 O电平从高变低；随电容 的放电 过程进行， 将下降，维持G 开通的条件将被破坏，因此G 过程进行，vC将下降，维持 2开通的条件将被破坏，因此 2 开通的状态是暂时的，是暂稳态； 开通的状态是暂时的，是暂稳态； （3）自动返回到稳态 ） 下降到关门电平时， 由开通返回到关闭状态， 当vC下降到关门电平时，G2由开通返回到关闭状态， vO由低电平返回到高电平。 由低电平返回到高电平。

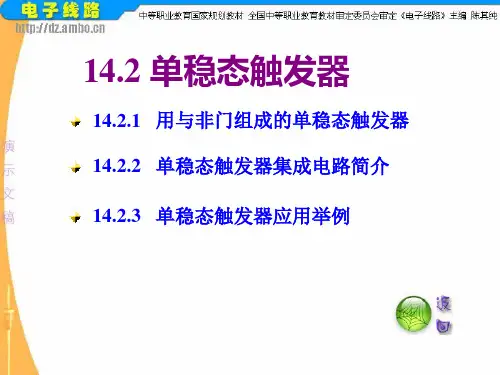

14.2 单稳态触发器
14.2.1 用与非门组成的单稳态触发器 14.2.2 单稳态触发器集成电路简介 14.2.3 单稳态触发器应用举例
14.2 单稳态触发器
单稳态触发器：有一个稳定状态和一个暂稳态的触发器。 单稳态触发器：有一个稳定状态和一个暂稳态的触发器。 主要应用：延时、整形等方面。 主要应用：延时、整形等方面。 14.2.1 用与非门组成的单稳态触发器 1．电路组成：两个与非门；一个积分电路。 ．电路组成：两个与非门；一个积分电路。 2． 工作原理： ． 工作原理： 电路处于稳态 → 外加触发信号，电路翻转为暂稳态 外加触发信号， 自动返回到稳态。 → 自动返回到稳态。 无论v （1） 电路的稳态 ） 电路的稳态——无论 I是高电平还是低电平，G2 无论 是高电平还是低电平， 处于关闭状态，输出v 为高电平，这是电路的稳态； 处于关闭状态，输出 O为高电平，这是电路的稳态；

单稳态触发器的基本原理
单稳态触发器是一种具有两个稳态的电子电路，输入一个触发信号时，输出在一段时间内保持在一个稳态，然后恢复到另一个稳态。

基本原理如下：
1. 单稳态触发器由至少一个双稳态器和一个触发器组成。

双稳态器具有两个稳态，分别为Set（置位）和Reset（复位）。

2. 当输入触发信号为高电平时，触发器处于Set稳态，输出为高电平。

当输入信号回到低电平，触发器的状态不会改变。

3. 当输入触发信号为低电平时，触发器处于Reset稳态，输出为低电平。

当输入信号回到高电平，触发器的状态不会改变。

4. 通过根据上述两个稳态的状态转移规则，输入信号的变化会导致触发器状态的切换，从而改变输出信号的状态。

5. 单稳态触发器可以设置一个固定的时间延迟，当输入触发信号改变时，触发器会在一段固定的时间后恢复到另一个稳态。

6. 单稳态触发器的具体实现方式有很多，比如基于门电路的实现（如SR触发器、D触发器等）和基于集成电路的实现（如555定时器等）。

总之，单稳态触发器通过输入信号的变化从一个稳态切换到另一个稳态，以实现一段固定的时间延迟，并输出变化后的信号状态。

74123单稳态触发芯片组成的稳态触发电路74123单稳态触发芯片组成的稳态触发电路1. 引言在现代电子技术中，稳态触发电路在数字电路设计中扮演着重要的角色。

其中，74123单稳态触发芯片是一种常用的元器件，用于实现稳态触发电路。

本文将深入探讨74123单稳态触发芯片的组成、工作原理以及相关应用，旨在帮助读者深入理解和运用该技术。

2. 74123单稳态触发芯片的组成74123单稳态触发芯片是一种集成电路，由多个功能模块组成。

在数字电路中，常常使用单稳态触发芯片来实现逻辑功能的稳态触发。

74123芯片包含两个稳态触发器，每个触发器都有一个控制输入引脚，用于控制触发器的工作状态。

3. 工作原理74123单稳态触发芯片的工作原理基于单稳态触发器的特性。

单稳态触发器是一种能够在输入信号的上升沿或下降沿触发的电路。

当控制引脚（CLR）置为低电平时，触发器处于稳定状态，输出保持在某个特定电平。

一旦控制引脚接收到高电平信号，在经过一段预定的时间后，输出会翻转，并保持在另一个稳定状态。

这个稳定状态的保持时间由外部电路中的电阻和电容决定。

4. 相关应用74123单稳态触发芯片在数字电路设计中有广泛的应用。

在计算机内存控制电路中，可以使用该芯片来实现存储器的刷新功能。

当存储器中的数据需要定期刷新时，74123芯片可以被配置为单稳态触发器，通过调整电阻和电容的数值，可以控制刷新信号的时间间隔。

74123芯片还可以用于脉冲整形和失步控制。

在数字通信中，脉冲整形电路常常用于将输入脉冲信号转换为恒定宽度的脉冲信号，以便于后续信号处理。

74123芯片可以被配置为脉冲整形电路，通过调整电阻和电容的数值，可以实现所需的脉冲宽度。

5. 个人理解与观点对于稳态触发电路的研究和应用，我认为这是一项非常有意义的技术。

稳态触发电路可以实现多种逻辑功能，并且可以自动控制信号的触发时间。

这对于数字电路的设计和实现非常重要，可以提高电路的稳定性和可靠性。
