机电专业2011、2012期中考试试题(电工试题)

  • 格式：doc
  • 大小：247.00 KB
  • 文档页数：5

课程：电工基础 考试 ：2011-2012期中考试

- 1 - 职教中心机电专业

2011-2012学年第一学期期中考试试卷

一、 填空题（每空1分，共30分）

1、导体对电流的阻碍作用叫 ，其值与材料、 、 有关，即R= 。

2、最基本的电路包括 、 、 、负载四部分，工作状态一般有 、 、 三种。

3、1A= mA= uA ，1F= uF pF。

4、判断导体切割磁感线产生的感应电流方向可用 定则，内容：让

垂直穿过手心，大拇指指向 方向，四指代表 方向。

5、基尔霍夫定律包括 、 。

6、图1-1所示，方框Ａ为有源二端网络，在a、b间接入电压表时，其读数为100Ｖ，在a、b间接10Ω电阻时，测得电流为5Ａ，那末a、b两点间的开路电压为____ V，两点间等效电阻为_____Ω。

7、如图1-2所示的A点电位UA= V。

8、电荷之间的相互作用力是通过电场发生的，电流与电流之间的相互作用力是通过 发生的。

9、以空气为介质的平行板电容器电源对其充电后，将电源断开，若增大电容器极板正对面积，则C将增大，Q不变，U变小；若电源不断开，减小两板之间的距离，则C将增大，Q ，U变小。

9、串联电容器的总电容比每个电容器的电容 ，每个电容器两端的电压和自身容量成反比 。

10、全电路欧姆定律告诉我们，闭合电路中的电流与电源电动势成正比，与电路的总电阻成反比，其表达式为 I= 。

11、电流在 单位时间 内所做的功叫做电功率。电源电动势所供给的功率，等于

和 负载电阻所消耗的功率之和。

12、物体具有吸引铁、钴、镍等物质的性质叫磁性，具有磁性的物体叫 。

二、 选择题（每题2分，共30分）

1、下列哪个元件属于耗能元件（ ）

A电阻 B电容 C电感 D干电池

2、用安培表内接法测电阻，测得值比实际值（ ）

A 小 B 大 C 相同 D 不确定

3、判断通电导线产生的磁场方向可用（ ）

A楞次定律 B左手定则 C右手定则 D安培定则

4、电路的端电压随电流的减小而（ ）

A 增大 B 减小 C 不变 D 先增大后减小

5、下面哪一种说法是正确的（ ）

A．电流的实际方向规定；从高电位指向低电位。

B．电流的实际方向规定是正电荷定向移动的方向。

C．电流的实际方向规定；从低电位指向高电位

D．电流的实际方向规定是负电荷定向移动的方向。

6、

7、一只110V 60W和一只110V 40W的灯泡串联在110V的电源上( )

A 40W的亮 B 60W的亮 C 一样亮 D 都不亮

8、三个电阻R1=R2=R3，先将R2与R3并联后再与R1串联接在电源上，当R3消耗的功率为P时，R1消耗的功率为（ ）

A P/4 B P/2 C 2P D 4P

班

级

姓

名

学

号

密

封

线 课程：电工基础 考试 ：2011-2012期中考试

- 2 - 9、惠斯通电桥测量电阻的精确度跟（ ）有关

A已知电阻的准确度和电流计的灵敏度 B电源电动势

C电源内阻 D都有关

10、关于磁感线的下列说法中，正确的是（ ）

A、磁感线是磁场中客观存在的有方向的曲线

B、磁感线是始于磁铁北极而终止于磁铁南极

C、磁感线上的箭头表示磁场方向

D、磁感线上某点处小磁针静止时北极所指的方向与该点切线方向一致

11、如右图所示,则电压与电流之间的关系为( )

A. 0IREU

B. 0IREU

C. 0IREU

D. 0IREU

12、有关电动势的叙述中，下列说法正确的是 （ ）

A. 电动势反映了不同电源的做功能力

B. 电动势是矢量

C. 电动势方向由正极经电源内部指向负极

D. 电源内部电动势依靠静电力维持电荷的定向移动

13、如右下图所示电路中，当开关S闭合后，则（ ）

A. I增大，U不变

B. I不变，U减小

C. I增大，U减小

D. I、U均不变

14、将电容器C1“200V20μF”和电容器C2“160V20μF”串联接到350V

电压上则( )

A．C1、C2均正常工作 B．C1击穿,C2正常工作

C．C2击穿，C1正常工作 D．C1、C2均被击穿

15、日常家用电器与照明开关应该是（ ）

A 并联 B 串联 C 混联 D 各不相连

16、适用于变压器铁心的材料是（ A ）

A、软磁材料 B、硬磁材料 C、矩磁材料 D、顺磁材料

17、铁心线圈，接在直流电压不变的电源上。当铁心的横截面积变大而磁路的平均长度不变时，则磁路中的磁通将：（ A ）

A、增大 B、减小 C、保持不变 D、不能确定；

18、如图所示，电路安培表的示数为0.2A，E1=12V，R1= R3 =10Ω， R2= R4=5Ω，则E2=（ ）V

A 6或8

B 12

C 18

D 6

19、万用表测电阻前应进行（ ）

A 欧姆调零 B 机械调零 C 不用调零 D 通电调节

20、三只阻值均为R的电阻采用不同方式连接，可得到（ ）种不同阻值。

A．4 B，6 C，8 D，10

三、 判断题（每题2分，共20分）

1、在一电阻电路中，如果电压不变，当电阻增加时，电流也就增加。

（ ）

2、有电流必有磁场，有磁场必有电流。 （ ）

3、铁磁性物质在反复交变磁化过程中，B的变化总是滞后于H的变化，叫做磁滞现象。 （ ）

4、若干只电容器串联，电容量越大的电容器所带的电荷越多。（ ）

5、在电容充放电的过程中，电容量不变。 （ ）

6、基尔霍夫电压定律指出：在直流回路中，沿任一回路方向绕行一周，各电源电势的代数和等于各电阻电压降的代数和。 （ ）

7、描述磁场的磁力线，是一组既不中断又互不相交，却各自闭合，既无起点又无终点的回线。 （ ）

8、电路中某两点的电位都很高，则这两点间的电压也一定很高

（ ）

9、电路图是根据电气元件的实际位置和实际连线连接起来的

（ ） 课程：电工基础 考试 ：2011-2012期中考试

- 3 - 10、万用表的电压、电流及电阻挡的刻度都是均匀的。

（ ）

四、 计算题（共8题，计70分）

1、某一闭合电路，电源内阻r＝0.2Ω，外电路的端电压是1.9V， 0.5A，求电源电动势、外电阻及外电阻所消耗的功率。（8分）

2、如下图图所示，有一根金属导线，长0.4m，质量是0.02kg，用两根柔软的细线悬在均匀磁场中，当导线中通以2A电流（方向如图）时，磁场的磁感应强度为多大？磁场方向如何才能抵消悬线的张力？（8分）

l 图（2）

3、如图4所示电桥电路,已知25515321RRR，，,当电

桥平衡时,求xR的值.（6分）

图（3）

4、图示电路，已知：R1 = 4 ，R2 = 3 ，R3 = 2 ，US1 = 1 V，US2 = 5 V，I = 2 A ，IS = 1 A 。用 基 尔 霍 夫 定 律 求 US3 = ?（10分）

RRRUUUI14S 1S 2S 3IS23....+－+－+－

图（4）

课程：电工基础 考试 ：2011-2012期中考试

- 4 -

5、用 电 源 等 效 变 换 法 求 图 示 电 路 中 的 IS2 。（8分）

IUII3 A2 A4 VS 1S 2S....+－ 图（5）

6、图 示 电 路 中，已 知：US1 = 2 V，US2 = 9 V，R = R1 = 10 ，R2 = 5 。试 用 叠 加 原

理 求 电 流 I 及 R 上 消 耗 的 功 率 。（10分）

URR12..RUIS 1S 2－+－+

7、图 示 电 路 中，已 知：US = 2 V，IS1 = IS2 = 1 A，R1 = R2 = R3 = R4 = 1。用戴维宁定理求电流 I。（10分）

RRRRIIIU1234S 1S 2S......+－

合集下载

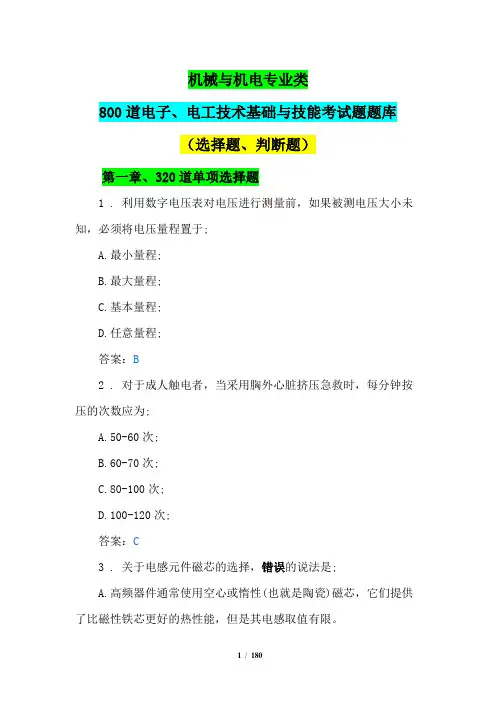

机械与机电专业类800道电子、电工技术基础与技能考试题题库(选择题、判断题)

机械与机电专业类800道电子、电工技术基础与技能考试题题库(选择题、判断题)

1 / 180 机械与机电专业类

800道电子、电工技术基础与技能考试题题库

（选择题、判断题）

第一章、320道单项选择题

1 . 利用数字电压表对电压进行测量前，如果被测电压大小未知，必须将电压量程置于;

A.最小量程;

B.最大量程;

C.基本量程;

D.任意量程;

答案：B

2 . 对于成人触电者，当采用胸外心脏挤压急救时，每分钟按压的次数应为;

A.50-60次;

B.60-70次;

C.80-100次;

D.100-120次;

答案：C

3 . 关于电感元件磁芯的选择，错误的说法是;

A.高频器件通常使用空心或惰性(也就是陶瓷)磁芯，它们提供了比磁性铁芯更好的热性能，但是其电感取值有限。 2 / 180 B.中频器件通常采用铁芯。铁芯不会饱和，但是无法提供铁氧体磁芯那样的大电感值。

C.低频器件通常使用铁氧体磁芯。

D.不管哪种电感元件，其磁芯都应该用铁芯。

答案：D

4 . 一台三相变压器的连接组别为Y，yn0，其中"yn"表示变压器的;

A.低压绕组为中性线引出的星形连接;

B.低压绕组为星形连接，中性点需接地，但不引出中性线;

C.高压绕组为有中性线引出的星形连接;

D.高压绕组为星形连接，中心点需接地，但不引出中心性;

答案：A

5 . 人体与带电体的直接接触而导致的触电方式为;

A.单相触电、两相触电;

B.两相触电、间接电压触电;

C.跨步电压触电、两相触电;

D.单相触电、跨步电压触电;

答案：A

6 . 三角形连接时，相电压等于线电压，线电流滞后相应相电流;

A.°; B.45°; C.90°; D.120°;

答案：A 3 / 180 7 . 三相对称负载的特点是;

A.每相负载的电抗相等; B.每相负载的复阻抗相等;

C.每相负载的电阻相等; D.每相负载的阻抗角相等;

答案：B

8 . 已知某负载的端电压u=100Sinωt V，电流i=5Sin(ωt-°)A，其视在功率为;

机械、机电专业类电子电工技术基础与技能考试题(单项选择题四)

机械、机电专业类电子电工技术基础与技能考试题(单项选择题四)

1 / 17

机械、机电专业类

电子电工技术基础与技能考试题

（单项选择题四）

1 . 如果测得二极管的正反向电阻都很大，则该管；

A.正常

B.已被击穿；

C.内部断路；

D.内部短路；

答案：C

2 . 变压器的各种损耗中，铜损的大小取决于；

A.交流电的频率；

B.绕组中电流的大小；

C.变压器铁芯导磁能力；

D.变压器铁芯的导电能力；

答案：B

3 . 如图所示控制电路中，正常操作后会出现短路现象的是； 2 / 17 A.

B. 3 / 17 C.

D. 4 / 17 答案：C

4 . 变压器原、副边的电压和原、副边线圈匝数；

A.成正比；

B.成反比；

C.无关；

D.的平方成正比；

答案：A

5 . 下列电器组合中，属于低压电器的是；

A.熔断器和刀开关、接触器和自动开关、主令电器；

B.熔断器和刀开关、隔离开关和负荷开关、凸轮控制器；

C.熔断器和高压熔断器、磁力驱动器和电磁铁、电阻器；

D.断路器和高压断路器、万能转换开关和行程开关；

答案：A

6 . 万用表测量结束后，要将转换开关拔到最高交流电压档，这是为了；

A.防止下次使用不慎损坏电表，也避免消耗表内电池能量；

B.养成步调一致的好习惯；

C.准备下一次测量交流电压；

D.方便下次测量时选择合适的档位；

答案：A

7 . 低压断路器中的热脱扣器的保护作用是；

A.失压保护； 5 / 17 B.欠压保护；

C.短路保护；

D.过载保护；

答案：D

8 . 为了适应电焊工艺的要求，交流电焊变压器的铁芯应；

A.有较大且可调的空气隙；

B.有很大且不变的空气隙；

C.有很小且可调的空气隙；

D.没有空气隙；

答案：A

9 . 交流接触器在检修时，发现短路环损坏，该接触器（ ）使用。

A.能继续

B.不影响

C.不能

D.额定电流以下降级；

答案：C

10 . 长度为L的直导体，通以电流I，放在磁感应强度为B的匀强磁场中，受到的磁场力为F，则；

电工中级工考试试题题库(含答案)

电工中级工考试试题题库(含答案)

电工资料

1. 已知正弦交流电压u＝220sin(314t－30°)则其角频率为(D)。

A.30 B.220 C.50; D.100

2.已知正弦交流电流i＝10T2sin(314t＋25°)则其频率为(A)。

A.50HZ; B.220HZ C.314HZ D.100ًHZ精品文档，超值下载

3.已知正弦交流电流i＝100ًsin(100ًt＋ِ)则电流的有效值为(C)。

A.70.7 B.100. C.70.7. D.100

5.已知正弦交流电的"三要素"即可写出其解析式。答案Y

6.正弦交流电的解析式可以表明最大值与瞬时值之间的关系。答案Y

7.在正弦交流电的波形图上，若两个正弦量正交，说明这两个正弦量的相位差是(C)。

(A) 180°; B、60°; C、90°; D、0°

8.在以（ùt）为横轴的电流波形图中，取任一角度所对应的电流值叫该电流的(A)。

(A)瞬时值; B、平均值; C、有效值; D最大值

9.波形图可完整的描述正弦交流电随时间的变化规律。答案Y

10.在正弦交流电的波形图中可看出交流电的最大值、初相位和周期。答案Y

11.额定容量为100KVA的变压器，其额定视在功率应(A)。

(A)等于100KVA; B、大于100KVA; C、小于100KVA; D、不确定

12.变压器的铭牌容量是用(C)表示的。

(A)有功功率; B、功率; C、视在功率; D、无功功率

13. 在交流电路中总电压与总电流的乘积叫交流电路的(D)。

(A)有功功率 (B无功功率 (C) 瞬时功率; (D )视在功率

14.视在功率的单位是(B)。

(A)瓦 (B)伏安 (C)焦耳 (D)乏

15. 三相变压器的额定容量用视在功率表示。答案Y

16. 电器设备的额定容量指的是设备的视在功率。答案Y

17. 有功功率主要是(C)元件消耗的功率。

(A)电感 B.电容 C.电阻 D.感抗

18. 一台30KW的电动机其输入的有功功率应该(D)。

机械、机电专业类电子电工技术基础与技能考试题(判断题二)

机械、机电专业类电子电工技术基础与技能考试题(判断题二)

1 / 13 机械及机电类专业

电子、电工技术基础与技能考试题

（判断题二）

1. 交流电路中，容抗表示电容对交流电流的阻碍作用。

答案：正确。

2. 二极管具有负温度系数，而普通电阻具有正温度系数。

答案：正确。

3. 射极支路接入电阻RE的目的是为了稳定静态工作点。

答案：正确。

4. 磁感应强度是矢量，磁场强度是标量。

答案：错误。

5. 三相交流电是由三相交流电动机产生的。

答案：错误。

6. 电阻并联后的总电阻值小于其中任一只电阻的阻值。

答案：正确。

7. 三相异步电动机的绕组接成三角形时，不需要选用带断相保护的热继电器作电动机的过载和断相保护。

答案：错误。

8. 带电抗器的电焊变压器，当电抗器的气隙增大时，电焊电流减小。 2 / 13 答案：错误。

9. 可以用万用表电阻档的任意一档来判断较大电容的容量。

答案：错误。

10. 交流电的最大值是指交流电在一个周期内所能达到的最大数值。

答案：正确。

11. 在本征半导体中，因为有自由电子和空穴两种载流子，所以其导电能力很强。

答案：错误。

12. 半导体锗和硅都是晶体结构，所以半导体管又称为晶体管。

答案：正确。

13. 电线或电器起火后，可以用水灭火。

答案：错误。

14. 电阻器的阻值及精度等级一般用文字、数字、色环直接印于电阻器上。当电阻器允许偏差为±10％时用白色表示。

答案：错误。

15. 基尔霍夫电流定律仅适用于电路中的节点，对于某一个封闭面是不适用的。

答案：错误。

16. 线性电阻元件的伏安特性是通过坐标原点的一条直线。

答案：正确。 3 / 13 17. 低压断路器闭合后在一定时间内自行分断，是因为内部过电流脱扣器延时整定值不对。

答案：错误。

18. 熔断器的额定电流就是熔断器在规定条件下能分断的最大电流。

答案：错误。

19. 当运行中的电气设备绝缘损坏或由于其他原因而造成接地短路故障时，接地电流通过接地点向大地流散，在以接地点为圆心的一定范围内形成分布电位。当人触及漏电设备外壳时，电流通过人体和大地形成回路，由此造成的触电称为接触电压触电。
