盾构机刀盘的控制特点及布刀方式

  • 格式：docx
  • 大小：27.77 KB
  • 文档页数：2

盾构机刀盘的控制特点及布刀方式
摘要：随着国家对铁路和地铁的大力建设，盾构机已成为隧道挖掘过程中的不
可缺少的工具，目前国内对盾构机的研究相对落后，而刀盘作为盾构机中的关键
部件，其挖掘性能的好坏将直接影响到盾构机的掘进效率和刀盘的寿命。为了能
够让盾构机更好地服务铁路工程，本文通过分析刀盘以及布刀的方式，让大家对
盾构机有更深入的了解，也为后期盾构机的深入研发提供理论基础。
关键词：盾构机；刀盘；布刀方式
随着隧道工程以及城市地铁等地下工程的发展，盾构机已经成为我国城市建
设不可缺少的开挖设备。刀盘作为盾构机挖掘主要工作，影响盾构机的挖掘定向、
寿命、效率以及可靠性。盾构机作为地下开挖设备的主要工作，面对不同的地质
有不同的挖掘方式，示如硬质地层、粘土类地层等，这些不同种类的地层直接决
定盾构机的布刀方式以及刀盘选择的类型，所以我们在进行盾构机挖掘时，要掌
握好相关的性能，做好对盾构机的研究。
一、刀盘与刀具的结构
盾构机刀盘的结构影响盾构机的挖掘定向与工作的性能，而刀盘结构又与几
何参数、力学参数有关，所以我们要做好相关的资料调查，为盾构机的工作开展
打好基础。
刀盘是盾构机掘进的关键部位，一般采用钢结构焊接而成，具有开挖土体、
稳定撑子面、搅拌渣土等功能，目前的刀盘可以分为轮辐式、面板式以及轮辐面
板式。刀盘开口率主要指开口面积在整个刀盘面积中所占的比例，开口率的大小
直接决定了刀盘掘削土砂的难易度，实际工程中刀盘开口率多采用百分之十到百
分之七十，这一组数值是根据刀盘在单位时间内排除土砂量多少而得出的，这一
数值大于或等于刀盘的切削量。通过对像上海、广州等多座城市的地铁隧道工程
采样分析，我们能够得出一般隧道大小以及地层土质直径在6.28米左右的，开口
率通常为百分之二十九，采用辐条面板式刀盘。
二、刀盘的控制特点
盾构机刀盘驱动系统具有功率大且功率变化范围宽的特点。刀盘负载随着端
面土质的改变而改变，切削硬岩与切削软土需要的切削力矩以及转速变换很大，
当切削硬岩石需要有高速小扭矩，而切削软岩时需要调换成低速扭矩，所以刀盘
的速度变换我们要掌控好，在刀盘低速运转时，刀盘的扭矩可以保证在一个速率
上不变。当刀盘处在脱困的模式下，刀盘的转速与刀盘的转矩始终保持平衡，处
于恒定状态，一般情况下，刀盘被岩石泥土卡住不能旋转时，也需要采用这种方
式，所以我们也称为脱困模式。刀盘的运行时间不能过长，通常设定在30秒内，
超过30秒刀盘就会自动停止，停止后一分钟内不能够启动，等待刀盘回冷。
三、盾构机的布刀方式
根据岩石的切削与破碎机理，再结合刀具切削时所形成的空间力系特征，我
们能够得出，一般含有较多岩石的硬质地层，盾构机的刀盘适合布置滚刀、切刀、
周边刮刀以及仿形刀，布置在盾构机时主要以中心、正刀和边缘三个位置为主。
滚刀在布置安装时主要是以切削岩石为主，在切削过程中，滚刀受垂直力滚
动力、侧向力以及惯性力，为所有的切削工作起先导作用。切刀与滚刀相比较，
切刀主要起清理作用，在布置切刀时要保证切刀的运动轨迹始终为一个环面，每
一条轨迹上要有辐条数量一般的切刀轨迹，切刀在辐条两侧要相互对称，同时，
为了保证切刀的轨迹能够覆盖整个开挖面，工作人员要减少刀具的磨损，确保相
邻的轨迹中切刀有50——100毫米的重叠量。刀具在刀盘的位置通过前期确认后，
要建立刀盘模型，例如Solidworks软件中的刀盘模型主要以刀盘、刀架、滚刀还
有切刀以及仿形刀组成。滚刀是刀盘模型中较为复杂的，囊括了刀圈、刀圈卡环、
轴承、密封圈以及心轴，在装配时要注意各部件尺寸之间的协调。刀盘以及刀具
建立好后，要对刀盘建立一个虚拟样机装配，同样要保证配件之间不能互相干扰，
辅助后期的仿真工作的顺利开展。
刀盘的材料选择也极为重要，一般采用AISI 1045钢，弹性模量和泊松分别控
制在2.05x1011Pa和0.29，屈服应力以及切应力分别控制在530MPA和800MPA
之间，如果采用滚刀进行切削岩石，要保证滚刀的锋利，能够有较高的抗冲击韧
性，防止在切削时出现断裂，刀圈也要具有很高的耐磨性。岩石对刀圈的磨损比
较小的情况，一般采用21MnCr25，在弹性模量以及泊松比上，比AISI 1045钢小
一点。另外我们要注意刀具位置的排放，避免由于位置误差导致零件在装配过程
中因为受力不均、轴承间隙导致刀具受损。一旦发现有偏差，需要立刻停止工作，
调整刀具。如果碰到刀盘工作时出现的偏心对挖掘的影响，我们可以采取仿形刀
进行纠偏。为了保证刀盘受力均匀，我们要根据刀具的实际运用情况对刀具的制
造以及安装提前做好设计，确保刀具能够适应工作区域的环境。
四、结论
综上所述，盾构机中的布刀方式与刀盘的特点相关联，同时布刀方式有直接
影响盾构机的运行。要让盾构机更好的服务于我们的工作，首先我们要了解盾构
机刀盘的特点以及布刀的措施，并结合物理、数学等学科丰富盾构机的实用理论，
让盾构机能够更完美地运用到新的工作环境中，解决更多地下工作难题。
参考文献：
[1]盾构机刀盘驱动液压系统设计与仿真分析[D]. 蒋瑞祺.沈阳理工大学 2015
[2]岩土盾构机刀盘系统的动态优化设计及滚刀磨损机理研究[D]. 魏田华.东北
大学 2013
[3]盾构机刀盘驱动大轴承设计研究[D]. 陈沛.西南交通大学 2010
[4]盾构刀盘掘进过程数值仿真研究[D]. 程军.沈阳工业大学 2017

合集下载

盾构机刀盘设计要点探究

盾构机刀盘设计要点探究

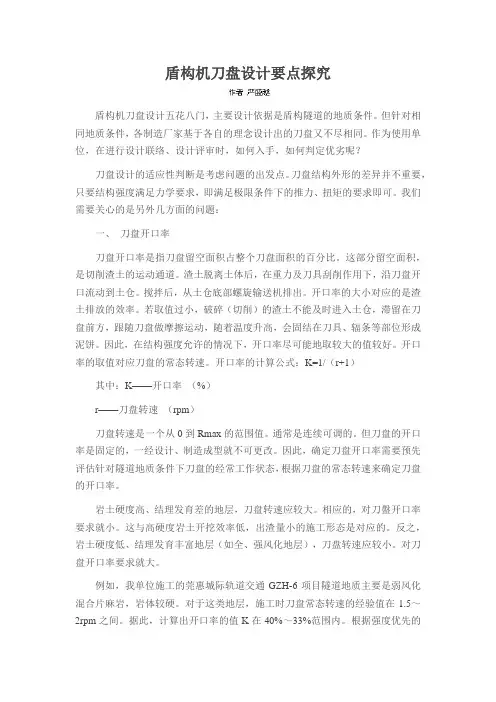

盾构机刀盘设计要点探究盾构机刀盘设计五花八门，主要设计依据是盾构隧道的地质条件。

但针对相同地质条件，各制造厂家基于各自的理念设计出的刀盘又不尽相同。

作为使用单位，在进行设计联络、设计评审时，如何入手，如何判定优劣呢？刀盘设计的适应性判断是考虑问题的出发点。

刀盘结构外形的差异并不重要，只要结构强度满足力学要求，即满足极限条件下的推力、扭矩的要求即可。

我们需要关心的是另外几方面的问题：一、刀盘开口率刀盘开口率是指刀盘留空面积占整个刀盘面积的百分比。

这部分留空面积，是切削渣土的运动通道。

渣土脱离土体后，在重力及刀具刮削作用下，沿刀盘开口流动到土仓。

搅拌后，从土仓底部螺旋输送机排出。

开口率的大小对应的是渣土排放的效率。

若取值过小，破碎（切削）的渣土不能及时进入土仓，滞留在刀盘前方，跟随刀盘做摩擦运动，随着温度升高，会固结在刀具、辐条等部位形成泥饼。

因此，在结构强度允许的情况下，开口率尽可能地取较大的值较好。

开口率的取值对应刀盘的常态转速。

开口率的计算公式：K=1/（r+1）其中：K——开口率（%）r——刀盘转速（rpm）刀盘转速是一个从0到Rmax的范围值。

通常是连续可调的。

但刀盘的开口率是固定的，一经设计、制造成型就不可更改。

因此，确定刀盘开口率需要预先评估针对隧道地质条件下刀盘的经常工作状态，根据刀盘的常态转速来确定刀盘的开口率。

岩土硬度高、结理发育差的地层，刀盘转速应较大。

相应的，对刀盤开口率要求就小。

这与高硬度岩土开挖效率低，出渣量小的施工形态是对应的。

反之，岩土硬度低、结理发育丰富地层（如全、强风化地层），刀盘转速应较小。

对刀盘开口率要求就大。

例如，我单位施工的莞惠城际轨道交通GZH-6项目隧道地质主要是弱风化混合片麻岩，岩体较硬。

对于这类地层，施工时刀盘常态转速的经验值在1.5～2rpm之间。

据此，计算出开口率的值K在40%～33%范围内。

根据强度优先的原则，采用辐条+面板的结构形式。

结合刀具的布置等其它因素，刀盘开口率最后结果值是31%。

盾构刀具简介

盾构刀具简介

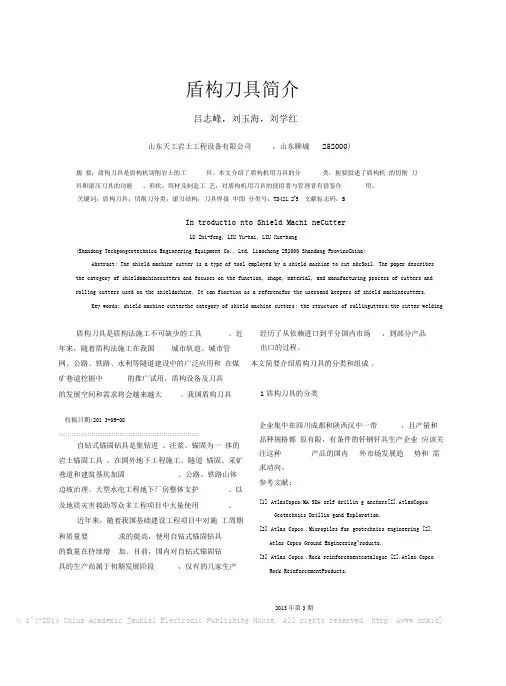

盾构刀具简介吕志峰，刘玉海，刘学红山东天工岩土工程设备有限公司，山东聊城252000)摘 要：盾构刀具是盾构机切削岩土的工 具。

本文介绍了盾构机用刀具的分类，扼要叙述了盾构机 的切削 刀具和滚压刀具的功能、形状、用材及制造工 艺，对盾构机用刀具的使用者与管理者有借鉴作用。

关键词：盾构刀具；切削刀分类；滚刀结构；刀具焊接 中图 分类号：TD421.2+5 文献标志码：BIn troductio nto Shield Machi neCutterLU Zhi-feng, LIU Yu-hai, LIU Xue-hong(Shandong Techgongeotechnica Engineering Equipment Co., Ltd, Liaocheng 252000 Shandong ProvincChina)Abstract: The shield machine cutter is a type of tool employed by a shield machine to cut n&cSoil. The paper describes the category of shieldmachinecutters and focuses on the function, shape, material, and manufacturing process of cutters and rolling cutters used on the shieldachine. It can function as a referencfor the usersand keepers of shield machinecutters.Key words: shield machine cutterthe category of shield machine cutters; the structure of rollingutters;the cutter welding经历了从依赖进口到平分国内市场 ，到部分产品 出口的过程。

盾构机刀盘的变频控制

盾构机刀盘的变频控制

ｂ ｏ ｙ ｃ ｍｐａ ｎ ｈ ｕ ｒｈ ａ ｒｖｅｍ ｅ ｏ ｈｅ ｄｍ ａ ｈｉｅ ｗ ｅｇ ｔｔ ｏ ｃｕｓｏ ｔ ｔｆｅ ｕ ｎ ｙｃ ｎ ｏ ａ ｇａ ｖａ ｔｇ ，Ｓ ｉ ｒ ｇｔ ｅｃ ￣ｅ ｅ ｄｄ ｉ ｔ ｄｓｏｆｓ ｉｌ ｃ ｎ ， ｅ ｈ ｈｅｃ ｎ ｌ ｉｎ ｈａ ｑ ｅ ｃ ｏ ｔ ｌｈ ｓａｂｉ ｄ ｎａ ｅ Ｏ ｒ ｒ ｔ ｈ ｓｓｉ ｒ ｄ ｅ ｈｅｆｅ ｕ ｎ ｙ ｃ ｎｔｏ ｆｃ ｔｅ ｅ ｄａ ｄ ｄ ｓｇ ｐ ｒｍ ｅｅ ｓ ｗｅｃ ｎ ｌａｎ ｏ ｅｓ ｅｄｍ ａ ｈｎｅｃ ｔｏ ｏ ｔ ｅ ｈｅｔ ｅ ｉ ｏ ｕｃ ｄ ｔ ｒ ｑ ｅ ｃ ｏ ｒ ｌｏ ｕｔ ｒｈ ａ ｅ ｉｎ ａ ａ ｔｒ ， ａ ｅ ｒ ｓ ｍ ｈｉｌ ｃ ｉ ｏｎ ｌｆ ｍ ｈ ｎｔ ｎ ｒ ｒ
计 算机 光盘 软件 与应 用
２ １ 第 ４期 ０ ２年
Ｃｍ ｕ ｅ Ｄ Ｓ ｆｗ ｒ ｎ ｐ ｌ ｃ ｔ ｏ ｓ ｏ ｐ ｔ ｒＣ ｏ ｔ ａ ｅａ ｄＡｐ ｉ ａ ｉｎ 工 程 技 术

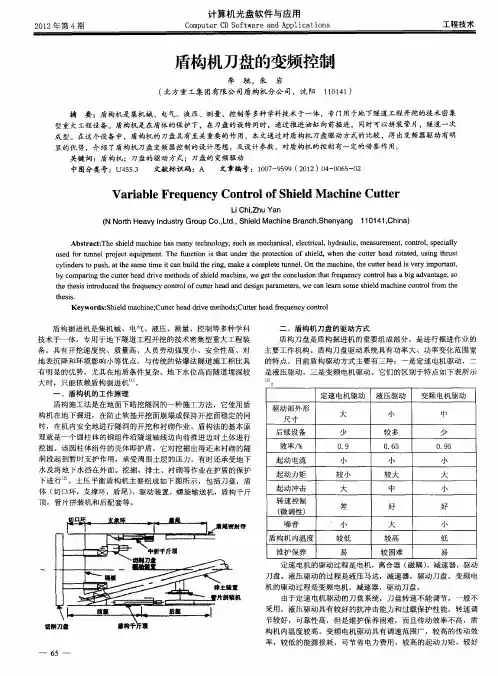

盾构机刀盘的变频控制
