1 电路与电子技术复习题 （仅供参考） 一、单项选择题（本大题共20小题，每小题2分，共40分） 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。

3.一个由线性电阻构成的电器，从220V的电源吸取1000W的功率，若将此电器接到110V的电源上，则吸取的功率为（ ） A.250W B.500W C.1000W D.2000W

4.图示电路中，A、B端电压U=（ ） A.-2V 2

B.-1V C.2V D.3V 5.在负载为纯电容元件的正弦交流电路中，电压u与电流i的相位关系是（ ）

A.u滞后i 90º B.u超前i 90º C.反相 D.同相

11.电磁式仪表中与测量机构转动力矩相平衡的阻转矩由（ ） A.动铁片产生 B.空气阻尼器产生 C.螺旋弹簧产生 D.固定线圈产生 3

12、若把电路中原来电位为3V的一点改选为参考点，则电路中任意两点间电压（ ）。 A.升高 B.降低 C.升高或降低 D.不变

13、在负载为纯电感元件的正弦交流电路中，电压u与电流i的相位关系是（ ） A. u滞后i 90º B. u超前i 90º C.反相 D.同相 14、在R、L、C串联电路中，当总电流与总电压同相时，下列关系式正确的是（ ） A.ωL2c=1 B.ωLC=1 C. ω2LC=1 D. ωLC2=1 15、在对称三相四线制供电线路上，每相负载连接相同的灯泡（正常发光）。当中性线断开时，将会出现（ ）。 A、三个灯泡都变暗 B、三个灯泡都因过亮而烧坏 C、仍然能正常发光

16、三极管β值是反映（ ）能力的参数。 A．电压控制电压 B．电流控制电流 C．电压控制电流 D．电流控制电压 17、N沟道绝缘栅增强型场效应管的电路符号是（ ）

18、将交流电转变为直流电电路中，二极管作用是（ ） A．滤波 B．整流 C．稳压 D．可有可无 19、互补对称功率放大器是（ ） A．共发射极电路 B．共基极电路 C．共集电极电路 D．差动电路 20.一台三相异步电动机工作在额定状态时，其电压为UN，最大电磁转矩为Tmax，当电源电压降到0.8UN而其他条件不变时，此时电动机的最大电磁转矩是原Tmax的（ ） 4

A.0.64倍 B.0.8倍 C.1.0倍 D.1.2倍

21.半导体三极管是一种（ ） A.电压控制电压的器件 B.电压控制电流的器件 C.电流控制电流的器件 D.电流控制电压的器件

22.某工作在放大状态的三极管，当基极电流IB由60μA降低到40μA时，集电极电流IC由2.3mA降低到1.5mA，则此三极管的动态电流放大系数β为（ ） A.37.5 B.38.3 C.40 D.57.5

二、填空题（本大题共10小题，每小题1分，共10分） 请在每小题的空格中填上正确答案。错填、不填均无分。

1、 基尔霍夫第二定律可表述为： 其通式为 。 5

2、电路如图所示，设E=12V、I=2A、R=6Ω，则abU___________V。 3、某一负载的复数阻抗为Z=20-j30Ω，则该负载电路可等效为一个电阻元件和一个___ ____ 元件串联的电路。

4、正弦交流电的三要素是 、 、和 。 5、一个电热器接在10V的直流电源上产生的功率为P，要把它接在交流电源上，要使其产生的功率为P，则交流电压的最大值为 ，有效值为 。 6、多级放大器的耦合方式分为阻容耦合、 。和 。 7、功率放大器的工作状态有甲类放大状态、 。 。

8.电路如图所示，设E=12V、I=2A、R=6Ω， 则Uab=___________V.

9.直流电路如图所示，R1所消耗的功率为2W， 则R2的阻值应为___________Ω。

10.式QC=I2XC是表示电容元件在正弦电路中 的___________功率计算公式。

11.正弦交流电压的最大值Um与其有效值U之比

=___________。 6

12.某一负载的复数阻抗为Z=20-j30Ω，则该负载电路可等效为一个电阻元件和一个_______元件串联的电路。 6、N型半导体中_________是多数载流子，P型半导体中_______是多数载流子，它们组成的PN结具有_________ 特性。

13、稳压管能稳定电路输出电压，稳压管接线时应注意，要保证稳压管工作在 .状态,及让电流从负极流入稳压管。

14、引入串联负反馈可以_________________放大电路的输入电阻。 15.锗二极管的正向电压降大小的范围是___________V。 16.当稳压管稳压电路的输入电压不变，而负载电流减小时， 则流过稳压管的电流将___________。

三、简析题（本大题共6小题，每小题5分，共30分） 1.直流电路如图所示，以b点为参考点时，a点的电位为6V，求电源E3的电动势及其输出的功率。

2.电路如图所示，图(b)是图（a）的等效电路，试用电源等效变换方法求E及R0。 7

3,画出三相负载的两种连接方式。 4,如何将交流电u转变为直流电U，试画出其电原理图？

5.有一电感线圈接于100V、50Hz的正弦交流电源上，测得此电感线圈的电流I=2A，有功功率P=120W，求此线圈的电阻R和电感L。 8 四、计算题（本大题共2小题，每小题10分，共20分） 9 一、填空题：(此题共30分，每格1分) 1.利用二极管的___________ ，可将交流电变成 ___________。 2. 锗二极管工作在导通区时正向压降大约是___________，死区电压是___________。 3．整流二极管的正向电阻越___________，反向电阻越___________，表明二极管的单向导电性能越好

4.在负载为纯电容元件的正弦交流电路中，电压u与电流i的相位关系是（ ） A. u滞后i 90º B. u超前i 90º C.反相 D.同相 5.某工作在放大状态的三极管，当基极电流BI由60μA降低到40μA时，集电极电流CI由 2.3mA降低到1.5mA，则此三极管的动态电流放大系数β为（ ） A.37.5 B.38.3 C.40 D.57.5 6、电阻、电感、电容串联的交流电路发生谐振，总电压和各元件上电压之和关系（ ） A．相等 B．不相等 C．总电压大 D。总电压小 10

7、在对称三相四线制供电线路上，每相负载连接相同的灯泡（正常发光）。当中性线断开时，将会出现（ ）。 A、三个灯泡都变暗 B、三个灯泡都因过亮而烧坏 C、仍然能正常发光

8、桥式整流电容滤波电路输出电压平均值0U （ ） A．0.452U B．0.92U C．1.12U D．1.22U 9．用三端稳压器组成稳压电路，要求VU50 ,AI5.00 应选用的稳压器是（ ）

A．CW7805 B．CW7905 C．CW78M05 D．CW78L05 10. 射级输出器没有___________放大能力，由于其___________ 小，所以有较强的带负载能力。 11. 多级放大器的耦合方式分为阻容耦合、___________和___________ 。 12. 根据反馈采样方式的不同，可以分为___________反馈和___________反馈。 13. 已知放大电路输入信号为1mV，输出电压为1V，加入负反馈后，为达到相同的输出时需要输入信号为10mA，该电路的反馈深度为___________反馈系数为___________。 14. 功率放大器的工作状态有甲类放大状态、______________________、___________ 。 15. 电压比较器中集成运放工作在非线性区，输出电压Uo只有___________或___________ 两种的状态。

一、单项选择题（本大题共15小题，每小题1分，共15分） 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。 11

1．三极管β值是反映（ ）能力的参数。 A．电压控制电压 B．电流控制电流 C．电压控制电流 D．电流控制电压

2．N沟道绝缘栅增强型场效应管的电路符号是（ ）

3．互补对称功率放大器是（ ） A．共发射极电路 B．共基极电路 C．共集电极电路 D．差动电路

4．振荡频率较低，一般在1MHz以内的电路是（ ） A．变压器耦合振荡器 B．文氏桥振荡器 C．电感三点式振荡器 D．电容三点式振荡器

5．桥式整流电容滤波电路输出电压平均值U0(AV)= （ ） A．0.45U2 B．0.9U2 C．1.1U2 D．1.2U2

6．用三端稳压器组成稳压电路，要求U0=5V I0=0.5A应选用的稳压器是（ ） A．CW7805 B．CW7905 C．CW78M05 D．CW78L05

7．发光二极管的工作电流为（ ） A．几~几十(微安) B．几十~几百(微安) C．几~十几(毫安) D．几安培

8．多谐振荡器是用来产生（ ） A．正弦波 B．三角波 C．锯齿波 D．矩形波

二、填空题(本大题共15小题，每小题1分，共15分) 请在每小题的空格中填上正确答案。错填、不填均无分。

合集下载

电力电子技术复习题

电力电子技术复习题

《电力电子技术》一一、单选题1、电阻性负载三相半波可控整流电路中，控制角的范围是（D）。

A、30°～150°B、0°～120°C、15°～125°D、0°～150°2、已经导通的晶闸管被关断的条件是流过晶闸管的电流（B）。

A、减小至擎住电流以下B、减小至维持电流以下C、减小至门极触发电流以下D、减小至5A以下3、直流斩波电路是一种（D）。

A、DC/ACB、AC/ACC、AC/DCD、DC/DC4、下列电路中，不可以实现有源逆变的是（C）。

A、三相桥式全控整流电路B、三相半波可控整流电路C、单相桥式可控整流电路外接续流二极管D、单相全波可控整流电路5、三相桥式全控整流电路中，晶闸管可能承受的正反向峰值电压（D）。

A、2U2B、U2C、U2D、U26、对于单相交交变频电路如下图，在t2~t3时间段内，P组晶闸管变流装置与N组晶闸管变流装置的工作状态是（B）。

A、P组阻断，N组逆变B、N组阻断，P组逆变C、P组阻断，N组整流D、N组阻断，P组整流7、只适用于全控型电力电子器件的换流方式为（A）。

A、器件换流B、负载换流C、强迫换流D、电网换流8、把两个晶闸管反并联后串联在交流电路中，在每半个周波内通过对晶闸管开通相位的控制，可以方便地调节输出电压的有效值，这种电路称为（B）。

A、交流调功电路B、交流调压电路C、交流电力电子开关D、变频电路9、调制法是把希望输出的波形作为调制信号，把接受调制的信号作为载波，通过信号波的调制得到所期望的PWM波形。

通常采用（A）作为载波。

A、等腰三角波B、方波C、矩形波D、正弦波10、采用（B）是电力电子装置中最有效、应用最广的一种过电流保护措施。

A、直流快速断路器B、快速熔断器C、过电流继电器D、过电流保护的电子电路二、填空题1、PWM控制就是对脉冲的（宽度）进行调制的技术，它的重要理论基础是（面积等效原理）。

电子电路分析制作与调试(二)复习题

电子电路分析制作与调试(二)复习题

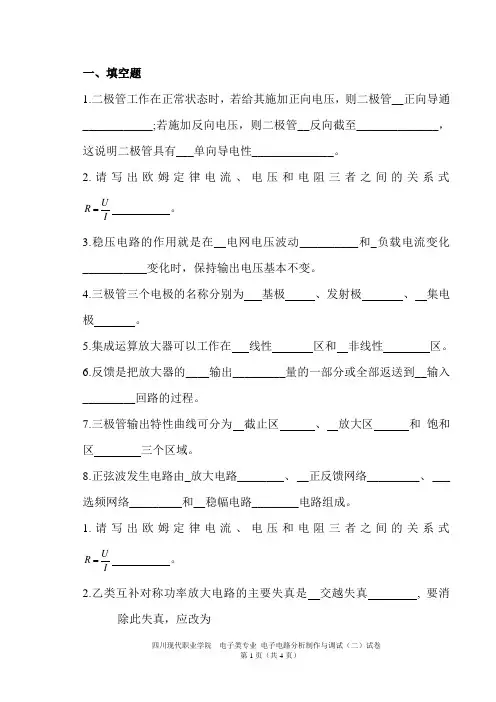

一、填空题1.二极管工作在正常状态时，若给其施加正向电压，则二极管__正向导通____________;若施加反向电压，则二极管__反向截至______________，这说明二极管具有___单向导电性______________。

2.请写出欧姆定律电流、电压和电阻三者之间的关系式 IU R = 。

3.稳压电路的作用就是在__电网电压波动__________和_负载电流变化___________变化时，保持输出电压基本不变。

4.三极管三个电极的名称分别为 基极 、发射极 、 集电极 。

5.集成运算放大器可以工作在 线性 区和 非线性 区。

6.反馈是把放大器的____输出_________量的一部分或全部返送到__输入_________回路的过程。

7.三极管输出特性曲线可分为 截止区 、 放大区 和 饱和区 三个区域。

8.正弦波发生电路由_放大电路________、 __正反馈网络_________、 ___选频网络_________和__稳幅电路________电路组成。

1.请写出欧姆定律电流、电压和电阻三者之间的关系式 IU R = 。

2.乙类互补对称功率放大电路的主要失真是 交越失真 , 要消除此失真，应改为甲乙类类互补对称功率放大电路。

3. 硅二极管的正向导通电压降是0.7 V。

4.三极管按其结构类型分为PNP 管和PNP管，其主要作用是对基极电流有放大作用，假设三极管放大倍数为β，=C iiβ。

b5. 工作在线性区的理想运放器，两个输入端的输入电流均为零称为虚断。

两个输入端的电位相等称为虚短。

即使理想运放器在非线性工作区，虚断结论也是成立的。

6.三极管用来放大时，应使发射结处于_正偏______偏置状态，集电结处于__反偏_______偏置状态。

7.集成运算放大器是一种具有___高_______电压放大倍数、____高______输入电阻和__低_____输出电阻的多级直接耦合放大器。

《电子电路基础》习题解答第1章

《电子电路基础》习题解答第1章

第一章习题解答题1.1 电路如题图1.1所示，试判断图中二极管是导通还是截止，并求出ＡＯ两端的电压ＵＡＯ。

设二极管是理想的。

解：分析：二极管在外加正偏电压时是导通，外加反偏电压时截止。

正偏时硅管的导通压降为0.6～0.8V 。

锗管的导通压降为0.2～0.3V 。

理想情况分析时正向导通压降为零，相当于短路；反偏时由于反向电流很小，理想情况下认为截止电阻无穷大，相当于开路。

分析二极管在电路中的工作状态的基本方法为“开路法”，即：先假设二极管所在支路断开，然后计算二极管的阳极（P 端）与阴极（N 端）的电位差。

若该电位差大于二极管的导通压降，该二极管处于正偏而导通，其二端的电压为二极管的导通压降；如果该电位差小于导通压降，该二极管处于反偏而截止。

如果电路中存在两个以上的二极管，由于每个二极管的开路时的电位差不等，以正向电压较大者优先导通，其二端电压为二极管导通压降，然后再用上述“开路法”法判断其余二极管的工作状态。

一般情况下，对于电路中有多个二极管的工作状态判断为：对于阴极（N 端）连在一起的电路，只有阳极（P 端）电位最高的处于导通状态；对于阳极（P 端）连在一起的二极管，只有阴极（N 端）电位最低的可能导通。

图（a ）中，当假设二极管的VD 开路时，其阳极（P 端）电位P U 为-6V ，阴极（N 端）电位N U 为-12V 。

VD 处于正偏而导通，实际压降为二极管的导通压降。

理想情况为零，相当于短路。

所以V U AO 6-=；图（b ）中，断开VD 时，阳极电位V U P 15-=，阴极的电位V U N 12-=， ∵ N PUU < ∴ VD 处于反偏而截止∴ VU AO 12-=； 图（c ），断开VD1,VD2时∵ V U P 01= V U N 121-= 11N P U U > V U P 152-= V U N 122-= 22N P U U<∴ VD1处于正偏导通，VD2处于反偏而截止V U AO 0=；或，∵ VD1，VD2的阴极连在一起∴ 阳极电位高的VD1就先导通，则A 点的电位V U AO 0=，而 A N P U UV U =<-=2215∴ VD2处于反偏而截止 图（d ），断开VD1、VD2，∵ V U P 121-= V U N 01= 11N P U U < V U P 122-= VU N 62-= 22N P U U <；∴ VD1、VD2均处于反偏而截止。

[通信电子线路]通信电子线路复习测试题

[通信电子线路]通信电子线路复习测试题

一、选择题1．欲提高功率放大器的效率，应使放大器的工作状态为（D ）A．甲类B．乙类C．甲乙类D．丙类2．无线电波（电磁波）主要以绕射、折射反射和直射三种方式在自由空间传播，频率在1500KHz以下的通信系统，主要以下列哪种方式传播（）A．绕射B．折射反射C．直射D．都可以3．在调谐放大器的LC回路两端并上一个电阻R，可以（C ）A．提高回路的Q值B．提高谐振频率C．加宽通频带D．减小通频带4．在自激振荡电路中，下列哪种说法是正确的（C ）A．LC振荡器、RC振荡器一定产生正弦波B．石英晶体振荡器不能产生正弦波C．电感三点式振荡器产生的正弦波失真较大D．电容三点式振荡器的振荡频率做不高5．载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt，则普通调幅波的表达式为 C A．u AM(t)=U C cos（ωC t＋m a sinΩt）B．u AM(t)=U C cos（ωC t＋m a cosΩt）C．u AM(t)=U C（1＋m a cosΩt）cosωC t D．u AM(t)=kUΩU C cosωC tcosΩt6．同步检波器要求接收端载波与发端载波（ C ）A．频率相同、幅度相同B．相位相同、幅度相同C．频率相同、相位相同D．频率相同、相位相同、幅度相同7．利用高频功率放大器的集电极调制特性完成功放和振幅调制，功率放大器的工作状态应选（C ）A．欠压B．临界 C．过压8．判断下图是哪一类振荡器（C）A．电感三点式B．电容三点式C．改进的电容三点式D．变压器耦合式9．调幅波的信息包含在它的（ B ）A．频率变化之中B．幅度变化之中C．相位变化之中10．电容三点式LC正弦波振荡器与电感三点式LC正弦波振荡器比较，优点是A．电路组成简单B．输出波形好C．容易调节振荡频率 D．频率稳定度高11．调制的描述（C）A．用载波信号去控制调制信号的某一个参数，使该参数按特定的规律发生变化。
