北航电子电路题库

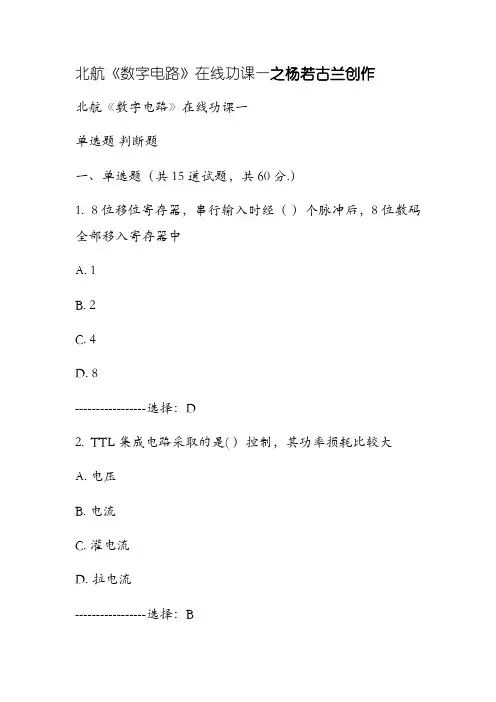

北航《数字电路》在线功课一之杨若古兰创作北航《数字电路》在线功课一单选题判断题一、单选题（共 15 道试题，共 60 分.）1. 8位移位寄存器，串行输入时经（）个脉冲后，8位数码全部移入寄存器中A. 1B. 2C. 4D. 8-----------------选择：D2. TTL集成电路采取的是( ）控制，其功率损耗比较大A. 电压B. 电流C. 灌电流D. 拉电流-----------------选择：B3. 不属于矩形脉冲旌旗灯号的参数有( ）.A. 周期B. 占空比C. 脉宽D. 扫描期-----------------选择：D4. 在数字零碎里，当某一线路作为总线使用，那么接到该总线的所有输出设备（或器件）必须具有（）结构，否则会发生数据冲突 .A. 集电极开路B. 三态门C. 灌电流D. 拉电流-----------------选择：B5. 以下电路中，加以适当辅助门电路，（）适于实现单输出组合逻辑电路A. 奇偶校验器B. 数据选择器C. 数值比较器D. 七段显示译码器-----------------选择：B6. MOS集成电路采取的是（）控制，其功率损耗比较小A. 电压B. 电流C. 灌电流D. 拉电流-----------------选择：A7. 一个无符号4位权电阻DAC，最低位处的电阻为40KΩ，则最高位处电阻为（）A. 4KΩB. 5KΩC. 10KΩD. 20KΩ-----------------选择：B8. 经常使用的BCD码有( ）.A. 奇偶校验码B. 格雷码C. 8421码D. 汉明码-----------------选择：C9. 多谐振荡器可发生（）A. 正弦波B. 矩形脉冲C. 三角波D. 锯齿波-----------------选择：B10. 与十进制数（53.5 ）10等值的数或代码为( ）.A. (0101 0011.0101 ）8421BCDB. (36.8 ）16C. (100101.1 ）2D. (65.7 ）8-----------------选择：A11. 组合逻辑电路清除竞争冒险的方法有（）A. 点窜逻辑设计B. 在输出端接入缓冲电路C. 后级加缓冲电路D. 屏蔽输入旌旗灯号的尖峰干扰-----------------选择：A12. 一个无符号10位数字输入的DAC，其输出电平的级数为（）A. 4B. 10C. 1024D. 1023-----------------选择：C13. A+BC= ( ）.A. A+BB. A+CC. （A+B ）（A+C ）D. B+C-----------------选择：C14. 一名十六进制数可以用( ）位二进制数来暗示A. 1B. 2C. 4D. 16-----------------选择：C15. 卡诺图上变量的取值顺序是采取( ）的方式，以便能够用几何上的相邻关系暗示逻辑上的相邻 .A. 二进制码B. 轮回码C. ASCII码D. 十进制码-----------------选择：B北航《数字电路》在线功课一单选题判断题二、判断题（共 10 道试题，共 40 分.）1. 在时间和幅度上都断续变更的旌旗灯号是数字旌旗灯号，语音旌旗灯号不是数字旌旗灯号 .（）A. 错误B. 准确-----------------选择：B2. 当传送十进制数5时，在8421奇校验码的校验位上值应为1 .（）A. 错误B. 准确-----------------选择：B3. TTL集电极开路门输出为１时由外接电源和电阻提供输出电流 .（）A. 错误B. 准确-----------------选择：B4. 八进制数（18 ）8比十进制数（18 ）10小 .（）A. 错误B. 准确-----------------选择：A5. 优先编码器的编码旌旗灯号是彼此排斥的，不允很多个编码旌旗灯号同时无效 .（）A. 错误B. 准确-----------------选择：A6. 方波的占空比为0.5 .（）A. 错误B. 准确-----------------选择：B7. TTL OC门（集电极开路门）的输出端可以直接相连，实现线与 .（）A. 错误B. 准确-----------------选择：B8. 4008为四位二进制超前进位全加器 .（）A. 错误B. 准确-----------------选择：B9. TTL与非门的多余输入端可以接固定高电平 .（）A. 错误B. 准确-----------------选择：B10. 逻辑变量的取值，１比０大 .A. 错误B. 准确-----------------选择：A。

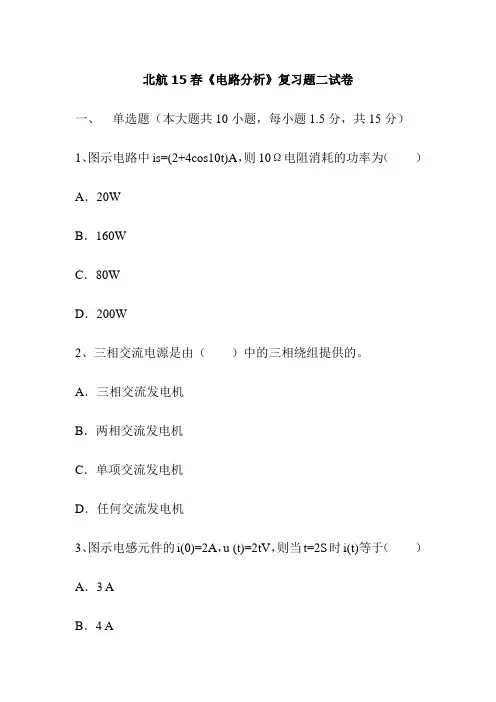

北航15春《电路分析》复习题二试卷一、单选题（本大题共10小题，每小题1.5分，共15分）1、图示电路中is=(2+4cos10t)A，则10Ω电阻消耗的功率为（）A．20WB．160WC．80WD．200W2、三相交流电源是由（）中的三相绕组提供的。

A．三相交流发电机B．两相交流发电机C．单项交流发电机D．任何交流发电机3、图示电感元件的i(0)=2A，u (t)=2tV，则当t=2S时i(t)等于（）A．3 AB．4 AC．6 AD．10 A4、处于谐振状态的RLC 串联电路，当电源频率升高时，电路将呈现出（）A．电阻性B．电感性C．电容性D．无法确定5、下列说法中，（）是正确的。

A．串谐时阻抗最小B．并谐时阻抗最小C．电路谐振时阻抗最小D．串谐时阻抗最大6、图示正弦交流电路中，若wL>1/wC2，且电流有效值I1=4A,I2=3A,则I等于：（）A．7AB．5AC．1AD．2A7、今有10uF的电容元件，充电到100V后从电路中断开，经10s 后电压下降到36.8V，则该电容元件的绝缘电阻为：（）A．100kΩB．1MΩC．10MΩD．20MΩ8、图示二端网络的电压电流关系为：（）A．U=25+IB．U=25-IC．U=-25-ID．I=-25+I9、电容元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将（）A．增大B．减小C．不变D．无法确定10、实验室中的交流电压表和电流表，其读值是交流电的（）。

A．最大值B．有效值C．瞬时值D．最小值二、判断题（正确选A 错误选B ；本大题共10小题，每小题1.5分，共15分）11、电路理论中所研究的电路是实际电路。

（）A．正确B．错误12、电路等效变换时，如果一条支路的电流为零，可按短路处理。

（）A．正确B．错误13、理想并联谐振电路对总电流产生的阻碍作用无穷大，因此总电流为零。

（）A．正确B．错误14、无论是直流还是交流电路，负载上获得最大功率的条件都是RL=R0。

北航《数字电路》正在线做业一之阳早格格创做北航《数字电路》正在线做业一单选题推断题一、单选题（共 15 讲试题，共 60 分.）1. 8位移位寄存器，串止输进时经（）个脉冲后，8位数码局部移进寄存器中A. 1B. 2C. 4D. 8-----------------采用：D2. TTL集成电路采与的是( ）统造，其功率耗费比较大A. 电压B. 电流C. 灌电流D. 推电流-----------------采用：B3. 没有属于矩形脉冲旗号的参数有( ）.A. 周期B. 占空比C. 脉宽D. 扫描期-----------------采用：D4. 正在数字系统里，当某一线路动做总线使用，那么交到该总线的所有输出设备（或者器件）必须具备（）结构，可则会爆收数据辩论 .A. 集电极启路B. 三态门C. 灌电流D. 推电流-----------------采用：B5. 以下电路中，加以适合辅帮门电路，（）适于真止单输出推拢逻辑电路A. 奇奇校验器B. 数据采用器C. 数值比较器D. 七段隐现译码器-----------------采用：B6. MOS集成电路采与的是（）统造，其功率耗费比较小A. 电压B. 电流C. 灌电流D. 推电流-----------------采用：A7. 一个无标记4位权电阻DAC，最矮位处的电阻为40KΩ，则最下位处电阻为（）A. 4KΩB. 5KΩC. 10KΩD. 20KΩ-----------------采用：B8. 时常使用的BCD码有( ）.A. 奇奇校验码B. 格雷码C. 8421码D. 汉明码-----------------采用：C9. 多谐振荡器可爆收（）A. 正弦波B. 矩形脉冲C. 三角波D. 锯齿波-----------------采用：B10. 与十进造数（53.5 ）10等值的数或者代码为( ）.A. (0101 0011.0101 ）8421BCDB. (36.8 ）16C. (100101.1 ）2D. (65.7 ）8-----------------采用：A11. 推拢逻辑电路与消比赛浮夸的要领有（）A. 建改逻辑安排B. 正在输出端交进慢冲电路C. 后级加慢冲电路D. 屏蔽输进旗号的尖峰搞扰-----------------采用：A12. 一个无标记10位数字输进的DAC，其输出电仄的级数为（）A. 4B. 10C. 1024D. 1023-----------------采用：C13. A+BC= ( ）.A. A+BB. A+CC. （A+B ）（A+C ）D. B+C-----------------采用：C14. 一位十六进造数不妨用( ）位两进造数去表示A. 1B. 2C. 4D. 16-----------------采用：C15. 卡诺图上变量的与值程序是采与( ）的形式，以便不妨用几许上的相邻闭系表示逻辑上的相邻 .A. 两进造码B. 循环码C. ASCII码D. 十进造码-----------------采用：B北航《数字电路》正在线做业一单选题推断题两、推断题（共 10 讲试题，共 40 分.）1. 正在时间战幅度上皆断绝变更的旗号是数字旗号，语音旗号没有是数字旗号 .（）A. 过失B. 精确-----------------采用：B2. 当传收十进造数5时，正在8421奇校验码的校验位上值应为1 .（）A. 过失B. 精确-----------------采用：B3. TTL集电极启路门输出为１时由中交电源战电阻提供输出电流 .（）A. 过失B. 精确-----------------采用：B4. 八进造数（18 ）8比十进造数（18 ）10小 .（）A. 过失B. 精确-----------------采用：A5. 劣先编码器的编码旗号是相互排斥的，没有允许多个编码旗号共时灵验 .（）A. 过失B. 精确-----------------采用：A6. 圆波的占空比为0.5 .（）A. 过失B. 精确-----------------采用：B7. TTL OC门（集电极启路门）的输出端不妨曲交贯串，真止线与 .（）A. 过失B. 精确-----------------采用：B8. 4008为四位两进造超前进位齐加器 .（）A. 过失B. 精确-----------------采用：B9. TTL与非门的多余输进端不妨交牢固下电仄 .（）A. 过失B. 精确-----------------采用：B10. 逻辑变量的与值，１比０大 .A. 过失B. 精确-----------------采用：A。

北京航空航天大学数字电路与计算机组成原理试题(2002年)一、填空题(2’x5)1.数字信号有__________和__________两种形式。

2.逻辑代数有__________、__________和__________三种基本运算。

3.TTL三态门的三种可能输出状态是_________、_________和_________。

4.设计多输出组合电路时，只有充分考虑________，才能使电路达到最简。

5.Mealy型时序逻辑电路的输出是__________的函数，Moore形式需逻辑电路的输出是__________的函数。

二、判断改错题(2’x3)判断下列各题的正误，正确的在括号内记“”，错误的在括号内记“”并改正。

1.基本R-S触发器的次态方程是Q(n+1)=S+RQ，约束方程是R+S=1。

( )2.同步逻辑电路设计中，状态编码采用相邻编码是为了消除电路中的竞争。

( )3.电平异步时序电路不允许两个或两个以上的输入同时为1。

( )三、(8’)分析并化简题三图所示电路，说明该电路功能，并改用D触发器作为存储元件，实现其功能。

题三图四、(6’)分析题四图所示时序电路，说明该逻辑电路的功能(本电路未连接的输入端均按输入逻辑“1”理解)。

y题四图五、选择题(1’x10，四选一)1. CPU中决定指令执行顺序的是__________。

(A)标志寄存器(B)指令寄存器(C)程序计数器(D)数据缓冲器2. 条件转移指令执行时所依据的条件来自__________。

(A)指令寄存器(B)标志寄存器(C)程序计数器(D)地址寄存器3. PCI是一种可以配置成__________的总线。

(A)16位(B)32位(C)64位(D)32位或64位4. 子程序调用指令执行时，要把当前程序计数器PC的内容存到_______。

(A)通用寄存器(B)堆栈(C)指令寄存器(D)数据缓冲器5. [A B]补=__________。

模拟电路一：1. 有一晶体管的极限参数：PCM=150mW，ICM=100mA，U（BR）CEO=30V。

若它的工作电压UCE=10V，则工作电流IC不得超过（）mA.A. 15B. 100C. 30D. 150满分：4 分2. 有一晶体管的极限参数：PCM=150mW，ICM=100mA，U（BR）CEO=30V。

若工作电压UCE=1V，则工作电流IC不得超过（）mA.A. 15B. 100C. 30D. 150满分：4 分3. 简单的差分放大器双端输出时，对（）信号有较强的抑制能力，而对（）信号有较强的放大作用。

A. 共模差模B. 差模共模满分：4 分4. 为增大电压放大倍数，集成运放的中间级多采用（）A. 共射放大电路B. 共集放大电路C. 共基放大电路满分：4 分5. 为了稳定放大电路的输出电压，应引入（）负反馈。

A. 电压B. 电流C. 串联D. 并联满分：4 分6. 在电压放大电路的高频截止频率点，电压增益比中频区增益下降3dB，这时在相同输入电压条件下，与中频区比较，输出电压下降为（）。

A. 1B. 10C. 1.414D. 0.707满分：4 分7. 对于放大电路，所谓开环是指（）。

A. 无信号源B. 无反馈通路C. 无电源满分：4 分8. 共模信号是指大小相等，极性（）的信号。

A. 相同B. 相反满分：4 分9. 对于硅晶体管来说其死区电压约为( )A. 0.1B. 0.5C. 0.7满分：4 分10. 欲得到电流－电压转换电路，应在放大电路中引入（）。

A. 电压串联负反馈B. 电压并联负反馈C. 电流串联负反馈D. 电流并联负反馈满分：4 分11. 在输入量不变的情况下，若引入反馈后( )，则说明引入的反馈是负反馈。

A. 输入电阻增大B. 输出量增大C. 净输入量增大D. 净输入量减小满分：4 分12. 在（）三极管的发射结正向偏置，集电结反向偏置，输出特性曲线比较平坦，近似为水平的直线。

北航《数字电路》复习题二北航《数字电路》复习题二一、单项选择题1、构成移位寄存器不能采用的触发器为（ D ）。

A．R-S型B．J-K型C．主从型D．同步型2、半导体二极管截止时，外加电压为（D ）。

A．<1.4vB．<1vC．<0.7vD．<0.5v3、电源电压为+18V的555定时器，接成施密特触发器，则该触发器的正向阀值电位V+及负向阀值电位V-分别为___V（ C ）。

A．12B．6C．12或6D．94、时序逻辑电路的一般结构由组合电路与___组成（ B ）。

A．全加器B．存储电路C．译码器D．选择器5、函数F=AB+BC，使F=1的输入ABC组合为( D )A．ABC=000B．ABC=010C．ABC=101D．ABC=1106、一只四输入端或非门，使其输出为1的输入变量取值组合有( D )种。

A．15B．8C．7D．17、随机存取存储器具有( A )功能。

A．读/写B．无读/写C．只读D．只写8、N个触发器可以构成最大计数长度（进制数）为( D )的计数器。

A．NB．2NC．N2D．2N9、某计数器的状态转换图如下，其计数的容量为( B )A ．八B ．五C ．四D ．三10为触发器的输入）其输出信号的逻辑表达式为( C )。

A B Qn+1 说明 0 0 Qn 保持 0 1 0 置0 1 0 1 置1 11Qn翻转A ．Qn+1 ＝AB ．n n 1n Q A Q A Q+=+C ．n n 1n Q B Q A Q+=+D ．Qn+1 ＝ B二、判断题1、RAM 具有易失性,一旦失电,所存储的数据立即丢失（ A ）。

A.对 B.错2、同步触发器与时钟同步工作（ A ）。

A.对 B.错3、要储存n 位二进制代码，可以用n 个触发器组成的寄存器，也可以用只有1个触发器组成的寄存器（ B ）。

A.对 B.错4、组合逻辑电路中包含记忆单元（ B ）。

A.对 B.错5、在时间和幅度上都断续变化的信号是数字信号，语音信号不是数字信号。

2004电工电子技术考题（A）班号姓名成绩一、填空（20分）1、电路分析中常见的理想电源类型为和。

前者包括、；后者包括、、、。

（2分）2、图1所示电路中6V电源吸收的功率为：P = 。

（2分）图13、一感性电气设备接于220V的交流电源上，如图2所示。

电源频率f =50Hz，电流表测得的电流I= 0.4 A ，功率表测得的功率P=40W。

电气设备的功率因数λ= ; 如果用电容C = 4.75μf 提高整个电路的功率因数，整个电路的功率因数为。

画出补偿相量图。

（4分）图2功率补偿相量图4、图3中各电路的反馈类型分别是（a）、（b）。

（2分）图 35、判断图4中各电路可否振荡，（a）、（b）。

（2分）图46、图5电路中开关位于位置1很长时间后拨到位置2，并开始计时，在位置2保持2秒时间，然后再拨回位置1。

问：t≥0 s时，电容两端电压v= 。

（4分）图57、低频功放电路工作状态分为、、，低频功放的效率表达式为，乙类功放的最大效率为。

（2.5分）8、共集电极电路（射极输出器）的特点是、、。

（1.5分）二、计算（70分）1、求图6所示电路a、b端左边的戴维宁等效电路，画出等效电路图，并求出负载电流I。

负载R L为一非线性电阻，其电压-电流特性为：V=16I。

（10分）图62、求图7所示电路中的电压V1 = 。

（8分）图73、图8电路中，已知R f = 8kΩ, 若令V0 = 4(V b-Va)，求Ra=？Rb=？Rc=？（8分）图84、求图9电路中的输出电压V o=?（8分）图95、已知共发射极放大电路如图10所示，三极管: β = 80，U BE= 0.7 V。

求电路的电压放大倍数A u=？，输入电阻：r i=?，输出电阻：r o=? 画出电路的直流通路、交流通路、微变等效电路。

（10分）图106、已知电路如图11所示，图中R1=240Ω，R2= 1KΩ，R3=500Ω，R4= 1KΩ，当控制信号为低电平时，T截止；控制信号为高电平时，T饱和导通，将T视为理想三极管。

一、填空题（每小题3分，共15分） 1、图1.1所示电路中I= A1K6K 6K图1.12、电路如图1.2所示，电路中吸取功率的元件是 。

电流源电阻图1.23、正弦量的三要素是 ， ， 。

4、把4Ω的电阻与3Ω的容抗并联接到12V 的正弦电源时，总电流为 A ，总有功功率为 W 。

5、变压器的功率损耗包括 损耗和 损耗。

二、选择题（每小题3分，共15分） 1、图2.1所示电路等效的电路为 。

ab图2.1abAabBabCabD2、直流电路如图所示，U ab=( )A. －1VB. 0VC. 1VD. 2V1A3V图 2.23、正弦电压u=U m sin(ωt+φ)的波形如图所示，则φ=图2.3A. -30ºB. 0ºC.30ºD.150º4、非正弦周期电压的表达式为u=(6－4 sin ωt－2 sin 2ωt )V，则它的有效值为( )A. 46VB. 56VC. 10VD. 6V5、变压器的一次绕组加交流电压而二次绕组（）的工作状态叫空载运行。

A.开路B. 短路C. 接额定负载D. 旁路三、计算题（共70分）1、（15分）如图3.1所示电路，R1＝1Ω，R2＝2Ω, R3＝4Ω，R4＝3Ω，R5＝4.2Ω, Us＝5V, Is ＝3A，试求图中标出的电流I（限定用戴维宁定理计算）。

图3.12、（10分）电路如图所示，开关S动作前电路已稳定，用三要素法求开关S闭合后的u c(t)。

R3图3.23、（10分）电路如图3.3，设电源电压的初始相位为0=u φ，电路消耗的有功功率为75W （1）求I L ，U ，I C 的大小，并求出X L ，R L 支路的功率因数cos L φ（2）定性画出I I I U LC ,,,的相量图，并求出I 的大小 （3）求电路总的功率因数cos φ，并说明并联电容的意义。

图 3.34、（15分）电路如下图3.4所示，有某三相对称负载Z 1+j11) Ω和一单相负载Z 2=22 Ω, 电源相电压Up=220V 。

北京航空航天大学2011 ～2012 学年第一学期《数字电路与系统》期末考试试卷（A卷）答案及参考评分标准一、（10分，每小题2分）判断各题正误，正确的在括号内记“√”，错误的在括号内记“×”。

(1) 对于十进制纯小数，求它的二进制表示可以采用“除2取余”法。

………（×）(2) TTL门电路在高电平输入时，其输入电流很小（74系列每个输入端的输入电流约为40μA）。

…………………………………………………………（√）(3) 三态门输出为高阻时，其输出线上的电压为高电平。

…………………（×）(4) 单稳态触发器的暂稳态维持时间的长短取决于外界触发脉冲的频率和幅度。

…………………………………………………………………………（×）(5) 当时序逻辑电路存在无效循环时，该电路不能自启动。

………………（√）二、（10分，每小题5分）(1) 设逻辑函数为)()(),,,(C A D B C B A D C B A f +⋅++=，则它的反函数),,,(D C B A f =)()(C A D B C B A ++⋅⋅+=A C B D C B C B D A B A ⋅+⋅+⋅++⋅=C B D A B A ⋅++⋅（写成“与或”表达式的形式，可以不用化简）；则f (A ,B ,C ,D )的对偶式为=),,,(D D C B A f )()(C A D B BC A ++⋅+=D A BC A D BC BC AB ++++=AB +D A +BC（可以不用化简）。

(2) 如图2-1，门电路G 1,G 2均TTL 工艺，当输入信号A 为低电平V IL ， B 为高电平V IH 的情况下，图中T 点为__低__电平（填写“高”或“低”）；如果采用正逻辑（即：高电平代表逻辑“1”，低电平代表逻辑“0”），请写出输出Y 关于A ,B ,C 的逻辑函数Y (A ,B ,C )=C B A C B C A C B A C B A C B A C B A ⋅++=⋅++=⋅⋅+⋅⋅)( 。
