交通信号控制器是城市交通控制调节的重要指挥管理系统，它承载着维持城市道路交通秩序，缓解交通拥堵的重任，在传统的红绿灯配时方案不能解决城市交通拥堵的形势下，智能化信号控制器正为解决未来交通拥堵提供更多科学的解决方案。 为了解交通信号控制系统的发展现状和趋势，我们采访了深圳市博远交通设施有限公司产品经理刘学英，他为我们介绍了交通信号控制系统的历史发展与技术趋势。 一、交通信号控制系统现状 1、交通信号控制器产品现状 交通信号控制器是通过控制交通信号灯达到控制路面交通目的的控制系统。一般由电源模块、CPU控制部分、灯组驱动部分、信号灯故障检测部分、面板操作(有的控制器无面板控制)等部件组成;一般安装在路口，必须适应室外的各种复杂环境，如高温高湿、冷热气流的循环、电磁干扰、浪涌冲击、等等恶劣的气候条件。 交通信号控制机按照控制模式分类，可分五种：①单点段定时式信号机;②单点自适应信号机;③单点联网调试信号机;④集中协调式号机;⑤行人过街触发式信号机。按照供电模式来分可分为三种：①市电供电(AC220V/AC110V)信号机;②太阳能直流信号机(有线/无线传输);③太阳能市电互补型信号机。 目前我国信号控制器的生产企业水平良莠不齐，有做得很好的高端的国有企业，也有许多中低端的民营企业。在国内几十家信号系统生产企业中，能够脱颖而出的自然是具有自主知识产权的高新技术企业，它们大多都分布在沿海城市，如交大高新、深圳格林威、深圳博远、上海宝康、北京易华录、浙江杰瑞、法马科技等。 2、交通信号控制器产品应用现状及趋势 从现在的市场趋势看信号机的需求，大中城市对集中协调式及人行过街请求的信号控制器需求较多，而小城市虽然在招标过程中要求集中协调式信号机，但实际应用中还是当作单点信号机来使用。 对应阳光充足但电力供应不便的地方，太阳能供电信号机也将成为一个热点。 对于国外市场，方便快捷的警察手动功能是一个需求热点。 受高铁事件的影响，检验标准对交通信号控制器的硬件绿冲突检测功能做了强制性要求。 近期新闻中讨论得很热门的行人过街时间问题，涉及交通设计过程中以人为本的主题，在国内交通信号控制器的行人过街功能必将成为热门。 国内的路口大都配有倒计时器，传统的倒计时都是学习型的，学习过程中都有黑屏时间，在这期间会给司机朋友误导或认为倒计时坏了，所以有通讯式倒计时接口也是交通信号控制器设计的一个必然趋势。 二、交通信号控制系统技术发展 从硬件来看，信号机的硬件设计方案逐渐趋同，水平也已成熟化，其要求主要集中在选材，安全性以及可靠性上。 从软件来看，控制系统的整体运行则有赖于三个部分的协调运作：其一是前端信息采集系统，利用安装于各路口每条车道上的车辆检测器所采集的车辆到达信息，实现路口交通流量信息的自动采集，按一定间隔统计检测截面的交通流量、占有率和阻塞度，车速等信息，进行交通流量统计分析，报警分析，系统监视分析等功能。这些数据既可以动态地显示在中心计算机的地图显示界面上，也可以通过网络以标准的数据库文件或文本文件的形式传送到交通指挥中心的交通信息管理数据库中，以便做相应的综合统计分析。 其二是中心控制系统，控制方案的生成或选择在控制中心的信号控制主机上完成，通过对采集的信息分析处理，形成控制方案，实时地调整绿信比、周期时长及相位差等参数，使之与变化的交通流相适应。同时对历史方案进行比较分析，减少随机的误差，完成方案的生成和选择。 其三便是安装在各路口的控制器，负责监视设备故障(检测器、信号灯和其他局部控制设施)，收集检测数据，把交通流和设备性能等数据传送到中心控制系统，接受中心下达的指令并按指令操作。信号机的软件设计核心主要集中在三个方面：一是控制技术，二是控制策略的选择，三是优化方法。而这三方面的水平很大程度上取决于选择的中心控制系统。 1、信息采集系统现状及趋势 目前的信息采集技术已相当成熟，检测手段包括线圈、地磁、微波，以及现下日趋热门的视频检测，炙手可热的图像自动识别技术作为目前最前沿的视频检测技术，正日益成为交通监控和车辆信息采集的热点。 2、信号控制器历史发展及未来方向 (1)信号控制器历史发展 第一代交通信号控制器由于受制于TRANSYT系统，其脱机优化的特点要求花费大量的人力物力预先去采集路网信息和交通流信息，也不能适应交通状况的实时变化，同时计算量很大;设置方案是单点的、定时的，各个路口孤立处理数据，不能联网，因此具有很大的局限性。 第二代交通信号控制器，即SCOOT系统与SCATS系统下的控制器。由于SCOOT系统是一种交通网络实时协调控制的自适应控制系统，是联机动态模型，因此信号机的控制是联网的，系统集中控制的。 第三代信号机是由美国提出的OPAC分散式控制器，它的优质特色在于所需要的控制中心的工作很少，一个控制点就可以完成该路口点所有的控制过程，路口机可以完成车队预测、相位优化以及排队长、停车次数和延误等参数或状态的估计和检测。同时路口机之间可以对等通信，或通过中心计算机通信。 目前信号控制系统发展到第四代，控制器的智能化发展方向将体现在以下三点：第一、具有实时自适应功能，所谓实时自适应，即由于传统的TRANSYT系统的CFP(周期流分布图)是以历史的平均交通流进行计算的，而以SCOOT系统为代表的控制系统是联机动态模型，CFP是实时测量的，因此数据实时性更客观，其针对当下交通状况的统计数据更具代表性，分析制定的策略也更具效能，明显优于静态系统的效果。第二、控制器具有人工智能的特色，具有模糊控制功能，控制模式中的参数通过建立优化数学模型来确定，根据车流量、人流量等参数变化，自动生成数据，因此其控制策略更科学高效。第三、新一代的控制器更注重学习功能，可使控制器自动分析数据并制定控制策略。其控制策略还具有片区联网的特点，信号机之间可以进行信息交换，实现信号的协调沟通。其控制算法以快捷、高效、安全、准确为目标原则，最大限度缓解交通拥堵，同时发挥道路最大交通承载力。其控制策略也更趋人性化，考虑行人过街的因素，可以更有效地减少交通事故。 (2)信号控制器发展方向 在工作方式上，未来新型信号控制机还将扩展通讯模块，通过有线或者无线的形式与中心进行通讯，系统中心配置有硬件服务器，中心的软件处理原始数据，生成控制策略和配时方案，最优方案通过数据传输系统传递给信号机，信号机将根据最新收到的配时方案来控制路网上的信号灯的运行。 从应用需求上看，应城市交通发展的需求，很多小城市应用多时段信号机较多，而未来市场的需求必然要求更多中高端的协调式信号机，虽然真正用到协调机的功能比较少，但是信号机必须具备远程调试和过街按钮功能是未来的趋势所在。

三、国内外交通信号控制系统介绍 自1868年英国伦敦首次使用煤气交通信号灯以来，道路交通信号控制已经历了百余年的发展历程。世界很多发达国家先后投入了大量的人力物力进行交通信号控制系统的研发。其中最有代表性、应用较为广泛的系统有英国的TRANSYT、SCOOT、澳大利亚的SCATS、美国的OPAC交通信号控制系统等。

1、TRANSYT交通信号控制系统 1968年英国交通与道路研究实验室(U。K。Transport and Road Research Laboratory，TRRL)基于离线优化交通控制方法的TRANSYT系统可视为第一代现代意义上的交通信号控制系统，系统经历不断改进，现己经发展成为先进的TRANSYT/9型。 该系统是一种脱机配时优化的定时控制系统，控制方案中的参数绿信比和相位差是通过建立优化数学模型而确定的。采用静态模式，以绿信比与相位差为控制参数，优化方法为爬山法。TRANSYT是最成功的静态系统，己被世界上400多个城市所采用，产生了显著的社会经济效益。

该系统的不足之处是： 计算量大，很难获得整体最优的配时方案，需要大量的路网几何尺寸和交通流数据的支撑。

2、SCOOT交通信号控制系统 SCOOT(Split Cyele and osffet optimization Technique)是英国交通与道路研究实验室(TRRL)在TRANSYT的基础上发展起来的一种交通网络实时协调控制的自适应控制系统，于1979年投入使用。SCOOT采用实时控制方式，获得了明显优于静态系统的效果，是现今主流的城市交通控制系统之一。

SCOOT系统采用的控制模式是联机实时控制模式，即动态模式。它的一个创新之处就是集计数检测器和占有率检测器两种功能于一身。采用小步长渐进寻优方法来优化每个交叉口的配时方案，使得交叉口的延误和停车次数最小，实现动态、实时、在线对周期、绿信比与相位差进行控制。

SCOOT系统同样存在不足，其相位不能自动增减，任何路口只能有固定的相序;安装调试困难，对用户的技术要求过高。同时，系统中几乎所有的控制策略模型都是通过数学模型的仿真中获得，这就要求抽象的数学模型必须准确地反映系统的运行状态，误差范围小。否则，必然会影响控制效果;另一方面，数学模型的精确度越高，结构就越复杂，因而仿真时间就越长，这将会在实时性与可靠性之间产生矛盾，特别要求进一步提高效果时，这一矛盾就会越突出。

3、SCATS - 悉尼协调自适应交通信号控制系统 SCATS(sydeny coordinated Adaptive Traffic system)是由澳大利亚新南威尔士州道路交通局(RTA)于70年代末开发并于八十年代初投入使用的城市交通控制系统。SCATS系统在某些方面优于SCOOT系统，而且以其较低的投入受到各国的欢迎。

SCATS的控制模式是在地区级采用联机模式，在中央级采用联机与脱机同时进行。系统控制容量大、组成结构灵活，能够适应从几个路口到8000多个路口的不同城市规模的需要。

SCATS系统能对交通信息(数据)进行实时采集和统计分析，根据交通状况的变化实时提出最佳的控制方案，结构易于更改，控制方案较为容易变换，实现对交通流的自适应最佳控制，保证交通的畅通、快速和安全。

SCATS同时存在以下缺点： 由于未使用交通模型，是一种实时方案选择系统，根据类饱和度和综合流量从既定方案中选择信号控制参数，因而限制了配时方案的优化过程，灵活度不够。由于检测器安装在停车线附近，难以监测车队的行进，因而时差的优选可靠性较差，无法检测到排队长度，难以消除拥挤现象等。

4、OPAC交通信号控制系统

合集下载

基于人车流量组合的红绿灯自动控制系统

基于人车流量组合的红绿灯自动控制系统

基于人车流量组合的红绿灯自动控制系统一、技术原理基于人车流量组合的红绿灯自动控制系统是一种基于智能感知和数据分析的交通管理系统。

其技术原理包括以下几个方面：1.人车流量感知：通过视频监控、车辆识别和行人识别等技术手段，实时感知交通路口的车辆和行人流量情况，包括车辆数量、车辆类型、车速、行人数量等信息。

2.数据分析与预测：通过对感知到的人车流量数据进行分析和处理，预测交通路口未来一段时间内的交通流量趋势，包括高峰时段的交通拥堵情况和低谷时段的交通畅通情况。

3.红绿灯控制：根据数据分析和预测结果，自动调整交通路口的红绿灯控制策略，包括红绿灯的时长、时序和灯色，以优化交通流量的分配和调度，减少交通拥堵和交通事故的发生。

二、技术优势1.精准感知：通过先进的感知技术，可以实时准确地感知交通路口的车辆和行人流量情况，避免了传统红绿灯控制系统中人工感知的盲区和误差。

2.数据智能分析：借助大数据和人工智能技术，可以对人车流量数据进行智能化分析和预测，提高了红绿灯控制策略的准确性和实时性。

4.智能联动管理：可以将不同交通路口的红绿灯控制系统进行智能联动，实现交通信号的协调和优化，提升交通整体效率。

三、技术应用基于人车流量组合的红绿灯自动控制系统已经在一些城市得到了应用，并取得了一定的成效。

具体应用场景包括以下几个方面：1.城市主干道：在城市主干道的交叉路口，采用基于人车流量组合的红绿灯自动控制系统，可以有效提高交通效率，减少交通拥堵，缓解交通压力。

3.景区旅游区域：在景区和旅游区域的交通路口，采用基于人车流量组合的红绿灯自动控制系统，可以优化交通流量，增强景区交通管理效果。

四、技术前景基于人车流量组合的红绿灯自动控制系统具有很大的发展潜力和广阔的市场前景。

随着城市交通的日益复杂和交通管理的日益重要，这一技术将在未来得到更广泛的应用和推广。

这一技术可以有效提高交通路口的交通安全性，减少交通事故的发生，保障行人和车辆的通行安全，降低交通事故的风险。

嵌入式红绿灯控制系统

嵌入式红绿灯控制系统

嵌入式红绿灯控制系统（模拟）一、摘要：交通信号灯用于道路平面交叉路口，通过对车辆、行人发出行进或停止的指令，使人与人、车与车之间尽可能减少相互干扰，从而提高路口的通行能力，保障路口畅通和安全。

本文介绍了一种城市十字路口交通信号灯控制系统。

该系统采用了以8051为内核的单片机芯片AT89s51作为核心控制器，以嵌入式操作系统RTX51为软件开发平台，通过控制城市十字路口的交通信号灯来指挥交通。

该系统具有制作简单、成本低、功能实用等特点。

关键词：单片机嵌入式操作系统交通信号灯控制二、引言:随着经济发展，汽车保有量急剧增加，城市道路日渐拥挤，交通拥塞已成为一个城市管理的难题。

十字路口的红绿灯指挥着行人和车辆的安全通过，实现红绿灯自动指挥是城市管理自动化的重要课题：[1]；围绕这一课题，多年来有众多设计方案来实现这一功能，随着数字技术、软件编程的发展和进步，实现这一功能的新的设计方案更是层出不穷。

就目前而言，在这一方面，比较普遍使用而又技术先进的主要是以CPLD为核心的实现方案和以MCU为核心的实现方案。

[2]但是将两者与嵌入式操作系统RTX51微控器软件相结合构成完整的交通信号灯控制系统的设计方案还比较少。

本人与导师近年来一直从事这方面的研究，通过努力，我们已将本设计方案优化、完善并应用于实际，且效果较好。

现本文将着力介绍基于MCU和嵌入式操作系统RTX51微控器软件相结合的这一交通信号灯控制系统。

三、设计原理:1、LED 灯具的应用及优点LED 照明灯具在近期得到飞跃的发展，LED 作为绿色环保的清洁光源得到广泛的认可。

LED 光源使用寿命长、节能省电、应用简单方便、使用成本低，因而在LED 手电筒、LED 矿灯及便携照明；在建筑照明、装饰照明、标识牌照明；在汽车的仪表板背光、前后雾灯、第三刹车灯、方向灯、尾灯；以及在家庭照明都会得到海量的应用，欧司朗光学半导体公司2008 年调查统计，全球每年家庭照明灯座出货量约为500 亿个。

红绿灯控制系统原理

红绿灯控制系统原理

红绿灯控制系统原理
红绿灯控制系统是一种交通信号灯系统，用于管理道路上的车辆和行人流量。

其原理是通过灯光信号的变化，指示交通参与者在道路交叉口或路口如何行驶。

红绿灯控制系统一般由三个颜色的灯，即红灯、绿灯和黄灯组成。

在红绿灯控制系统中，红灯通常表示停止，绿灯表示行驶，黄灯表示准备停止。

交通信号灯通过周期性地改变颜色来控制车辆和行人的流动。

这个周期一般设定为几十秒到几分钟不等，以便交通参与者可以根据灯光的变化做出相应的动作。

红绿灯控制系统的原理是基于以下几个方面：
1. 安全性：红绿灯系统的首要目标是确保交通参与者的安全。

通过给予红灯信号，可以使车辆和行人停止行驶，防止交叉口或路口发生交通事故。

2. 交通流量控制：红绿灯系统能够对车辆和行人的流量进行有效的调控。

通过设置一定的信号周期和不同灯光的持续时间，可以合理地安排交通参与者的行驶顺序，优化交通流量。

3. 车辆和行人优先权的平衡：红绿灯控制系统还考虑到不同交通参与者之间的优先权平衡。

根据需求和道路情况，系统会设置不同灯光的持续时间，以确保车辆和行人能够公平地共享道路资源。

红绿灯控制系统通常由中央控制器和交通信号灯组成。

中央控
制器根据设定的程序和算法，控制信号灯的显示。

交通信号灯则通过灯泡或LED灯等发光装置将不同颜色的信号显示给交通参与者。

红绿灯控制系统在道路交通管理中发挥着重要作用。

它通过合理地控制车辆和行人的行动，提高道路交通安全性和效率，减少交通拥堵，促进交通流动。

红绿灯自动控制系统

红绿灯自动控制系统

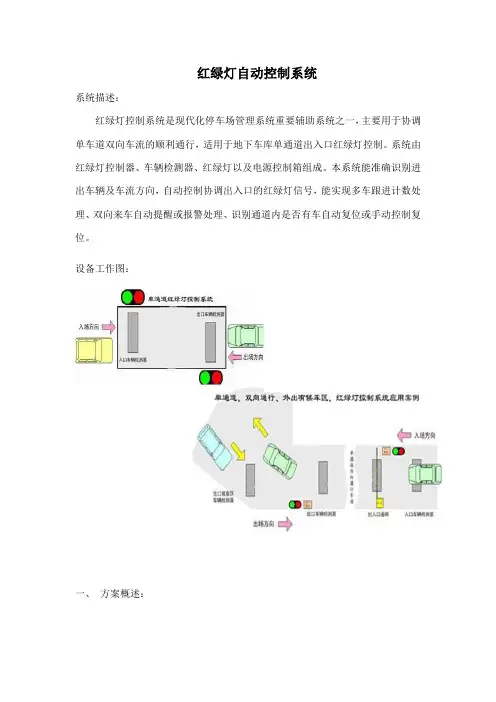

红绿灯自动控制系统系统描述：红绿灯控制系统是现代化停车场管理系统重要辅助系统之一，主要用于协调单车道双向车流的顺利通行，适用于地下车库单通道出入口红绿灯控制。
