红绿灯控制系统

基于人车流量组合的红绿灯自动控制系统一、技术原理基于人车流量组合的红绿灯自动控制系统是一种基于智能感知和数据分析的交通管理系统。

其技术原理包括以下几个方面：1.人车流量感知：通过视频监控、车辆识别和行人识别等技术手段，实时感知交通路口的车辆和行人流量情况，包括车辆数量、车辆类型、车速、行人数量等信息。

2.数据分析与预测：通过对感知到的人车流量数据进行分析和处理，预测交通路口未来一段时间内的交通流量趋势，包括高峰时段的交通拥堵情况和低谷时段的交通畅通情况。

3.红绿灯控制：根据数据分析和预测结果，自动调整交通路口的红绿灯控制策略，包括红绿灯的时长、时序和灯色，以优化交通流量的分配和调度，减少交通拥堵和交通事故的发生。

二、技术优势1.精准感知：通过先进的感知技术，可以实时准确地感知交通路口的车辆和行人流量情况，避免了传统红绿灯控制系统中人工感知的盲区和误差。

2.数据智能分析：借助大数据和人工智能技术，可以对人车流量数据进行智能化分析和预测，提高了红绿灯控制策略的准确性和实时性。

4.智能联动管理：可以将不同交通路口的红绿灯控制系统进行智能联动，实现交通信号的协调和优化，提升交通整体效率。

三、技术应用基于人车流量组合的红绿灯自动控制系统已经在一些城市得到了应用，并取得了一定的成效。

具体应用场景包括以下几个方面：1.城市主干道：在城市主干道的交叉路口，采用基于人车流量组合的红绿灯自动控制系统，可以有效提高交通效率，减少交通拥堵，缓解交通压力。

3.景区旅游区域：在景区和旅游区域的交通路口，采用基于人车流量组合的红绿灯自动控制系统，可以优化交通流量，增强景区交通管理效果。

四、技术前景基于人车流量组合的红绿灯自动控制系统具有很大的发展潜力和广阔的市场前景。

随着城市交通的日益复杂和交通管理的日益重要，这一技术将在未来得到更广泛的应用和推广。

这一技术可以有效提高交通路口的交通安全性，减少交通事故的发生，保障行人和车辆的通行安全，降低交通事故的风险。

一、实训背景随着我国经济的快速发展，城市交通问题日益突出。

为提高城市交通效率和安全性，红绿灯控制系统在交通管理中发挥着至关重要的作用。

为了让学生深入了解红绿灯控制系统的工作原理和实际应用，提高学生的实践能力，我们开展了红绿灯控制实训。

二、实训目的1. 掌握红绿灯控制系统的工作原理和设计方法。

2. 学会使用单片机、PLC等常用电子元器件和编程软件。

3. 培养学生的实际操作能力和团队协作精神。

4. 提高学生的创新意识和解决实际问题的能力。

三、实训内容1. 红绿灯控制系统基本原理（1）系统组成：包括控制器、交通灯模块、传感器模块、显示模块等。

（2）工作原理：控制器根据传感器采集的交通流量数据，自动调整红绿灯的切换时间，实现交通信号灯的智能控制。

2. 单片机编程与仿真（1）学习Keil uVision、Proteus等编程软件。

（2）编写单片机控制程序，实现红绿灯的基本控制功能。

3. PLC编程与仿真（1）学习PLC编程软件，如Step 7、EPLAN等。

（2）编写PLC控制程序，实现红绿灯的自动控制。

4. 虚拟仪器仿真（1）学习虚拟仪器技术，如LabVIEW等。

（2）利用虚拟仪器搭建红绿灯控制系统，进行仿真实验。

5. 红绿灯控制系统设计（1）设计系统硬件电路图。

（2）编写系统控制程序。

（3）调试系统，确保其正常运行。

四、实训过程1. 理论学习：学习红绿灯控制系统的工作原理、硬件设计、软件编程等相关知识。

2. 实践操作：在实验室进行单片机、PLC、虚拟仪器等设备的实际操作。

3. 团队合作：分组进行红绿灯控制系统的设计、编程、调试等工作。

4. 交流讨论：分享实训过程中的心得体会，共同解决遇到的问题。

五、实训成果1. 成功搭建红绿灯控制系统，实现交通信号灯的自动控制。

2. 掌握单片机、PLC等编程软件的使用方法。

3. 提高团队协作能力和解决问题的能力。

4. 培养创新意识和实际操作能力。

六、实训总结1. 通过本次实训，我们对红绿灯控制系统有了更深入的了解，掌握了其工作原理和设计方法。

基于人车流量组合的红绿灯自动控制系统随着城市交通的不断发展和交通工具的不断增加，交通拥堵已经成为城市交通管理的重要问题之一。

目前，城市交通的红绿灯控制系统主要是基于定时控制和手动控制，这种方式虽然可以满足一定的需求，但是在实际应用中存在很多不足之处。

基于人车流量组合的红绿灯自动控制系统应运而生，它结合了车辆和行人的实时流量情况，能够更加准确地控制红绿灯时间，优化城市交通，提高通行效率。

一、系统架构基于人车流量组合的红绿灯自动控制系统主要包括三个部分：传感器采集模块、数据处理模块和控制执行模块。

传感器采集模块负责实时采集路口车辆和行人的流量情况，包括车辆的数量、车速、行人的数量等。

采用高精度的传感器，可以实时准确地获取各种数据。

数据处理模块负责对传感器采集的数据进行处理和分析，通过算法进行智能计算，得出最优的红绿灯控制方案。

数据处理模块还可以根据历史数据和实时数据进行预测，提前做出调整，以应对特殊情况的发生。

控制执行模块负责根据数据处理模块得出的控制方案，自动控制红绿灯的切换，确保交通的顺畅和安全。

该模块包括红绿灯控制器和执行机构，能够实现精确控制红绿灯的时间和频率。

二、系统工作流程1. 传感器采集模块实时采集路口的车辆和行人的流量数据，并将数据传输给数据处理模块；2. 数据处理模块对采集的数据进行处理和分析，通过算法得出最优的红绿灯控制方案，并将方案传输给控制执行模块；3. 控制执行模块根据数据处理模块传输的控制方案，自动控制红绿灯的切换，实现交通的顺畅和安全；4. 数据处理模块继续监测和分析实时数据，根据情况调整控制方案，以确保交通的畅通。

三、系统优势相比于传统的定时控制和手动控制方式，基于人车流量组合的红绿灯自动控制系统具有诸多优势。

1. 准确性高：能够实时准确地获取车辆和行人的流量数据，通过智能算法计算出最优的红绿灯控制方案，大大提高了红绿灯控制的准确性。

2. 高效性：能够根据实时情况自动调整红绿灯的切换时间，优化路口的通行效率，减少交通拥堵。

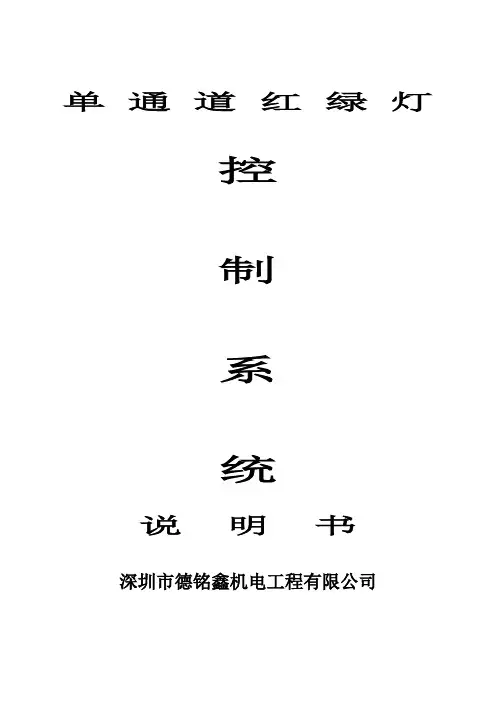

单通道红绿灯
控
制
系
统
说明书
深圳市德铭鑫机电工程有限公司
单通道红绿车道灯控制系统
一、系统连接示意图
二、功能简介
1．地感检测器：车辆通过后，输出一继电器触点信号。

2．车道通行信号灯：由系统控制器控制，可进行红、绿变换指示。

3．系统控制器:
a.根据地感检测器1、2的输出信号，判断地面入口处的车行方向。

b.根据地感检测器2、1的输出信号，判断地下出口处的车行方向。

c.无车时，地面、地下绿灯亮。

d.当有车1进入地面入口后，地下变红灯。

当车1通过地下出口，进
入停车场后，地下变回绿灯。

e.当有车2进入地下出口后，地面变红灯。

当车2通过地面入口，离
开停车场后，地面变回绿灯。

f.当有车连续进入地面入口后，地下变红灯，启动车辆计数器计数，
当所有车辆通过地下出口，进入停车场后，地下变回绿灯。

g. 当有车连续进入地下出口后，地面变红灯，启动车辆计数器计数，当所有车辆通过地面入口，离开停车场后，地面变回绿灯。

h.当有车进入地面入口或地下出口时，启动时间计时器计时（可拨码设定），计时时间到后，取消有车状态，回到平时无车状态，地面、地下变回绿灯，当有车连续进入地面入口或地下出口后，每进一辆车后，重新启动时间计时器计时。

i.面板上有一设置拨码盘，从0—〉9共十挡，每挡10秒，最小10
秒，最大100秒，可根据通道长度及汽车通过所需时间，设置好拨码盘，一般设置时间大于汽车通过所需时间。

三、接线柱说明
四、控制器连接图。

基于单片机的智能交通红绿灯控制系统设计智能交通红绿灯控制系统是一种基于单片机的电子设备，用于智能化控制交通信号灯的工作。

本文将详细介绍如何设计一套基于单片机的智能交通红绿灯控制系统。

首先，我们需要选择适合的单片机作为控制器。

在选择单片机时，我们需要考虑其功能、性能和价格等因素。

一些常用的单片机型号有8051、AVR、PIC等。

我们可以根据具体的需求选择合适的单片机型号。

接下来，我们需要设计硬件电路。

智能交通红绿灯控制系统的硬件电路主要包括单片机、传感器、继电器和LED等组件。

传感器可以用来感知交通流量和车辆信息，继电器用于控制交通灯的开关，LED用于显示交通灯的状态。

在硬件设计中，我们需要将传感器与单片机相连接，以便将传感器获取的信息传输给单片机。

同时，我们还需要将单片机的控制信号传输给继电器和LED，以实现对交通灯的控制。

在软件设计中，我们需要编写相应的程序代码来实现智能交通红绿灯的控制逻辑。

首先，我们需要对传感器获取的信息进行处理，根据交通流量和车辆信息来确定交通灯的状态和切换规则。

例如，当交通流量较大时，可以延长绿灯亮起的时间；当有车辆等待时，可以提前切换到红灯。

此外，我们还可以在程序中添加自适应控制算法，用于根据交通流量动态调整交通灯的周期和切换时间，以进一步提高交通流量的效率和道路通行能力。

最后，我们需要将程序代码烧录到单片机中，并进行调试和测试。

在测试过程中，我们可以模拟不同的交通流量和车辆信息，以验证智能交通红绿灯控制系统的正常运行和控制效果。

综上所述，基于单片机的智能交通红绿灯控制系统设计主要包括硬件设计和软件设计两个方面。

通过合理的硬件电路设计和程序编写，可以实现对智能交通红绿灯的智能化控制，提高交通流量的效率和道路通行能力，实现交通拥堵的缓解和交通安全的提升。

红绿灯控制系统原理
红绿灯控制系统是一种交通信号灯系统，用于管理道路上的车辆和行人流量。

其原理是通过灯光信号的变化，指示交通参与者在道路交叉口或路口如何行驶。

红绿灯控制系统一般由三个颜色的灯，即红灯、绿灯和黄灯组成。

在红绿灯控制系统中，红灯通常表示停止，绿灯表示行驶，黄灯表示准备停止。

交通信号灯通过周期性地改变颜色来控制车辆和行人的流动。

这个周期一般设定为几十秒到几分钟不等，以便交通参与者可以根据灯光的变化做出相应的动作。

红绿灯控制系统的原理是基于以下几个方面：
1. 安全性：红绿灯系统的首要目标是确保交通参与者的安全。

通过给予红灯信号，可以使车辆和行人停止行驶，防止交叉口或路口发生交通事故。

2. 交通流量控制：红绿灯系统能够对车辆和行人的流量进行有效的调控。

通过设置一定的信号周期和不同灯光的持续时间，可以合理地安排交通参与者的行驶顺序，优化交通流量。

3. 车辆和行人优先权的平衡：红绿灯控制系统还考虑到不同交通参与者之间的优先权平衡。

根据需求和道路情况，系统会设置不同灯光的持续时间，以确保车辆和行人能够公平地共享道路资源。

红绿灯控制系统通常由中央控制器和交通信号灯组成。

中央控
制器根据设定的程序和算法，控制信号灯的显示。

交通信号灯则通过灯泡或LED灯等发光装置将不同颜色的信号显示给交通参与者。

红绿灯控制系统在道路交通管理中发挥着重要作用。

它通过合理地控制车辆和行人的行动，提高道路交通安全性和效率，减少交通拥堵，促进交通流动。

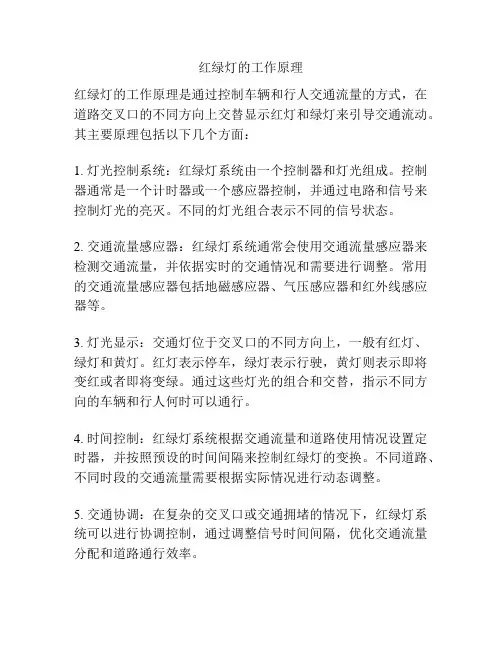

红绿灯的工作原理
红绿灯的工作原理是通过控制车辆和行人交通流量的方式，在道路交叉口的不同方向上交替显示红灯和绿灯来引导交通流动。

其主要原理包括以下几个方面：
1. 灯光控制系统：红绿灯系统由一个控制器和灯光组成。

控制器通常是一个计时器或一个感应器控制，并通过电路和信号来控制灯光的亮灭。

不同的灯光组合表示不同的信号状态。

2. 交通流量感应器：红绿灯系统通常会使用交通流量感应器来检测交通流量，并依据实时的交通情况和需要进行调整。

常用的交通流量感应器包括地磁感应器、气压感应器和红外线感应器等。

3. 灯光显示：交通灯位于交叉口的不同方向上，一般有红灯、绿灯和黄灯。

红灯表示停车，绿灯表示行驶，黄灯则表示即将变红或者即将变绿。

通过这些灯光的组合和交替，指示不同方向的车辆和行人何时可以通行。

4. 时间控制：红绿灯系统根据交通流量和道路使用情况设置定时器，并按照预设的时间间隔来控制红绿灯的变换。

不同道路、不同时段的交通流量需要根据实际情况进行动态调整。

5. 交通协调：在复杂的交叉口或交通拥堵的情况下，红绿灯系统可以进行协调控制，通过调整信号时间间隔，优化交通流量分配和道路通行效率。

总结起来，红绿灯的工作原理是通过灯光控制系统、交通流量感应器、灯光显示、时间控制和交通协调等多方面的措施来确保道路上的交通流动有序，提高交通效率和安全性。

红绿灯控制系统的详细介绍其中红绿灯控制器智能引导系统常见解决方案有以下几种：（红绿灯控制系统）一、单辆车通行控制方式（单车通行，无需刷卡）本方案适用于：通道较短，对进、出车辆的通行效率要求不高、单车道双向通行的通道。

其中红绿灯控制系统方式说明如下：1.1、当入口没有车辆进入和出口没有车辆外出时，入口和出口的两端均为绿灯亮，表示车辆可以进入或外出；1.2、当入口有车辆欲进入先压到入口车辆检测器时：（此前没有车辆时出入口两端均为绿灯）1）出入口立即变为红灯，禁止任何一个方向的车辆进入通道；2）红灯时任意一方有车辆闯入时控制器立即发出警报信号对闯入车辆进行警示；3）当车辆经过出口红绿灯检测器后，出入口两端重新恢复为绿灯；1.3、当出口有车辆欲外出先压到出口车辆检测器时：（此前没有车辆时出入口两端均为绿灯）；1) 出入口立即变为红灯，禁止任何一个方向的车辆进入通道；2) 红灯时任意一方有车辆闯入时控制器立即发出警报信号对闯入车辆进行警示；3) 当车辆经过入口红绿灯检测器后，出入口两端重新恢复为绿灯；1.4、当出入口两端的红灯时间超过5分钟（可设定）后，系统自动将两端恢复为绿灯通行状态；1.5、可增设人工按钮将两端红灯恢复为绿灯通行状态；二、单辆车通行控制方式（单车通行，刷卡进出）本方案适用于：通道较短，对进、出车辆的通行效率要求不高、单车道双向通行的通道。

其中红绿灯智能控制系统说明如下：2.1、当入口没有车辆进入或外出时，入口和出口的两端均为绿灯亮，表示车辆可以刷卡进入或外出；区内部车辆进入必须刷卡有效时，方可开启道闸，车过后道闸自动落下，小区内部车辆外出时，必须刷卡有效时，才能自动开启道闸，（或者根据要求，无须刷卡，只要经过出口车辆检测器时，能自动开启道闸，）并在车过后自动落闸，道闸具有防砸车功能；2.2、当入口车辆先压到入口车辆检测器时：（即车辆进入方向优先时）1) 出口立即变为红灯（在此之前两端均为绿灯），禁止车场内部车辆外出，入口为绿灯不变，当入口车辆刷卡有效时，道闸自动开启，当入口车辆经过入口红绿灯下的车辆检测器后，入口也立即变为红灯，禁止入口后来车辆继续通行；2) 红灯时任意一方有车辆闯入时控制器立即发出警报信号对闯入车辆进行警示；3) 入口车辆经过道闸后，道闸自动落杆，当车辆经过出口红绿灯检测器后，出、入口两端重新恢复为绿灯；2.3、当出口有车辆外出比入口先压到出口车辆检测器时：（即车辆外出优先时）1) 入口立即变为红灯（之前两端均为绿灯），禁止外部车辆向内部通行，当外出车辆刷卡有效时，道闸自动开启，当出口车辆离开出口红绿灯车辆检测器时，出口也立即变为红灯禁止后续车辆通行；2) 红灯时任意一方有车辆闯入时控制器立即发出警报信号对闯入车辆进行警示；3) 出口车辆经过道闸后，道闸自动落杆，当车辆经过入口红绿灯检测器后，出、入口两端重新恢复为绿灯；2.4、系统具有自动复位、及人工强行复位功能，当智能引导红绿灯因为特殊原因误判车辆长时间在出入口通道内时（此时出入口均为红灯亮，严禁车辆进出通行），系统能够根据现场设定的系统复位时间，自动（或人工手动、遥控器遥控等方式）将出入口红绿灯复位，重新将出入口复位到绿灯亮的初始状态；2.5、以上功能仅为参考，可根据用户的要求进行全方位、多功能的任意调整，直至采用最适用现场通行条件的系统方案。

一、实训背景随着我国经济的快速发展，城市交通拥堵问题日益严重。

为提高城市交通效率，保障人民出行安全，红绿灯控制系统在交通管理中发挥着至关重要的作用。

本实训旨在通过学习红绿灯控制器的设计与调试，掌握交通信号灯系统的基本原理和应用技术。

二、实训目的1. 理解红绿灯控制系统的基本组成和原理；2. 掌握红绿灯控制器的设计方法；3. 熟悉红绿灯控制器的调试与维护；4. 培养实际操作能力，提高团队合作意识。

三、实训内容1. 红绿灯控制系统概述红绿灯控制系统主要由以下几个部分组成：（1）信号灯：包括红灯、黄灯、绿灯，用于指示交通参与者通行状态；（2）控制器：负责信号灯的控制，包括定时、计数、逻辑判断等功能；（3）传感器：用于检测交通流量，如车辆检测器、行人检测器等；（4）执行器：将控制信号转换为实际动作，如信号灯、道闸等。

2. 红绿灯控制器设计（1）硬件设计：选用合适的单片机作为控制器核心，设计信号灯、传感器、执行器等外围电路。

本实训采用STC89C52单片机作为控制器核心，设计信号灯、车辆检测器、行人检测器等外围电路。

（2）软件设计：编写控制器程序，实现信号灯控制、传感器数据采集、逻辑判断等功能。

程序采用C语言编写，主要包括主函数、中断服务程序、传感器数据处理、信号灯控制等模块。

3. 红绿灯控制器调试（1）硬件调试：检查电路连接是否正确，排除硬件故障；（2）软件调试：检查程序运行是否正常，调整参数，优化程序；（3）系统联调：将控制器与信号灯、传感器、执行器等联调，验证系统功能。

4. 红绿灯控制器维护（1）定期检查电路连接，确保信号灯、传感器、执行器等设备正常工作；（2）检查程序运行情况，及时修复故障；（3）记录系统运行数据，分析交通流量，调整信号灯控制策略。

四、实训过程1. 学习红绿灯控制系统基本原理，了解系统组成和功能；2. 设计红绿灯控制器硬件电路，绘制原理图，焊接电路板；3. 编写控制器程序，实现信号灯控制、传感器数据采集、逻辑判断等功能；4. 进行硬件调试，排除硬件故障；5. 进行软件调试，优化程序；6. 进行系统联调，验证系统功能；7. 进行系统维护，记录运行数据，分析交通流量。

一、引言随着城市化进程的加快，交通拥堵问题日益严重。

红绿灯控制系统作为交通管理的重要组成部分，对于提高道路通行效率、保障交通安全具有重要作用。

为了让学生更好地了解红绿灯控制系统的原理和实现方法，提高实际操作能力，本次实训以STM32微控制器为基础，设计并实现了一个简单的红绿灯控制系统。

二、实训目的1. 掌握STM32微控制器的原理和编程方法。

2. 理解红绿灯控制系统的基本工作原理和实现方法。

3. 提高实际动手能力，培养团队协作精神。

4. 为今后从事相关领域的工作打下基础。

三、实训内容1. 硬件环境（1）STM32F103C8T6微控制器开发板（2）LED灯（3）电阻（4）面包板（5）电源2. 软件环境（1）Keil uVision 5（2）STM32CubeMX（3）ST-Link Utility3. 系统设计（1）红绿灯控制系统的基本工作原理红绿灯控制系统主要由控制器、传感器、执行器等组成。

控制器根据传感器采集到的交通信息，通过控制执行器实现对红绿灯的智能控制。

本实训系统采用STM32微控制器作为控制器，通过定时器实现红绿灯的定时切换。

（2）硬件连接方法将LED灯的正极连接到STM32的GPIO端口，负极连接到地。

将电阻串联在LED灯和GPIO端口之间，起到限流作用。

将电源连接到STM32的VCC和GND端口。

（3）初始化和主循环的代码实现在Keil uVision 5中创建一个新的项目，并添加STM32CubeMX生成的代码。

在main.c文件中编写以下代码：```c#include "stm32f10x.h"void delay(uint32_t time) {for (uint32_t i = 0; i < time; i++) {__NOP();}}int main(void) {RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); // 使能GPIOA 时钟GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; // 设置GPIOA0为输出模式GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; // 推挽输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; // 输出速度为50MHzGPIO_Init(GPIOA, &GPIO_InitStructure); // 初始化GPIOA0while (1) {GPIO_SetBits(GPIOA, GPIO_Pin_0); // 点亮红灯delay(5000000); // 延时5秒GPIO_ResetBits(GPIOA, GPIO_Pin_0); // 熄灭红灯GPIO_SetBits(GPIOA, GPIO_Pin_1); // 点亮绿灯delay(5000000); // 延时5秒GPIO_ResetBits(GPIOA, GPIO_Pin_1); // 熄灭绿灯GPIO_SetBits(GPIOA, GPIO_Pin_2); // 点亮黄灯delay(5000000); // 延时5秒GPIO_ResetBits(GPIOA, GPIO_Pin_2); // 熄灭黄灯}}```4. 应用场景本实训设计的红绿灯控制系统可应用于城市交通的信号灯控制，以及构建智能交通系统。

红绿灯的工作原理
红绿灯是交通信号灯的一种，用于指示车辆和行人何时可以通行或停止。

红绿灯的工作原理是基于预先设置的时间间隔和传感器控制。

红绿灯的控制系统通常包含以下组件：计时器、传感器、控制器和信号灯。

计时器用于设定红绿灯的时间间隔，例如红灯持续时间、黄灯持续时间和绿灯持续时间。

传感器用于检测车辆和行人的存在，以确保适时地改变信号灯的状态。

控制器是一个电子设备，负责接收传感器的信号并根据预设的时间间隔来操控信号灯。

信号灯包含红、黄、绿三种颜色的灯，用于指示不同的行动。

当红绿灯处于红灯状态时，表示车辆和行人需要停止，等待绿灯通行。

控制器根据预设的时间间隔，通过计时器控制红灯亮起并持续一段时间。

传感器会不断监测交通流量和行人情况，以确保足够的等待时间。

当有车辆或行人需要通过路口时，传感器会发送信号给控制器。

控制器会接收到信号后，根据预设的时间间隔，控制红灯熄灭，黄灯亮起。

黄灯的作用是提醒车辆降低速度和停车的准备，以确保安全。

绿灯状态表示车辆和行人可以通行。

在控制器接收到传感器的信号后，根据预设的时间间隔，控制黄灯熄灭，绿灯亮起。

绿灯的时间间隔一般较长，以便车辆和行人有足够的时间通过路口。

红绿灯的工作原理基于预设的时间间隔和传感器的信号，通过控制器来实现对信号灯的切换。

这种系统可以根据交通状况自动控制信号灯的状态，确保道路交通的顺畅与安全。

交通信号控制系统交通信号控制系统是城市道路交通管理中的重要组成部分，主要通过设置红绿灯、行人过街灯等信号灯及信号设备，对交通流进行控制和调度，以提高交通效率、减少交通拥堵、降低交通事故率，为行人和车辆提供安全、便捷的交通环境。

交通信号控制系统的基本原理交通信号控制系统是通过不同灯色的信号灯在不同时间段显示，指示不同车辆和行人通行情况，从而协调道路上各种交通参与方的活动，达到交通流量最优化的控制。

信号控制系统主要包括信号灯、控制器、传感器和通信系统等基本组成部分。

信号灯的作用信号灯是交通信号控制系统中最为直观的信号设备，一般采用红、黄、绿等不同颜色的灯光进行指示。

红灯代表停车，黄灯表示警告，绿灯则表示通行。

通过信号灯的切换，管理道路上的交通流量，使车辆和行人能够按序通行，有效避免交通事故的发生。

控制器的功能控制器是交通信号控制系统的核心部分，负责控制信号灯的切换和时间间隔的调度。

控制器根据道路的交通流量情况和道路网络的拓扑结构，动态调整信号灯的显示时间，实现交通流的顺畅通行。

现代的控制器通常采用电子计算机系统，能够实现智能化的交通调度。

传感器的应用传感器是交通信号控制系统中的重要组成部分，负责监测道路上的交通流量、车辆速度、车辆类型等信息。

传感器通过感知道路上的实时情况，向控制器提供数据支持，帮助控制器做出更加准确的信号调度决策，提高交通运行效率。

通信系统的重要性通信系统是交通信号控制系统中各个部件之间进行信息交互和数据传输的重要手段。

控制器通过通信系统与信号灯、传感器等设备进行实时数据交换，实现交通信号的协调控制。

同时，通信系统还能实现交通信号控制系统与城市交通管理中心的远程联网，实现交通信息的实时监测和调度，提高交通运行效率和安全性。

结语交通信号控制系统在现代城市交通管理中起着至关重要的作用，有效提高了交通运行效率、减少了交通事故率，为市民和车辆提供了更加便捷、安全的出行环境。

随着技术的不断发展，交通信号控制系统将进一步智能化、网络化，为城市交通管理带来更多的便利和效益。

基于人车流量组合的红绿灯自动控制系统随着城市化进程的加速，交通拥堵已成为许多城市的一大难题。

而红绿灯作为交通信号灯的一种，对于交通信号控制起着至关重要的作用。

传统的红绿灯控制系统是基于定时信号控制的，而随着科技的发展和智能化技术的广泛应用，基于人车流量组合的红绿灯自动控制系统应运而生。

这一系统可以通过感知车辆和行人的流量，实现动态调整红绿灯信号，从而提高交通效率和安全性。

基于人车流量组合的红绿灯自动控制系统主要由传感器、控制器和执行器组成。

传感器用于检测车辆和行人的流量情况，控制器根据传感器的反馈信息对信号进行动态调整，执行器则负责控制红绿灯的切换。

这一系统能够实现对交通信号的智能化调控，让交通信号能够更好地适应实际交通情况。

传统的基于定时控制的红绿灯系统存在的问题是，无法根据实际车辆和行人流量情况进行灵活调整。

在交通高峰期往往出现拥堵现象，而在低峰期又存在信号灯一直开启，浪费能源和时间的情况。

而基于人车流量组合的红绿灯自动控制系统能够更好地适应不同时间段的交通情况，提高了交通效率和安全性。

在这一系统中，传感器起着至关重要的作用。

对于检测车辆流量的传感器常用的有地感线圈、摄像头和激光雷达等。

这些传感器可以对车辆的数量和速度进行精确的检测，从而为控制器提供准确的实时数据。

对于检测行人流量的传感器则可以采用红外线传感器、摄像头等，同样可以对行人的数量和行进方向进行精确检测。

这些传感器不仅可以提供车辆和行人的实时数据，还可以对路口的整体情况进行全方位监测，为交通信号的动态调整提供准确的参考信息。

控制器是整个系统的大脑，根据传感器提供的数据实时调整交通信号，并通过执行器控制红绿灯的切换。

控制器可以根据实际情况灵活调整信号灯的持续时间，从而使车辆和行人能够更加流畅地通过路口。

在控制器方面，智能算法的应用至关重要。

通过对大数据的分析和处理，控制器可以实现对交通信号的智能化调控，提高交通效率和安全性。

执行器是控制器的执行部分，负责根据控制器的指令控制红绿灯的切换。

智能红绿灯控制系统简介智能红绿灯控制系统是一种基于人工智能技术的交通信号灯控制系统。

传统的红绿灯控制系统通常按照固定的时序来进行信号的切换，无法根据实时交通情况进行灵活的调整。

而智能红绿灯控制系统通过使用各种传感器和数据分析算法，可以实时感知道路上交通流量的变化，从而动态调整红绿灯的信号时序，优化交通流畅度，减少交通拥堵。

系统结构智能红绿灯控制系统主要包括以下几个组件：1.传感器模块：用于感知交通流量、车辆速度等信息。

常见的传感器包括摄像头、车辆识别器、环境光传感器等。

2.数据处理模块：对传感器采集的原始数据进行处理，提取有用的信息。

常见的数据处理算法包括图像识别算法、机器学习算法等。

态调整红绿灯的信号时序。

控制模块可以是一个专用的物理控制器，也可以是一个运行在服务器上的软件程序。

4.通信模块：用于与红绿灯设备进行通信，控制红绿灯的开关状态。

通信模块可以使用有线或无线通信技术，常见的技术包括以太网、蓝牙、WiFi等。

5.用户界面：提供给交通管理人员或工作人员使用的图形界面，可以实时监控红绿灯的状态，进行手动控制或调整参数。

工作流程智能红绿灯控制系统的工作流程通常包括以下几个步骤：1.数据采集：通过传感器模块采集交通流量、车辆速度等信息。

这些数据可以通过有线或无线方式传输到数据处理模块。

2.数据处理：数据处理模块对原始数据进行处理，提取有用的信息，如车辆数量、道路拥堵程度等。

采用机器学习算法的系统可能会使用历史数据进行训练，以改善其预测性能。

制模块判断当前交通状态，如判断是否需要进行信号切换。

判断的依据可以是预设的规则或者机器学习模型的输出。

4.信号调整：控制模块根据状态判断结果，通过通信模块向红绿灯设备发送信号调整指令，控制红绿灯的亮灭时序。

根据信号调整指令，红绿灯设备会相应地切换信号。

5.监控和管理：通过用户界面，交通管理人员可以实时监控红绿灯的状态，并可以手动进行控制和调整参数。

可以根据实时监控数据进行统计分析和优化策略。

交通信号控制器是城市交通控制调节的重要指挥管理系统，它承载着维持城市道路交通秩序，缓解交通拥堵的重任，在传统的红绿灯配时方案不能解决城市交通拥堵的形势下，智能化信号控制器正为解决未来交通拥堵提供更多科学的解决方案。

为了解交通信号控制系统的发展现状和趋势，我们采访了深圳市博远交通设施有限公司产品经理刘学英，他为我们介绍了交通信号控制系统的历史发展与技术趋势。

一、交通信号控制系统现状1、交通信号控制器产品现状交通信号控制器是通过控制交通信号灯达到控制路面交通目的的控制系统。

一般由电源模块、CPU控制部分、灯组驱动部分、信号灯故障检测部分、面板操作(有的控制器无面板控制)等部件组成;一般安装在路口，必须适应室外的各种复杂环境，如高温高湿、冷热气流的循环、电磁干扰、浪涌冲击、等等恶劣的气候条件。

交通信号控制机按照控制模式分类，可分五种：①单点段定时式信号机;②单点自适应信号机;③单点联网调试信号机;④集中协调式号机;⑤行人过街触发式信号机。

按照供电模式来分可分为三种：①市电供电(AC220V/AC110V)信号机;②太阳能直流信号机(有线/无线传输);③太阳能市电互补型信号机。

目前我国信号控制器的生产企业水平良莠不齐，有做得很好的高端的国有企业，也有许多中低端的民营企业。

在国内几十家信号系统生产企业中，能够脱颖而出的自然是具有自主知识产权的高新技术企业，它们大多都分布在沿海城市，如交大高新、深圳格林威、深圳博远、上海宝康、北京易华录、浙江杰瑞、法马科技等。

2、交通信号控制器产品应用现状及趋势从现在的市场趋势看信号机的需求，大中城市对集中协调式及人行过街请求的信号控制器需求较多，而小城市虽然在招标过程中要求集中协调式信号机，但实际应用中还是当作单点信号机来使用。

对应阳光充足但电力供应不便的地方，太阳能供电信号机也将成为一个热点。

对于国外市场，方便快捷的警察手动功能是一个需求热点。

受高铁事件的影响，检验标准对交通信号控制器的硬件绿冲突检测功能做了强制性要求。
