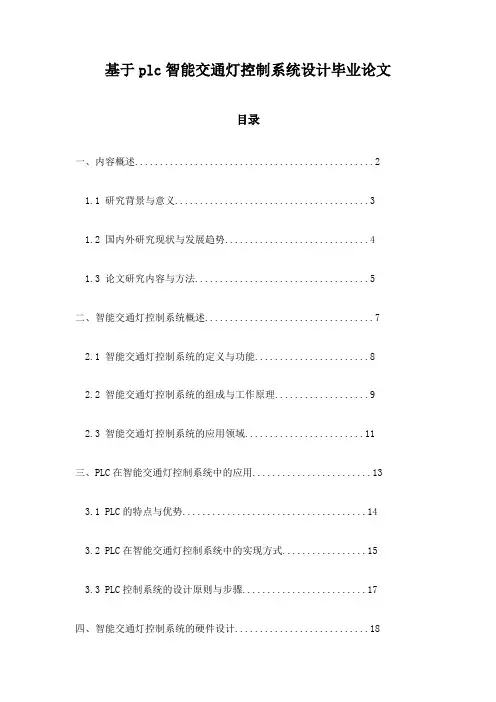

基于plc智能交通灯控制系统设计毕业论文目录一、内容概述 (2)1.1 研究背景与意义 (3)1.2 国内外研究现状与发展趋势 (4)1.3 论文研究内容与方法 (5)二、智能交通灯控制系统概述 (7)2.1 智能交通灯控制系统的定义与功能 (8)2.2 智能交通灯控制系统的组成与工作原理 (9)2.3 智能交通灯控制系统的应用领域 (11)三、PLC在智能交通灯控制系统中的应用 (13)3.1 PLC的特点与优势 (14)3.2 PLC在智能交通灯控制系统中的实现方式 (15)3.3 PLC控制系统的设计原则与步骤 (17)四、智能交通灯控制系统的硬件设计 (18)4.1 硬件系统总体设计 (19)4.2 传感器模块设计 (21)4.3 执行器模块设计 (23)4.4 电源模块设计 (25)五、智能交通灯控制系统的软件设计 (27)5.1 软件系统总体设计 (28)5.2 控制算法设计 (29)5.3 数据处理与通信接口设计 (31)六、智能交通灯控制系统的系统集成与测试 (32)6.1 系统集成方案 (33)6.2 系统测试方法与步骤 (35)6.3 系统测试结果与分析 (36)七、结论与展望 (38)7.1 论文研究成果总结 (39)7.2 存在问题与不足分析 (40)7.3 未来发展趋势与展望 (41)一、内容概述随着城市交通问题的日益凸显，智能交通灯控制系统成为提高交通管理效率、缓解交通压力的关键技术之一。
本论文旨在设计一种基于的智能交通灯控制系统，以提高交通流量、优化交通运行、减少交通拥堵和事故风险。
本论文首先介绍了研究背景、目的与意义，阐述了在智能交通灯控制系统中的应用现状及发展趋势。
接着，对交通灯控制系统的基本原理和组成部分进行了详细阐述，为后续设计奠定基础。
在此基础上，论文重点阐述了基于的智能交通灯控制系统的设计思路与实现方法。
设计内容包括：系统总体架构设计、硬件选型与配置、软件编程与实现、系统调试与优化等。

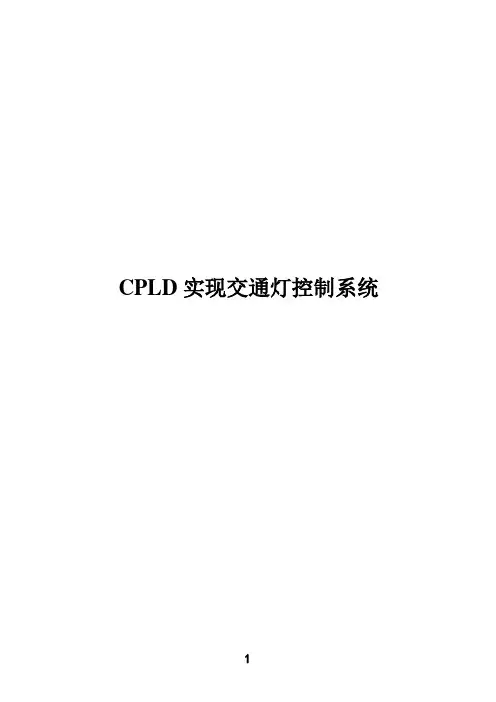

CPLD实现交通灯控制系统一.预期功能分别成东西走向和南北走向的主干道和支干道，其交通信号灯，分别实现一下状态：S0:支干道没有车辆行驶，支干道绿灯，支干道红灯S1:支干道有车辆行驶，支干道绿灯，支干道红灯S2:主干道黄灯，支干道绿灯S3:主干道红灯，支干道绿灯S4:主干道红灯，支干道黄灯状态亮灯停留时间S0 G2,R2 50秒S1 G2,R2 45秒S2 Y1,G2 5秒S3 R1,G2 25秒S4 R1,Y2 5秒二.原理框图根据设计要求和系统所具有的功能，并参考相关的文献资料，经行方案设计，可以画出如下图所示的交通信号灯控制器的系统框图。
1kHZ根据以上设计思路，可以得到如下的顶层文件原理图顶层文件的实体图：三.单元模块设计与仿真时钟分频模块系统的动态扫描需要1HZ的脉冲，而系统时钟计时模块需要1HZ的脉冲。
分频模块主要为系统提供所需的时钟计时脉冲。
该模块将1kHZ的脉冲信号进行分频，产生1S的方波，作为系统时钟计时信号。
其实体模块如下：将END TIME改为5SCLK采用系统的1KHZ的时钟脉冲仿真波形如下：可以看到能够得到1s的时钟脉冲交通灯控制及计时模块控制模块根据外部输入信号和计时模块产生的输出信号，产生系统的状态机，控制其他部分协调工作。
计时模块用来设定主干道和支干道计时器的初值，并为扫描显示译码模块提供倒计时时间。
控制及计时模块采用状态机进行设计，可以定义出5种状态，分别为S0:主干道绿灯，支干道红灯且没有车辆行驶；S1:主干道绿灯，支干道红灯或支干道有车辆驶入；S2:主干道黄灯，支干道红灯；S3:主干道红灯，支干道绿灯；S4:主干道红灯，支干道黄灯。
利用CASE语句定义状态的转换方式及时间的变换方式，达到主干道绿灯亮45秒，支干道绿灯亮25秒，黄灯亮5秒的设计要求。
其实体模块如下：CAR为支干道车辆检测开关在支干道有车的情况下，模块可以进行减计时CLK1S为1S的时钟脉冲TIME1H、TIME1L、TIME2H、TIME2L分别为主干道时钟高位、主干道时钟低位、支干道时钟高位、支干道时钟低位LED为LED灯发光情况，分别为主干道绿灯、主干道黄灯、主干道红灯、支干道绿灯、主干道黄灯、主干道红灯Count的总的系统时间，用来改变系统的状态仿真波形如下：通过仿真可以看到：当主干道绿灯，支干道红灯时，主干道倒计时高位置数0100，低位置数0101；支干道高位置数0101，低位置数0000；当主干道黄灯，支干道红灯时，主干道黄灯倒计时置数0101；支干道继续刚才的减计数；当主干道红灯，支干道绿灯时，主干道倒计时高位置数0011，低位置数0000；支干道高位置数0010，低位置数0101；当主干道红灯，支干道黄灯时，支干道黄灯倒计时置数0101；主干道继续刚才的减计数。

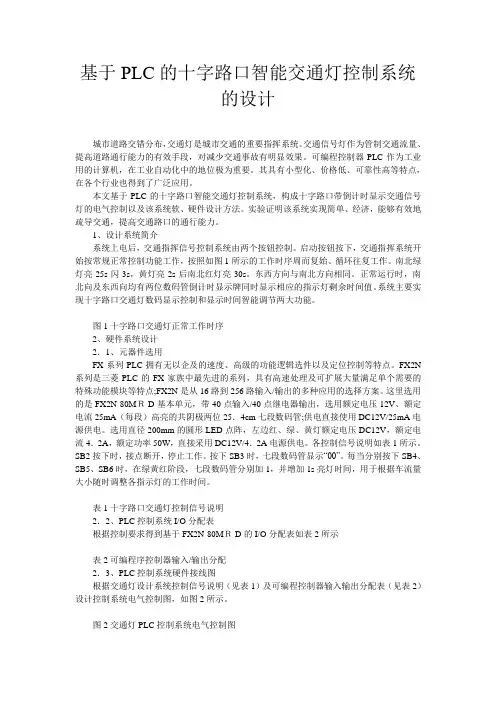

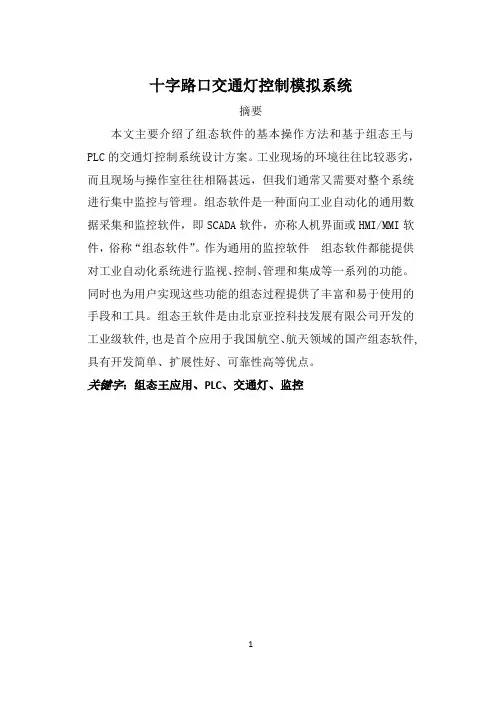

基于PLC的十字路口智能交通灯控制系统的设计城市道路交错分布，交通灯是城市交通的重要指挥系统。
交通信号灯作为管制交通流量、提高道路通行能力的有效手段，对减少交通事故有明显效果。
可编程控制器PLC作为工业用的计算机，在工业自动化中的地位极为重要。
其具有小型化、价格低、可靠性高等特点，在各个行业也得到了广泛应用。
本文基于PLC的十字路口智能交通灯控制系统，构成十字路口带倒计时显示交通信号灯的电气控制以及该系统软、硬件设计方法。
实验证明该系统实现简单、经济，能够有效地疏导交通，提高交通路口的通行能力。
1、设计系统简介系统上电后，交通指挥信号控制系统由两个按钮控制。
启动按钮按下，交通指挥系统开始按常规正常控制功能工作，按照如图1所示的工作时序周而复始、循环往复工作。
南北绿灯亮25s闪3s，黄灯亮2s后南北红灯亮30s。
东西方向与南北方向相同。
正常运行时，南北向及东西向均有两位数码管倒计时显示牌同时显示相应的指示灯剩余时间值。
系统主要实现十字路口交通灯数码显示控制和显示时间智能调节两大功能。
图1十字路口交通灯正常工作时序2、硬件系统设计2．1、元器件选用FX系列PLC拥有无以企及的速度、高级的功能逻辑选件以及定位控制等特点。
FX2N 系列是三菱PLC的FX家族中最先进的系列，具有高速处理及可扩展大量满足单个需要的特殊功能模块等特点;FX2N是从16路到256路输入/输出的多种应用的选择方案。
这里选用的是FX2N-80MＲ-D基本单元，带40点输入/40点继电器输出，选用额定电压12V、额定电流25mA（每段）高亮的共阴极两位25．4cm七段数码管;供电直接使用DC12V/25mA电源供电。
选用直径200mm的圆形LED点阵，左边红、绿、黄灯额定电压DC12V，额定电流4．2A，额定功率50W，直接采用DC12V/4．2A电源供电。
各控制信号说明如表1所示。
SB2按下时，接点断开，停止工作。
按下SB3时，七段数码管显示“00”。
交通信号灯控制系统设计实验报告设计目的：本设计旨在创建一个交通信号灯控制系统，该系统可以掌控红、绿、黄三种交通信号灯的工作，使其形成一种规律的交替、循环、节奏，使车辆和行人得以安全通行。
设计原理：在实际的交通灯系统中，通过交通灯控制器控制交通灯的工作。
一般采用计时器或微电脑控制器来完成，其中微电脑控制器可以方便地集成多种控制模式，并且灵活易于升级。
在本设计中，我们采用了基于Atmega16微控制器的交通信号灯控制系统。
该系统通过定时器中断、串口通信等技术来实现。
由于控制的是三个信号灯的交替，流程如下：绿灯亮：红灯和黄灯熄灭绿灯由亮到灭的时间为10秒黄灯亮：红灯和绿灯熄灭黄灯由亮到灭的时间为3秒红灯亮：绿灯和黄灯熄灭红灯由亮到灭的时间为7秒重复以上过程硬件设计：整个系统硬件设计包含ATmega16控制器、射频芯片、电源模块和4个灯组件。
ATmega16控制器采用DIP封装，作为主要的控制模块。
由于需要串口通信和遥控器控制，因此添加了RF24L01射频芯片。
该射频芯片可以很方便地实现无线通信和小型无线网络。
4个灯组件采用红、绿、黄三色LED灯与对应300Ω电阻并连。
电源模块采用5V稳压电源芯片和电容滤波，确保整个系统稳定可靠。
软件设计：通过ATmega16控制器来实现交通信号灯控制系统的功能。
控制器开始执行时进行初始化，然后进入主循环。
在主循环中，首先进行红灯亮的操作，接着在计时时间到达后执行黄灯亮的过程，然后执行绿灯亮的过程，再到计时时间到的时候执行红灯亮的过程。
每个灯持续时间的计时采用了定时器的方式实现，在亮灯过程中，每秒钟进行一次计数，到达相应的计数值后，切换到下一步灯的操作。
在RF24L01射频芯片的支持下，可以使用无线遥控器来对交通信号灯的控制进行远程控制。
在系统初始化完成后，通过串口通信对RF24L01进行初始化，然后进入控制循环。
在这个控制循环中，接收到遥控器的指令后，进行相应的控制操作，如开、关灯等。
基于plc的交通灯控制系统设计毕业论文目录一、内容概括 (2)1.1 研究背景和意义 (2)1.1.1 交通灯控制系统的重要性 (3)1.1.2 PLC在交通灯控制系统中的应用 (4)1.2 研究目的和任务 (6)1.2.1 论文研究目的 (7)1.2.2 论文研究任务 (8)二、交通灯控制系统概述 (8)2.1 交通灯控制系统的定义 (10)2.2 交通灯控制系统的组成 (10)2.2.1 硬件设备 (11)2.2.2 软件系统 (12)2.3 交通灯控制系统的分类 (13)2.3.1 传统交通灯控制系统 (15)2.3.2 基于PLC的交通灯控制系统 (16)三、PLC技术基础 (17)四、基于PLC的交通灯控制系统设计 (19)4.1 设计原则和设计要求 (20)4.1.1 设计原则 (21)4.1.2 设计要求 (22)4.2 系统架构设计 (23)4.2.1 总体架构设计 (26)4.2.2 控制器设计 (27)4.2.3 传感器设计 (28)4.3 系统功能实现 (29)4.3.1 交通灯控制功能实现 (30)4.3.2 系统监控功能实现 (32)4.3.3 故障诊断与报警功能实现 (33)五、系统测试与性能分析 (35)一、内容概括本文主要针对基于PLC的交通灯控制系统进行了深入研究和设计。
对交通灯控制系统的基本原理和功能进行了详细阐述，包括红绿灯的切换、行人过街按钮的响应以及故障检测与报警等功能。
对PLC 在交通灯控制系统中的应用进行了分析，重点介绍了PLC的硬件组成、编程语言以及编程方法等方面的内容。
在此基础上，设计了一套完整的基于PLC的交通灯控制系统，并通过实际应用验证了其可行性和稳定性。
对整个系统进行了总结和展望，为今后类似项目的开展提供了有益的参考。
1.1 研究背景和意义随着城市化进程的加快，智能交通系统在现代城市建设中扮演着越来越重要的角色。
交通灯作为道路交通管理的重要组成部分，其控制系统的先进性和稳定性直接关系到道路通行效率和交通安全。

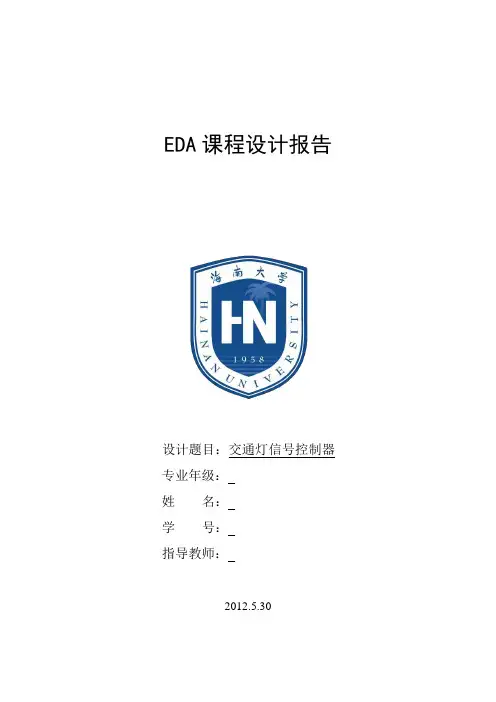

EDA课程设计报告设计题目：交通灯信号控制器专业年级：姓名：学号：指导教师：2012.5.30摘要-----------------------------------------------------1 关键词--------------------------------------------------1 一交通灯控制系统简介------------------------------------2 1.1 交通灯的发展----------------------------------------2 1.2 交通灯控制系统的目的--------------------------------2 二交通灯控制系统的设计----------------------------------2 2.1 设计要求--------------------------------------------3 2.2 设计思路--------------------------------------------3 2.2.1 设计流程----------------------------------------4 2.2.2 状态机变化图------------------------------------5 三详细设计----------------------------------------------6 3.1 红黄绿灯控制模块------------------------------------6 3.2 倒计时传输、控制模块---------------------------------6 3.3 倒计时45秒模块-------------------------------------7 3.4倒计时25秒模块--------------------------------------8 3.5倒计时5秒模块---------------------------------------8 3.6 总体连线图------------------------------------------9 四心得体会---------------------------------------------10 参考文献-----------------------------------------------10 附录---------------------------------------------------11随着电子设计技术、ISP（在系统可编程）技术，PLD（可编程逻辑器件），与EDA（电子设计自动化）紧密结合，它代表了数字系统设计领域的最高水平，给数字电路的设计带来了革命性的变化。
基于单片机的交通灯控制系统需要包含以下组成部分：1.硬件设备组成：单片机、LED 灯、显示屏等硬件设备。
2.设计思路描述：交通灯控制系统的设计思路是基于定时器的，利用计数器和定时器来控制红绿灯的转换，同时通过按键检测实现手动控制。
3.程序设计：程序需要完成按键检测、信号灯控制和定时器计数等功能。
具体实现可以分为以下几步：(1) 根据硬件设备的引脚对应关系，定义各个引脚的控制方式和状态。
(2) 在程序中定义计时器和定时器，用于计时和设置红绿灯状态。
例如，计时器每隔一定时间就会触发定时器，设置红绿灯的状态，并且根据状态判断相应的亮灯和熄灯。
(3) 通过按键检测来实现手动控制，当检测到按键按下时，立即切换灯的状态，当再次按下时，又立即切换回之前的状态。
4.实现代码：下面是一个该系统的简单代码示例，供参考：#include <reg52.h>#define uint unsigned int#define uchar unsigned charsbit KEY1 = P3^0;//按键定义sbit RED = P2^2;//红灯定义sbit YELLOW = P2^1;//黄灯定义sbit GREEN = P2^0;//绿灯定义/*函数声明*/void initTimer0();void delay1ms(uint count);/*主函数*/int main(){initTimer0();/*初始化计时器*/while(1){if(KEY1 ==0){/*按键按下*/delay1ms(5);/*消抖*/if(KEY1 ==0){/*仍然按下*//*绿灯亮10s*/GREEN =1;delay1ms(10000);GREEN =0;/*黄灯亮3s*/YELLOW =1;delay1ms(3000);YELLOW =0;/*红灯亮7s*/RED =1;delay1ms(7000);RED =0;/*黄灯亮2s*/YELLOW =1;delay1ms(2000);YELLOW =0;}}}return0;}/*函数定义*/void initTimer0(){TMOD &=0xF0;TMOD |=0x01;TH0 =0xFC;TL0 =0x18;EA =1;ET0 =1;TR0 =1;}/*1ms延时函数*/void delay1ms(uint count){uint i,j;for(i=0;i<count;i++){for(j=0;j<125;j++){}}}/*计时器中断函数*/void timer0() interrupt 1{TH0 =0xFC;TL0 =0x18;}以上是一个简单的基于单片机的交通灯控制系统设计与实现示例。
十字交叉路口信号灯控制机械工程学院 机自Z1101班 张金良 1110310715交通灯控制系统的控制要求如下：1.信号灯受一个起动开关控制，当起动开关接通时，信号系统开始工作，且先南北红灯亮，东西绿灯亮。
当起动开关断开时，所有信号灯都熄灭。
2.南北绿灯和东西绿灯不能同时亮，如果同时亮时应关闭信号灯系统，并报警。
3.南北红灯亮维持25S 。
在南北红灯亮的同时东西绿灯也亮，并维持20S 。
到20S 时，东西绿灯闪烁，闪烁3S 后熄灭。
在东西绿灯熄灭时，东西黄灯亮，并维持2S 。
到2S 时，东西黄灯熄，东西红灯亮。
同时，南北红灯熄灭，南北绿灯亮。
4.东西红灯亮维持30S 。
南北绿灯亮维持25S 。
然后闪烁3S ，熄灭。
同时南北黄灯亮，维持2S 后熄灭，这时南北红灯亮，东西绿灯亮。
5.周而复始。
红黄绿红黄绿红黄绿红黄绿东南西北一、系统方案分析利用多定时器产生时间切换点，实现对被控对象的顺序控制。
利用特殊位存储器SM0.5提供的周期为1S，占空比为50%的时钟脉冲实现闪烁控制。
二、十字路口交通灯状态分析表三、十字路口交通灯时序图四、控制系统流程五、硬件系统选型、I/O地址分配及硬件接线图1.硬件选择选用CPU226 AC/DC/RELAY (交流供电/直流输入/继电器输/24输入/16输出)。
2.PLC的I/O地址分配3.PLC的硬件接线图六、系统梯形图七、系统分析说明当开关SB1合上时，I0.0触点接通，T37、Q0.0线圈、Q0.5线圈得电，东西绿灯亮、南北红灯亮；T37通电20S后动作，T37的动合触点闭合，T38得电，T37动断触点断开，Q0.0变为由SM0.5驱动，东西绿灯闪烁；T38通电3S后动作，T38动断触点断开，Q0.0失电，东西绿灯灭，T38的动合触点闭合，Q0.1、T39得电，东西黄灯亮；T39得电2S后动作，T39动断触点断开，Q0.1、Q0.5失电，东西黄灯灭，南北红灯灭，39动合触点闭合，Q0.3、T40得电，南北绿灯亮；T40通电25S后动作，T40动断触点断开，Q0.3变为SM0.5驱动，南北绿灯闪烁，T40动开触点闭合，T41得电；T41得电3S后动作，T41常闭触点断开，Q0.3失电，南北绿灯灭，T41常开触点闭合，Q0.4、T42得电，南北黄灯亮；T42通电2后动作，T42常闭触点断开，Q0.4、T37失电，南北黄灯灭；T37失电后，T38、T39、T40、T41、T42失电，T42动断触点闭合。
