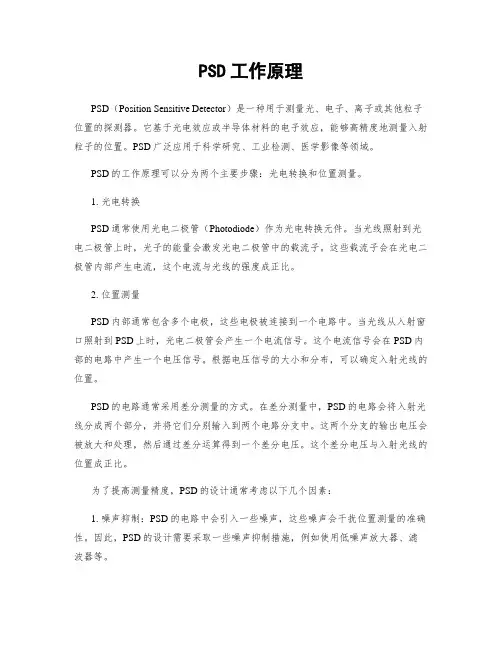

PSD工作原理PSD(Position Sensitive Detector)是一种用于测量光、电子、离子或其他粒子位置的探测器。
它基于光电效应或半导体材料的电子效应,能够高精度地测量入射粒子的位置。
PSD广泛应用于科学研究、工业检测、医学影像等领域。
PSD的工作原理可以分为两个主要步骤:光电转换和位置测量。
1. 光电转换PSD通常使用光电二极管(Photodiode)作为光电转换元件。
当光线照射到光电二极管上时,光子的能量会激发光电二极管中的载流子。
这些载流子会在光电二极管内部产生电流,这个电流与光线的强度成正比。
2. 位置测量PSD内部通常包含多个电极,这些电极被连接到一个电路中。
当光线从入射窗口照射到PSD上时,光电二极管会产生一个电流信号。
这个电流信号会在PSD内部的电路中产生一个电压信号。
根据电压信号的大小和分布,可以确定入射光线的位置。
PSD的电路通常采用差分测量的方式。
在差分测量中,PSD的电路会将入射光线分成两个部分,并将它们分别输入到两个电路分支中。
这两个分支的输出电压会被放大和处理,然后通过差分运算得到一个差分电压。
这个差分电压与入射光线的位置成正比。
为了提高测量精度,PSD的设计通常考虑以下几个因素:1. 噪声抑制:PSD的电路中会引入一些噪声,这些噪声会干扰位置测量的准确性。
因此,PSD的设计需要采取一些噪声抑制措施,例如使用低噪声放大器、滤波器等。
2. 灵敏度:PSD的灵敏度决定了它能够测量的最小位置变化。
为了提高灵敏度,PSD通常采用高灵敏度的光电二极管,并优化电路设计。
3. 分辨率:PSD的分辨率决定了它能够测量的最小位置间隔。
为了提高分辨率,PSD的设计需要考虑光电二极管的尺寸、电路的放大倍数等因素。
4. 非线性误差:PSD的测量结果可能存在一定的非线性误差。
为了减小非线性误差,PSD的设计需要考虑电路的非线性特性,并进行校准和补偿。
总结起来,PSD是一种用于测量光、电子、离子或其他粒子位置的探测器。

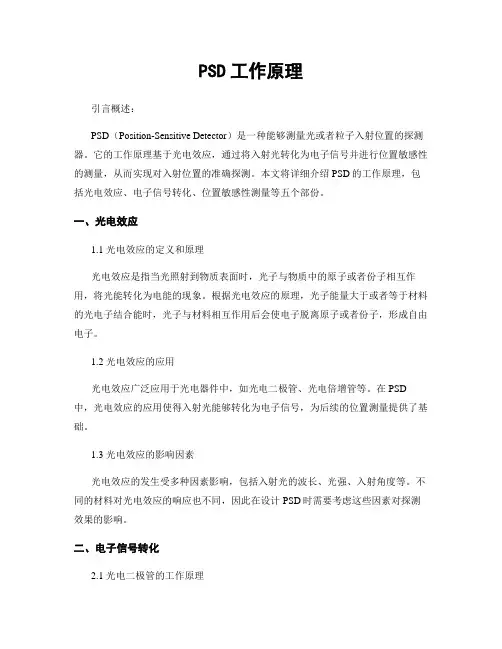

PSD工作原理引言概述:PSD(Position-Sensitive Detector)是一种能够测量光或者粒子入射位置的探测器。
它的工作原理基于光电效应,通过将入射光转化为电子信号并进行位置敏感性的测量,从而实现对入射位置的准确探测。
本文将详细介绍PSD的工作原理,包括光电效应、电子信号转化、位置敏感性测量等五个部份。
一、光电效应1.1 光电效应的定义和原理光电效应是指当光照射到物质表面时,光子与物质中的原子或者份子相互作用,将光能转化为电能的现象。
根据光电效应的原理,光子能量大于或者等于材料的光电子结合能时,光子与材料相互作用后会使电子脱离原子或者份子,形成自由电子。
1.2 光电效应的应用光电效应广泛应用于光电器件中,如光电二极管、光电倍增管等。
在PSD中,光电效应的应用使得入射光能够转化为电子信号,为后续的位置测量提供了基础。
1.3 光电效应的影响因素光电效应的发生受多种因素影响,包括入射光的波长、光强、入射角度等。
不同的材料对光电效应的响应也不同,因此在设计PSD时需要考虑这些因素对探测效果的影响。
二、电子信号转化2.1 光电二极管的工作原理光电二极管是一种将光能转化为电能的器件,其工作原理基于光电效应。
当入射光照射到光电二极管上时,光子与半导体中的原子或者份子相互作用,使电子脱离原子或者份子,形成电子空穴对。
通过适当的电场作用,电子空穴对会在二极管中产生电流。
2.2 信号放大和滤波PSD中的电子信号需要经过放大和滤波处理,以增强信号的强度和减少噪声的影响。
放大可以通过运放等电路实现,滤波则可以采用低通滤波器等方法。
2.3 信号处理和转换经过放大和滤波处理后的电子信号需要进行进一步的处理和转换,以便进行位置敏感性测量。
这一步骤可以通过模数转换器(ADC)将摹拟信号转换为数字信号,并通过微处理器进行后续的计算和处理。
三、位置敏感性测量3.1 位置敏感性测量的原理位置敏感性测量是通过对PSD接收到的电子信号进行分析和处理,计算出入射光的位置坐标。
PSD传感器的原理及应用1. 什么是PSD传感器?1.1 PSD传感器定义PSD (Position Sensitive Detector)传感器是一种能够测量光、激光等辐射源位置的光电传感器。
它可以精确地测量光束的位置和方向,并广泛应用于光束跟踪、定位系统、工业检测等领域。
1.2 PSD传感器的工作原理PSD传感器采用光敏材料、光电二极管等组成,通过对光信号的感应和测量,来确定光束的位置和方向。
•PSD传感器内部包含若干个光电二极管,这些二极管排列成阵列状,并覆盖在一个感光表面上。
•光束照射到感光表面上,其中的光信号被感光材料吸收,产生电流。
•感光表面上的光电二极管测量电流,通过测量电流的分布,确定光束的位置。
2. PSD传感器的应用领域2.1 光束跟踪与位置测量•PSD传感器可以用于激光器设备中,实时测量激光束的位置和方向。
•在激光雷达系统中,利用PSD传感器测量光束的位置,可以帮助实现目标的定位和跟踪。
2.2 工业检测•PSD传感器在自动化生产线中起着重要作用,可以用于检测和定位物体的位置和方向。
•在机器人操作中,利用PSD传感器,可以实现对物体的精确抓取和操控。
2.3 其他应用领域•雷达系统:PSD传感器可以用于雷达系统中,帮助测量目标的距离和方向。
•姿态控制:PSD传感器可以用于测量物体的姿态和方向,并实现相应的控制。
3. PSD传感器的优势和局限3.1 优势•高精度:PSD传感器具有高分辨率和高灵敏度,能够实现对光束位置的精确测量。
•快速响应:PSD传感器具备快速响应的特点,适用于需要实时控制和定位的场景。
•广泛应用:PSD传感器在激光器设备、工业检测等领域广泛应用,对提升生产效率和质量有重要意义。
3.2 局限•受环境光影响:PSD传感器对环境光的干扰较大,会对测量结果产生一定影响,因此,在使用时需注意环境光的影响。
•较高价格:PSD传感器的制造成本较高,相比其他光电传感器价格较贵。
PSD工作原理PSD(Position Sensitive Detector)是一种用于测量光、电子、离子等粒子的位置的探测器。
它广泛应用于物理学、化学、生物学、医学等领域,用于粒子轨迹的测量、成像和精确定位。
一、PSD的基本原理PSD的基本原理是基于光电效应和电荷耦合器件(CCD)的工作原理。
当光线照射到PSD的敏感区域时,光子被吸收并产生电子-空穴对。
这些电子-空穴对会被电场分离,形成电荷云。
电荷云的位置与入射光线的位置成正比关系。
二、PSD的结构和工作方式PSD通常由敏感区域、电荷耦合器件(CCD)、信号电路和数据处理单元组成。
1. 敏感区域:敏感区域是PSD的核心部分,它通常由半导体材料制成,如硅。
敏感区域的表面覆盖着光电二极管,用于将光信号转化为电信号。
2. 电荷耦合器件(CCD):CCD是一种用于收集和传输电荷的器件。
它由一系列电荷耦合器件组成,每个耦合器件都能够收集和传输一定数量的电荷。
当光信号被转化为电信号后,CCD将电荷云从敏感区域移动到输出端。
3. 信号电路:信号电路用于放大和处理从CCD输出的电信号。
它可以根据需要对信号进行滤波、放大和增益控制,以提高PSD的灵敏度和分辨率。
4. 数据处理单元:数据处理单元接收信号电路输出的电信号,并将其转化为可视化的位置信息。
通常,数据处理单元会将电信号转化为数字信号,并通过算法计算出入射光线的位置。
三、PSD的应用领域1. 粒子物理学:PSD广泛应用于粒子物理学实验中,用于测量粒子的轨迹和能量损失。
通过测量粒子的位置和能量损失,可以研究粒子的性质和相互作用。
2. 医学影像学:PSD被应用于医学影像学中,用于精确定位和成像。
例如,在放射治疗中,PSD可以用于定位肿瘤的位置,以便精确照射肿瘤组织。
3. 材料科学:PSD可以用于材料表征和分析。
通过测量入射光线的位置,可以研究材料的结构和性质。
4. 生物学:PSD被用于生物学研究中,用于测量生物样品的位置和运动。

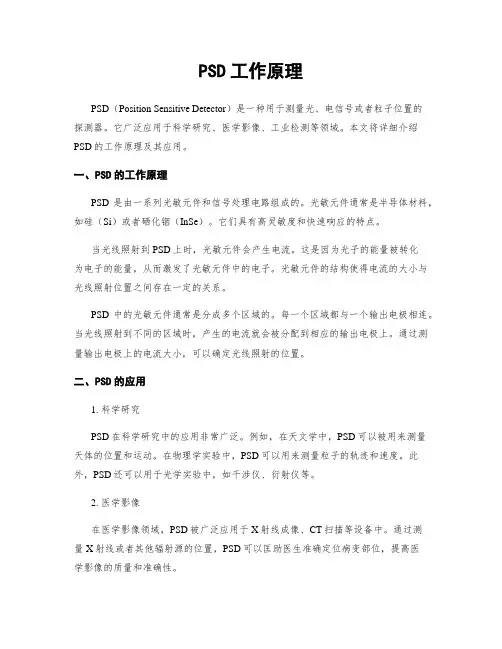

PSD工作原理PSD(Position Sensitive Detector)是一种用于测量光、电信号或者粒子位置的探测器。
它广泛应用于科学研究、医学影像、工业检测等领域。
本文将详细介绍PSD的工作原理及其应用。
一、PSD的工作原理PSD是由一系列光敏元件和信号处理电路组成的。
光敏元件通常是半导体材料,如硅(Si)或者硒化铟(InSe)。
它们具有高灵敏度和快速响应的特点。
当光线照射到PSD上时,光敏元件会产生电流。
这是因为光子的能量被转化为电子的能量,从而激发了光敏元件中的电子。
光敏元件的结构使得电流的大小与光线照射位置之间存在一定的关系。
PSD中的光敏元件通常是分成多个区域的。
每一个区域都与一个输出电极相连。
当光线照射到不同的区域时,产生的电流就会被分配到相应的输出电极上。
通过测量输出电极上的电流大小,可以确定光线照射的位置。
二、PSD的应用1. 科学研究PSD在科学研究中的应用非常广泛。
例如,在天文学中,PSD可以被用来测量天体的位置和运动。
在物理学实验中,PSD可以用来测量粒子的轨迹和速度。
此外,PSD还可以用于光学实验中,如干涉仪、衍射仪等。
2. 医学影像在医学影像领域,PSD被广泛应用于X射线成像、CT扫描等设备中。
通过测量X射线或者其他辐射源的位置,PSD可以匡助医生准确定位病变部位,提高医学影像的质量和准确性。
3. 工业检测PSD在工业检测中也有重要的应用。
例如,在自动化生产线上,PSD可以用来检测产品的位置和定位精度。
在机器人技术中,PSD可以用来测量机器人末端执行器的位置,从而实现精确的控制和操作。
4. 其他应用领域除了上述应用领域外,PSD还可以用于光电测量、光学测距、光学通信等。
在光电测量中,PSD可以用来测量光强的分布和变化。
在光学测距中,PSD可以用来测量物体与光源之间的距离。
在光学通信中,PSD可以用来接收和解码光信号。
三、总结PSD是一种用于测量光、电信号或者粒子位置的探测器。
1实验三PSD传感器实验一、产品介绍:位置敏感器件(Position Sensitive Detector)简称PSD,,是一种对接收器光点位置敏感的光电器件。
自1957年由Wall Miark提出后,其研究与应用不断,八十年代曾有过一段研究的高潮。
由于受发射光的限制,其应用一度发展较慢。
它与CCD电荷耦合器件不同,属于非离散型器件,在精密尺寸测元件中,其性能、价格介于CCD与其它光电阵列器件之间。
近年来,由于半导体激光器的迅速发展,使PSD的光源在性能、体积上得到了很好的改善,促进了PSD器件广泛的实用研究。
PSD器件响应速度快、位置分辨率高,输出与光强度无关,仅仅与光点位置有关,其独特的工作方式,在精密尺寸测量、三维空间位置、机器人定位系统应用中有独到之处。
PSD可分为一维PSD和二维PSD。
一维PSD可测出光点的一维位置坐标,而二维PSD可以检测出光点的平面位置坐标。
PSD传感器实验仪,采用模拟电路,利用传感器两极输出的电流随光点位置变化而变换,经运算放大器进行电流电压变换、加减运算,最终根据输出的电压可以决定光斑中心位置。
实验仪光源采用650nM半导体激光器,5mW,直流驱动,带准直功能,可以调节光点大小。
一维PSD相关参数:光敏区:1mm×8mm光谱范围:380-1100nm峰值相应度:0.5A/W位置分辨率:<0.5um暗电流:10nA(Vr=5V)极间电阻:50K欧姆PSD位移支架参数:13mm移动距离,分辨率0.01mm电压表:200mV、2V、20V三档可调2二、实验仪说明3- 4 -实验指南一、实验目的1、了解PSD 位置传感器工作原理及其特性2、了解并掌握PSD 位置传感器测量位移的方法二、实验内容1、一维PSD 光学系统组装调试实验2、激光器驱动实验3、PSD 特性测试实验4、PSD 输出信号处理实验5、PSD 输出信号误差补偿实验6、PSD 测位移原理实验7、实验误差测量三、实验仪器1、PSD 传感器实验仪 1个2、PSD 位移系统 1套3、连接线 若干5、电源线 1根四、实验原理PSD 为一具有PIN 三层结构的平板半导体硅片。

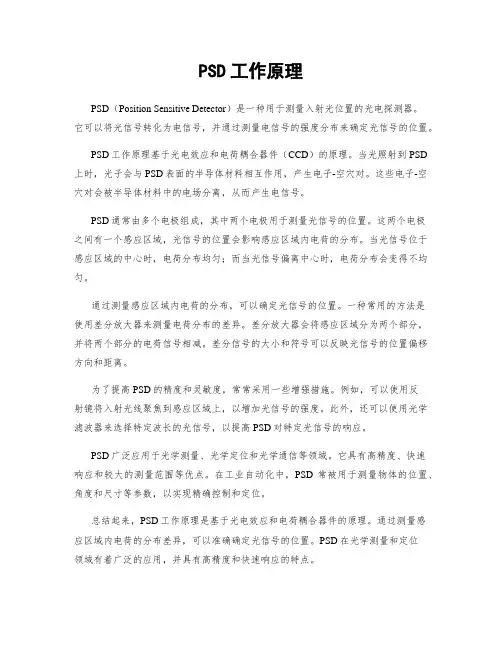

PSD工作原理PSD(Position Sensitive Detector)是一种用于测量入射光位置的光电探测器。
它可以将光信号转化为电信号,并通过测量电信号的强度分布来确定光信号的位置。
PSD工作原理基于光电效应和电荷耦合器件(CCD)的原理。
当光照射到PSD 上时,光子会与PSD表面的半导体材料相互作用,产生电子-空穴对。
这些电子-空穴对会被半导体材料中的电场分离,从而产生电信号。
PSD通常由多个电极组成,其中两个电极用于测量光信号的位置。
这两个电极之间有一个感应区域,光信号的位置会影响感应区域内电荷的分布。
当光信号位于感应区域的中心时,电荷分布均匀;而当光信号偏离中心时,电荷分布会变得不均匀。
通过测量感应区域内电荷的分布,可以确定光信号的位置。
一种常用的方法是使用差分放大器来测量电荷分布的差异。
差分放大器会将感应区域分为两个部分,并将两个部分的电荷信号相减。
差分信号的大小和符号可以反映光信号的位置偏移方向和距离。
为了提高PSD的精度和灵敏度,常常采用一些增强措施。
例如,可以使用反射镜将入射光线聚焦到感应区域上,以增加光信号的强度。
此外,还可以使用光学滤波器来选择特定波长的光信号,以提高PSD对特定光信号的响应。
PSD广泛应用于光学测量、光学定位和光学通信等领域。
它具有高精度、快速响应和较大的测量范围等优点。
在工业自动化中,PSD常被用于测量物体的位置、角度和尺寸等参数,以实现精确控制和定位。
总结起来,PSD工作原理是基于光电效应和电荷耦合器件的原理。
通过测量感应区域内电荷的分布差异,可以准确确定光信号的位置。
PSD在光学测量和定位领域有着广泛的应用,并具有高精度和快速响应的特点。

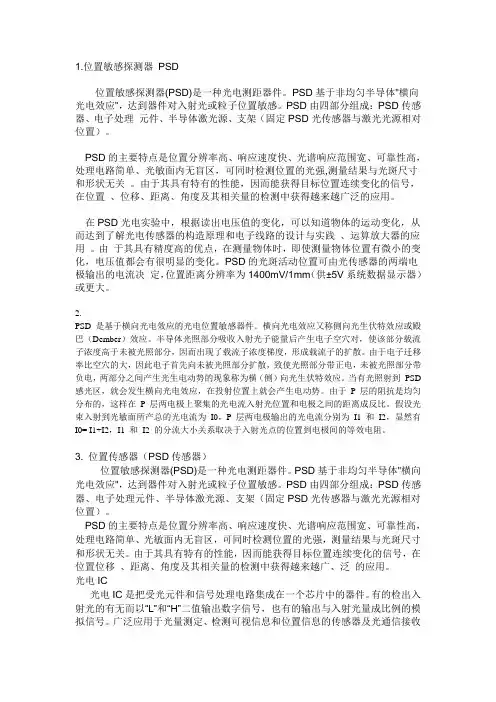

1.位置敏感探测器PSD位置敏感探测器(PSD)是一种光电测距器件。
PSD基于非均匀半导体"横向光电效应",达到器件对入射光或粒子位置敏感。
PSD由四部分组成:PSD传感器、电子处理元件、半导体激光源、支架(固定PSD光传感器与激光光源相对位置)。
PSD的主要特点是位置分辨率高、响应速度快、光谱响应范围宽、可靠性高,处理电路简单、光敏面内无盲区,可同时检测位置的光强,测量结果与光斑尺寸和形状无关。
由于其具有特有的性能,因而能获得目标位置连续变化的信号,在位置、位移、距离、角度及其相关量的检测中获得越来越广泛的应用。
在PSD光电实验中,根据读出电压值的变化,可以知道物体的运动变化,从而达到了解光电传感器的构造原理和电子线路的设计与实践、运算放大器的应用。
由于其具有精度高的优点,在测量物体时,即使测量物体位置有微小的变化,电压值都会有很明显的变化。
PSD的光斑活动位置可由光传感器的两端电极输出的电流决定,位置距离分辨率为1400mV/1mm(供±5V系统数据显示器)或更大。
2.PSD 是基于横向光电效应的光电位置敏感器件。
横向光电效应又称侧向光生伏特效应或殿巴(Dember)效应。
半导体光照部分吸收入射光子能量后产生电子空穴对,使该部分载流子浓度高于未被光照部分,因而出现了载流子浓度梯度,形成载流子的扩散。
由于电子迁移率比空穴的大,因此电子首先向未被光照部分扩散,致使光照部分带正电,未被光照部分带负电,两部分之间产生光生电动势的现象称为横(侧)向光生伏特效应。
当有光照射到PSD 感光区,就会发生横向光电效应,在投射位置上就会产生电动势。
由于P 层的阻抗是均匀分布的,这样在P 层两电极上聚集的光电流入射光位置和电极之间的距离成反比。
假设光束入射到光敏面所产总的光电流为I0,P 层两电极输出的光电流分别为I1 和I2,显然有I0= I1+I2,I1 和I2 的分流大小关系取决于入射光点的位置到电极间的等效电阻。

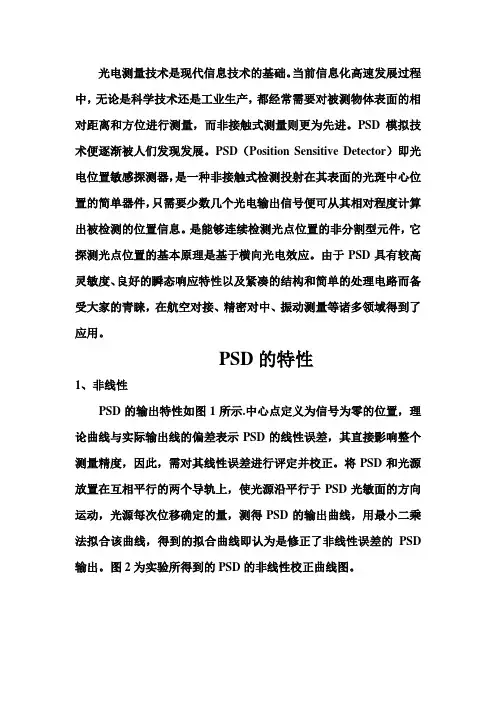

光电测量技术是现代信息技术的基础。
当前信息化高速发展过程中,无论是科学技术还是工业生产,都经常需要对被测物体表面的相对距离和方位进行测量,而非接触式测量则更为先进。
PSD模拟技术便逐渐被人们发现发展。
PSD(Position Sensitive Detector)即光电位置敏感探测器,是一种非接触式检测投射在其表面的光斑中心位置的简单器件,只需要少数几个光电输出信号便可从其相对程度计算出被检测的位置信息。
是能够连续检测光点位置的非分割型元件,它探测光点位置的基本原理是基于横向光电效应。
由于PSD具有较高灵敏度、良好的瞬态响应特性以及紧凑的结构和简单的处理电路而备受大家的青睐,在航空对接、精密对中、振动测量等诸多领域得到了应用。

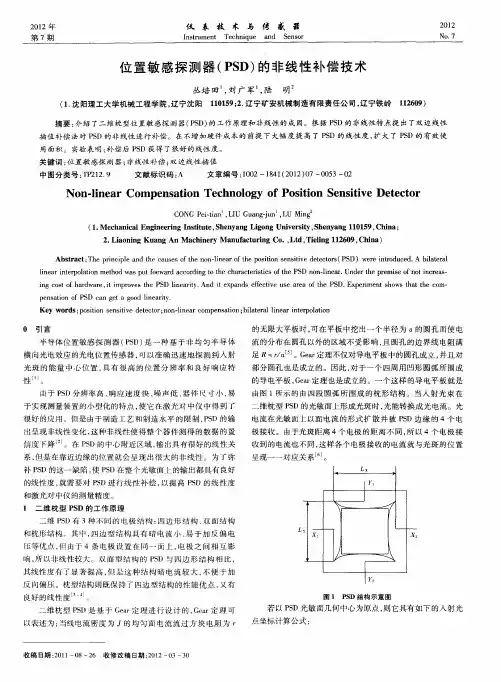

PSD的特性1、非线性PSD的输出特性如图1所示.中心点定义为信号为零的位置,理论曲线与实际输出线的偏差表示PSD的线性误差,其直接影响整个测量精度,因此,需对其线性误差进行评定并校正。
将PSD和光源放置在互相平行的两个导轨上,使光源沿平行于PSD光敏面的方向运动,光源每次位移确定的量,测得PSD的输出曲线,用最小二乘法拟合该曲线,得到的拟合曲线即认为是修正了非线性误差的PSD 输出。
图2为实验所得到的PSD的非线性校正曲线图。
2、PSD的温度特性位置敏感器件PSD对温度较敏感,环境温度的改变会影响器件的灵敏度和暗电流。
PSD的暗电流随着温度的上升而指数规律增加,图3是PSD的灵敏度与温度的关系曲线。
从图中可看出,当入射光波长小于950nm时,温度变化对灵敏度基本无影响,但当波段大于950nm时其灵敏度随温度变化较大。
此外,PSD输出也会随环境温度的变化而变化,为此需对PSD的温漂进行定量评价,得到PSD输出与温度漂移的数量关系。
图4为测定PSD的温漂电路。
将高精密线性温度传感器AD592,将其贴附在位置敏感器PSD表面,感受温度变化.AD1403为高性能稳压块,提供2.5V的稳压。

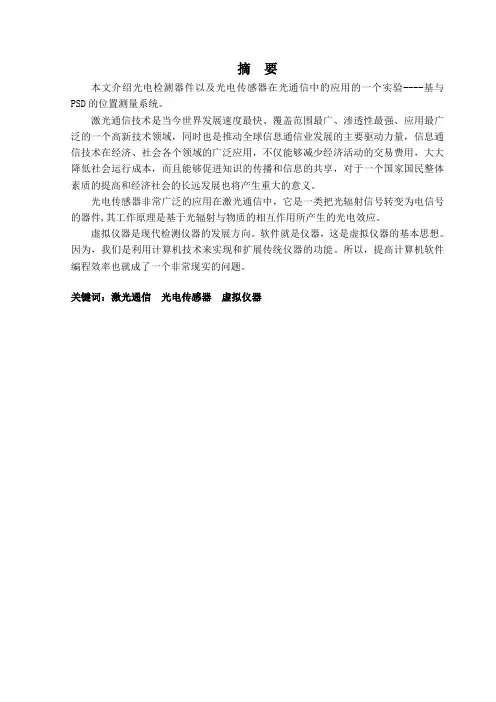

摘要本文介绍光电检测器件以及光电传感器在光通信中的应用的一个实验----基与PSD的位置测量系统。
激光通信技术是当今世界发展速度最快、覆盖范围最广、渗透性最强、应用最广泛的一个高新技术领域,同时也是推动全球信息通信业发展的主要驱动力量,信息通信技术在经济、社会各个领域的广泛应用,不仅能够减少经济活动的交易费用,大大降低社会运行成本,而且能够促进知识的传播和信息的共享,对于一个国家国民整体素质的提高和经济社会的长远发展也将产生重大的意义。
光电传感器非常广泛的应用在激光通信中,它是一类把光辐射信号转变为电信号的器件,其工作原理是基于光辐射与物质的相互作用所产生的光电效应。
虚拟仪器是现代检测仪器的发展方向。
软件就是仪器,这是虚拟仪器的基本思想。
因为,我们是利用计算机技术来实现和扩展传统仪器的功能。
所以,提高计算机软件编程效率也就成了一个非常现实的问题。
关键词:激光通信光电传感器虚拟仪器ABSTRACTThis text introduces an experiment that the photoelectricity measures the device and application in the photo-communication of photoelectric transducer ----The position measuring systems of base and PSD.The laser communication technology is the most development speed quickest, the cover scope broadest, the permeability is strongest, applies in a most widespread high-tech area, simultaneously also is impels the global information correspondence industry development the main actuation strength, the information communication in the economical, the social each domain widespread application, not only can reduce the economic activity the transaction expense, greatly reduces the social movement cost, moreover can promote the knowledge dissemination and information sharing, also will have the significant significance regarding a national national overall quality enhancement and the economic society long term development.photosensor is widespread used in the laser communication wid, it is a kind of transforms that he ray radiation signal into the electrical signal component, its principle of work is the photoelectric effect which produces based on the ray radiation and the material mutual function.The labview is the modern instrumentation development direction. Software is an instrument, this is the labview instrument basic thought. we are realize and the expansion tradition instrument function using the computer technology. Therefore, enhanced the computer software programming efficiency also to become an extremely realistic question.Key word: Laser communication, electro-optical sensor, labview目录第一章绪论 (3)1.1光通信的现状及发展 (3)1.2虚拟仪器的简介 (3)第二章光电检测的重要性及原理 (2)2.1 光电检测的重要性 (2)2.2 光电检测的原理 (3)第三章光电检测器件 (4)3.1 真空光电检测器件 (5)3.2 半导体光电导器件 (6)3.3半导体结型光电器件(光伏器件) (7)第四章光电传感器在光通信中的应用 (9)4.1实验装置 (9)4.2 虚拟仪器VI测试系统的构成框图 (10)4.3系统硬件实现 (10)4.4系统软件实现 (17)第五章实验及分析 (23)5.1实验实施 (23)5.2实验结果与分析 (25)总结 (27)致谢 (27)参考文献 (29)第一章绪论1.1光通信的现状及发展光通信是现代光学和电子学相结合的综合应用技术,它在70年代初期获得了迅速发展,而在近十年取得的进展是十分惊人的,现今已成为现代通信的主要传输手段。
PSD工作原理PSD(Position Sensitive Detector)是一种能够测量光或辐射的位置的探测器。
它通过测量入射光的位置来确定光的位置和强度。
PSD工作原理是通过光电二极管的光电效应将光转化为电信号,然后通过信号处理电路将电信号转换为位置信息。
下面将从光电二极管的光电效应、信号处理电路、工作原理、应用和优缺点等方面详细介绍PSD的工作原理。
一、光电二极管的光电效应1.1 光电效应是指当光线照射到半导体材料时,光子能量被半导体原子吸收,激发电子跃迁到导带,产生电子空穴对。
1.2 光电二极管是一种基于光电效应的探测器,当光子照射到光电二极管上时,产生电荷对,使得二极管导通,从而产生电流信号。
1.3 光电二极管的灵敏度和响应速度取决于半导体材料的能带结构和掺杂浓度,常用的半导体材料有硅、锗等。
二、信号处理电路2.1 信号处理电路是将光电二极管输出的电流信号转换为位置信息的关键部分,通常包括前置放大器、滤波器、模数转换器等。
2.2 前置放大器用于放大光电二极管输出的微弱信号,提高信噪比;滤波器用于滤除噪声信号,保证测量精度;模数转换器将模拟信号转换为数字信号,便于后续处理。
2.3 信号处理电路的设计和性能直接影响PSD的测量精度和稳定性,需要根据具体应用需求进行优化和调整。
三、PSD的工作原理3.1 PSD的工作原理是通过测量入射光线在PSD上的位置,根据位置信息计算出光的位置和强度。
3.2 入射光线照射到PSD上后,不同位置的光线会在PSD上产生不同的电荷对,通过测量电荷对的位置和数量,可以确定光的位置。
3.3 PSD可以实现对光的快速、精确的定位,广泛应用于光学测量、光通信、机器视觉等领域。
四、PSD的应用4.1 PSD广泛应用于光学测量领域,如光栅测量、位移测量、角度测量等,具有高精度、高灵敏度的优点。
4.2 在光通信领域,PSD可以用于接收光信号并实现光信号的定位和跟踪,提高光通信系统的性能。
psd位置传感器原理
PSD位置传感器是一种用于测量物体位置的传感器。
PSD stands for Position Sensitive Device.
该传感器基于光学原理工作,使用光电二极管(photodiode)阵列将入射光转换为电信号。
传感器的工作原理可以分为以下几个步骤:
1. 入射光线通过透镜聚焦到PSD上的光电二极管阵列上。
光线的入射位置决定了通过不同二极管的光信号强度。
2. 光电二极管接收到入射光线后,会产生电流。
根据位置的不同,不同位置的光电二极管产生的电流强度也会有所不同。
3. 传感器的电路会将这些电流信号转化为电压信号,并将其放大。
4. 最后,通过测量和分析输出的电压信号,在传感器上可以计算出入射光线的位置。
PSD位置传感器具有高分辨率和快速响应的优点,适用于需要高精度位置测量的应用,如机器人导航、物体追踪等。
PSD 位置敏感探测器
用途:
PSD位置敏感探测器是全球第一套超快响应速度和超高分辨率的LED光学位移测量装置。
可以远距离精确地测量标靶的二维动态位移。
产品概述:
LED光学位移测量装置具有如下特点:
●最大测量距离为300米(标称距离为100米)
●视域宽:1000×1000mm (100米外)
●精度高:0.25 mm (100米外)
●二维(X,Y)测量
●多达8点的多标靶测量(额定点数是4点)
●超快响应速度,采样频率为10kHz;
●用途广,如结构监测,寿命周期成本(LLC)分析或动态响应分析等所做的无损检测。
技术参数:
测量距离*: 最大300m(标称100m)
可测量的距离范围: 测量距离的2/3
可测量的视域范围: 1000×1000mm(100m)
测量方向: 2维(X,Y)
分辨率: 0.25 mm (100m外)
采样频率: 0.1ms(10kHz)
标靶数量*: 最多8个(标配4个)
*要求配置长焦距镜头
*标准配置只包括4个标靶
品牌: 品牌 型号: 型号 种类: 种类 材料: 材料
材料物理性质: 材料物理性质 材料晶体结构: 材料晶体结构 制作工艺: 制作工艺 输出信号:
输出信
号
防护等级: 防护等级 线性度: 线性度 迟滞: 迟滞 重复性: 重复性
灵敏度: 灵敏度 漂移: 漂移 分辨率: 分辨率 :
PSD( Position Sensitive Detector) 是位置敏感检测器。它分为一维PSD 和二维PSD 两个类型产品。
PSD 是由一个或两个具有均匀阻抗表面组成的PIN光电二极管, 它与分立元素探测器相比具有位置分辨率
高、反应电流简单、快速(与光点位置有关) 等优点。另外,该PSD 的位置信号数据与光点在探测器上的形
状无关。
PSD 的特性:
●位置分辨率高;
●可减少来自日光和日光灯的干扰;
●极间电阻高(对于S3271~S3274 系列) ;
●响应速度高(对于S3271~S3274 系列) ;
●可以同时测量位置和强度;
●检测数据只与光点的能量中心有关;
●可靠性高。
PSD的用途:
PSD 以其诸多优点可广泛应用于光学位置和角度的测量与控制、远程光学控制系统、位移和振动监测、激
光光束校准、自动范围探测系统以及人体运动及分析系统等。另外, 利用S3271~3274 系列PSD 还可以进
行照相机的自动对焦、距离测量、位置测量以及接近开关等方面的应用。
位置灵敏探测器(Position Sensitive Device)
产品型号:PSD
参考价格:面议
厂商性质:授权经销商
样本下载:[下载]
产 地:其他地区
3I 指 数:243
典型用户:0
详细信息
仪器简介:
位置灵敏探测器PSD (Position Sensitive Device) 属于半导体器件, 一般做成PN结构,具有高灵敏度、
高分辨率、响应速度快和配置电路简单等优点。其工作原理是基于横向光电效应。作为新型器件, PSD 已
经被广泛应用在位置坐标的精确测量上, 如: 兵器制导和跟踪、工业自动控制、或位置变化等技术领域上.
技术参数:
分节PSD
这类PSD的基底通常分成两节或四节(分别对应一维或二维测量)。如果光斑停在中心位置,对称的光斑
会在所有的节上产生相等的光电流。通过简单测量各节的输出电流,可以得到相对的位置信息。由于各单
元之间超强的响应匹配,它们提供的位置分辨率优于0.1um,精确度也比横向效应的PSD高。与横向效应
PSD不同的是,分节PSD的位置分辨率与系统的信噪比无关,因此它可以探测非常微弱的光信号。
横向效应PSD
横向效应PSD采用连续的平面扩散型光电二极管,没有条带或盲区。这类PSD直接读出整个有效区域下的
光斑位移量。在探测器有效区域上,光斑的位置和密度信息与模拟输出量直接成正比,通过这一输出就可
以获得位移量。照在有效区域上的光斑会产生光电流,光电流流过入射点,穿过电阻层,进入接触层。入
射点与接触层之间的电阻与光电流成反比。当光斑正好照到器件中央位置,会产生相同的电流信号。当在
有效区域上移动光斑,接触层产生的电流大小,会确定光斑正确的瞬态位置。这些电信号与从中心到光斑
的位置成比例关系
一维探测器从2.5*0.6mm2'> ---60.0*3.0mm2'> 可选,上升时间为0.3us---4.5us。
二维探测器从2.0*2.0mm2'> ---45.0*45.0mm2'> 可选,上升时间为0.3us---7us。
另外,还提供带信号处理电路的高线性二维PSD探测器,面积可达10*10mm2'> 。
主要特点:
分节PSD 展示了基于时间和温度条件下的超强稳定性,以及脉冲应用所需的快速时间效率。然而,它们也
受一些因素的限制,比如光斑必须在任何时间叠加在所有的节上,它不能小于各节之间的条带宽度。同时,
正确的测量、均匀的光斑密度分配也是很重要的。它们是调零应用和光束准直应用的优秀器件。分节PSD
产品包括二像素系列,四像素系列,紫外增强型系列
横向效应光电PSD的主要优势在于它们宽的动态范围。它们能测量到探测器边缘的所有光斑位置。它们与
光斑形状、密度分布无关,而这一点会影响分节光电二极管的位置读取。输入的光束可以是任何的尺寸和
形状,这是因为电气输出信号由光斑位置重心指示,而输出与到中心的位移量成正比。器件的位置分辨率
优于0.5um。分辨率取决于探测器/电路信号与噪声的比值。
一维PSD探测器
一维PSD探测出一个亮点移动在它的在一个唯一方向的表面。入射光引起的光电流流经设备,作为输入偏
压电流被划分成二个输出电流。输出电流的分布显示出探测器的光斑的位置。
二维PSD探测器在其的方形的表面上的一个入射光斑点位置。入射光引起的光电流流经设备,作为二个输
入电流和二个输出电流。输出电流的分布显示一个维度(y)的光斑的位置和输入电流的分布显示另一个维度
(y)的光斑的位置。
美国OSI公司(OSI Optoelectronics)是一家专业的光电产品生产商,其前身为成立于1967
年的美国UDT公司
UDT Sensors),在光电产品的设计、生产及应用等领域都有着丰富的经验,为美国军方、
NASA及众多世界知
名公司提供性能优良的产品。
OSI公司的产品包括硅光电二极管、铟镓砷探测器及各种光电探测模块,在高能/X
射线探测、生物化学分析、医
疗设备、工业自动化、高速光通信等诸多领域都得到了广泛的应用。此外,OSI公司还可以
根据客户的需求,为客户
量身定制各种光电测试解决方案。
