钻孔简易水文地质观测规定

水文地质环境地质调查规范（1：25000）1范围本标准规定了水文地质环境地质调查（1：25000）的术语和定义、总则、基本工作内容、水文地质环境地质复杂程度分类、调查工作量定额、设计书编写、技术方法及要求、综合评价、综合研究与报告编制、数据库建设以及野外验收与报告审查。

本标准适用于1：25000水文地质环境地质调查，其它比例尺的水文地质环境地质调查也可参照执行。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB5749生活饮用水卫生标准GB/T14848地下水质量标准GB15618土壤环境质量标准GB50021岩土工程勘察规范GB50027供水水文地质勘察规范GB50296管井技术规范DZ/T0017工程地质钻探规程DZ/T0072电阻率测深法技术规程DZ/T0133地下水动态监测规程DZ/T0151区域地质调查中遥感技术规定（1:50000）DZ/T0173大地电磁测深法技术规程DZ/T0181水文测井工作规范DZ/T0190区域环境地质勘查遥感技术规程（1：50000）DZ/T0261滑坡崩塌泥石流灾害调查规范（1：50000）DZ/T0282水文地质调查规范（1：50000）DZ/T0283地面沉降调查与监测规范DZ/T0286地质灾害危险性评估规范DZ/T0288区域地下水污染调查评价规范HJ493水质水样样品的保存和管理技术规定SL166水利水电工程坑探规程3术语和定义下列术语和定义适用于本文件。

3.1地下水系统具有水量、水质输入、运移和输出的地下水基本单元及其组合。

包含地下水含水系统与地下水流动系统。

3.2地下水含水系统由隔水或相对隔水岩层圈闭的，具有统一水力联系的含水地质体。

3.3地下水流动系统由源到汇的流面群构成的，具有统一时空演变过程的地下水体。

3.4包气带地表面与地下水面之间与大气相通的含有气体的地带。

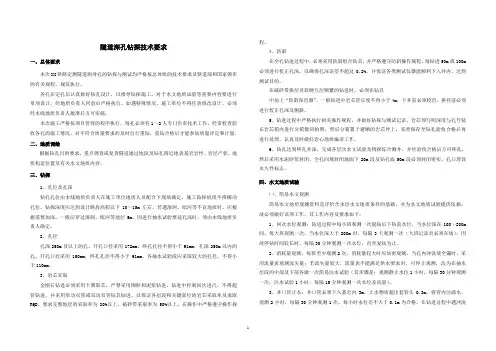

隧道深孔钻探技术要求一、总体要求本次XX铁路定测隧道洞身孔的钻探与测试均严格按总体组的技术要求及铁道部和国家颁布的有关规程、规范执行。

各孔在定孔后认真做好钻孔设计，以指导钻探施工。

对于水文地质试验等重要内容要进行单项设计，经地质负责人同意后严格执行。

如遇特殊情况，施工单位不得任意修改设计，必须经本线地质负责人批准后方可实施。

本次施工严格按项目管理的程序执行，每孔必须有1～2人专门负责技术工作，经常检查验收各孔的施工情况。

对不符合质量要求的及时自行重钻，重钻合格后才能参加质量评定和计量。

二、地质调绘根据钻孔目的要求，重点调查或复查隧道通过地段及钻孔附近地表基岩岩性、岩层产状、地质构造位置及有关水文地质内容。

三、钻探1、孔位及孔深钻孔孔位由本线地质负责人在施工单位地质人员配合下现场确定，施工钻探机组不得挪动孔位。

钻探深度应达到设计路肩高程以下10～15m左右，若遇溶洞、暗河等不良地质时，应根据需要加深，一般应穿过溶洞、暗河等地层5m。

因进行抽水试验要延孔深时，须由本线地质负责人确定。

2、孔径孔深250m及以上的孔，开孔口径采用172mm，终孔孔径不得小于91mm；孔深250m以内的孔，开孔口径采用150mm，终孔孔径不得小于91mm。

各抽水试验段应采取较大的孔径，不得小于110mm。

3、岩芯采取金刚石钻进必须采用卡簧取芯，严禁采用钢粒和泥浆钻进。

钻进中控制回次进尺，不得超管钻进，并采用单动双管或双动双管钻具钻进，以保证各层段和关键部位的岩芯采取率及求取RQD。

要求完整地层的采取率为80%以上，破碎带采取率为50%以上。

在操作中严格遵守操作规程。

4、防斜在全孔钻进过程中，必须采用防斜组合钻具，并严格遵守防斜操作规程，每钻进50m或100m 必须进行校正孔深，以确保孔深误差不超过0.2%，并保证各类测试仪器能顺利下入井内，达到测试目的。

在破碎带换层及软硬互层频繁的钻进时，必须在钻具中加上“防斜保直器”。

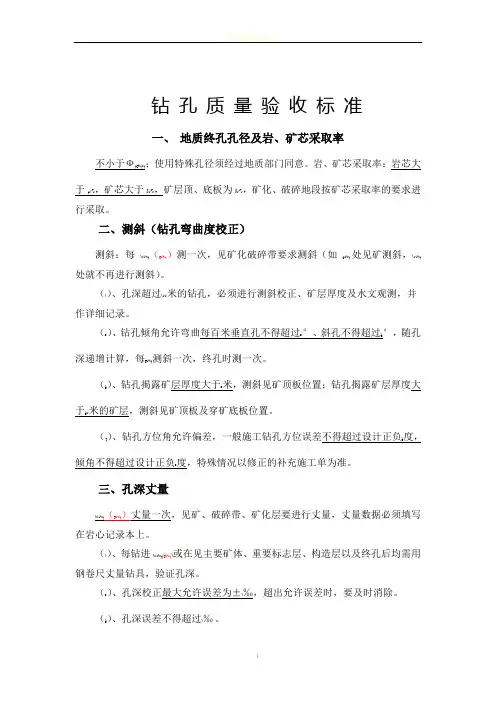

钻孔质量验收标准一、地质终孔孔径及岩、矿芯采取率不小于Ф75mm；使用特殊孔径须经过地质部门同意。

岩、矿芯采取率：岩芯大于70%，矿芯大于80%，矿层顶、底板为80%，矿化、破碎地段按矿芯采取率的要求进行采取。

二、测斜（钻孔弯曲度校正）测斜：每100m（50m）测一次，见矿化破碎带要求测斜（如90m处见矿测斜，100m 处就不再进行测斜）。

（1）、孔深超过100米的钻孔，必须进行测斜校正、矿层厚度及水文观测，并作详细记录。

（2）、钻孔倾角允许弯曲每百米垂直孔不得超过2°、斜孔不得超过3°，随孔深递增计算，每50m测斜一次，终孔时测一次。

（3）、钻孔揭露矿层厚度大于2米，测斜见矿顶板位置；钻孔揭露矿层厚度大于30米的矿层，测斜见矿顶板及穿矿底板位置。

（4）、钻孔方位角允许偏差，一般施工钻孔方位误差不得超过设计正负3度，倾角不得超过设计正负2度，特殊情况以修正的补充施工单为准。

三、孔深丈量100m（50m）丈量一次，见矿、破碎带、矿化层要进行丈量，丈量数据必须填写在岩心记录本上。

（1）、每钻进100m(50m)或在见主要矿体、重要标志层、构造层以及终孔后均需用钢卷尺丈量钻具，验证孔深。

（2）、孔深校正最大允许误差为±1‰，超出允许误差时，要及时消除。

（3）、孔深误差不得超过1‰。

四、钻孔简易水文地质观测要按设计要求进行水文地质观测，一般在起钻后、下钻前（间隔时间不得小于5分钟）测量孔内水位。

如停钻时间较长应继续观测。

24小时以内，每4小时观测一次，超过24小时每8小时观测一次。

（1）、观测项目记录漏水深度，水头高度、涌水量，实测静止水面的深度，记录溶洞位置及高度，并做好记录。

对确定的长期水文观测孔，井口管不得拨出，并要求加盖加锁。

（2）、应测水文次数每回（班）次均应观测并记录。

总测次数不低于应测次数的80%，且测点分布均匀。

记录钻进中遇到的异常现象出现的深度。

（3）、钻进中遇到钻孔涌水，一般应停钻，在水文地质技术人员的指导下，共同测量钻孔涌水的水头高度、涌水量、水温；如遇漏水、溶洞等现象，应及时记录其孔深。
