简易水文观测表

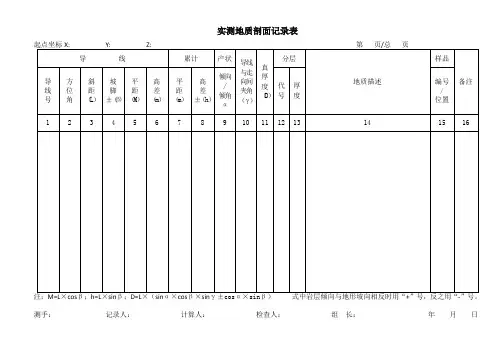

野外地质记录表大全实测地质剖面记录表起点坐标 X： Y： Z：第页/总页注：M＝ L×cosβ； h＝ L×sinβ； D＝L×(sinα×cosβ×sinγ±cosα×sinβ) 式中岩层倾向与地形坡向相反时用＋号，反之用－号。

测手：记录人：计算人：检查人：组长：年月日音像记录表项目（矿区）名称：页 / 共页记录人：日期：年月日注：记录形式指：摄像、照片、录音地质观察点记录表第页 / 共页1、矿区名称： 2、点号： m 3、位置：4、观察点性质：5、路线地质：6、地质描述：7、接触关系及产状：8、矿化现象：9、标本及照相登记：10、地貌及水文地质：素描图记录人：日期：年月日槽、井、坑探工程基点基线记录表项目（矿区）名称：工程号：第页/总页记录人：日期检查人：日期槽、井、坑探工程原始地质记录表项目（矿区）名称工程编号第页注：长度单位：m记录人日期检查人日期坑道、钻孔概况表注：长度单位：m；方位及坡度：°孔深校正及弯曲度测量记录表矿区名称钻孔号第页记录人：日期检查人：日期钻孔简易水文观测记录表记录人：日期：检查人：日期钻孔回次记录表项目（矿区）名称工程编号第页注：长度单位：m记录人日期检查人日期岩矿心分层签岩矿心样品签钻孔原始地质记录表项目（矿区）名称工程编号第页注：长度单位：m，角度单位：°，真厚度＝轴夹角的正弦值记录人日期检查人日期钻孔采样登记表项目（矿区）名称剖面编号工程编号第页注：长度单位：m，重量单位：kg，岩心直径：cm。

记录人：日期检查人：日期钻孔质量验收报告矿区钻孔单位矿区技术负责矿区行政负责地质组长探矿组长水文地质组长机长地质员水文地质员年月日.化探样品野外加工登记表工区（所）加工者：第页/总页样品管理组长：年月日化探样品组合登记表工区（所）组合者：第页/总页样品管理组长：图幅名称：年月日化探样品送样单1/5 万图幅号：第批第页合计件袋日期技术负责人：注：送样单一式三份，分别由采样组、分队及大队保存。

简易水文地质观测技术要求在钻孔施工中，进行简易水文地质观测，能初步确定含水层的层位、厚度、埋深、水位、透水性、含水性和富水性及钻进过程中碰到的软弱夹层的层位、埋深、岩性等，及时做好简易水文地质观测工作，对于指导进一步开展水文地质勘察工作具有十分重要的意义。

Sicomines铜钴矿区属于水文地质、工程地质条件复杂的大水矿山，钻探过程中做好简易水文地质观测和记录工作，十分重要，希望各施工单位引起高度重视！简易水文观测技术要求一、观测内容：1 地下水位(包括初见水位、静止水位)。

2 洗液消耗量的测定（包括是否使用冲洗液，冲洗液类型、消耗量等）。

3 钻具自动下落、孔壁坍塌、掉块、缩径的位置及长度的记录。

4 孔内涌砂、涌水的观测。

5 在记录内要清楚明确的记录下护壁管的深度和管径，统一用mm为单位。

在护壁管分次扩孔下置时，要分次记录。

二、具体要求：1、动水位观测水位埋深统一换算成地面距水面的高度，深管口测量水位时，量测的水位埋深值要减去井口距地面的距离即得水位埋深值。

（1）要求每班观测水位至少两次，若遇到井内水位异常（如漏水、涌水、因故停钻）需加密观测。

在遇有漏水、涌水情况时，要停止钻进，提出岩心后观测初见水位，初见水位观测，每隔20分钟观测一次，直至连续两次水位值相差小于5cm 时，观测方能结束，同时记录每次水位观测的时间和水位。

（2）因故停钻时间超过1小时，要观测一次水位，以后每2小时观测一次水位。

2、冲洗液消耗量观测冲洗液消耗量及性质变化，能反映岩层透水性的大小，也可以间接推测含水层位置及岩性变化，具体要求如下：○在水池中设定标尺，要求下钻后正常送水10分钟并循环正常时，开始观测和记录水池水位高度，在返水无明显减少时，观测30分钟以上，同时观测水位下降值和时间，并记录循环池面积，一般长方形循环池记录长和宽。

为准确观测冲洗液消耗量，循环池尽量挖成规则形状，并最好防渗漏处理。

在正常情况下，每班至少观测两次。

一、简易水文地质观测：1、回次水位观测：在提升钻具后和下钻具前各观测一次水位，用于了解该时间间隔内的水位动态。

当揭露主要含水层或水位发生突变（涌水、水位迅速下降、水位消失等）时，应停止钻进，记录孔深层位、岩性，要求获得静止水位后再继续钻进。

中途停钻时，每2小时观测一次水位，待水位基本稳定后，改为每4小时观测一次，直到水位稳定或重新钻进。

2、冲洗液消耗量观测：（1）指纯钻进时间内钻孔中消耗的冲洗液量。

根据其数据的变化，可初步判断不同深度岩层的透水性能。

（2）当揭露含水层（或透水层）时，冲洗液消耗量可能突增，同时还改变其物理性质（即泥浆被稀释，其颜色、稠度、比重、含砂量发生变化）。

（3）正常钻进时，每小时观测一次；不足一小时的回次，每回次观测一次。

冲洗液漏失时，应每10—30min观测一次；冲洗液全部漏失时，应测定其最大漏失量。

（4）钻具突然下落时，应立即停钻，记录起止深度，提升钻具，同时测定该深度的水位和冲洗液消耗量。

3、岩芯采取率：抽水试验层段及止水层段的岩芯采取率，基岩正常层位＞70%，破碎带＞60%，松散层、粘土＞70%，砂、砂砾层＞50%。

4、水温观测：（1）在涌水孔中，可直接在孔口用普通温度计测定；在非涌水孔中，一般采用缓变温度计或热敏电阻温度计，将其下放到要求观测的含水层附近，获取该含水层的水温。

（2）根据水温观测数据，可用来判断地下水与地表水、各含水层间的水力联系，以及水交替强烈地段或集中径流带。

（3）由于钻探施工时，破坏了岩层中的热平衡，因此钻孔终孔后并经过一定时间，使其孔内干扰基本消失，测得的水温值才较正确。

根据河北、河南的实测数据，全孔静止90天，水温才达到稳定。

5、涌水观测：在钻孔施工中，若遇地下水涌出孔口，表明已揭露新的承压含水层（段）或含水带。

此时应立即停钻，记录孔深和层位，并获得静止水位（采用接高孔口管的方法）、水温和该含水层的涌水量（涌水量较小时，一般用容积法或堰测法；较大时，可测定喷出高度）。

表B13 矿区矿段ZK 原始地质编录表（封面）设计孔深 m 终孔孔深 m设计方位角度终孔方位角度设计倾角度终孔倾角度施工单位及钻机号钻机类型开孔日期年月日终孔日期年月日孔口座标X= Y= H=始于年月日编录人检查人年月日止于年月日. .湖南省市县金矿普查钻孔原始地质编录目录地质资料检查卡片表B25 矿区ZK 地质技术设计书设计孔深钻孔类别设计方位角施工机号设计倾角钻机类别项目技术负责：施工单位：水文地质组长：钻探技术员：地质编录员：机长：年月日年月日表B26 矿区ZK 定位和机械安装通知书批准按照地质设计于勘探线（或其坐标X Y H ）布置了ZK 孔设计深度米.方位角 .倾角其它要求：项目技术负责：钻机机长地质编录员安装队长水文地质组长测量组长年月日于年月日开始工作于年月日安装完毕。

安装队长（机长）表B27 矿区开孔检查验收单号钻机表B28 矿区ZK见矿预告通知单预计见矿孔深和顶底板情况：采取矿心注意事项：地质编录员项目技术负责机长年月日表B31 矿区ZK 终止通知书经研究决定 ZK 于深度米处停止钻进。

终止原因：终止后的要求（存在问题及处理意见）：地质编录员探矿组长项目技术负责水文地质组长（员）年月日已于年月日停钻.孔深米。

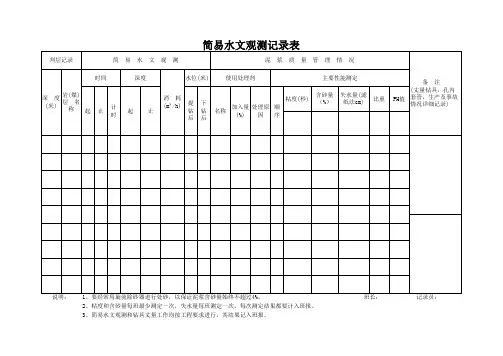

机长表B17 孔深校正测量记录表项目(矿区)名称：孔号：ZK 第页记录人：日期：检查人：日期：表B18 钻孔测斜结果表项目(矿区)名称: 孔号ZK 测量日期年月日测井负责人：地质编录：项目负责人：. .表B33 矿区ZK 封孔设计书地质编录员：项目技术负责：日期：钻探机长：日期：. .表B19 钻孔简易水文观测记录表项目（矿区）名称：钻孔号钻机号第页水源箱面积：井口套管或止水套管孔径与下入深度：. .钻孔稳定水位观测记录表机长：班长：审核：观测：. .表B34 矿区 ZK 封闭报告书注：1、要说明水泥变质没有.沙子淘洗干净没有；2、木塞下入.水泥沙浆下送情况要详细说明。

. .表B35 矿区 ZK 拆迁通知书ZK 孔已结束施工.经初步验收.同意拆迁。

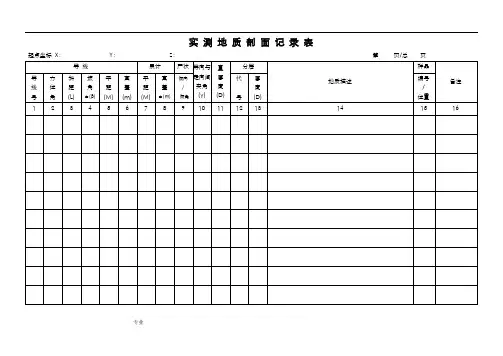

实测地质剖面记录表.. 专业. . .测手：记录人：计算人：检查人：组长：年月日.. 专业. . .音像记录表项目（矿区）名称：页/ 共页记录人：日期：年月日注：记录形式指：摄像、照片、录音地质观察点记录表第页/ 共页1、矿区名称：2、点号：m 3、位置：4、观察点性质：5、路线地质：6、地质描述：7、接触关系及产状：8、矿化现象：9、标本及照相登记：10、地貌及水文地质：素描图记录人：日期：年月日槽、井、坑探工程基点基线记录表槽、井、坑探工程原始地质记录表.. 专业. . .注：长度单位：m记录人日期检查人日期.. 专业. . .坑道、钻孔概况表孔深校正及弯曲度测量记录表. . . . 记录人：日期检查人：日期钻孔简易水文观测记录表矿区年月日第页共页.. 专业. . .记录人：日期：检查人：日期.. 专业. . .钻孔回次记录表记录人日期检查人日期岩矿心分层签岩矿心样品签钻孔原始地质记录表记录人日期检查人日期.. 专业. . .钻孔采样登记表.. 专业. . .记录人：日期检查人：日期钻孔质量验收报告矿区钻孔单位矿区技术负责矿区行政负责地质组长探矿组长水文地质组长机长地质员水文地质员年月日... 专业. . ... 专业. . .化探样品野外加工登记表.. 专业. . ... 专业. . .化探样品组合登记表化探样品送样单注：送样单一式三份，分别由采样组、分队及大队保存。

标本登记表项目（矿区）名称第页/ 总页地表及槽、井、坑探样品签、标本签槽、井、坑探工程采样及分析结果记录表.. 专业. . ... 专业. . .. . . .矿区岩(矿)石小体重采样登记表样品编号采样地点采样时间岩矿石名称封蜡排水法（方法一）塑封排水法（方法二）主要元素划分结果干样重量(P1)封蜡样体积(V)封蜡样重量(P2)蜡比重（d）小体重（XT）塑封样重量(P)塑封样体积(V)小体重（XT）封蜡小体重XT＝P1()d P P V12--；塑封小体重XT＝P÷V（塑封样时应尽量选择重量可以忽略不计的小而薄的塑料袋）采样人：日期：检查人：日期：矿区岩(矿)石大体重采样登记表3方法二使用的薄膜应选择薄而结实的塑料薄膜。

1 地质勘查工作一般操作步骤地质勘查就是一项纷繁复杂、循序渐进得工作其目得就就是探明矿产资源。

要做好地质勘查工作地质人员应熟悉与掌握从勘查设计到提交勘查报告中得每一个操作步骤与细节。

下面以钻探工程为例将地质勘查工作一般操作步骤介绍给大家希望对大家有所帮助。

第一步、地质勘查设计地质勘查前应编制地质勘查设计按地质勘查阶段编制得设计有预查、普查、详查与勘探设计按类别有总体设计与单体设计。

XX矿区现总体设计并开始实施得有1《XX省XX县XX铜金矿区Ⅺ号矿带铜矿详查设计》。

2《XX省XX县XX矿区XX矿段铜矿补充详查设计》。

3《XX省XX县XX矿区XX矿段铜钼矿详查设计》。

4《XX铜金矿区XX 矿段及其外围铜钼矿普查设计说明书》。

5《XX省XX县XX矿区东部金矿生产补勘设计》。

6《XX省XX县XX矿区大岩里铜矿点坑探与钻探设计》。

设计前应详细收集前人资料并进行综合研究使设计依据充分并有可操作性。

设计书应符合有关规范标准与要求内容完整、文字精练、重点突出附图、附表齐全。

设计编制完毕后由编制单位内部初审再报上级进行统一审查审查通过后由上级下达《设计审查意见书》项目所在单位接到意见书后组织实施。

实施过程中有重大设计变更设计编制单位组织编制变更或单体设计报上级审查批准。

本步具体可参照《地质勘查项目设计程序》进行操作。

第二步、熟悉勘查区与填写各类通知书这一步就是钻孔地质编录前得准备工作主要有下面三个方面得内容。

1、熟悉勘查区基本地质特征。

根据以往提交得勘查区地质报告或研究成果熟悉本区地层及分布状况、岩性组合、围岩蚀变、矿种及矿层体赋存状态、构造、矿带分布等特征、矿区岩矿层划分单元等尤其设计钻孔所揭露得地质特征熟练掌握钻探编录得有关规范与要求等详细了解钻孔施工设计。

2、填写《钻孔地质技术设计书》。

地质人员应根据已设计得钻孔将设计孔深、方位角、倾角比例尺揭露得岩石、构造、矿化层得深度与岩石名称以及质量要求与技术措2 施填在设计书里并绘出理想柱状图。

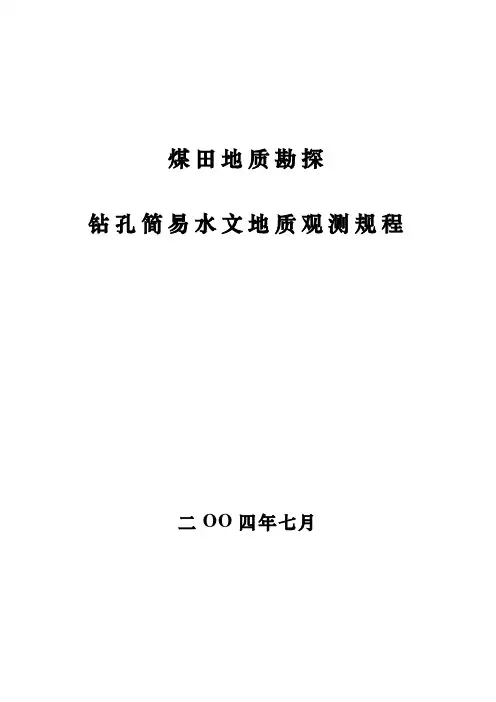

煤田地质勘探钻孔简易水文地质观测规程二OO四年七月第一章一般要求第1.1条钻孔简易水文地质观测，系利用地质勘探钻孔观测编录与水文地质有关的资料。

其成果既是研究评价勘探区水文地质条件的重要基础，又是合理布置专门水文地质钻孔的依据。

煤炭资源地质勘探各阶段都应做好钻孔简易水文地质观测工作。

第1.2条在地质勘探钻孔的岩芯鉴定编录工作中，应做好有关水文地质特征的描述，内容包括：岩性、成份、粒度、胶结物及其胶结情况；节理裂隙性质及其发育情况；岩芯破碎情况和岩芯采取率；岩溶发育及其充填情况等。

第1.3条地质勘探钻孔，在钻进过程中应认真做好与水文地质有关现象的观测和记录，内容包括：钻孔中水位的变化；冲冼液的消耗、漏失情况；水、气的涌出及油、气的显示；水温的异常；严重坍塌掉块情况；钻孔中遇溶洞、老巷、大裂隙、流砂与钻具突然下落等情况。

第1.4条根据勘探区具体的水文地质条件，对观测层段或观测内容有所选择时，须在勘探设计中提出，并在钻孔设计（技术指示书）中加以明确。

第1.5条需要进行消耗量观测的钻孔，冲洗液的循环系统要符合钻探规程的规定，并在开钻前进行检查验收，以保证观测成果的质量。

第 1.6条钻进过程中发现漏水需堵漏时，应经主管水文地质技术人员同意，方可进行堵漏。

对堵漏起、止深度及所用的方法、材料、时间、效果等情况，应做详细的记录。

第二章观测方法与要求第2.1条消耗量观测1、冲洗液消耗量系指纯钻进时间内钻孔中消耗的冲洗液。

在正常钻进时，每小时观测一次。

不足一小时的回次，每回次观测一次。

发现冲洗液漏失时，每10～30分钟观测一次。

冲洗液全部漏失时，应开大水泵测定其最大漏失量。

调整泥浆时不进行消耗量观测，但应记录泥浆的比重和粘度的变化。

2、冲洗液消耗量观测方法：钻具下至孔底，待冲洗液正常循环后开始观测水源箱（池）内冲洗液的数量，观测结果称原有量。

然后每隔一小时观测一次，直至钻程终了为止，每次观测结果称现有量。

钻进期间在水源箱（池）内加入的冲洗液数量称新增量。
