机械制图复习题 (2)

  • 格式：doc
  • 大小：3.98 MB
  • 文档页数：20

. '. 机械制图复习题 一、选择题 1、下列符号中表示强制国家标准的是（ C ）。 A． GB/T B． GB/Z C.GB 2、不可见轮廓线采用（ B ）来绘制。 A．粗实线 B．虚线 C.细实线 3、下列比例当中表示放大比例的是（ B ） A．1：1 B． 2：1 C.1：2 4、在标注球的直径时应在尺寸数字前加（ C ） A．R B．Φ C.SΦ 4、下列比例当中表示缩小比例的是（ C ） A．1：1 B． 2：1 C.1：2 5、机械制图中一般不标注单位，默认单位是（ A ） A．㎜ B．㎝ C.m 6、下列尺寸正确标注的图形是( C )

7、下列缩写词中表示均布的意思的是（ B ） A．SR B． EQS C.C 8、角度尺寸在标注时，文字一律（ A ）书写 A．水平 B． 垂直 C.倾斜 9、标题栏一般位于图纸的（ A ） A．右下角 B．左下角 C.右上角 10、下列投影法中不属于平行投影法的是（ A ） A、中心投影法 B、正投影法 C、斜投影法 11、当一条直线平行于投影面时，在该投影面上反映（ A ） A、实形性 B、类似性 C、积聚性 12、当一条直线垂直于投影面时，在该投影面上反映（ C ） A、实形性 B、类似性 C、积聚性 13、在三视图中，主视图反映物体的（ B ） A、长和宽 B、长和高 C、宽和高 14、主视图与俯视图（ A ） A、长对正 B、高平齐 C、宽相等 15、主视图与左视图（ B ） A、长对正 B、高平齐 C、宽相等 16、为了将物体的外部形状表达清楚，一般采用（ A ）个视图来表达。 A、三 B、四 C、五 17、三视图是采用（ B ）得到的 A、中心投影法 B、正投影法 C、斜投影法 18、当一个面平行于一个投影面时，必（ B ）于另外两个投影面 . '. A、平行 B、垂直 C、倾斜 19、当一条线垂直于一个投影面时，必（ A ）于另外两个投影面 A、平行 B、垂直 C、倾斜 20、物体上互相平行的线段，轴测投影（ A ） A、平行 B、垂直 C、无法确定 21、正等轴测图的轴间角为（ A ） A、120° B、60° C、90° 22、正等轴测图中，为了作图方便，轴向伸缩系数一般取（ C ） A、3 B、2 C、1 23、画正等轴测图的X、Y轴时，为了保证轴间角，一般用（ A ）三角板绘制 A、30° B、45° C、90° 24、在斜二等轴测图中，取一个轴的轴向变形系数为0.5时，另两个轴向变形系数为（ B ） A、0.5 B、1 C、2 25、根据组合体的组合方式，画组合体轴测图时，常用（ D ）作图。 A、切割法 B、叠加法 C、综合法 D，切割法、叠加法和综合法 26、 旋合长度代号分短、中、长三组，分别用字母代替，其中中等旋合长度用：N A 、N代替 B 、 S代替 C、L代替 27、一般用于受力不大且不常拆卸的场合的连接方法是（C） A、 螺栓连接 B 、双头螺柱连接 C、螺钉连接 28、 标准直齿圆柱齿轮的齿顶高尺寸计算公式等于（B） A、ha=mz B、 ha =m C、 ha =1.25m 29、普通螺纹的公称直径为螺纹的( A )。 A、大径 B、 中径 C、 小径 30、 普通螺纹的牙型为( A )。 A、三角形 B、 梯形 C、 锯齿形 31、 一 对齿轮啮合时（C） A、模数相等 B、压力角相等 C、模数和压力角相等 32、普通螺纹的牙型角是（B） A 30° B 60° C 33° D 45° 33、已知物体的主、俯视图，正确的左视图是（ A ）。

(a) (b) (c) (d) 34、已知圆柱截切后的主、俯视图，正确的左视图是（ D ）。

35、已知物体的主、俯视图，错误的左视图是（ A ） .

'. 36、已知立体的主、俯视图，正确的左视图是（ B ）。

37、已知物体的主、俯视图，正确的左视图是（ A ）

38、看懂主、俯视图，想象出组合体的形状，找出错误的左视图 D 。

39、下列局部剖视图中，正确的画法是 B 。 .

'. A B C D 40、 下列四组视图中，主视图均为全剖视图，其中 A 的主视图有缺漏的线。

A B C. D 二、判断题 1、 国家制图标准规定，图纸大小可以随意确定 ( × ) 2、 比例是指图样与实物相应要素的线性尺寸之比。( √ ) 3、 2：1是缩小比例。( × ) 4、 绘制机械图样时，尽量采用1：1的比例( √ ) 5、 使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。( √ ) 6、 丁字尺与三角板随意配合，便可画出65度的倾斜线。( × ) 7、 国家制图标准规定，可见的轮廓线用虚线绘制。( × ) 8、 国家制图标准规定，各种图线的粗细相同。( × ) 9、 制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。(√ ) 10、图样中书写汉字的字体，应为长仿宋体。( √ ) 11、画圆的中心线时，其交点可以是点画线的短画。( × ) 12、当圆的直径过小时，可以用细实线来代替线点画线。( √ ) 13、水平线的正面投影与X轴平行，水平投影反映线段的真实长度。（ √ ） 14、正平面的正面投影积聚为直线。（ × ） 15、铅垂面的水平投影积聚成平行X轴的直线段。（ √ ） 16、正投影的基本特性是实形性，积聚性和类似性。（ √ ） 17、中心投影法是投射线互相平行的。（ × ） 18、水平线的水平投影反映真实长度。（ √ ） 19、水平面的水平投影积聚为直线。（ × ） 20、点的三投影面体系中的位置，可以用坐标来表示。（ √ ） 21、画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。（ √ ） 22、当一条直线垂直于投影面时，则在该面上反映实形性。（ × ） 23、为了简化作图，通常将正等轴测图的轴向变形系数取为1 （ √ ） 24、正等轴测图的轴间角可以任意确定（ × ） 25、空间直角坐标轴在轴测投影中，其直角的投影一般已经不是直角了。（ √ ） 26、形体中互相平行的棱线，在轴测图中仍具有互相平行的性质。（ √ ） . '. 27、形体中平行于坐标轴的棱线，在轴测图中仍平行于相应的轴测轴。（ √） 28、画图时，为了作图简便，一般将变形系数简化1.这样在画正等轴测图时，凡是平行于投影轴的线段，就可以直接按立体上相应的线段实际长度作轴测图，而不需要换算。（ √ ） 29、 正等轴测图与斜二等轴测图的轴间角完全相同。（ × ） 30斜二等轴测图的画法与正等轴测图的画法基本相同，只是它们的轴间角和轴变形系数不同。（ √ ） 31、当两形体邻接表面相切时，由于相切是光滑过渡，所以切线的投影不画。√ 32、标注的尺寸不是定位尺寸就是定形尺寸。× 33、外螺纹的牙顶圆投影用粗实线表示，内螺纹的牙顶圆用细实线表示。√ 34、在剖切平面通过螺杆的轴线时，对于螺栓、螺母均按剖切绘制。而螺柱、垫圈、螺钉均按未剖绘制。× 35、在零件图中，不可见部分一般用虚线表示（ √ ） 36、在零件图中，必须画出主视图，其他视图可以根据需要选择（ √ ） 37、零件图的主视图应选择稳定放置的位置（ √ ） 38、在零件图中主要尺寸仅指重要的定位尺寸（ × ） 39、主要尺寸要直接注出，非主要尺寸可按工艺或是形体注出（ × ） 40、上、下偏差可正、可负、可为零（ √ ） 三． 补全视图中所缺的图线： 1、 2、

3、 4、 .

'. 5、 6、

7、 8 9、 10、 四、作图题： 1、补画主视图 2、补画俯视图 .

'. 3、 补画左视图 4、补画左视图

5、补画俯视图 6、补画俯视图 7、补画左视图 8、补画俯视图

9、补画左视图 10、补画左视图 五、 读零件图回答问题： （一）看懂轴的零件图，并回答问题： . '. 1、本图使用了哪些表达方法？ 2、哪些表面粗糙度要求最高，哪些表面最低？

3、看图说明下列形位公差和尺寸标记的含义： （二）、读泵轴零件图并填空： .

'. 1．泵轴零件图共采用了____个图形，其中泵轴零件的主要结构用_____视图表达。可以看出该轴由三段同轴的________组成；左面轴段上有____尺寸的孔，它们的相对位置尺寸是_____mm。 2．中段轴颈上开有一个_____，其结构形状用 __________图进行表达，其长度尺寸为______mm，宽度尺寸为_______mm，深度尺寸为______mm，三个尺寸中公差值最小的是____ 尺寸，其表面粗糙度值为_________(注写单位)。 3．中间段轴的砂轮越程槽和右侧的螺纹退刀槽分别用______局部放大图_______表达，采用的比例_______为，意指______________图是____________图的_____倍。 4．右侧轴段的公称直径为_______mm，上偏差________mm，下偏差________mm，公差______。 5．键槽的两个侧面注有______________项目的位置公差要求，其基准要素是_______________________。 （三）看懂导套的零件图并填空。 1、 导套零件的材料为 20 ，画图比例为 2:1 ，主视图采用的是 半 剖视图。

2、的基本尺寸为 35 ，基本偏差是 +0.034 ，最大极限尺寸是+0.050 ,最小极限尺寸是 35.034 ,公差是 0.016 。 3、导套表面粗糙度要求最高的表面是 Φ22 +0.021 ，代号为 。 4、越程槽3×0.5表示槽宽 3 ，槽深 0.5 ，槽的定位尺寸为 28 。 5、直径为∅38圆柱长为 42 ，其表面粗糙度的代号为 。 6、直径为∅23的孔左端倒角为 1×45˚ 。 7、说明图中下列形位公差的意义:

被测要素为 外圆柱面 。基准要素为 Φ22 +0.021 内孔 轴线 。公差项目为 径向圆跳动 ，公差值为 0.005 。

0.4 6.3

合集下载

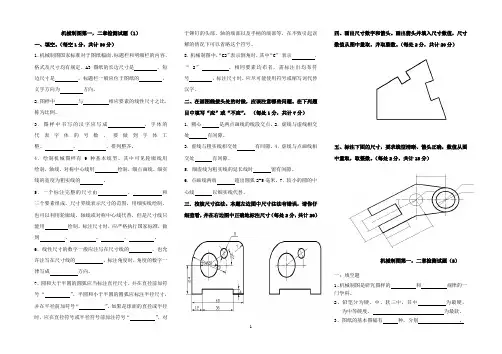

机械制图第一,二章检测试题 (2)

机械制图第一,二章检测试题 (2)

机械制图第一，二章检测试题（1）一、填空。

（每空1分，共计30分）1．机械制图国家标准对于图纸幅面、标题栏和明细栏的内容、格式及尺寸均有规定。

A3图纸的长边尺寸是，短边尺寸是，标题栏一般应位于图纸的，文字方向为方向。

2．图样中与相应要素的线性尺寸之比，称为比例。

3．图样中书写的汉字应写成，字体的代表字体的号数，要做到字体工整、、、排列整齐。

4．绘制机械图样有9种基本线型。

其中可见轮廓线用绘制，轴线、对称中心线用绘制，细点画线、细实线的宽度为粗实线的。

5．一个标注完整的尺寸由、和三个要素组成。

尺寸界线表示尺寸的范围，用细实线绘制，也可以利用轮廓线、轴线或对称中心线代替，但是尺寸线只能用绘制。

标注尺寸时，应严格执行国家标准，做到、、、。

6．线性尺寸的数字一般应注写在尺寸线的，也允许注写在尺寸线的，标注角度时，角度的数字一律写成方向。

7．圆和大于半圆的圆弧应当标注直径尺寸，并在直径前加符号“”，半圆和小于半圆的圆弧应标注半径尺寸，并在半径前加符号“”。

如果是球面的直径或半径时，应在直径符号或半径符号前加注符号“”，对于铆钉的头部、轴的端部以及手柄的端部等，在不致引起误解的情况下可以省略这个符号。

8．机械制图中，“C2”表示倒角时，其中“C”表示，“ 2”。

相同要素均布者，需标注出均布符号，标注尺寸时，应尽可能使用符号或缩写词代替汉字。

二、在画图线接头处的时候，应该注意哪些问题。

在下列题目中填写“应”或“不应”。

（每处1分，共计7分）1．圆心是两点画线的线段交点。

2．虚线与虚线相交处有间隙。

3．虚线与粗实线相交处有间隙。

4．虚线与点画线相交处有间隙。

5．细虚线为粗实线的延长线时留有间隙。

6．点画线两端超出圆弧2-5毫米。

7．较小的圆的中心线以细实线代替。

三．校核尺寸注法。

本题左边图中尺寸注法有错误，请你仔细查看，并在右边图中正确地标注尺寸（每处2分，共计20）四、画出尺寸数字和箭头。

画出箭头并填入尺寸数值，尺寸数值从图中量取，并取整数。

机械制图复习题(2013)

机械制图复习题(2013)

机械制图复习题第1部分填空题一．制图基础知识1．图纸的幅面分为幅面和幅面两类，基本幅面按尺寸大小可分为种，其代号分别为。

2．图纸格式分为和种，按照标题栏的方位又可将图纸格式分为和两种。

3．标题栏应位于图纸的，一般包含以下四个区：、、、，标题栏中的文字方向为。

4．比例是指图中与其之比。

图样上标注的尺寸应是机件的尺寸，与所采用的比例关。

5．常用比例有、和三种；比例1：2是指是的2 倍，属于比例；比例2：1是指是的2倍，属于比例。

6．图时应尽量采用比例，需要时也可采用或的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的。

7．图样中书写的汉字、数字和字母，必须做到，汉字应用体书写，数字和字母应书写为体或体。

8．字号指字体的，图样中常用字号有号四种。

9．常用图线的种类有等八种。

10．图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界线用画出，对称中心线和轴线用画出。

虚线、细实线和细点划线的图线宽度约为粗实线的。

11．图样上的尺寸是零件的尺寸，尺寸以为单位时，不需标注代号或名称。

12．标注尺寸的四要素是、、、。

13．尺寸标注中的符号：R表示，φ表示，Sφ表示，t表示， C表示。

14．标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。

角度的尺寸数字一律按位置书写。

当任何图线穿过尺寸数字时都必须。

15．斜度是指对的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向。

16．锥度是指与的比，锥度用符号表示，标注时符号的锥度方向应与所标锥度方向。

17．符号“∠1：10”表示，符号“ 1：5”表示。

18．平面图形中的线段可分为、、三种。

它们的作图顺序应是先画出，然后画，最后画。

19．平面图形中的尺寸，按其作用可分为和两类。

二．投影理论1．投影法分为投影法和投影法两大类，我们绘图时使用的是投影法中的投影法。

2．当投射线互相，并与投影面时，物体在投影面上的投影叫。

机械制图复习题

机械制图复习题

3、同一零件各剖视图的剖面线方向间隔。
4、基本视图一共有个，名称为：、、、、、。
5．剖视图的标注包括三部分内容：、、。
6．省略一切标注的剖视图，说明它的剖切平面通过机件的。
二、选择题
1、下列局部剖视图中，正确的画法是。
A BC D
2、下列四组视图中，主视图均为全剖视图，其中的主视图有缺漏的线。
3、在半剖视图中，剖视图部分与视图部分的分界线为：（ ）
7、为了将物体的外部形状表达清楚，一般采用（）个视图来表达。
A、三 B、四 C、五
8、三视图是采用（）得到的
A、中心投影法 B、正投影法 C、斜投影法
9、当一个面平行于一个投影面时，必与另外两个投影面（）。
A、平行 B、垂直 C、倾斜
10、当一条线垂直于一个投影面时，必与另外两个投影面（）。
A、平行 B、垂直 C、倾斜
12、下列尺寸正确标注的图形是( )。
