第四章排放检测用底盘测功机我国发布了GB 18285-2005及GB 3847-2005, 给出了点燃式发动机稳态工况法（ASM）、简易瞬态工况法(VMAS)、压燃式发动机汽车加载减速法（Lug Down）等排放加载检测方法。

在加载测量车辆排放性能时，需用到底盘测功机。

排放检测用底盘测功机主要依据标准：GB 18285-2005《点燃式发动机汽车排气污染物排放限值及测量方法》、GB 3847-2005《车用压燃式发动机和压燃式发动机汽车排气烟度排放限值及测量方法》、HJ/T 291-2006 《汽油车稳态工况法排气污染物测量设备技术要求》、HJ/T 290-2006 《汽油车简易瞬态工况法排气污染物测量设备技术要求》、HJ/T 292-2006《柴油车加载减速工况法排气烟度测量设备技术要求》。

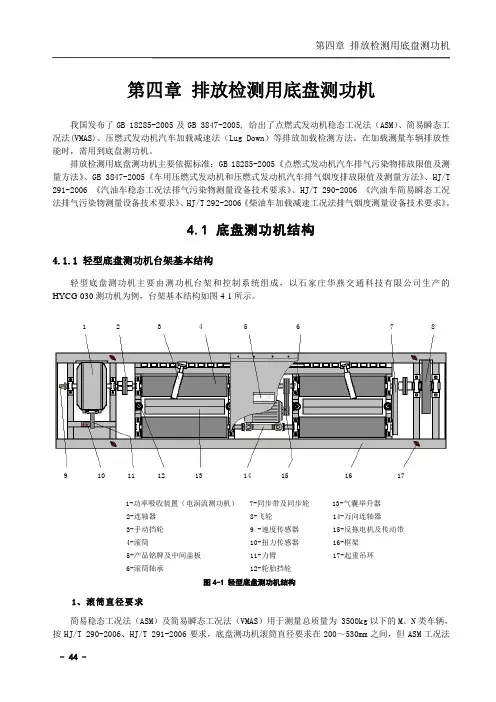

4.1 底盘测功机结构4.1.1 轻型底盘测功机台架基本结构轻型底盘测功机主要由测功机台架和控制系统组成，以石家庄华燕交通科技有限公司生产的HYCG-030测功机为例，台架基本结构如图4-1所示。

1 2 3 4 5 6 7 89 10 11 12 13 14 15 16 171-功率吸收装置（电涡流测功机） 7-同步带及同步轮 13-气囊举升器2-连轴器 8-飞轮 14-万向连轴器3-手动挡轮 9 -速度传感器 15-反拖电机及传动带4-滚筒 10-扭力传感器 16-框架5-产品铭牌及中间盖板 11-力臂 17-起重吊环6-滚筒轴承 12-轮胎挡轮图4-1 轻型底盘测功机结构1、滚筒直径要求简易稳态工况法（ASM）及简易瞬态工况法（VMAS）用于测量总质量为 3500kg以下的M、N类车辆，按HJ/T 290-2006、HJ/T 291-2006要求，底盘测功机滚筒直径要求在200～530mm之间，但ASM工况法机动车检测培训教材（原理篇）功率加载模型是按218mm直径为例给出的；HJ/T 292-2006对轻型压燃式发动机汽车的加载减速法测量用测功机，滚筒直径要求为（216±2）mm, 因此为兼顾点燃式发动机及压燃式发动机汽车工况法检测需要，一般滚筒直径都选在216mm～218mm之间。

第四章:汽车主要总成与零部件试验 功率测试方法：稳态测功（有负荷测功），动态测功（无负荷测功或无外载测功） 三种测功器：水力测功器，电力测功器，电涡流测功器，测功器能测出发动机的转速和功率。 无负荷测功可分为两类：测定瞬时角加速度的方法测量瞬时加速功率；测定加速时间的方法 测量平均加速功率。 检测单缸功率的方法是：先测出发动机整机功率，再测出某缸断火情况下的发动机功率，两 功率之差即为断火之缸的功率。（ 在进行单缸断火试验时，断火时间不宜过长，因为没有燃 烧的燃油进入气缸，会冲刷掉气缸壁上的油膜，造成润滑不良，加速气缸的磨损）单缸断火 的具体测试方法有两种：测试功率的变化和测试转速的变化。气缸数越多，单缸断火后转速 下降值就越小。 转向轮定位值的要求：转向后能自动回正，保持汽车稳定的直线行驶能力。前轮定位值要满 足有关技术条件的规定。转向轮的横向侧滑量不大于 5m/km 转向轮侧滑产生的原因：转向轮外倾角和前束配合适当，外张力等于内张力，相互抵消，转 向轮保持正直方向行驶，转向轮做无横向滑移，在使用过程中，转向轮外倾角和前束发生变 化，两参数的平衡被破坏，转向轮边滚边滑，转向轮做横向滑移。 离合器热负荷测定试验：目的是确定模拟汽车起步工况下，离合器平均结合 1 次的滑磨功及 连续起步时的发热情况。 滑磨功是指离合器在滑磨过程中有多少机械能变成热能。离合器滑磨功越大，意味着变成热 能的量值越大，即离合器摩擦副的发热和磨损也就越严重。 防粘着试验目的：用于测定离合器总成在恒温、恒湿环境中放置一定时间后，在压紧元件无 作用力的状态下，离合器主、从动部分之间的分离力或分离转矩，以评价离合器的耐锈蚀、 抗粘着性能。 自动变速器台架性能试验：测定传动状态下各变速挡性能的一般性能试验，测定在发动机节 气门全开状态下的转矩性能试验，测定定速行驶时道路负载性能试验，测定逆驱动时的惯性 行驶性能试验，测定输出轴无负载状态时各变速挡损失转矩的无负载损失试验。 第五章 1 动力性试验：滑行试验;车速试验,加速性能试验,爬坡试验,牵引性能试验。 2 滑行试验目的：检查汽车底盘技术状况和调整状况，测定汽车道路行驶阻力。 3 滑行阻力包括滚动阻力、空气阻力和传动系的摩擦阻力等。滑行阻力系数的测定通常采用 定距离测定法、定初速度测定法和负荷拖车测定法。 4 最低稳定车速是指最低的能稳定行驶的车速，该车速能保证汽车在急速踩下油门踏板时， 发动机不应熄火，传动系不应抖动，汽车能够平稳不停地加速，且对应的发动机转速不得下 降。 5 车速仪:测量并记录汽车行驶过程的速度、时间和位移的仪器称为车速测量仪,常见车速测 量仪：第五轮仪,光电式车速测量仪,GPS 定位车速测量系统. 6 第五轮仪工作原理 试验时，五轮仪固定在试验车尾部或侧面，当其随汽车运动而转动时，磁电传感器由于齿圈 的齿顶、齿谷的交替变化，产生电脉冲，脉冲数量与齿数成比例。 传递系数:脉冲数与汽车行驶距离成正比，脉冲频率与车速成正比，这一比例关系是一个常 量. 7 五轮仪使用注意事项：a 试验过程中要求第五轮必须时刻与地面接触，不能出现打滑，因 而限制了试验道路种类的选择范围，不利于非公路车辆对应试验的实施。b 由于设备精度限 制，这种接地式车速仪不能进行大于 180km/h 的车速测量。c 设备体积相对较大，不利于携 带，仪器安装的便捷性也不好，目前已较少使用.

⑴光接受箱：装有光学系统的
全部部件。
⑵上下回转机构：
①光接受箱作上下回转； ②光接受箱作左右回转。 2 立柱和底座 ①支承光接受箱； ②使光接受箱在水平方向（沿 导轨）作左右移动。 ； ③使光接受箱在垂直方向（沿 立柱）作上下移动。
显示面板
按键 光接收箱
方立柱
追光装置 圆立柱
底箱
（1）光接受箱结构 ①大透镜：对前照灯的光束进行会聚。 ②半反射镜：将会聚后的光束分成二路，一路到达光
F=a+Bv
⑵消除系统误差，改善设备或测量系统的正 确
度。 二、检定 ⑴评定计量器具的计量性能，确定计量器具
是 否符合法定要求。 三、标定与检定区别 1、目的不同； 2、实施时间不同； ⑴标定时间
检测设备修理后； 新购设备在使用前； 固定式检验设备在移装后； 日常设备检查或者设备期间核查发现有异常时； 每次设备检定前。 ⑵检定时间 按周期进行，（每年一次）； 以下特殊情况下要重新进行检定。 ①检测设备修理后； ②新购设备在使用前； ③固定式检验设备在移装后； ④日常设备检查或者设备期间核查发现有异常时。
②差动变压器式。
第二节 侧滑检验台保养 一、保养内容 1、每天
使用前清除检验台盖板、滑板上的油水、泥、砂 等杂物，检查活动滑板运动是否灵活。 2、每三月 ⑴检查联杆机构的工作状态，各接触部位不得有移 动和窜动等不良现象。 ⑵检查测量机构的杠杆及回位情况，如果杠杆动作 不够灵活，需进行清洁与润滑。 ⑶调整回位弹簧拉力。
第二章 侧滑检验台
第一节 侧滑检验台结构 一、侧滑检验台的结构 （一）双板联动侧滑检验台组成: 1 机械部分； 2 电气部分；
1 机械部分
⑴滑板；
⑵联动机构；
⑶回零
