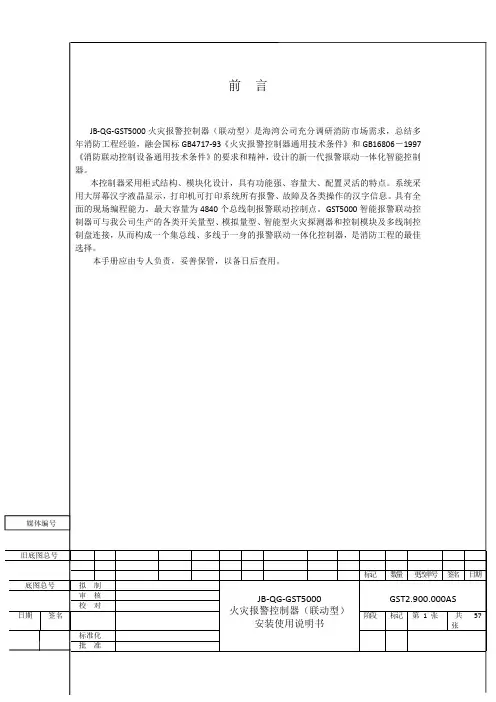

GST5000型火灾报警控制器2.

GST500/GST5000火灾报警控制器（联动型）结构及配置说明

1.1 控制器结构及典型配置方式概述

GST500/GST5000系列控制器的典型配置包括：控制器主机、智能手动消防启动盘，直接控制盘。其中控制器主机包括：母板、主板、回路板、485通讯板、232通讯板等功能扩展板。

JB-QG/QT-GST5000采用柜式和琴台式结构，控制器最多支持20个总线回路共计4840个总线制报警联动控制点，配接GST-LD-D02智能电源盘提供联动24V电源；JB-QB-GST500控制器采用壁挂式结构，最多支持2个总线回路共计484个总线制报警联动控制点，控制器不提供联动24V电源，需要外配电源箱作为联动24V电源。

本控制器集报警、联动于一体，可完成探测报警及消防设备的启/停控制。

GST500/GST5000控制器外观示意图及内部结构图如图2-1~2-5所示（具体的内部连接线见“附录六 整机内部接线示意图”）。

图2-1

上图说明： ①液晶屏 ②打印机 ③智能手动消防启动盘 ④直接控制区 ⑤显示操作区

图2-2

上图说明：

① 主机 ②智能手动消防启动盘 ③直接控制盘

④ 封板（可按需配置单元） ⑤智能电源盘

图2-3

上图说明:

①显示及操作部分 ②智能手动消防启动盘 ③直接控制盘面板 ④扬声器

⑤控制箱 ⑥总线滤波器 ⑦滤波板 ⑧输出板

⑨电源 ⑩变压器 11电源滤波器 蓄电池

图2-4

上图说明:

①显示及操作部分 ②控制箱 ③智能手动消防启动盘

④直接控制盘 ⑤智能电源盘 ⑥封板

⑦滤波器 ⑧蓄电池 ⑨电源部分

图2-5

上图说明:

①直接控制盘 ②显示及操作部分 ③智能手动消防启动盘

④控制箱 ⑤智能电源盘 ⑥封板

⑦蓄电池 ⑧滤波器 ⑨电源部分

1.2 GST500/GST5000控制器主机结构说明

1.2.1 按键及面板设置说明

以柜式GST5000控制器的按键及面板为例说明。 主控面板分：液晶显示屏、指示灯区、时间显示、键盘及打印机五部分（如图2-6）。

图2-6

指示灯及按键说明：

火警灯：红色，此灯亮表示控制器检测到外接探测器处于火警状态，具体信息见液晶显示。控制器进行复位操作后，此灯熄灭。

监管灯：红色，此灯亮表示控制器检测到了外部设备的监管报警信号，具体信息见液晶显示。控制器进行复位操作后，此灯熄灭。

屏蔽灯：黄色，有设备处于被屏蔽状态时，此灯点亮，此时报警系统中被屏蔽设备的功能丧失，需要尽快恢复，并加强被屏蔽设备所处区域的人工检查。控制器没有屏蔽信息时此灯自动熄灭。

系统故障灯：黄色，此灯亮，指示控制器处于不能正常使用的故障状态，以提示用户立即对控制器进行修复。

主电工作灯：绿色，当控制器由主电源供电时，此灯点亮。

备电工作灯：绿色，当控制器由备电供电时，此灯点亮。

故障灯：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障，或控制器本身出现故障，具体信息见液晶显示。除总线短路故障需要手动清除外，其他故障排除后可自动恢复，所有故障排除或控制器进行复位操作后，此灯熄灭。

启动灯：红色，当控制器发出启动命令时，此灯点亮，若启动后控制器没有收到反馈信号，则该灯闪亮，直到收到反馈信号。控制器进行复位操作后，此灯熄灭。

反馈灯：红色，此灯亮表示控制器检测到外接被控设备的反馈信号。反馈信号消失或控制器进行复位操作后，此灯熄灭。 自动允许灯：绿色，此灯亮表示当满足联动条件后，系统自动对联动设备进行联动操作。否则不能进行自动联动。

自检灯：黄色，当系统中存在处于自检状态的设备时，此灯点亮；所有设备退出自检状态后此灯熄灭；设备的自检状态不受复位操作的影响。

延时灯：红色，此灯亮表示系统中存在延时启动的设备，具体信息见液晶显示。所有延时结束或控制器进行复位操作后，此灯熄灭。

喷洒允许灯：绿色，控制器允许发出气体灭火设备启动命令时，此灯亮。控制器禁止发出气体灭火启动命令时，此灯熄灭。

喷洒请求灯：红色，有启动气体灭火设备的延时信息存在或当控制器在喷洒禁止状态下有启动气体灭火设备的命令需要发出时，此灯亮。气体灭火设备启动命令发出后此灯熄灭。

气体喷洒灯：红色，气体灭火设备喷洒后，控制器收到气体灭火设备的反馈信息后此灯亮。

警报器消音指示灯：黄色，指示报警系统内的声光警报器是否处于消音状态。当警报器处于输出状态时，按“警报器消音/启动”键，警报器输出将停止，同时警报器消音指示灯点亮。如再次按下“警报器消音/启动”键或有新的警报发生时，警报器将再次输出，同时警报器消音指示灯熄灭。

声光警报器故障指示灯：黄色，声光警报器故障时，此灯点亮。

声光警报器屏蔽指示灯：黄色，系统中存在被屏蔽的声光警报器时，此灯点亮。

火警传输动作/反馈：红色，当控制器向火警传输设备传输火警信息后，该灯闪亮；若收到火警传输设备的反馈信号，则该灯常亮。

火警传输故障/屏蔽：黄色，当控制器和火警传输设备的连接线路故障或火警传输设备发生故障时，该灯闪亮，若控制器屏蔽了火警传输设备，则该灯保持常亮。

各操作键功能见第三部分《系统应用》。

1.2.2 控制器主机内部结构说明

柜式和琴台式GST5000控制器主机内部结构与壁挂式GST500控制器相似，不同处：柜式和琴台式GST5000控制器主机配有DC-DC变换模块；母板结构不同。

1、 柜式和琴台式GST5000控制器主机内部结构相同，以柜式GST5000控制器为例说明。

主机分为显示操作部分、控制部分两个单元，两者之间通过导线相连。

1）显示操作部分及控制部分结构如图2-7所示。

图2-7

上图接线说明：

① 开关板5V：两根，控制器开关板工作电源线。

② 打印机5V：两根，打印机工作电源线。

③ 液晶背光：两根，驱动液晶背光照明电源线。注意：此线为高压！

④ 液晶数据线：14根信号线。

⑤ 打印机数据线：26P扁平线信号线。

⑥ 开关板与主板连接线：26P扁平线信号线。

2）母板、主板、回路板、通讯板（232、485）结构说明见图2-8~2-9。

图2-8

ZAn、ZBn（n=1~20）：1～10回路的信号总线端子。

图2-9

每个回路板及通讯板上均设有1个代表个位的十进制编码开关和代表十位的插针设置开关，

其中短路块短路插针设置开关的第1和第2 针表示“0”，短路第2和第3 针表示

“1”， 短路第3和第4 针表示“2”。

编码开关和插针设置开关用于设置回路板及通讯板回路号，回路板为双回路板，编码开关设置的是第一回路号，第二回路号自动加一。通讯板号与回路板号可任意混编。

图例：回路板短路插针设置开关十位为0、编码开关个位为1，则第一回路号为1号，第二回路号为2号。

3）DC-DC变换模块其结构如图2-10所示。 图2-10

注意：当DC-DC变换模块的开关关闭时，总线控制24V并未关断，如需插拔主机箱内的线路板，请务必先关闭主、备电电源。

2、 壁挂式GST500控制器主机母板结构见图2-11。

图2-11

控制器母板结构说明，其安装在控制箱的背部，通过端子与AC-DC100W电源相连。母板上有四个回路插槽，可分别插主板、回路板、232通讯板及485通讯板。

XT4：与AC-DC100W电源相连。

XT7：与开关板相连。

1.3 GST500/ GST5000控制器电源系统说明 1、 柜式和琴台式GST5000控制器电源配置包括主、备电两部分，包括主机电源、DC-DC电源模块、变压器、蓄电池、智能电源盘等如图2-12所示；主机电源各端子说明如图2-13所示。主、备电电压为：

主电：AC 220V（5A）电压变化范围 ＋10%～－15%

备电：DC 12V/24Ah密封铅电池(四只)

图2-12

图2-13

2、 壁挂式GST500控制器电源配置说明

电源配置为主、备电两部分，包括AC-DC100W电源、电源盒（变压器、蓄电池等）等。主、备电供电电压分别为：

主电：AC 220V（5A）电压变化范围 ＋10%～－15%

备电：DC 12V/14Ah密封铅电池(两只)

电源系统配置如图2-14所示。

图2-14

1.4 智能手动消防启动盘结构说明

柜式、琴台式GST5000控制器的智能手动消防启动盘的结构和功能相同，并可以根据需要扩展智能手动消防启动盘，可采用GST-LD-SD128智能手动消防启动盘（结构说明见图2-17），替代LD-SD064A智能手动消防启动盘。壁挂式GST500控制器只装一块LD-SD064A智能手动消防启动盘。

1.4.1 LD-SD064A智能手动消防启动盘结构说明

LD-SD064A智能手动消防启动盘由两块32路手动盘构成及控制板的结构见图2-15~2-16。每块手动盘的每一单元均有一个按键、两只指示灯和一个标签。其中，按键为启/停控制键，如按下某一单元的控制键，则该单元的命令灯点亮（红色），并有控制命令发出，如被控设备响应，则回答灯点亮（红色）；若在启动命令发出10秒后没有收到反馈信号，则命令灯闪亮，直到收到反馈信号。用户可将各按键所对应的设备名称书写在设备标签上面，然后与膜片一同固定在手动盘上。

图2-15

图2-16

控制器每块回路板最多可接4块手动盘，每块手动盘板之间可通过控制板的XS1用10P的排线两两对应相连。

每块手动盘的地址可通过拨码开关进行设置：

1号手动盘的编码为1、6、8置ON，其它置OFF；

2号手动盘的编码为2、6、7置ON，其它置OFF；

3号手动盘的编码为3、5、8置ON，其它置OFF；

4号手动盘的编码为4、5、7置ON，其它置OFF。

1.4.2 GST-LD-SD128智能手动消防启动盘结构说明

GST-LD-SD128智能手动消防启动盘的外观示意图如图2-17所示，其用法与LD-SD064A智能手动消防启动盘相类似，请参照相关说明。

图2-17

控制器每块回路板最多可接2块GST-LD-SD128智能手动消防启动盘，手动盘之间可通过控制板的XS1用10P排线两两对应连接。将控制板插针X1用短路块将“1”端短接，该手动盘为1、2号手动盘；将控制板插针X1用短路块将“2”端短接，该手动盘为3、4号手动盘。
