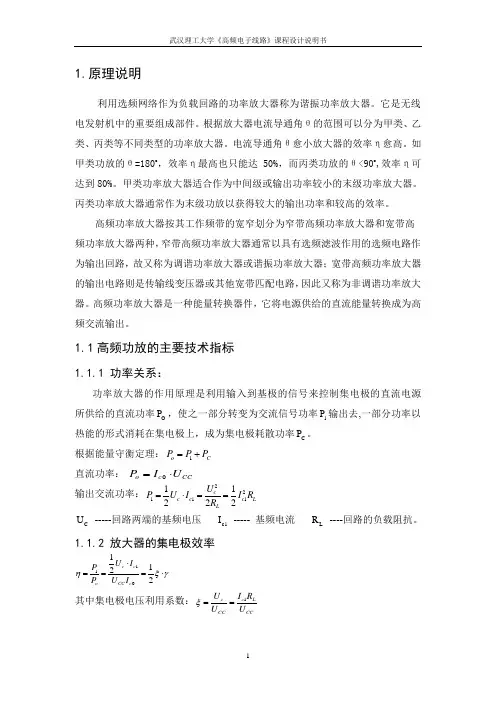

1.原理说明利用选频网络作为负载回路的功率放大器称为谐振功率放大器。
它是无线电发射机中的重要组成部件。
根据放大器电流导通角θ的范围可以分为甲类、乙类、丙类等不同类型的功率放大器。
电流导通角θ愈小放大器的效率η愈高。
如甲类功放的θ=180o ，效率η最高也只能达50%，而丙类功放的θ<90o ,效率η可达到80%。
甲类功率放大器适合作为中间级或输出功率较小的末级功率放大器。
丙类功率放大器通常作为末级功放以获得较大的输出功率和较高的效率。
高频功率放大器按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。
高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。
1.1高频功放的主要技术指标1.1.1 功率关系：功率放大器的作用原理是利用输入到基极的信号来控制集电极的直流电源所供给的直流功率O P ，使之一部分转变为交流信号功率1P 输出去,一部分功率以热能的形式消耗在集电极上，成为集电极耗散功率C P 。
根据能量守衡定理：1o C P P P =+直流功率： 输出交流功率：2211111222c c c c L L U P U I I R R =⋅== C U -----回路两端的基频电压 c1I ----- 基频电流 L R ----回路的负载阻抗。
1.1.2 放大器的集电极效率1101122c c o CC c U I P P U I ηξγ⋅===⋅ 其中集电极电压利用系数：1c c L CC CCU I RU U ξ== 0o c CCP I U =⋅波形系数：1100()()c c I I αθγαθ==为通角 θ 的函数；θ 越小γ越大。
1.1.3 谐振功率放大器临界状态的计算临界状态下，若已知电源电压Ucc ，BB U 三极管的参数C g ，'U BB ，设电压利用系数为 ξ，集电极的导通角为θ。
rfmos培训课程设计一、课程目标知识目标：1. 理解RFMOS（射频功率场效应晶体管）的基本原理与结构，掌握其主要参数和工作特性；2. 学会分析RFMOS在实际电路中的应用，并能解释其性能影响；3. 掌握RFMOS的驱动与保护方法，了解其在射频功率放大器设计中的关键作用。
技能目标：1. 能够运用所学知识，进行RFMOS器件选型，设计简单的射频功率放大器；2. 掌握实验操作技巧，通过实际操作，验证RFMOS的工作原理和性能；3. 培养学生查阅相关资料、自主学习和团队合作解决问题的能力。
情感态度价值观目标：1. 激发学生对电子元器件及电路设计的兴趣，提高对电子工程学科的认识和热爱；2. 培养学生严谨的科学态度，使其认识到技术发展对社会进步的重要性；3. 增强学生的环保意识，使其在设计过程中注重节能和减少环境污染。
课程性质分析：本课程为电子工程学科的专业课程，旨在帮助学生掌握RFMOS的基础知识，为后续的射频功率放大器设计及射频通信技术学习打下基础。
学生特点分析：学生为高年级本科生，具备一定的电子元器件和电路基础知识，具有较强的学习能力和实践操作能力。
教学要求：1. 结合实际应用，注重理论与实践相结合，提高学生的实际操作能力；2. 创设问题情境，引导学生主动探究，培养学生的创新意识；3. 注重团队协作，培养学生的沟通与协作能力。
二、教学内容1. RFMOS基本概念与原理：介绍RFMOS的定义、类型及其在射频功率放大器中的应用；分析RFMOS的工作原理，包括其导通与截止机制。
教材章节：第一章，1.1-1.3节2. RFMOS的主要参数与特性：详细讲解RFMOS的电气参数、热参数以及射频特性；分析参数对RFMOS性能的影响。
教材章节：第一章，1.4-1.6节3. RFMOS的驱动与保护：介绍RFMOS的驱动电路设计原理，包括驱动信号的要求、驱动电路的拓扑结构；讲解保护电路的设计，防止RFMOS损坏。
教材章节：第二章，2.1-2.3节4. 射频功率放大器设计：结合RFMOS特性，讲解射频功率放大器的设计方法；分析不同类型的射频功率放大器，并进行实例讲解。
射频技术的原理和应用1. 射频技术概述射频（Radio Frequency）是指在30Hz至300GHz的频率范围内的电磁波。
射频技术是一种基于电磁波的无线通信技术，广泛应用于无线通信、雷达、卫星通信等领域。
本文将介绍射频技术的基本原理和主要应用。
2. 射频技术原理射频技术的原理主要涉及三个方面：信号的产生、调制和传输。
下面将分别进行介绍。
2.1 信号的产生射频信号的产生可以通过振荡器来实现。
典型的振荡器包括LC振荡器和晶体振荡器。
振荡器会产生一个稳定的射频信号，作为无线通信系统中的载波信号。
2.2 信号的调制射频信号通常需要经过调制才能携带有用的信息。
调制是指将低频信号（基带信号）与射频信号进行合成，形成调制后的射频信号。
常见的调制方式有幅度调制（AM）、频率调制（FM）和相位调制（PM）。
2.3 信号的传输射频信号在传输过程中经常会经历功率放大、频率转换、滤波等处理。
功率放大器用于增加信号的功率，频率转换器用于将信号转换到其他频段，滤波器用于去除无用的频率成分。
3. 射频技术应用射频技术在各个领域都有广泛的应用。
以下是射频技术在通信、雷达和卫星通信中的应用示例。
3.1 通信领域•无线通信：射频技术是无线通信的基础，包括手机、无线局域网、蓝牙等无线通信系统都采用射频技术。
•广播电视：广播和电视信号的传输也是通过射频技术实现的，射频信号经调制后可以携带音频、视频等信息。
•雷达系统：雷达系统利用射频技术发送和接收高频信号，用于探测和跟踪目标。
3.2 雷达领域•航空雷达：航空雷达用于飞机导航和气象监测，通过接收和解析射频信号的回波，可以确定目标的位置和特征。
•雷达警报系统：射频技术可以用于开发雷达警报系统，用于监测可能的目标入侵或异常情况。
•科学研究：射频技术在天文学、地质学等科学研究中也有广泛应用，用于探测宇宙、地球的信号和数据。
3.3 卫星通信•卫星通信系统：卫星通信系统通过射频信号实现地面与卫星之间的通信，包括广播、电话、互联网等应用。
