JB-TT-JF999-BJB-TG-JF999-B火灾报警控制器消防联动控制器使用说明书V1.0安装、使用本产品前，请阅读使用说明书2020年8月目录第一章控制器特性 (3)第二章控制器主要功能 (4)第三章控制器操作界面 (5)第四章报警显示说明 (6)第五章控制器操作 (7)电源接线安全警示 (10)联系我们 (10)第一章控制器特性1.1控制器组成JB-TT(TG)-JF999-B型火灾报警联动控制器消防联动控制器（以下简称控制器），由显示控制盘MCU（高度5U）、LPU总线回路板、CCU直线控制盘（高度2U）、BCU总线控制盘（50点，高度3U）、BCU总线控制盘（90点，高度4U）、电源等几大部分组成。
其中：显示控制盘由显示控制板、键盘板等部分组成；CCU直线控制盘由直线控制板、直线端子板和直线接口盒等构成；电源由BYF-2710A 消防电源和备用电池组构成。
1.2控制器结构JB-TT(TG)-JF999-B火灾报警控制器消防联动控制器外形图：1.3技术特性线制：两总线，无极性；部件容量：每回路满载200点（探测部件与联动控制部件混编），15个楼层显示器；巡检周期：3秒；长线距离：1500米（截面积≥1.0平方毫米多股铜芯软线）；环境温度:-10℃～+50℃;环境湿度:≤95%外接电源:AC220V，50Hz备用电源：DC24V17Ah外型尺寸琴台机柜(双节)：1062mm（长）×900mm（宽）×1350mm（高）立式机柜：480mm（长）×550mm（宽）×1770mm（高）第二章控制器主要功能火灾报警现场探测部件探测到火灾、手动报警按钮按下等情况，控制器都将产生火灾报警。
报警时“火警”灯亮，并有火警声响（救火车声响），在液晶屏上显示火警地址、火警总数及后续火警信息。
如果满足联动关系且控制器处于自动允许状态，控制器会自动发出联动控制信号。
故障报警为了保证火灾报警的可靠性（避免漏报），在系统正常运行时，显示控制单元不断对现场所有的部件（包括其内部元器件）、报警总线、控制器内部的关键电路及电源进行检测，一旦有异常立即发出故障报警。
接听后按数字键1布防2撤防3监听99防区语音防盗报警系统使用说明书一、99防区语音防盗报警系统的组成与使用方法系统接线示意图布防、撤防平时主人在家时可按遥控器的“撤防”键撤防，主人离家外出锁好门后，按遥控器“布防”键设防，回家时先按遥控器“撤防”键撤防，开锁进门。
在晚上主人在家休息时，按“S”键，这时主机进入红外撤防状态，在这种状态下学习进红外防区的探测器被触发不报警。
（相当于关掉了红外防区）在主机上布防与撤防及红外撤防：布防：按“设防键”，再按“9”；撤防：按“设防键”，再按“0”；红外撤防：按主机的“设防键”，再按8紧急报警功能：当有紧急情况时，按下遥控器的：“紧急”键，系统立即进入紧急报警状态，警号鸣响并自动拨号呼叫。
或按主机的设防键，再按*键，系统立即进入紧急报警状态。
二、99防区语音防盗报警系统的系统设置接到报警后的处理方法：当警情发生后，主机会自动抢线拨打设置的电话号码，并根据设置鸣响警笛并语音提示报警的防区号，如果主人电话占线或不能接通，系统会转拨下一个报警电话，系统循环拨打三遍预设的电话号码。
收到报警电话后播放录音，用户可以不需要输入密码，按电话上的数字键对报警器进行远程控制。
如果20秒无按键操作，主机将会自动挂机退出。
1：布防2：撤防5：鸣响警号6：关闭警号7：打开现场监听8：关闭现场监听9：退出设置并挂机( 如果不按“9”号键就挂机，系统会自动拨打下一组电话号码)远程控制操作方法：远程控制操作方法可使用任何电话拨打主机所接报警器的号码，系统检测到你所设置的响铃次数后，会自动接通，听到提示音后，输入密码（主机出厂的密码为“1234”，密码错误会自动挂机），正确输入密码后可按电话上的数字键对系统进行远程控制。
如果20秒无按键操作，主机将会自动挂机退出。
1：布防2：撤防3：设置系统为有声报警4：设置系统为无声报警5：鸣响警号6：关闭警号7：打开现场监听8：关闭现场监听9：退出设置并挂机系统设置方法：1、设置报警电话号码：存储+ 组号（1-6）+*+ 电话号码+存储报警器最多可以设置6组电话号码，每组电话号码的长度不应超过31位数字。
火灾报警控制器
品牌：浦喆
1）液晶屏规格：240×160点，可同屏显示150个汉字信息
（2）控制器容量：a. 最大容量为242个地址编码点b. 可外接64台火灾显示盘；联网时最多可接32台其它类型控制器c. 30个直接手动操作总线制控制点d. 配置6路直接控制点
（3）线制：a. 控制器与探测器间采用无极性信号二总线连接 b.直接控制点与现场设备采用三线直接连接，其中COM为公共线，O和COM用于控制启停设备，I和COM用于接收现场设备的反馈信号，输出控制和反馈输入均具有检线功能c. 控制器与各类编码模块采用四总线连接（无极性信号二总线、无极性DC24V电源线）d. 控制器与火灾显示盘采用四总线连接（有极性通讯二总线、无极性DC24V 电源线）e. 与彩色CRT系统通过RS-232标准接口连接，最大连接线长度不宜超过15m。
（4）使用环境：温度：0℃～+40℃；相对湿度≤95%，不结露（5）电源：主电为交流220V 电压变化范围＋10%～－15%，内装DC12V 10Ah密封铅电池作备电（6）功耗≤25W。
火警报警控制器简单操作说明火警报警控制器简单操作说明1、概述火警报警控制器是一种用于检测和报警火灾的设备，它可以实时监测建筑物内的火灾风险，并及时发出警报以保护人们的安全。
本文档旨在提供火警报警控制器的简单操作说明，以帮助用户正确使用和维护设备。
2、控制器外观和组件2.1 外观描述：火警报警控制器外观通常为黑色或白色塑料箱体，上面有控制按钮、显示屏、指示灯等。
2.2 主要组件：2.2.1 控制按钮：用于开关设备、设置参数等。
2.2.2 显示屏：显示设备的状态、警报信息等。
2.2.3 指示灯：用于指示设备的工作状态，如供电、故障、报警等。
2.2.4 接口：用于连接其他设备、传输数据等。
3、控制器基本设置3.1 供电接口：将电源适配器连接到供电接口，确保设备有稳定的电源供应。
3.2 网络设置：根据实际需求，将控制器连接到网络。
3.3 参数设置：通过控制按钮和显示屏，设置控制器的参数，如检测敏感度、报警延迟等。
4、火灾检测和报警4.1 火灾检测方式：控制器可采用多种方式进行火灾检测，如烟雾探测器、温度传感器等。
4.2 报警方式：当探测到火灾风险时，控制器会通过声音、光线或网络等方式发出警报。
5、设备维护5.1 定期检查：定期检查设备的工作状态、电源连接和接口连接是否正常。
5.2 清洁保养：定期清洁设备表面，防止灰尘等污染影响设备效果。
5.3 故障处理：当设备出现故障时，及时联系售后服务，并按照服务人员的指示进行处理。
6、附件本文档附带以下附件供参考：- 火警报警控制器用户手册：详细介绍控制器的高级设置和部署方法。
7、法律名词及注释- 火灾风险：指火灾可能发生的可能性和潜在危害程度。
- 烟雾探测器：一种用于检测烟雾并发送警报的设备。
- 温度传感器：一种用于检测温度变化的设备。
火灾报警控制器通用技术条件火灾报警控制器是一种用于监测和控制火灾报警系统的设备。
它能够检测火灾信号，并发出警报，以便及时采取适当的应对措施，保障人员和财产的安全。
为了确保火灾报警控制器的正常工作和可靠性，以下是一些通用技术条件。
1. 灵敏度和准确性：火灾报警控制器应具有高灵敏度和准确的火灾检测能力，能够及时发现火灾信号，并能够区分火灾信号和其他干扰信号，如烟雾、蒸汽、灰尘等。
2. 可靠性和稳定性：火灾报警控制器应具有稳定的工作性能，能够长时间持续工作，不易受外界环境的干扰和影响。
它应具有自我诊断和故障检测功能，能够自动检测和报警系统的故障，并及时采取措施修复。
3. 多功能性：火灾报警控制器应具备多种功能，如火灾报警、火灾指示、火灾联动控制等。
它还可以与其他安全设备和系统集成，如自动喷水系统、排烟系统等，实现火灾应急响应和控制。
4. 高可靠性和可扩展性：火灾报警控制器应具有高可靠性，能够在各种环境条件下正常工作，包括高温、低温、潮湿等。
同时，它应具有可扩展性，能够根据实际需求进行扩展和增加功能。
5. 兼容性：火灾报警控制器应具有良好的兼容性，能够与不同厂家、不同规格的火灾探测器、火灾报警设备和其他监控设备无缝连接和协同工作。
它还应提供标准化的通信接口，方便与其他系统进行数据交换和集成。
6. 易安装和维护：火灾报警控制器应设计为易于安装和维护的设备，能够快速安装和调试。
它还应提供友好的用户界面和操作方式，方便用户进行配置和管理。
综上所述，火灾报警控制器作为火灾报警系统的核心设备，具有多项技术要求。
只有具备高灵敏度、准确性、稳定性、可靠性、多功能性、可扩展性、兼容性和易安装维护性等条件，才能有效地提升火灾报警系统的运行效果和可靠性，保护人员和财产的安全。
火灾报警控制器通用技术条件的完备性和可靠性是确保火灾报警系统有效运行的关键要素。
下面将进一步分析和探讨这些条件。
7. 可视化和远程监控：火灾报警控制器应提供可视化的显示界面，能够清晰、直观地显示火灾探测器的状态和报警信息。
JB-TT-JF999火灾报警控制器消防联动控制器使用说明书V1.1安装、使用本产品前，请阅读使用说明书2019年10月电源接线安全警示本机使用AC220V,50HZ交流电，电源接线端子位于机柜底部。
使用前需用钥匙打开机柜门，按端子标识接好市电。
接线前请确认已切断相关电源，接线时注意火线、零线、地线严禁接错，具体操作步骤：1．用钥匙打开机柜门；2．取下接线端子的塑料护盖。
3．按照端子所标的标志连接电源线。
4．扣好接线端子的塑料护盖。
5．装上电源端子保护盖板。
6．扎线固定电源电缆。
在琴台底部设有专用机柜接地柱，以确保安全，建议以≥2.0平方毫米的多股铜芯软线接入接地电阻小于2欧的大地接地桩。
危险：没有正确可靠的保护接地有可能造成机壳带电，有电击危险。
目录电源接线安全警示 (1)第一章控制器的特点 (4)第二章控制器特性 (5)2.1控制器组成 (5)2.2控制器结构 (5)2.3技术特性 (5)第三章控制器主要功能 (6)第四章安装调试步骤 (7)4.1系统设计要求 (7)4.2现场调试 (7)第五章报警显示说明 (8)5.1控制器正常监视状态 (8)5.2控制器报火警 (8)5.3控制器联动输出 (8)5.4控制器报故障 (9)5.5控制器报屏蔽 (11)5.6控制器声光指示 (11)第六章控制器操作 (12)6.1查询操作 (16)6.1.1 查询注册地址 (16)6.1.2 查询屏蔽部件 (17)6.1.3 查询系统配置 (17)6.1.4 查询联动编程 (18)6.1.5 查询总线盘地址对应关系 (18)6.1.6 查询直线控制盘登记及故障检测 (19)6.1.7 查询历史记录 (19)6.1.8 查询组网控制器 (20)6.1.9查询汉字注释信息 (21)6.2测试操作 (21)6.2.1 探测器模拟曲线 (22)6.2.2 回路状态信号浏览 (22)6.2.3 现场部件数据查询 (23)6.2.4 回路部件状态信号值 (24)6.2.5 现场部件类型状态 (24)6.2.6 用户密码及授权管理 (24)6.2.7 监管信息（控制器没有监管功能） (25)6.2.8 故障信息 (25)6.3设置操作 (26)6.3.1 设置时间 (26)6.3.2 设置部件屏蔽 (27)6.3.3 开关打印机 (27)6.3.4 打印历史记录 (28)6.3.5 设置手动控制状态 (28)6.3.6 控制器自检 (29)6.3.7 设置手动启停设备 (29)6.3.8设置警铃广播轮响间 (29)6.4安装操作 (30)6.4.1 自动登记操作 (30)6.4.2 地址手动登记 (31)6.4.3 设置联动编程 (31)6.4.4 设置总线控制盘联动部件编程 (32)6.4.5 设置汉字注释信息 (32)6.4.6 设置本机地址 (33)6.4.7 设置直线控制盘登记及故障检测 (33)6.4.8 设置组网模式 (34)6.5系统信息操作 (34)6.5.1 系统配置 (35)6.5.2 清除处理 (35)6.5.3 设置密码 (36)6.5.4 设置语言 (37)6.5.5 运行模式 (37)6.5.6 设置组网控制器配置 (38)6.5.7 单元板卡信息 (38)6.6CCU直线控制盘操作 (39)6.7BCU总线控制盘操作 (39)第七章联动编程语句语法规则 (40)第八章控制器打印机的安装与使用 (43)附录一汉字机内码表 (44)第一章控制器的特点1.两总线无极性，采用电子编码技术。

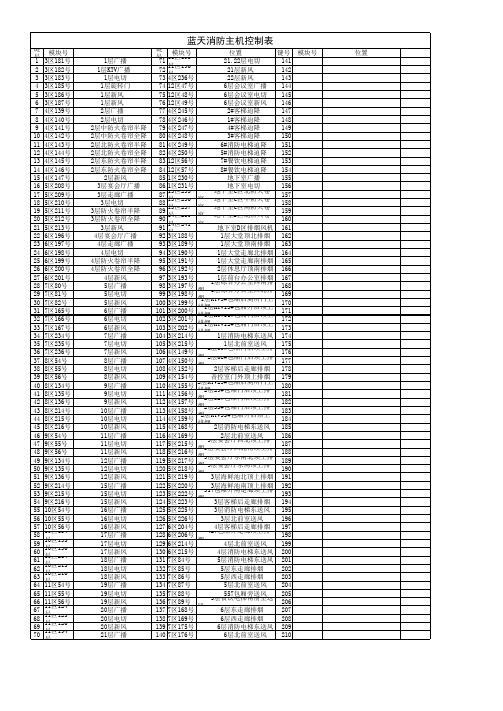

用户使用手册一概述JB-TB-3100A型通用火灾报警控制器（联动型）是本公司在原有的JB-TB-3100型火灾报警控制器的基础上最新开发研制的集火灾报警和消防联动于一体的消防控制设备，目前已通过国家消防电子产品质量监督检测中心分别按GB4717-93《火灾报警控制器通用技术条件》和GB16806-97《消防联动控制器通用技术条件》两种标准检验合格的产品，并取得了国家消防产品质量认证委员会颁发的ISO9001质量认证证书。
它主要的优点在于集火灾报警与消防联动于一体，火灾报警信号触发部件（火灾探测器、手动报警按钮、信号输入模块）与消防联动控制模块共享总线（复合总线），从而使得系统设计、布线、施工非常方便。
该控制器既可单独作为火灾报警控制器使用（无联动要求时）也可单独作为消防联动控制器使用（无火灾报警要求时），是专门为各类型建筑物提供完善报警及消防联动控制的理想设备。
本控制器采用大屏幕、高清晰且自带夜光的液晶显示屏以中文作为所有信息的显示窗口，给用户以一个简单明了、操作方便的人机界面。
本控制器以壁挂式为基本型，可按工程的实际情况及用户的需要制作成立柜式或落地钢琴台式结构的外型。
作为区域报警控制器使用时，报警容量基本型壁挂式结构从一个回路127点扩展到四个回路508点，立柜或落地钢琴台式结构可扩展到80个回路10160点。
作为集中报警控制器使用时可带1～20台JB-TB-3100A型通用火灾报警控制器或1～80台JB-QB-3100型区域火灾报警控制器。
二特点◆大屏幕汉字液晶屏显示。
◆全中文菜单操作。
◆探测器的状态曲线显示。
◆1～4种报警模式可选，可以适应各种环境。
◆探测器的测试功能。
◆黑匣子功能。
◆支持探测器隔离功能。
◆二次编码、房号转换功能，支持汉字输入。
◆联动关系现场编程。
◆真正的总线制（二总线），探测器与控制模块共线。
◆带有六组可编程的多线制输出控制接点，对重要的消防设备控制。
◆标准232-C及485通讯口，具有异地联网及远程通信能力。
三 主要技术参数主电源： AC 187~242V ，50Hz ； 副电源： DC 24V ，6.5AH ；功耗： 监视态 ≤ 2.4W ，报警态 ≤10W （4回路以下）； 监视电流： ≤350mA(报警总线4回路满负载时)；监视容量：区域方式时：n ⨯（127个报警地址+30个联动地址）n=1、2、3、4， 集中方式时：20台JB-TB-3100A 型或80台JB-QB-3100型区域报警控制器；巡检周期： ≤10秒(在情况异常时单点连续查询)； 信号传输距离： ≤1500米；布线方式： 二总线制有极性:P —正极 L —负极； 外控接点： K1、K2（设在控制器内，与控制模块无关）； 接点容量：DC30V 7A ， AC220V 7A ；6组直接输出外控接点：C1-、C1+；C2-、C2+；C3-、C3+；C4-、C4+；C5-、C5+；C6-、C6+ （与QK3100型切换控制器或RM3100C 型控制模块配合使用）；环境温度： 0～+55︒C ； 相对湿度： ≤95%；外形尺寸： 430⨯610⨯110（宽⨯高⨯厚）； 安装形式： 壁挂式； 重量：约15Kg 。
四 结构与安装JB-TB-3100A 型通用火灾报警控制器(联动型)在实际工程使用中通常有四类系统使用方式：使用方式系统构成结构型式订货号区域报警控制器n ⨯（127个报警地址+30个联动地址）n=1、2、3、4壁挂式LT3204、LT3205n ⨯（127个报警地址+30个联动地址）n=1、2⋯⋯80台式或立柜式 LT3206、LT3207 消防联动控制器120个联动点，60个广播点 台式或立柜式 LT3206 回路扩展型区域火灾报警控制20⨯4⨯127=10160个报警地址台式或立柜式LT3207 集中火灾报警控制器一台集中报警控制器、1～20台区域报警控制器（*） 台式或立柜式LT3208(*)：20台JB-TB-3100A 型通用火灾报警控制器作为区域报警方式使用时可带20⨯4⨯127=10160个报警地址。
若区域报警控制器选用JB-QB-3100型时，最多可带80台区报。
用户使用手册1 壁挂式结构1．1面板布局及安装尺寸采用壁挂式结构的控制器，内部设有6.5AH 全密封免维护蓄电池。
结构紧凑、布局合理、外形美观。
控制器外形见图1及面板布局见图1a ，内部结构见图2。
其订货号为LT3204、LT3205可选。
PRINTJB-TB-3100A 型通用火灾报警控制器(联动型)430110610功能键数字键控制键翻屏键复位键消声键状态指示灯门锁FIRE ALARM CONTROLLER图1 控制器外形图注意事项:1.控制器的使用必须由专人负责。
2.控制器的使用者必须通过专业培训。
F1F2F4F3F5F7F6F8123467859启动 停止RUNSTOPRESETSILENCE复位消音火 警FIRE 自 /手A/H 消 音电 源POWER故 障FAULT隔 离BPF.MPF.《《欢迎使用蓝天电子系列产品1999/12/08 09:11:30正在运行中...电话:(0510)3311597江苏无锡蓝天电子有限公司研制控制1控制2控制6控制3控制4控制5图1a 控制器面板布局图用户使用手册机箱喇叭主板接线柱进线孔滤波器变压器蓄电池大门中门液晶显示屏I/O 多功能板打印机图2 控制器内部结构图1．2 安装火灾报警控制器应设在有专人值班的房间或场所，并用随机附件胀紧螺丝紧固在墙上。
一般报警控制器的显示屏中线距地为1.5米左右，两边应留有大于0.5米的空间以便操作与维修。
报警控制器安装尺寸见图3。
图3 控制器安装尺寸用户使用手册2 台式、立柜式结构 2．1 面板布局及内部结构70126010707806502140CRT 彩色图形显示报警主机面板功率放大器或集中供电电源联动操作盘图4：台式火灾报警控制器外形及安装尺寸图采用台式结构的控制器，内部视报警容量及功能不同设有6.5AH~40AH 不等的全密封免维护蓄电池。
结构紧凑、布局合理、外形美观。
台式控制器外形及外形尺寸见图4，内部结构见图5。
立柜式的控制器的面板布局及安装尺寸见图6，其内部结构与台式结构相似,安装要求与台式结构相同,采用台式或立柜式结构的控制器订货号为LT3206、LT3207可选。
集中供电电源外接线端子联动控制板（一）联动控制板（二）电源控制板显示控制板主机及分机控制板图5 控制器内部安装结构（局部）用户使用手册JB-TB-3100AF1F5F2F6F3F7F4F8123456789««PRINT消防联动逻辑编程盘报警控制器POW3100型外控电源V 024VJB-LD-3100联动操作盘GK3100/30型消防广播控制器 DHZ3100/30型消防电话总机PA AMPLIFIRE Model A.151MBRIGHTSKY1800600400蓝天3100型消防报警控制装置图6：立柜式火灾报警控制器外形及安装尺寸图控制器上带有6组多线直接输出的外控接点，接入RM3100C 型远动控制模块或QK3100型切换控 制器中，即使在主机CPU 死机的情况下，也可通过控制器面板上6个对应的按键开关直接启动重要的消防设施，如消防泵、喷淋泵等。
2．2 安装及安装尺寸控制器应设在有专人值班的房间或场所，前后左右与墙壁间应保留0.8米以上的距离，以便 于设备的维护与检修；所有输入／输出导线均应从控制装置的下部引出；因为控制器在实际运 行过程中无振动现象发生，一般不会引起装置的移位，所以可以不用底脚螺丝固定。
用户使用手册3 外接线● 外接导线要求火灾报警控制器的外部连线：电源线（端子标号为24V 、GND ）应选用截面积不小于2.5mm 2的阻燃型铜芯导线，报警联动复合控制总线（端子标号为Pn 、L ）应选用截面积不小于1.0mm 2阻燃型双绞铜芯导线，通讯总线（端子标号为An 、Bn ）应选用截面积不小于1.0mm 2阻燃型铜芯导线，其余则选用截面积不小于1.5mm 2阻燃型铜芯的导线。
● 电气连线控制器按系统使用方式分5种系统构成，其外接线端子排列分别见图7、图8、图9、图10、 图11所示。
P2L DC+DC-L P4L P3B3A3GND ~28V ~28V K1K2CRT 通讯总线备用电源直流输入四回路报警 控制总线外控接点24V 交流28V 输入直流24V 输出P1L 三回路报警 控制总线二回路报警 控制总线一回路报警 控制总线GND24V GND 26V B1A1区域集中通讯总线B2A2火灾显示盘 通讯总线C1-C1+C2-C2+C3-C3+C4-C4+C5-C5+C6-C6+直接控制 接点1直接控制 接点2直接控制 接点3直接控制 接点4直接控制 接点5直接控制 接点6图7 区域报警控制器（联动型）外接线端子排列图（壁挂式）用户使用手册C1-C1+C2-C2+C3-C3+C4-C4+C5-C5+C6-C6+直接控制 接点1直接控制 接点2直接控制 接点3直接控制 接点4直接控制 接点5直接控制 接点6DC+DC-PnB3A3GND ~28V ~28V K1K2CRT 通讯总线备用电源直流输入n 回路报警控制总线 (n ≤80)外控接点24V 交流28V 输入直流24V 输出P1L 1回路报警控制总线GND24V GND 26V B1A1L 火灾显示盘或消防联动控制器通讯总线图8 区域报警控制器（联动型）外接线端子排列图（台式或立柜式）C1-C1+C2-C2+C3-C3+C4-C4+C5-C5+C6-C6+直接控制 接点1直接控制 接点2直接控制 接点3直接控制 接点4直接控制 接点5直接控制 接点6P2L DC+DC-L P4L P3B3A3GND ~28V ~28V K1K2备用电源直流输入外控接点24V 交流28V 输入直流24V 输出P1L 控制总线GND24V GND 26V B1A1B2A2火灾报警控制器 通讯总线图9 消防联动控制器外接线端子排列图（台式或立柜式）用户使用手册C1-C1+C2-C2+C3-C3+C4-C4+C5-C5+C6-C6+直接控制 接点1直接控制 接点2直接控制 接点3直接控制 接点4直接控制 接点5直接控制 接点6DC+DC-L PnB3A3GND ~28V ~28V K1K2CRT 通讯总线备用电源直流输入n 回路报警控制总线 (n ≤80)外控接点24V 交流28V 输入直流24V 输出P1L 1回路报警控制总线GND24V GND 26V B1A1火灾显示盘通讯总线图10 回路扩展型区域火灾报警控制器外接线端子排列图（台式或立柜式）C1-C1+C2-C2+C3-C3+C4-C4+C5-C5+C6-C6+直接控制 接点1直接控制 接点2直接控制 接点3直接控制 接点4直接控制 接点5直接控制 接点6DC+DC-B3A3GND ~28V ~28V K1K2CRT 通讯总线备用电源直流输入外控接点24V 交流28V 输入GND 26V B1A1区域控制器通讯总线B2A2火灾显示盘或消防联动控制器通讯总线图11 集中火灾报警控制器外接线端子排列图（台式或立柜式）用户使用手册用户使用手册五操作说明根据产品订货号，系统有四类使用方式，在这四类使用方式中1~6点的操作说明相同，不同的操作说明在后面分述之。
