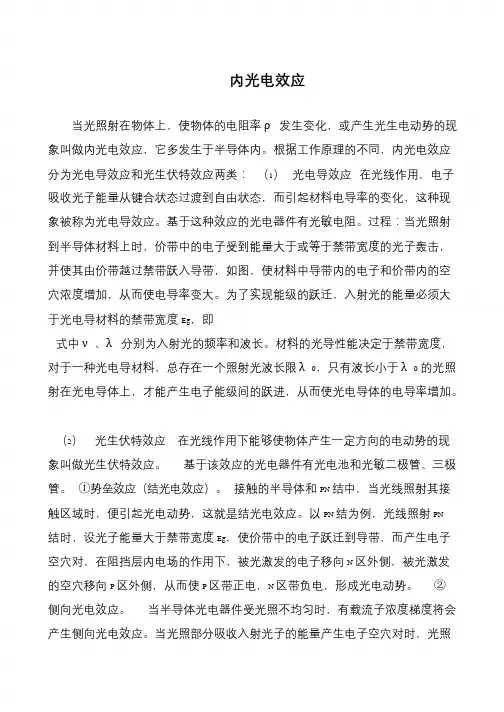

内光电效应
当光照射在物体上，使物体的电阻率 ρ 发生变化，或产生光生电动势的现
象叫做内光电效应，它多发生于半导体内。根据工作原理的不同，内光电效应
分为光电导效应和光生伏特效应两类： （1） 光电导效应 在光线作用，电子
吸收光子能量从键合状态过渡到自由状态，而引起材料电导率的变化，这种现
象被称为光电导效应。基于这种效应的光电器件有光敏电阻。过程：当光照射
到半导体材料上时，价带中的电子受到能量大于或等于禁带宽度的光子轰击，
并使其由价带越过禁带跃入导带，如图，使材料中导带内的电子和价带内的空
穴浓度增加，从而使电导率变大。为了实现能级的跃迁，入射光的能量必须大
于光电导材料的禁带宽度 Eg，即
式中 ν、λ 分别为入射光的频率和波长。材料的光导性能决定于禁带宽度，
对于一种光电导材料，总存在一个照射光波长限 λ0，只有波长小于 λ0 的光照
射在光电导体上，才能产生电子能级间的跃进，从而使光电导体的电导率增加。
（2） 光生伏特效应 在光线作用下能够使物体产生一定方向的电动势的现
象叫做光生伏特效应。 基于该效应的光电器件有光电池和光敏二极管、三极
管。 ①势垒效应（结光电效应）。 接触的半导体和 PN 结中，当光线照射其接
触区域时，便引起光电动势，这就是结光电效应。以 PN 结为例，光线照射 PN
结时，设光子能量大于禁带宽度 Eg，使价带中的电子跃迁到导带，而产生电子
空穴对，在阻挡层内电场的作用下，被光激发的电子移向 N 区外侧，被光激发
的空穴移向 P 区外侧，从而使 P 区带正电，N 区带负电，形成光电动势。 ②
侧向光电效应。 当半导体光电器件受光照不均匀时，有载流子浓度梯度将会
产生侧向光电效应。当光照部分吸收入射光子的能量产生电子空穴对时，光照
光电效应与半导体物理的联系是什么？.txt
光电效应与半导体物理的联系是什么？
光电效应和半导体物理是两个相互关联的物理现象。光电效应是指当光照射到金属或半导体表面时，会产生电子的解离现象。而半导体物理研究的是半导体材料在外部电场或磁场下的行为和性质。
光电效应和半导体物理的联系主要体现在以下几个方面：
1. 光电效应的基础：光电效应是由爱因斯坦在1905年提出的，他的研究对于半导体物理的发展起到了基础性的作用。通过研究光电效应，人们对光的粒子本质和光子的概念有了更深入的理解，为半导体物理的研究提供了基础知识。
2. 光电效应在半导体器件中的应用：光电效应在半导体器件中具有重要的应用，如光电二极管、光敏电阻、光电探测器等。通过光电效应，可以将光能转化为电能，实现光电转换，从而实现光信号的接收和处理。
3. 半导体物理对光电效应的研究：半导体物理的研究也对光电效应有一定的影响。通过深入研究半导体材料的能带结构、载流子的行为等，可以更好地理解光电效应的机理和特性。
4. 共同应用领域：光电效应和半导体物理在光电子学、光通信、光储存等领域有着广泛的应用。两者的研究成果可以相互借鉴、相互促进，推动光电子学和光通信技术的发展。
总而言之，光电效应和半导体物理是相互关联的，它们通过共同的研究领域和应用领域实现了知识和技术的相互交叉和促进。
硅的光电效应原理
硅晶体是一种半导体材料，它的晶格结构是由硅原子构成的。硅原子包含14个电子，其中4个位于外层，这4个电子被称为价电子。在晶体结构中，这些价电子会形成能带，其中价带是最高被电子填满的带，而导带则是位于其上方的带，其中电子更容易自由移动。
当光照射到硅晶体上时，光子与硅原子的价电子发生相互作用。光子携带一定的能量，当光子的能量大于硅原子的价带中的价电子与导带之间的能隙时，光子的能量会被传递给价电子。在传递过程中，价电子会吸收光子的能量并跃迁到导带上，从而形成自由电子。这个过程被称为光激发。
一旦光激发发生，自由电子就可以在晶体内自由移动。在晶体内部存在着大量导带中的自由电子和失去了电子的离子残留，这些离子会形成正电荷。自由电子以及这些正电荷同时存在，从而形成了一个电离子对。
当一个外部电场施加在硅晶体上时，在电场力的作用下，电子和正电荷会受到引力和斥力的作用，从而开始在硅晶体内移动。这个过程被称为载流子的漂移。通过控制外部电场的强度和方向，可以控制载流子的移动路径和速度。
通过硅晶体上的导线连接，这些移动的载流子就可以流经灵敏电路，例如光电二极管或光电导致。这样，光照射到硅晶体上产生的光电子就可以转化为电流输出。这就是硅的光电效应原理。
1.光电效应可以在可见光到红外光波段范围内发生。硅的带隙能量约为1.1电子伏特，对应的光波长范围为400到1100纳米之间。
2.光电效应的转换效率较高。光照射到硅晶体上时，能够引发的光电子产生的电流较大，电流与光照强度成正比。 3.硅材料具有较高的光电导率。由于硅的半导体特性，它的电阻率较低，电子在晶体内的移动比较容易。因此，将光照射到硅晶体上产生的电流输出到外部电路是相对容易的。
光生伏特效应就是半导体材料吸收光能后,在pn结上产生电动势的效应。( )
光生伏特效应是半导体材料中的一种现象，指的是当半导体材料吸收光能后，在pn结上会产生电动势的效应。本文将围绕光生伏特效应进行阐述，分步骤详细介绍其相关知识和应用现状。
第一步：半导体物理基础
在介绍光生伏特效应之前，我们需要先了解半导体的物理基础。半导体是指导电性介于导体和绝缘体之间的一类物质。它在低温下几乎不导电，在高温下会逐渐变成导体，这是因为其导电性依赖于其晶格中杂质和缺陷的存在。具体来说，半导体因为其能够控制电子流动的特性，被广泛应用于电子学领域。
第二步：pn结的概念
为了理解光生伏特效应，我们需要了解pn结的概念。pn结是半导体器件中的重要结构，它是由一块p型半导体和一块n型半导体堆积而成。p型半导体中，电子亏少而空穴丰富；n型半导体相反，电子多而空穴亏少。当两种半导体材料堆积在一起时，电子会从n型半导体流到p型半导体，并在pn结上形成电场。
第三步：光生伏特效应的原理
当有光照射到pn结上时，光子会与电子发生相互作用，使电子从价带向导带跃迁。这将产生一些高能电子，它们被称为光生载流子。在pn结上，光生载流子的数量会迅速增加，从而会在pn结上形成电场。这个电场会导致电子和空穴在结附近集中，并形成一个光生伏特电池。因此，pn结上会产生电动势，即光生伏特效应。
第四步：光生伏特效应的应用
光生伏特效应已被广泛地应用于光电子学和太阳能电池等领域。其中，太阳能电池是光生伏特效应的典型应用。太阳能电池利用光生伏特效应将太阳辐射转化为电能，从而实现可再生能源的利用。此外，在传感器和光电器件中也广泛运用了光生伏特效应，例如光电二极管和光敏电阻等。
综上所述，光生伏特效应是半导体材料吸收光能后，在pn结上产生电动势的效应。通过理解半导体物理基础、pn结的概念和光生伏特效应的原理，我们可以更好地应用光生伏特效应，从而实现更多的技术创新和社会发展。
