流程图的简版画法及注意事项

  • 格式：doc
  • 大小：88.00 KB
  • 文档页数：11

定义

流程图是由一些图框和流程线组成的，其中图框表示各种操作的类型，图框中的文字和符号表示操作的内容，流程线表示操作的先后次序。

注意事项

1、 一幅完整的流程图，必须包含唯一一个“开始”与唯一一个“结束”。

2、 流程箭头不允许回调，所有执行不得回退前一步骤。如果有需要，可以在添加适当判断，然后重新调用某一步骤。

3、 对于棱型判断框，必须包括两个或两个以上的条件走向注释（条件写在箭头线上），以及对应的执行结果。

4、 流程图可以很长，也可以有多个异常处理，但整体必须是从上而下的、清晰的。混乱的流程图源自于混乱的逻辑思考过程。我们鼓励在适当的时候重绘，以避免起稿时的错误。

5、 流程图是“长廊”，不是“万平米仓储超市”。过程精确优于造型美观、出入便捷。

6、 对于游戏设计师，因为我们在思考功能时可能会同时思考用户与界面的交互，有必要时，可以（而且是应该）分开绘制（整体的）功能设计流程图和子功能（按键）执行流程图。

图形

一般用椭圆或圆角表示“开始”与“结束”。 开始结束

图表 1终结符

用矩形表示处理的内容

i=i+1

图表 2处理框

用菱形表示问题判断或判定

i>10?

图表 3判断框

箭头代表工作流方向

图表 4 箭头

输入输出为平行四边形

输出x,y

图表 5 IO框

基本结构

顺序结构 S1S2S3

图表 6顺序结构

分支结构

y=xx>0?y=-x是否其他操作

图表 7标准分支结构 max=xx>max?是否其他操作

图表 8常用分支结构1

y=x*10x>0是否其他操作y=-x*10

图表 9常用分支结构2 注意y=x*10为关键处理 处理1x=?处理4x=1x=4其他操作处理2处理3x=2x=3

图表 10多选择分支 注意不是并行执行

循环结构 x>0操作1是否其他操作其他操作输入x

图表 11 while循环

x>0操作1其他操作其他操作输入x否是输入x

图表 12 do-while循环

例子

流程图用例一 startRead NM=1F=1F=F*MISM == N+1?PRINT FENDYesNOM=M+1

图表 13 计算N的阶乘

流程图用例二 uintprice=1T==?uintprice=4T=PT=K返回unitpriceuintprice=2uintprice=3T=AT=B接受参数木料类型T

图表 14函数流程

流程图用例三（此图与实验九有出入，请勿作为实验报告流程图） 开始打开sales.dat读取salesid及销售记录salesid==?将销售记录写入文件1将销售记录写入文件4将销售记录写入文件2将销售记录写入文件3Salesid=1Salesid=2Salesid=3Salesid=4Sales.dat已经读完?结束是否

流程图用例四（此图与实验九有出入，请勿作为实验报告流程图） 开始打开sales.dat读取salesid及销售记录Sales.dat已经读完?结束是打开文件sales+salesid+.dat文件指针移到末尾写入销售记录及关闭文件否

合集下载

步骤流程图的简单画法

步骤流程图的简单画法

步骤流程图的简单画法

导语：

步骤流程图即过程流程图，通常是整个过程的第一“景象”，代表了整个过程的方向，所以绘制好一幅精准的过程流程图显得尤为重要。其实想要画好流程图也并非如此之难，只要选好一款合适的工具，工作也可以事半功倍!下面就一起来看看步骤流程图的简单画法介绍吧。

免费获取亿图图示软件：/edrawmax/

步骤流程图用什么软件画好

绘制步骤流程图的软件有很多种，比较推荐的还是国产的亿图图示流程图制作软件，它的模板资源十分丰富，除了可以简单高效的绘制步骤流程图外，它还可以绘制思维导图、组织架构图、线框图等200多种图形图表。同时亿图图示还支持Windows、Mac以及Linux三大系统，兼容性很好，而且绘制的图也比较美观。

亿图图示软件特色：

1、具备齐全的流程图符号，拖入画布即可。

2、搭载智能浮动按钮，可实现一键添加或修改符号。

3、画布智能识别连接点，和强迫症说再见。

4、双击符号，即可输入文本。

5、多套主题样式一键替换，所见即所得。

过程流程图详细绘制步骤：

使用亿图内置模板或者例子快速创建流程图：

点击“文件”，在“新建”栏中的“预定义模板和例子”中选择流程图模板和例子。

1、用模板快速创建。 2、在模板中选择所需例子，调用实例，直接在例子中修改文字或形状即可。

替换形状：

方法1：选中需要修改形状的流程，点击该图形右上角的浮动按钮，选择图形替换即可;

方法2：选中形状后，点击“开始”菜单的“编辑”，选择“替换形状”。

温馨提示：替换形状中所展示的图形，取决于左侧符号库中打开的符号。也就是，当前打开的是哪个符号库，替换形状中就显示哪个符号库里的图形。

为流程添加标注：

在左侧符号库中，点击“常用基本符号”，选择“标注”。

从标注库中选择适合的标注符号拖拽到绘图页面即可。

拖动黄色的点，可以修改标注所指方向。

点击图形周围绿色的点，可以调整图形的大小。 修改连接线样式：

什么是流程图？流程图该怎么画？

什么是流程图？流程图该怎么画？

迅捷流程图 /

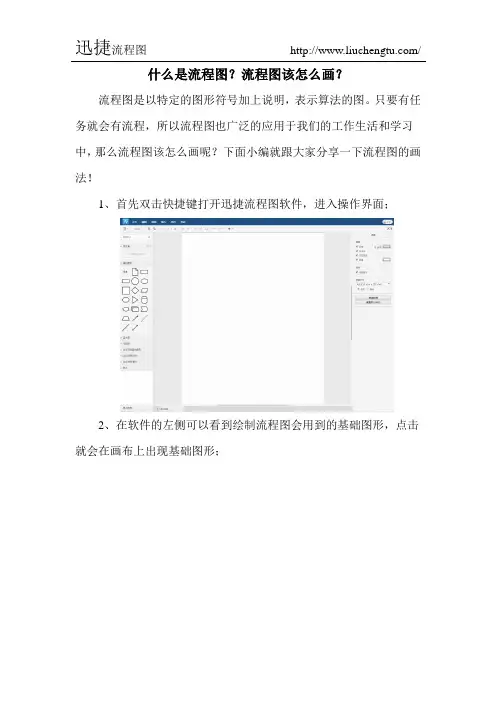

什么是流程图？流程图该怎么画？
