金佛山水利工程移民安置区市政道路工程勘察要求
项目处于南川区头渡镇，设计内容含洪凌道、纵一路、纵二路、纵三路及连接道五条新建市政道路设计，五条道路等级均为支路，总里程4.51km左右，其中红凌道标准路幅宽度为12m，总长度为1.59km，其他四条道路标准路幅宽度为9m，总长度为2.92km。
序
号 道路名称
项目名称 红凌道 纵一路 纵二路 纵三路 连接道
1 道路等级 城市支路 城市支路 城市支路 城市支路 城市支路
2 设计年限 交通量饱和设计年限15年，路面设计年限10年
3 设计行车速度 20 km/h 20 km/h 20 km/h 20 km/h 20 km/h
4 标准路幅 12m 9m 9m 9m 9m
5 道路长度 1591.027m 766.947m 1123.496m 823.178m 210.303m
6 最大纵坡 10.0% 9.1% 12% 11.6% 2.639%
7 最小平曲线半径 20m 20m 20m 20m 60m
8 最小竖曲线半径 500m 400m 520m 400m -
9 停车视距 ≥20m ≥20m ≥20m ≥20m ≥20m
10 路面结构设计荷载 BZZ-100型标准车 BZZ-100型标准车 BZZ-100型标准车 BZZ-100型标准车 BZZ-100型标准车
设计内容包括道路、支挡结构、管网、照明等。
1 执行标准
（1）《市政工程地质勘察规范》（CJJ56 -2012）
（2）《公路工程地质勘察规范》（JTG C20-2011）
（3）《公路桥涵地基与基础设计规范》（JTG D63-2007）
（4）《公路路基设计规范》（JTG D30-2004）
（5）《公路工程抗震设计规范》（JTJ004-89）
（6）《公路土工试验规程》（JTG E40-2007） （7）《建筑边坡工程技术规范》（GB50330-2002）
（8）《工程地质勘察规范》（DBJ50-043-2005）。
2 道路专业
2.1勘察要求
道路及附属工程按一次性详勘进行工作。本项目道路勘察首先符合《市政工程勘察规范》（下称“规范”）的相关规定。
2.2勘察内容
1）道路勘察，应对沿线各地段路基的稳定性和岩土性质作出工程地质评价，并为路基设计、确定路基设计回弹模量和适宜的路面结构组合类型、路基压实、防护与加固、路基排水设计以及不良地质现象防治等提供工程地质依据和必要的设计参数，并提出相应的建议；
2）道路勘察应符合“规范”的要求；
3）勘探孔原则上应沿道路中线、两侧以及控制边坡稳定性范围内布置；填方高度大于8米的路堤和陡坡路堤的布孔应符合“规范”规定；每个地貌单元和不同地貌单元交界部位均应布置勘探孔，同时，在微地貌和地层变化较大的地段予以加密；
4）勘探孔间距为40m～100m。挖方地段孔深应达到路面设计标高以下3m；填方地段孔深应达到原地面下2m，并钻穿垃圾土、杂填土、软土、近期回填土和可液化土层；
5）道路勘察的取样和测试工作符合“规范”的要求；
6）道路勘察应查明全线路基影响范围内的地下管线和地下构筑物的分布、高压铁塔及其他建构筑物的基础型式、埋深。并提出采取保护措施所需的有关参数；
7）道路边坡工程的勘察应按《岩土工程勘察规范》中边坡工程的规定和重庆市地方有关高边坡规定的要求执行；
8）对道路沿线挖、填边坡，尤其是高填方及高切坡地段，根据地质构造特性，提出处理措施及建议。
2.3 测量要求
1) 测量阶段
道路线路按一次性定测进行测量工作。

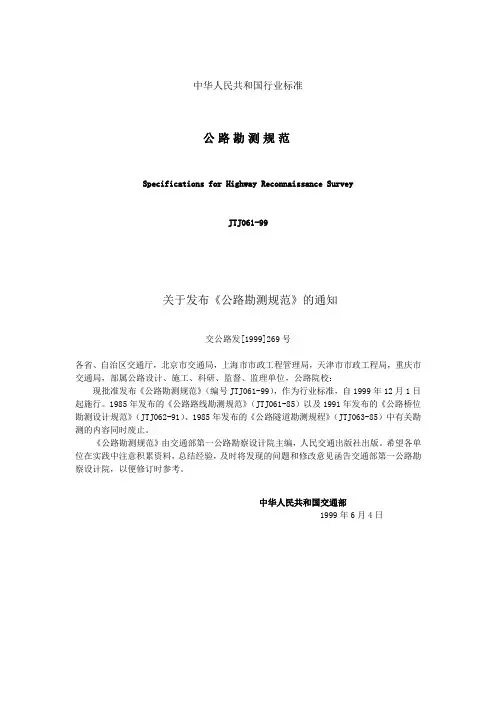

2) 测量按《公路勘测规范》中对I级公路的要求执行。
3) 平面控制提供重庆市独立坐标系统内的各等级控制点，高程控制提供1956年黄海高程系统内的四等水准点。
4) 中线测量按20米一个点，地形变化处和平曲线特征点加桩。横断面测量按每20米一个断面，在地形变化处和平曲线特征点加桩，横断面测量宽度：填方边坡坡脚线外5米，挖方边坡坡顶线外的宽度为坡高和5米的较大值。
2.4 资料、成果要求
1） 勘察资料、成果要求
(1) 勘察资料、成果的内容应符合规范和设计要求，并经重庆市勘察质量监督站审查通过后，方能提供设计使用。
(2) 勘察资料、成果应提供文本、图件及包括全部资料的光盘。
2） 测量成果要求
(1) 测量成果应符合规范及设计要求，经审查通过后，提供设计单位使用。
(2) 测量数据格式要求。
纵断面数据格式、横断面数据格式应与“道路工程测量资料数据格式”中提供格式保持一致。（“道路工程测量资料数据格式”附后）
(3) 测量成果应提供文本、图件及包括全部资料的光盘。
附表（道路工程测量资料数据格式）：
（1）横断面数据资料采用平距绝对、高程方式提供成果：
平距绝对=测点至中心桩的水平距离。
格式如下： 第一行：桩号
第二行 平距绝对 （空格） 高程 平距绝对 （空格） 高程… （表示道路左侧数据）
第三行 平距绝对 （空格） 高程 平距绝对 （空格） 高程 …（表示道路右侧数据）
第四行 （开始格式循环）
例如 0
5 230 10 295.5 13 290.2 25 282.5 58
285.1
3.5 230.8 15 232.5 26.2 233.1 38.7 234.9
52 231.5
20
4 299.1 19.7 295.8 35 295.9 42
294.8 65 294.4 8 230.5 13 231.5 29.8 232.9 45.2
233.4 57.1 232.7
……….
（2）纵断面数据：桩号 中心点高程。
0 230.5
20 232.8
40 231.9
60 230.9
……
3 排水专业
3.1勘察要求
勘察按一次性详勘进行工作。涵洞勘察应首先符合《市政工程勘察规范》（下称：规范）的相关规定；涵洞勘探孔的布置、数量、深度、取样和测试分别按规范的规定执行。
3.2勘察内容
1）查明场区的工程地质条件，研究涵洞建设的可行性；
2）对涵洞结构型式及建设路线提出建议；
3）进行工程地质灾害预测，着重判明不良地基沉降和斜坡不稳引起涵洞变形的可能性，提出地质灾害的防治处理措施，提供设计所需的工程地质参数；
4）对由于涵洞基础开挖所引起的边坡稳定性进行评价，并着重分析涵洞基础开挖对周围重要构筑特的影响； 5）查明场区地下水对砼结构的影响；
6）测量已建涵洞断面大小，结构形式、进出口高程。
3.3工程地质报告
工程地质报告应包括勘察要求的所有内容，提供涵洞地质纵剖面，相关横断面等资料。
勘察资料、成果的内容应符合规范和设计要求，并经重庆市勘察质量监督站审查通过后，方能提供设计使用。勘察资料、成果应提供文本、图件及包括全部资料的光盘。
2014-04-10
