609-16钢支撑明细表

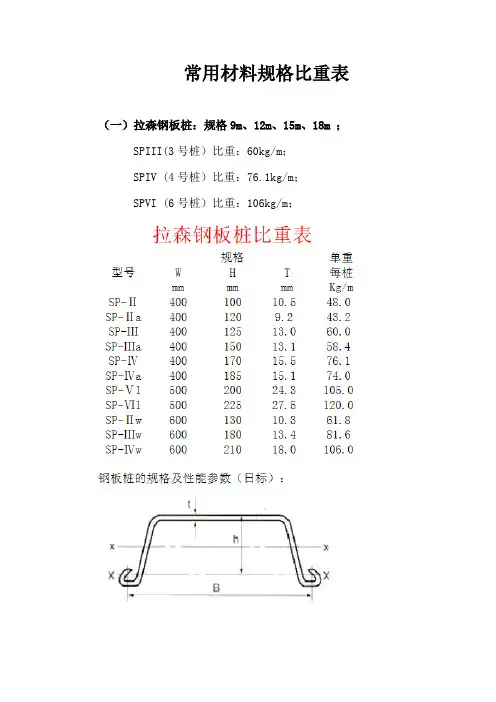

常用材料规格比重表

（一）拉森钢板桩：规格9m、12m、15m、18m ；

SPIII(3号桩）比重：60kg/m；

SPIV (4号桩）比重：76.1kg/m；

SPVI (6号桩）比重：106kg/m；

（二）槽钢/钢板桩：6m、9m（常用）

〖28a 31.427kg/m 、 〖28b 35.823kg/m、 〖28c 40.219kg/m；

〖30a 34.463kg/m 、 〖30b 39.173g/m、 〖30c 43.81kg/m；

〖32a 38.083kg/m 、 〖32b 43.107kg/m、 〖32c 48.131kg/m；

（三）H型钢：（常见型钢和双拼钢围檩）

规格/比重： H400*400*13*21 172kg/m ；

H488*300*11*18 129kg/m；

H700*300*13*24 185kg/m；

2H488*300*11*18钢围檩：310kg/m；

2H700*300*13*24钢围檩：450kg/m；

2H400*400*13*21钢围檩：420kg/m；

2I45c钢围檩：395kg/m；

注释：H500*200*10*12型钢的理论重量：=[(500-12*2)*10+200*12*2]/1000*7.85=75.046kg/m。

H500*200*10*16型钢的理论重量：

=[(500-16*2)*10+200*16*2]/1000*7.85=86.978kg/m。

（四）无缝钢管：

（1） 钢管理论重量计算公式为：W=0.02466（D-S）S ---钢铁的密度取7.85kg/dm³

直撑2-1#

4754.700

10钢管（壁厚16mm）59501632341392.3004176.900

11直径750256346886.700520.200

12三角钢板120*75*16/21207516960.60057.600

1350.900

10钢管（壁厚16mm）49501612341158.3001158.300

11直径750252346886.700173.400

12三角钢板120*75*16/21207516320.60019.200

295.900

17钢管（壁厚16mm）25016123458.50058.500

11直径750252346886.700173.400

16加强筋250*65*162506516322.00064.000

961.230

1钢板（1000*1863*16）10001863161234234.000234.000

2法兰（外径750，内径520）2511800.945.0245.02

3垫板1（40*530*577）57753040196.0296.0296.02

4隔板1（16*225*530）22553016415.015.0060.00

5隔板2（16*133*530）1335301648.98.90035.600

6隔板3（16*144*530）1445301629.69.619.2

7隔板4（20*290*530）29053020224.124.148.3图册：第四篇第十册第二分册第一部分 图号：BJM14-04-10-02-SS-JG01-015A、016A、017A、028B、附图二~附图五 钢支撑计算明细表—第二～四道

钢支撑节点图一3根钢支撑节点图二

1根钢支撑节点图二

1根钢支撑节点图二备注总重量(kg)单块重量(kg)长度（mm）规格序号宽（mm）第二～四道 1350（活动端）+6000*3+5000+300=24650

标准段6000mm

标准段5000mm

φ609×16钢管斜抛撑支护

施工方案

编制单位：

编制人：

审核人： 1 编制日期：

一、 工程概况

基坑开挖约15000平方米，开挖深约8.05米。

本工程采用相对标高，±0.00相当于绝对标高+10.05米，现场场地相对标高-6.55米。基坑地下室底顶板相对标高为-13.25米。围护结构采用顶部3米高度的1：2土体放坡，3米以下采用钻孔灌注桩结合中心岛斜抛撑的形式。

φ700钻孔灌注桩顶设置钢砼压顶圈梁（1400×800），圈梁中心标高-9.95米。φ609×16钢管斜抛撑一端撑在圈梁预埋板上，另一端钢管抛撑撑在中心岛底板钢砼支座上。

斜抛撑之间间距约7～9米，长度约11m，钢斜抛支撑共58根，（另有8根钢筋混凝土水平角撑），重约240吨。钢支撑加预应力500KN。

本围护基坑地板根据后浇带位置尺寸分若干块浇筑形成，因此就划分成若干块个区域进行开挖（根据甲方要求），每个区域均采用中心岛开挖方式施工，周边进行留边放坡，以钢砼圈梁顶标高为基准，放约6米平台后，按1：2坡度向基坑中心放坡。中心岛地板浇灌分区、分层形成，强度达到80%后，分区、分层进行周边预留土台处斜抛撑的安装及抛撑底土方的开挖，(根据圈梁上预埋板及底板上的预埋板位置确定)最后将中心岛地板继续延续浇筑到围护桩周边。待地板传力带达到设计强度的80%后，拆除斜抛撑。 2

二、 施工前准备

1.仔细熟悉图纸和了解设计意图，对施工图进行自审和深化，并提出相应的支撑节点措施。

2.按要求编制施工方案，落实各项技术措施。

3.支撑施工人员进场，登记、办齐施工人员“二证”，落实安排好施工、生活设施，做到文明施工。

4.开施工人员的安全技术交底会议，进行三级安全教育。

5.根据圈梁预埋板及发包方提供的轴线，核实、测出钢支撑实际长度，配料进场，并做好验收，登记，堆放。

6.根据实际情况进入汽车吊及挖机一台。

三、 钢支撑拼装及安装施工工艺

钢管型号钢管外径（mm）钢管壁厚（mm）截面面积An（mm^2）609X166091629792.32支撑长度（m）轴力设计值(kN)长细比稳定系数9.64012.245.772381370.875弯矩设计值(kN/m)按强度计算(N/mm^2)按平面内稳定计算(N/mm^2)按平面外稳定计算(N/mm^2)92.1592876153.2926822175.1249142168.9006047弯矩设计值1(kN/m)弯矩设计值2(kN/m)Nex(N)53.642167638.5171226256155.75钢管支撑内力计算表截面惯性矩I(mm^4)截面模量Wn（mm^3）回转半径（mm）13105082964303803.928209.7334618延米自重（kN）延米施工荷载（kN）安装误差2.3238009610.0010控制应力(N/mm^2)钢材强度(N/mm^2)强度验算175.1249142215满足算表
