图解高层建筑基础施工流程

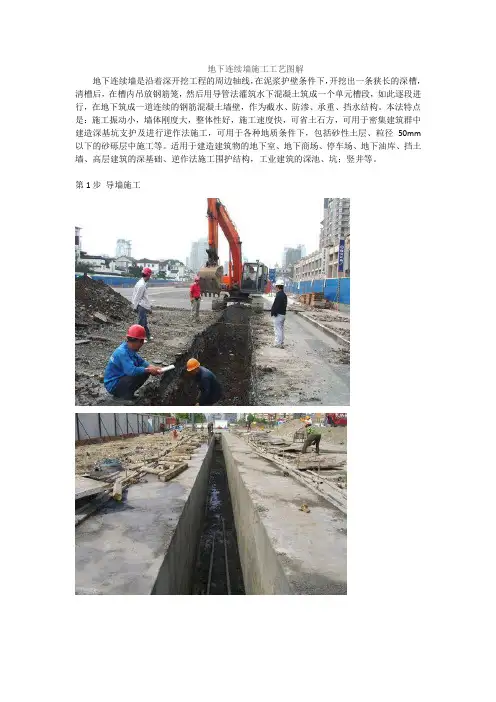

地下连续墙施工工艺图解

地下连续墙是沿着深开挖工程的周边轴线，在泥浆护壁条件下，开挖出一条狭长的深槽，清槽后，在槽内吊放钢筋笼，然后用导管法灌筑水下混凝土筑成一个单元槽段，如此逐段进行，在地下筑成一道连续的钢筋混凝土墙壁，作为截水、防渗、承重、挡水结构。本法特点是：施工振动小，墙体刚度大，整体性好，施工速度快，可省土石方，可用于密集建筑群中建造深基坑支护及进行逆作法施工，可用于各种地质条件下，包括砂性土层、粒径50mm以下的砂砾层中施工等。适用于建造建筑物的地下室、地下商场、停车场、地下油库、挡土墙、高层建筑的深基础、逆作法施工围护结构，工业建筑的深池、坑；竖井等。

第1步 导墙施工

第2步 泥浆系统

泥浆池

泥浆分离系统

第3步 成槽施工

液压抓斗（成槽机）挖土成槽

电脑测斜系统

第4步 钢筋笼制作

第5步 钢筋笼吊装

第6步 锁口管下设起拔

第7步 砼浇筑

导管安装

砼浇筑

高层住宅楼群主体结构施工安排及工艺流程

高层住宅楼群主体结构施工安排及工艺流程

一、主体工程施工部署

本工程由4#～7#住宅组成。划分为两个施工区域，6#7#为Ⅰ区，4#5#为Ⅱ区。两个区平行施工，各区内两栋楼互为流水，砼浇筑时间相隔一天。施工期间住宅主体结构分三次验收，即一～十层主体结构验收一次，十一至二十层主体结构验收一次，二十一至三十二层主体结构验收一次。同时为加快施工进度，缩短总工期，结构施工上升至八层完时插入砌体工程，阶段性验收提前做好准备，及时为室内装饰施工提供施工作业面。

为了合理利用现场资源，在组织各主楼施工时，待地下室施工完毕后，派专人挑选可利用的模板，分别用于各主楼，并配置部分新模板。

二、主体施工安排

（一）钢筋场内集中加工，设2套钢筋加工设备。

（二）混凝土采取商品混凝土，由HBT-60型混凝土输泵送至各浇筑点。

（三）现场设置4台反转强制式JZC350型搅拌机，搅拌零星混凝土和砂浆。

（四）主体结构施工期间，根据现场实际需要，垂直运输机械配备QTZ4510自升式塔机共4台，负责整个施工区域钢筋、模板、架料等材料的运输。

（五）插入砌体施工时安放4台施工电梯，主体封顶即拆除塔吊，由4台施工电梯负责该工程装饰材料的垂直运输

（六）结构分阶段验收，以使后序装饰装修工程提前插入。

（七）为了缩短总的工期并保证混凝土表面的观感质量，主体结构施工期间模板均采用覆膜模板施工工艺，以加快施工进度和模板周转，保证主体结构的施工质量。

三、主体工程施工工艺流程 轴线放测、高程传递→校正剪力墙竖筋、搭设操作架→绑扎剪力墙钢筋(安装预留预埋)→剪力墙脚施工缝处理→剪力墙支模(垂直度控制及校正)→梁板支模→梁钢筋板底钢筋绑扎→安装预留预埋→绑扎板面负筋→浇筑梁板混凝土→养护。

四、主体结构工程的控制重点

本工程结构施工中的难点，应着重注意以下几个关键环节：

（一）结构垂直度控制与平面轴线尺寸控制；

建筑基础工程施工步骤流程

建筑基础工程是建筑工程中非常重要的一环，也是整个建筑工程的基础。在进行建筑基础工程施工时，需要按照一定的步骤和流程来进行，以确保施工质量和安全。下面将详细介绍建筑基础工程施工的步骤流程。

一、立项阶段

1.项目可行性研究：在项目开始前，需要对项目进行可行性研究，包括地质勘察、土壤条件、地形地貌等，以保证项目能够顺利进行。

2.初步设计：根据可行性研究的结果，进行初步设计，确定建筑基础工程的位置、尺寸、结构等。

3.施工图设计：在初步设计确定后，需要进行施工图设计，设计出详细的建筑基础工程结构和施工图纸。

4.立项审批：完成施工图设计后，需要进行立项审批，获得相关部门的批准。

二、施工前准备阶段

1.场地准备：确定施工场地，并对场地进行清理、平整和围护。

2.物资准备：准备施工所需的物资和设备，包括混凝土、钢筋、模板、脚手架、机械设备等。

3.施工方案和技术交底：制定施工方案和施工技术，对施工人员进行技术培训和交底。

4.安全交底和安全防护设施准备：对施工现场进行安全交底，并做好安全防护设施的准备。

5.施工队伍组织：确定施工队伍的组织结构和人员配置，分工合作，确保施工的顺利进行。

三、基坑开挖阶段

1.测点设置：在基坑开挖前，需要设置测点，对基坑的开挖进行监测和测量。

2.开挖机械和设备准备：准备好开挖所需的机械设备，如挖掘机、装载机等。

3.基坑标高测量：确定基坑的标高，按照设计要求进行基坑的开挖。

4.基坑支护：对基坑进行支护，包括打桩、挖槽支撑、钢支撑等，确保基坑的安全。

5.基坑排水处理：在基坑开挖过程中，需要对基坑进行排水处理，确保基坑内的水不会影响施工。

6.基坑开挖：按照设计要求进行基坑开挖，控制基坑的形状和尺寸。 四、基础地基处理阶段

1.地基处理方案确定：根据地质勘察的结果，确定地基处理方案，包括加固、处理和处理深度等。

2.地基处理施工：进行地基处理施工，包括加固层的施工，土石方的填充等。

盖高层楼房的施工步骤是怎样的

施工步骤：

第一步：工地准备

1. 确定施工现场，并进行必要的测量和勘察工作。

2. 搭建施工场地围挡，确保施工区域的安全。

第二步：地基基础施工

1. 进行土地平整和挖掘作业，清理现场。

2. 进行地基基础施工，包括浇筑混凝土基础。

3. 检验地基基础质量，确保符合要求。

第三步：主体结构施工

1. 进行结构柱、梁、板等主体构件的浇筑和安装。

2. 进行构件之间的连接和固定工作。

3. 进行防水、防火等必要的处理工作。

第四步：外墙装修

1. 完成外墙基层处理，包括抹灰、找平等工作。2. 进行外墙保温层、外墙装饰材料的施工，如外墙砖、外墙涂料等。

第五步：室内装修

1. 进行室内隔墙、墙面处理等工作。

2. 进行室内地面铺设、天花板装修等。

第六步：安装设备

1. 进行电气线路布置及设备安装。

2. 进行水管和管道的布置及设备安装。

3. 进行空调、照明等设备的安装。

第七步：收尾工作

1. 进行施工期间的清理工作。

2. 进行验收和整改工作。

附件：无

法律名词及注释：

1. 土地平整：将施工现场的土地进行平整，使其适合施工。

2. 浇筑混凝土基础：将混凝土倒入地基，用于支撑建筑物。3. 结构柱、梁、板：建筑物的主要构件，用于承载荷载和支撑建筑物。

4. 防水处理：对建筑物进行防水、防潮等处理，以提高建筑物的耐久性。

5. 外墙保温层：用于保温的材料，用于减少能源的消耗。

6. 室内隔墙：用于分隔室内空间的墙体。

施工步骤：

第一步：工地准备

1. 确定施工现场，进行必要的勘测工作，确定建筑物的位置和尺寸。

2. 搭建围挡，确保施工区域的安全和私密性。

第二步：地基基础施工

1. 进行土方开挖工作，将地表土壤挖掉，达到设计要求的基底。

2. 进行地基基础的浇筑，使用混凝土材料，保证地基的稳定性。

第三步：主体结构施工

1. 进行主体结构的组装和安装，包括梁、柱、墙板等。2. 进行构件之间的连接和固定，确保结构的稳定和强度。

第四步：外墙装修

1. 进行外墙基层处理，包括腻子处理和找平等工作。
