高层建筑地下室基坑施工全过程图片集 一

高层建筑地下室施工全过程图解
放好筏板下垫层线
灰土夯实后挖开集水坑及电梯基坑
浇筑筏板下砼垫层
开始浇筑筏板及地梁下垫层
浇筑筏板下砼垫层
浇筑筏板下砼垫层
浇筑筏板下砼垫层
筏板下粘贴第一遍防水卷材
粘贴第二遍高分子复合防水卷材
绑扎筏板底筋
绑扎地梁钢筋 1
绑扎地梁钢筋 2
绑扎地梁钢筋 3
地梁钢筋绑扎完成
筏板后浇带
剪力墙后浇带止水钢板
后浇带做法
钢丝拉网，止水钢板
钢筋工下料错误，致使锚固平段长度过长，浪费了材料
开始搭设墙体脚手架
地梁及筏板模板支设完成，搭设脚手架
搭设脚手架完成
后浇带支设好之后
地梁浇筑完成，绑扎墙体钢筋
支设地下室剪力墙和暗柱模板模板 1
地下室外墙柔性防水套管预埋
地下室墙板拆模
地下室墙板拆模
顶板钢筋绑扎完成
顶板线管暗敷设。

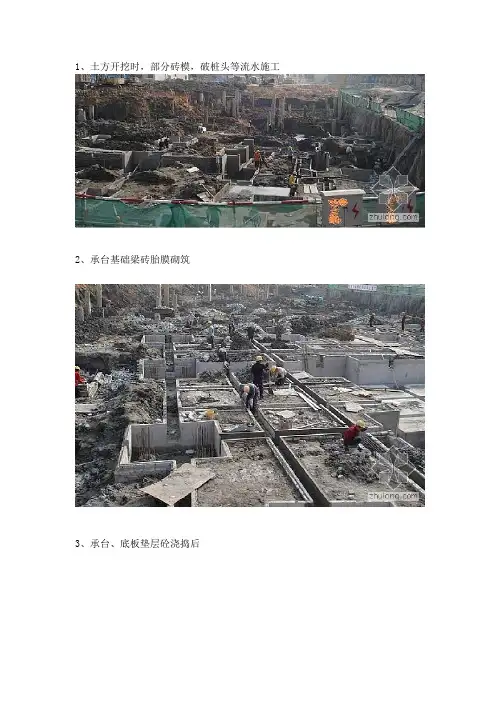

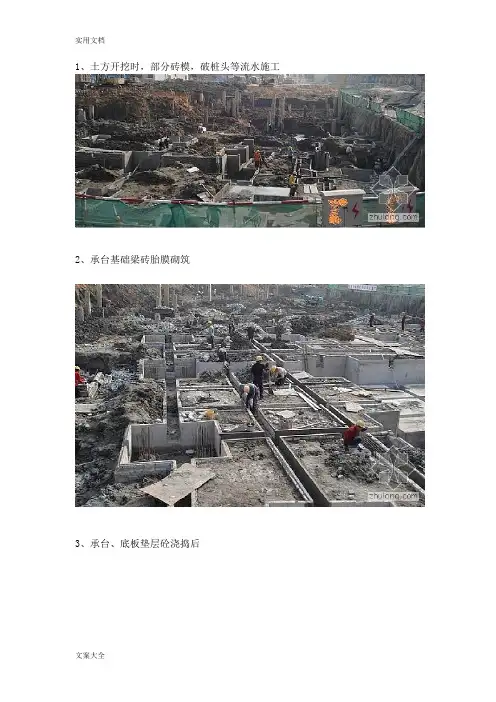

1、土方开挖时，部分砖模，破桩头等流水施工2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

34、消防喷淋管施工中35、楼面模板施工完毕。

呵呵，柱箍筋堆得太高了。

36、楼板钢筋施工中。

37、地下室风管安装中。

38、消防喷淋管过人防墙。

39、空调的冷冻水管施工中。

40、楼梯踏步施工中。

41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。

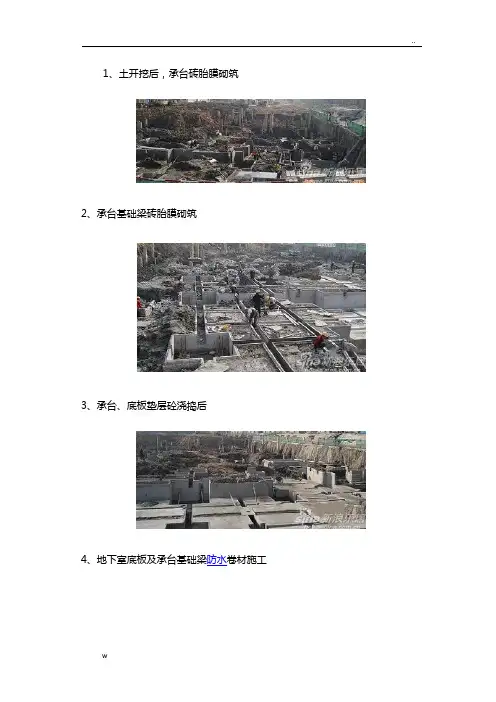

1、土开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地。

还有个别木挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木未通长加固，该处很容易涨模。

33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

34、消防喷淋管施工中35、楼面模板施工完毕。

呵呵，柱箍筋堆得太高了。

36、楼板钢筋施工中。

37、地下室风管安装中。

38、消防喷淋管过人防墙。

39、空调的冷冻水管施工中。

40、楼梯踏步施工中。

41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。

1、土方开挖时，部分砖模，破桩头等流水施工2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

34、消防喷淋管施工中35、楼面模板施工完毕。

呵呵，柱箍筋堆得太高了。

36、楼板钢筋施工中。

37、地下室风管安装中。

38、消防喷淋管过人防墙。

39、空调的冷冻水管施工中。

40、楼梯踏步施工中。

41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。

1、土方开挖时，部分砖模，破桩头等流水施工2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

34、消防喷淋管施工中35、楼面模板施工完毕。

呵呵，柱箍筋堆得太高了。

36、楼板钢筋施工中。

37、地下室风管安装中。

38、消防喷淋管过人防墙。

39、空调的冷冻水管施工中。

40、楼梯踏步施工中。

41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。

1、土方开挖时，部分砖模，破桩头等流水施工2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

34、消防喷淋管施工中35、楼面模板施工完毕。

呵呵，柱箍筋堆得太高了。

36、楼板钢筋施工中。

37、地下室风管安装中。

38、消防喷淋管过人防墙。

39、空调的冷冻水管施工中。

40、楼梯踏步施工中。

41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。

1、土方开挖时，部分砖模，破桩头等流水施工2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

34、消防喷淋管施工中35、楼面模板施工完毕。

呵呵，柱箍筋堆得太高了。

36、楼板钢筋施工中。

37、地下室风管安装中。

38、消防喷淋管过人防墙。

39、空调的冷冻水管施工中。

40、楼梯踏步施工中。

41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。

1、土方开挖时，部分砖模，破桩头等流水施工2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头砼凿毛14、模板钢管架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。

33、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。

34、消防喷淋管施工中35、楼面模板施工完毕。

呵呵，柱箍筋堆得太高了。

36、楼板钢筋施工中。

37、地下室风管安装中。

38、消防喷淋管过人防墙。

39、空调的冷冻水管施工中。

40、楼梯踏步施工中。

41、空调冷冻水管施工安装中42、砖墙与砼交界处钉铁丝网。

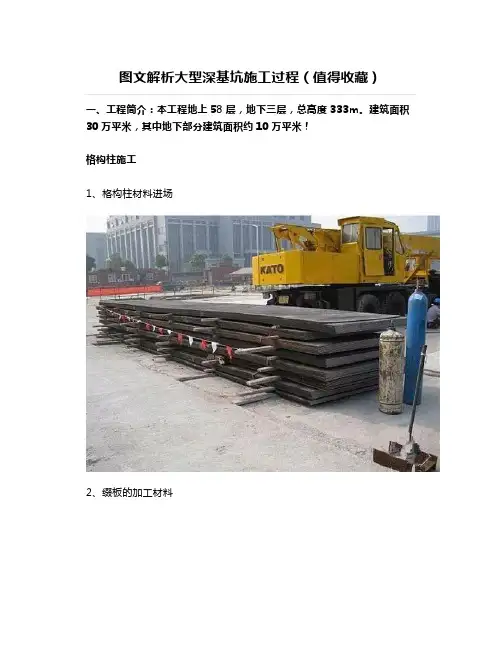

图文解析大型深基坑施工过程（值得收藏）
一、工程简介：本工程地上58层，地下三层，总高度333m。

建筑面积30万平米，其中地下部分建筑面积约10万平米！
格构柱施工
1、格构柱材料进场
2、缀板的加工材料
3、角钢进场
4、焊接平台
5、材料的进场检验
6、钢板厚度检验
7、角钢的拼接，采用1250px的角部倒角的同材料焊接
8、半自动切割机，切割缀板
9、长边切割很方便
10、焊机
13、接头拼接后的情况
14、格构柱与钢筋笼焊接后一起下放，因格构柱的尺寸460*460，浇灌砼的导管可从格构柱内通至灌注桩孔底部浇注砼。

看这图片就可能理解了。

15、工程第一道支撑栈桥完成，第二层土方开挖，局部开始做第二道支撑
16、栈桥下的模板拆除
17、格构柱是灌注桩施工时和钢筋笼一起下放的，插入桩内不小于3米
18、这是试桩的超声波检测管
19、塔吊的加固
20、完成后的情况
21、砼的施工
22、钢筋绑扎
23、二层土方的开挖工况
24、截桩
25、现场文明施工，土方车辆清洗
26、两道砼内支撑除围护桩上的压顶梁外在地下结构施工上来以后分层爆破拆除。

支撑砼施工过程中已预留爆破孔。

下图为爆破孔的预留方法：
二、一个地铁的基坑施工。

总结丨50张图让你了解高层建筑基础地下室施工全过程一、施工规范1、《建筑地基基础设计规范》GB50007-20112、《建筑地基基础工程施工质量验收规范》GB50202-2002GB50202-2002建筑地基工程施工质量验收标准将于2018-10-01实施。

3、《混凝土设计规范》 GB50010-20104、《高层建筑混凝土结构设计规程》JGJ3-2010二、施工顺序1、土方开挖后，承台砖胎膜砌筑2、承台基础梁砖胎膜砌筑3、承台、底板垫层砼浇捣后4、地下室底板及承台基础梁防水卷材施工5、钢筋绑扎中6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中7、外墙施工缝处模板挂模8、外墙模板挂模。

注意要用止水螺杆9、管道预埋10、高低跨处模板的下部我们焊上了钢筋支架10.地下室高低跨处模板挂模11、止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。

有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开。

12、地下室底板砼浇捣后13、地下室放线，柱头混凝土凿毛14、模板钢管架搭设楼板底模塔架搭设15、外墙施工缝处凿毛16、柱脚焊的定位钢筋17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。

18、柱的垂直度检查19、地下室柱的砼浇捣完毕20、人防门预埋安装中21、地下室顶板砼浇捣中22、地下室外墙模板拆除后的止水螺杆处理23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块24、外墙止水螺杆割除后水泥砂浆修补25、外墙防水卷材施工中26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。

还有个别木方挑头太长了。

27、圆柱模板安装施工中28、地下室拆模后的情景，该处是消防水池的地方，满墙壁都是止水螺杆29、地下室施工后30、地下室砖墙砌筑31、椭圆型车道施工中32、梁模板加固不合格需要整改的位置，梁侧板交接处木方未通长加固，该处很容易涨模。
