节段拼装箱梁施工技术

简支箱梁节段胶接拼装施工方法及工艺完整版简支箱梁是一种常用于桥梁建设的梁体结构，具有轻量化、强度高、施工方便等优点。

箱梁节段胶接拼装是一种常用的施工方法，下面我们将详细介绍其施工方法及工艺。

1.工艺准备施工前需要进行充分的工艺准备工作，包括设计、制作方案、材料准备等。

同时需要做好安全防护和环境保护措施，确保施工过程中的安全和环境问题。

2.箱梁节段制作根据设计要求和制作方案，制作箱梁节段。

箱梁节段一般由钢筋、混凝土等材料组成，按照设计要求进行制作。

3.表面处理箱梁节段制作完成后，需要进行表面处理工作。

包括清洗、喷涂防腐剂等工作，保证箱梁节段表面的平整和耐久性。

4.胶接拼装将制作好的箱梁节段进行胶接拼装。

首先要确定拼装位置和相邻节段的连接方式，然后进行胶接。

胶接主要采用环氧树脂胶水，具有粘接力强、耐腐蚀、耐高温等特点。

胶接时需要注意胶水的配比和胶粘面的处理，确保胶接质量。

5.箱梁整体调整胶接拼装完成后，需要对整个箱梁进行调整，保证箱梁的平直度和水平度。

调整主要通过调整胶接面的高度和使用调整器具来完成，确保箱梁的质量。

6.箱梁固定箱梁整体调整完成后，需要进行固定，确保箱梁的稳定性。

箱梁固定一般采用螺栓和焊接等方式，确保箱梁的牢固度和安全性。

7.箱梁后处理箱梁固定完成后，还需要进行一些后处理工作，包括除锈、喷涂防腐剂、补充混凝土等工作，保证箱梁的使用寿命和美观度。

8.检验验收施工完成后，需要进行检验验收工作，确保施工质量和符合设计要求。

检验验收包括外观检查、尺寸测量、负荷试验等工作，以确保箱梁的安全可靠性。

通过以上的施工方法和工艺，可以有效地完成箱梁节段胶接拼装施工。

在施工过程中，需要严格按照规范和要求进行操作，确保施工质量和安全。

同时，需要及时处理施工中的问题和难点，确保施工进度和质量。

节段预制箱梁拼接胶施工及控制要点一、概述节段预制箱梁拼接胶施工是在现场将预制的箱梁节段进行拼接，并利用胶进行粘接固定的施工工艺。

该施工工艺具有施工速度快、质量可控、混凝土浇筑工序简化等优点，但同时也对施工工艺和质量控制要求较高。

本文将结合具体施工实践，对节段预制箱梁拼接胶施工及其控制要点进行详细介绍。

1、工序准备：将拼接箱梁节段和胶接材料（如聚氨酯胶）准备至施工现场，并进行检验确认。

对施工现场进行清理、整理，做好安全防护措施。

2、拼接准备：根据箱梁节段的设计图纸，确定拼接顺序及方法，并进行相应的定位、标记和准备工作。

3、胶接施工：在拼接箱梁节段的接口部位上涂抹胶接材料，确保胶接材料均匀涂覆，并且要求做到无空隙、无漏涂。

4、拼接组装：将涂覆了胶接材料的箱梁节段进行拼接组装，并根据设计要求进行调整、对齐和固定。

5、养护处理：对拼接完成的箱梁进行养护处理，保证胶接材料的固化和粘接效果。

6、验收确认：对胶接箱梁进行初步验收，并进行必要的记录和整理工作。

1、材料要求对于胶接材料，应具备良好的粘接性能、抗压强度和耐候性能，建议选择具备高黏结强度、良好耐候性和耐老化性能的聚氨酯胶。

应保证材料的质量可控，严格按照生产规范进行采购和接收验收。

2、施工技术要求（1）工艺流程严格执行：要求施工人员严格按照规定的工艺流程进行操作，并严格按照设计要求进行拼接和施工。

（2）操作规范规范：要求施工人员具备一定的施工操作经验，能熟练掌握胶接工艺的操作技巧，保证操作规范规范。

（3）胶接均匀涂覆：要求胶接材料均匀涂覆在接口部位，确保胶接质量。

3、拼接控制要点（1）整饰清洁：要求在拼接前对接口进行整饰清洁，确保胶接面干净无杂质。

（2）组合对齐：对于箱梁节段拼接，要求做到对齐、连接紧密，无破损和错位。

（3）胶接密封：要求胶接材料填充密封接口，确保胶接质量。

4、养护处理要点进行胶接后的箱梁节段必须进行养护处理，一般应在20°C左右的环境温度下进行，养护时间为3-5天。

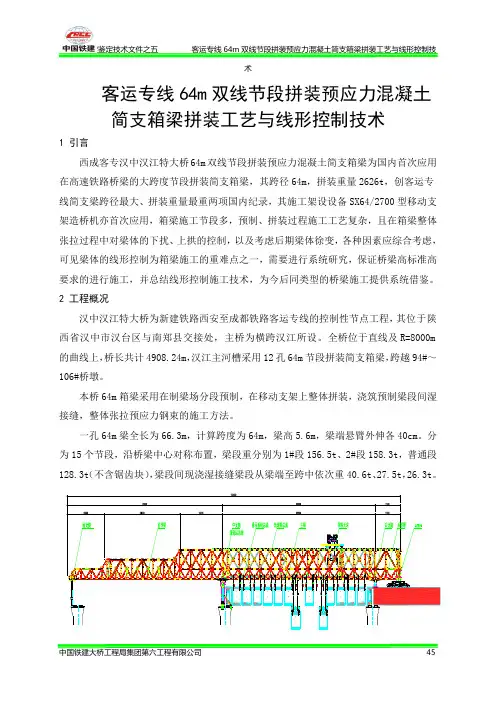

客运专线64m双线节段拼装预应力混凝土简支箱梁拼装工艺与线形控制技术1 引言西成客专汉中汉江特大桥64m双线节段拼装预应力混凝土简支箱梁为国内首次应用在高速铁路桥梁的大跨度节段拼装简支箱梁，其跨径64m，拼装重量2626t，创客运专线简支梁跨径最大、拼装重量最重两项国内纪录，其施工架设设备SX64/2700型移动支架造桥机亦首次应用，箱梁施工节段多，预制、拼装过程施工工艺复杂，且在箱梁整体张拉过程中对梁体的下扰、上拱的控制，以及考虑后期梁体徐变，各种因素应综合考虑，可见梁体的线形控制为箱梁施工的重难点之一，需要进行系统研究，保证桥梁高标准高要求的进行施工，并总结线形控制施工技术，为今后同类型的桥梁施工提供系统借鉴。

2 工程概况汉中汉江特大桥为新建铁路西安至成都铁路客运专线的控制性节点工程，其位于陕西省汉中市汉台区与南郑县交接处，主桥为横跨汉江所设。

全桥位于直线及R=8000m 的曲线上，桥长共计4908.24m，汉江主河槽采用12孔64m节段拼装简支箱梁，跨越94#～106#桥墩。

本桥64m箱梁采用在制梁场分段预制，在移动支架上整体拼装，浇筑预制梁段间湿接缝，整体张拉预应力钢束的施工方法。

一孔64m梁全长为66.3m，计算跨度为64m，梁高5.6m，梁端悬臂外伸各40cm。

分为15个节段，沿桥梁中心对称布置，梁段重分别为1#段156.5t、2#段158.3t，普通段128.3t（不含锯齿块），梁段间现浇湿接缝梁段从梁端至跨中依次重40.6t、27.5t，26.3t。

图1 梁段划分示意图3 箱梁线形控制对于如何保证箱梁的整体线形控制技术，其影响因素较多，主要为节段预制施工过程、移动支架拼装预压施工过程、节段拼装施工过程、预应力张拉施工过程等方面，对这几方面进行施工质量控制，保证箱梁架设后的整体线形可以满足验收标准的要求。

对于加装二期荷载后期梁体的徐变可通过梁体自身的支座偏移量进行调整，后期梁体扰度的变化在预拱度预留过程中已经考虑。

预制混凝土节段箱梁胶接拼装架设施工预制混凝土节段箱梁是一种常见的梁体结构形式，它由若干个预制混凝土节段拼接而成。

为了保证节段之间的连接牢固而且具有良好的整体性，常采用胶接的方式进行拼装架设。

下面将介绍预制混凝土节段箱梁胶接拼装的工程施工步骤。

首先，进行胶接前的准备工作。

这里主要包括制定胶接方案和准备所需材料和设备。

制定胶接方案时需要考虑节段箱梁的尺寸、胶接接缝的位置、胶接剂的种类和用量等因素。

准备材料主要包括胶接剂、搅拌设备、搅拌容器、胶接剂涂刷工具等。

第二步，进行胶接剂的搅拌工作。

根据胶接剂的使用说明，将胶接剂粉末和液体按照一定比例放入搅拌容器中，并使用搅拌设备将其充分混合，直至得到均匀的胶状物质。

这一步的搅拌时间和搅拌速度需根据具体胶接剂的要求进行调整。

第三步，对节段箱梁的接缝进行清洁处理。

清洁接缝是为了保证胶接剂能够充分附着在接缝表面，从而确保胶接的牢固性。

清洁工作可以使用钢丝刷或喷水器等工具进行，将接缝表面的污物、杂质等清除干净。

第四步，进行胶接剂的涂刷工作。

使用涂刷工具将搅拌好的胶接剂均匀涂刷在接缝的两侧，涂刷的厚度一般为2-3毫米。

在涂刷过程中要注意控制涂刷的均匀性和厚度，以确保胶接剂能够覆盖整个接缝并且胶层的厚度一致。

第五步，进行节段的拼接工作。

将涂刷好胶接剂的节段按照相应的拼接方案进行组装，保证节段之间的对齐和平整。

在拼接过程中，需要注意胶接剂的使用时间，不要等到胶接剂快干时再进行拼接，以免影响胶接的效果。

拼接完一个节段后，要进行检查和调整，确保拼接的牢固性和准确性。

第六步，进行胶接剂的固化和成型工作。

完成节段的拼接后，需要等待胶接剂固化和成型。

固化时间一般为24小时左右，具体时间要根据胶接剂的要求来确定。

在固化期间，要保持施工环境的干燥和稳定，避免对胶接剂的影响。

最后，进行胶接部位的检查和验收工作。

检查包括对胶接部位的外观和质量进行检查，确保胶接的牢固性和平整度等；验收包括对胶接质量的评价和记录，按照相关规范进行验收。

节段预制拼装箱梁安装施工工法摘要：节段预制拼装箱梁是近年来新兴的成桥方式，在安装方面有别于整孔预制箱梁。

本文作者通过工程实践，对短线法预制节段箱梁安装施工工艺中的关键技术和施工要点进行了研究，具有重要的参考意义。

关键词：节段预制；拼装；施工1 前言节段预制拼装箱梁与传统的支架现浇和整孔预制架设工法相比，具有技术含量高、施工速度快、成桥后梁体徐变上拱小、预应力损失小等特点，不需要大量支架或很大的预制场地、良好的运输道路，特别适合城市高架桥梁建设，是城市桥梁设计、施工的发展方向。

通过整理总结该桥梁的施工工法，有助于推进施工技术的革新。

2 箱梁节段拼装总体工艺节段箱梁采用短线匹配法在预制场预制完成、采用60t运梁车运至拼装桥跨的提梁位置，采用上承式节段拼装架桥机架设，如图1。

3 节段箱梁拼装关键施工工艺3.1工艺流程见图2。

图1 节段拼装示意图图2 节段拼装工艺流程图3.2 预制节段箱梁出厂前检查验收梁段出厂前应逐段进行全面检查，主要核查截面尺寸、预应力孔道坐标、端面剪力健位置及与相邻梁段的匹配情况。

3.3 箱梁节段运输及喂梁采用60t平板车逐段运输。

根据每桥跨地面情况合理选择喂梁方式，可采用架桥机下前端喂梁、架桥机下部喂梁、桥上尾部喂梁三种方式。

本工程中架桥机为上承式，同时本桥梁下净空足够，将桥旁道路和桥下场地平整压实后，可将节段箱梁直接运输至架桥机下方的提升位置，所以本桥采取架桥机下部喂梁方式。

3.5 悬拼悬拼过程包含提梁、换吊、定位、胶拼、临时张拉等环节。

提梁顺序按照提第1节段S1梁→提第12节段S12梁→提第2节段S2….→提第11节段梁→S11。

每一梁段通过架桥机的主天车提携至合适位置后，通过吊孔、吊杆转换，将主天车解放、由各次天车悬吊各梁段至悬拼状态。

提梁施工如图3所示。

图3 提梁施工每节梁段的顶板上设置4个吊装孔（其中端梁设置8个吊装孔），天车悬挂梁上的吊杆孔与节段梁的吊装孔一一对应，通过吊杆和托架吊装梁段。

短节段全断面箱梁预制及拼装施工工法短节段全断面箱梁预制及拼装施工工法一、前言短节段全断面箱梁是一种常用的桥梁结构形式，由于具有结构强度高、抗震能力强、施工周期短、经济效益好等特点，广泛应用于公路、铁路、城市轨道交通等领域。

本文将介绍短节段全断面箱梁的预制及拼装施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点短节段全断面箱梁预制及拼装施工工法具有以下特点：1. 全断面预制：短节段全断面箱梁采用预制工艺，可以在工厂进行全断面的预制，保证了梁体的质量和工期控制。

2. 拼装施工：预制好的短节段箱梁可在现场进行拼装施工，由于采用短节段的拼接方式，方便运输和安装，提高了施工效率。

3. 结构精度高：预制及拼装施工方式可以保证梁体的几何精度和尺寸精度，确保了桥梁结构的稳定性和安全性。

4.适应范围广：适用于不同跨径、不同载荷要求的桥梁工程，可以满足各种工程的需要。

三、适应范围短节段全断面箱梁预制及拼装施工工法可以适用于各类公路、铁路、城市轨道交通等工程，特别适合于大跨径、高标准、重载桥梁工程。

四、工艺原理该工法的实际工程应用基于以下工艺原理：1. 施工工法与实际工程之间的联系：短节段全断面箱梁的预制及拼装施工工艺与实际的工程要求和设计要求相吻合，能够满足梁体结构的强度、刚度、稳定性等要求。

2. 采取的技术措施：通过选择适当的预制和拼装工艺，确保梁体预制件的质量稳定，拼装过程的准确性和可靠性，并进行必要的质量检测和控制，以确保施工质量。

五、施工工艺短节段全断面箱梁预制及拼装施工工法包括以下主要施工阶段：1. 基础施工：按照设计要求进行桥墩、台座的基础施工，确保基础的稳定性和承载能力。

2. 模板安装：根据设计图纸和工艺要求，进行模板的安装，确保模板的几何尺寸和拼装精度。

3. 钢筋加工与安装：根据设计要求和工艺标准，对钢筋进行加工和预埋定位，确保钢筋的布置和连接符合要求。

预制节段梁拼装施工技术摘要：本文主要阐述预制节段拼装施工方法和要点，以及节段拼装施工技术注意事项，以期促进悬臂拼装施工技术的应用与推广，提高桥梁工程施工质量。

关键词：桥梁施工方法；节段梁预制；节段梁拼装；预应力施工一、工法介绍关于连续梁桥的施工方法，其中预制节段梁拼装施工是将悬臂法和预制拼装两种方法结合后形成的，又称悬臂拼装法，其原理就是将桥梁上部结构划分为若干标准节段，在预制场地匹配预制完成后，再运输至桥梁施工现场，采用架桥机或吊车等专用拼装设备，在桥梁下部结构之上按次序逐块组拼，同时施加预应力，使之成为整体结构。

二、施工方案预制节段梁拼装桥梁工程中连续梁0#块、湿接缝和合拢段均采用支架现浇施工，节段梁拼装施工是根据节段梁的重量选用不同起重吨位的龙门吊或者吊车进行悬臂拼装施工。

吊车依次序对称吊装其它号块节段梁，拼接前需先在节段梁衔接面均匀涂抹环氧树脂胶，将节段梁吊装到位并精确微调后，张拉位于节段梁箱室和顶板的临时锚固装置（钢锚座+精轧螺纹钢），然后再进行永久钢束的穿束和张拉，张拉永久钢束后根据需要拆除临时锚固装置，至此该号段完成拼装施工。

按此施工顺序对称拼装其余节段梁，并进行对称张拉。

待一联中所有的节段梁完成拼装后，最后安装合龙段钢筋，锁定并浇筑合龙段混凝土，张拉主梁内连续预应力钢束，完成本联主体结构施工。

施工过程中可以沿预定的安装方向进行逐跨拼装，若在施工场地和条件允许的情况下也可以各墩柱同时进行拼装施工。

三、节段梁拼装施工技术应用节段梁采用标准化设计施工，在标准化建设施工管理理念的推动下，极大程度上减少了预制节段的类型，进而提高了节段梁施工的效率，对各种类型的节段进行合理的组装即可形成桥梁整体。

3.1节段梁预制采用的短线法节段预制技术，通过标准化的工艺和线形控制，可以满足桥梁功能和几何多样化的需求。

同时各节段梁采用模块化施工、工业化流水线制作工艺，在质量、外观、施工效率等方面和以往的节段预制梁相比有极大的提高。

预制节段拼装桥梁施工关键技术分析摘要：随着城市化进程的不断加快与提升，人们对于生活环境有了更高的要求，而城市道路、桥梁在实际建设的过程中，容易对周围的环境造成污染和影响，并且噪声污染严重，不符合可持续发展观念。

未来需要将新材料、新工艺应用到桥梁建设工程当中，比如说预制节段拼装工艺，这一工艺具有低污染、低噪声等等优势，可以将其普遍应用到桥梁工程建设当中。

本文主要在阐述了预制节段拼装桥梁施工特征的基础上，分析施工关键技术要点，提出对应的质量控制措施。

关键词：预制节段；拼装桥梁；施工技术为了有效的改善城市交通问题，路桥建设规模正在逐渐扩大，这要求桥梁建设工程选择新颖的建设技术，从而达到更高的施工效率。

因此，为了保证桥梁施工质量，需要准确把握节段施工关键技术要点，根据相关要求和规定，做好对应的施工环节质量控制。

1.预制节段拼装桥梁施工技术特征预制节段拼装施工技术方法可以根据相关运输车辆以及拼装机具的实际情况，将桥梁沿轴线方向划分成为多个节段，最后根据施工实际情况来在工厂完成拼装。

在完成桥墩施工之后，需要保证强度达标，才能够利用运输车辆来将预制节段运输到现场完成拼装。

预制节段拼装桥梁实际施工的过程中，大多数都选择混凝土预制箱梁，其中包括多节段箱梁，根据一定工序来制定完成，这能够保证实际施工具有良好的线性特征。

预制节段拼装施工技术在实际操作的过程中，不会对周围的环境造成污染和影响，建设不会出现噪声，可以说具有良好的环保性。

各节段自身重量较轻，并且尺寸比较小，能够提升拼装速率，有助于缩短施工周期。

预制节段拼装工艺适用于体外预应力，在施工的过程中能够有效的减小梁断面实际尺寸，提升材料的整体利用率。

这有助于科学、合理的控制几何形状，保证桥梁建设结构更加美观。

这一施工工艺带来了便捷性的同时，在实际应用的过程中依旧存在一定的不足和影响。

使用施工工艺，通常在实际施工当中投入更多的施工资料，提前预制场地建设、运输设备等等。

汇报人：2023-12-03•引言•节段箱梁预制拼装技术概述•节段箱梁预制拼装技术研究现状•节段箱梁预制拼装技术应用实例•节段箱梁预制拼装技术发展趋势与展望•结论与建议引言节段箱梁预制拼装技术在国内的发展历程现有研究和应用现状存在的问题和发展趋势背景介绍通过对节段箱梁预制拼装技术的深入调查和分析，总结现有技术的优缺点，为工程实践提供指导和借鉴。

研究目的促进节段箱梁预制拼装技术的进一步发展，提高工程质量和施工效率，为我国桥梁建设事业的可持续发展提供技术支持。

研究意义研究目的和意义节段箱梁预制拼装技术概述节段箱梁预制拼装技术是指将桥梁划分为多个独立的节段，在预制场进行预制生产，然后通过一定的拼装方式将各个节段连接在一起，最终形成完整的桥梁结构。

节段箱梁预制拼装技术可以适用于各种类型的桥梁，如混凝土桥梁、钢混组合桥梁等。

节段箱梁预制拼装技术简介降低成本由于采用节段箱梁预制拼装技术可以减少现场施工的工作量，因此可以降低人力、物力和财力的投入，从而降低整个桥梁的建设成本。

提高生产效率采用节段箱梁预制拼装技术可以将桥梁划分为多个独立的节段，并在预制场进行批量生产，这样可以大大提高生产效率。

提高质量在预制场进行节段箱梁的预制生产，可以更好地保证混凝土的质量和外观，同时也可以更好地控制施工过程中的质量。

节段箱梁预制拼装技术的优势节段箱梁预制拼装技术可以分为湿接缝方式和干接缝方式。

湿接缝方式需要在节段间设置接缝，通过现浇混凝土连接，干接缝方式则通过预应力筋连接，具有更好的整体性能。

按照拼装方式分类节段箱梁预制拼装技术可以分为悬臂拼装和支架拼装。

悬臂拼装可以利用已完成的节段作为支撑，逐步向两侧扩展，适用于跨度较大的桥梁；支架拼装需要在现场搭设支撑体系，适用于跨度较小的桥梁。

按照支撑方式分类节段箱梁预制拼装技术的分类及特点节段箱梁预制拼装技术研究现状国内外研究现状国内研究国内研究者主要关注节段箱梁预制拼装技术的设计和施工流程，包括预制构件的生产、运输、存储、拼装等环节，同时开展了相关实验研究，探讨了节段箱梁的受力性能、拼装精度和施工质量控制等方面。

预制节段箱梁拼接技术
预制节段箱梁拼接技术是一种高效、快速、安全的梁体拼接技术。

该技术以预制节段箱梁为基础，将多个节段箱梁通过连接件进行拼接。

拼接时，需要先进行预拼接，即在厂房内对节段箱梁进行拼接，然后将拼接好的箱梁用大型吊装机械装载到运输车辆上运输至工地，最后在现场进行最终拼接。

预制节段箱梁拼接技术的优点是显著的。

首先，预制节段箱梁可以在厂房内进行制作，从而避免了在工地上制作的风险和不确定性。

其次，预制节段箱梁可在厂房内进行精准的加工和质量控制，保证了梁体的质量和一致性。

另外，预制节段箱梁拼接时可以快速完成，大大缩短了工期。

最后，该技术通过使用高强度的连接件和系统化的拼接工艺，保证了梁体的安全性和可靠性。

预制节段箱梁拼接技术适用于各种桥梁、隧道、地下管廊等工程中箱梁的使用。

在未来，随着该技术的发展和应用，预制节段箱梁拼接将成为桥梁工程中的主流技术之一。

- 1 -。

芜湖长江公路二桥节段箱梁预制施工技术摘要：芜湖长江公路二桥引桥上部构造均为节段箱梁预制拼装结构，采用“轻型、薄壁、全体外预应力”节段梁设计，结构形式新颖，具有预应力混凝土干缩徐变小、施工干扰小、施工标准化、装配化、精细化程度高等特点。

本文重点介绍了芜湖长江公路二桥节段箱梁预制施工工艺及质量控制，为以后同类型桥梁施工提供一定的参考经验。

关键词：节段箱梁；预制；施工技术一、工程概述芜湖长江公路二桥位于芜湖长江大桥和铜陵公铁两用大桥之间，上游距离铜陵公铁两用大桥约24公里，下游距离芜湖长江大桥约34公里。

项目起于无为县石涧镇，接规划中的北沿江高速公路，终于繁昌县峨山镇，接已经建成的沪渝高速公路，路线全长55.508公里，北岸接线长20.778公里，南岸接线长20.748公里，跨江主引桥长13.982公里，自无为东互通至三山互通间采用双向六车道，其余接线范围采用双向四车道标准。

六车道箱梁各部位顶、底、腹板断面尺寸以及各翼缘板加肋尺寸均是一致的，顶宽16.25m，底板宽5.584m，梁高3.25m，顶板厚22cm，底板厚20cm，腹板厚33cm，每榀梁段中部设置一道腹板加劲肋，根部高100cm。

四车道箱梁顶、底板厚度、腹板厚度与腹板斜率、腹板内侧倒角尺寸均是一致的，顶宽12.5m，底板宽5.278m，梁高2m，顶板厚22cm，底板厚20cm，腹板厚33cm。

箱梁截面尺寸、类型变化较少为实现节段箱梁大规模工厂化预制提供了前提。

二、节段箱梁预制施工步骤2.1. 短线匹配预制工艺根据箱梁的结构型式及成桥的线形特点，箱梁梁段选用短线匹配法进行预制，即在预制场设置20个预制台座，各台座同时作业，所有梁段都在预制台座上进行浇筑。

浇筑时，除每座桥预制起始梁段采用一端固定端模、一端活动端模进行浇筑外，其余梁段均采用一端为固定端模，另一端为已浇的前一梁段做匹配梁段进行浇注，确保了相邻梁段匹配接缝的拼接精度。

当新浇梁段初步养生、拆模后，匹配梁段即运走存放，而把新浇梁段转移到该位置上作为新匹配梁段，完成下一榀箱梁梁段的预制，并依此循环完成整跨梁段的预制。

简支箱梁节段胶接拼装施工方法及工艺简支箱梁是一种常用的桥梁结构形式，主要由箱梁体和节段构成。

在施工过程中，箱梁体可以分为多个节段进行胶接拼装。

接下来，我将详细介绍简支箱梁节段胶接拼装的施工方法及工艺。

一、准备工作1.单元节段制作：将整个箱梁体按照设计要求划分为多个单元节段。

每个单元节段的长度一般在6-10米之间，具体长度根据实际情况而定。

2.节段加固：为了保证胶接拼装的质量和安全性，需要对单元节段进行加固处理。

可以在箱梁体内部设置可拆卸的加强筋，以增加节段的刚度和承载能力。

3.清洁处理：在拼接接缝处清除油污、水泥渣和杂物等，保证接缝表面洁净。

二、胶接材料及设备准备1.胶接材料：在简支箱梁的胶接拼装中，常常使用环氧树脂胶水作为胶接材料。

环氧树脂胶水具有优良的粘接性能和耐久性，适用于工程建筑领域。

2.胶接设备：主要包括搅拌机、刮板、胶枪等。

1.胶水制备：按照胶接胶水的配方，在搅拌机中加入适量的胶水和固化剂，并进行充分搅拌，直至胶水呈现均匀的状态。

2.胶接面涂胶：在拼接的接缝面上涂敷胶水，要求胶水均匀覆盖整个接口，不得有漏涂或积存现象。

3.拼装节段：将涂有胶水的接缝面对接，进行拼接。

拼接时要求接触面均匀、紧密，并避免产生空隙。

4.固定压实：在拼接后的节段上加压，使用专用的压实工具将节段固定。

固定时间一般为24小时，以确保胶水充分固化。

5.清洁处理：在胶接拼装完成后，对接缝处进行清洁处理，清除多余的胶水和杂物。

四、质量控制1.胶接强度检测：胶接拼装完成后，对接缝处进行胶接强度的检测。

可以使用拉伸试验等方法进行检测，确保胶接强度符合设计要求。

2.表面平整度检测：使用测量仪器对箱梁表面进行检测，以保证拼接后的箱梁表面平整度符合要求。

3.变形检测：对简支箱梁进行变形监测，以确保拼接后的箱梁在使用过程中没有出现变形问题。

通过以上的施工方法及工艺，可以实现简支箱梁节段的胶接拼装施工。

胶接拼装的优点是简化施工过程、提高施工效率，同时也能够增加结构的整体强度。

预制节段箱梁支架法拼装施工工法预制节段箱梁支架法拼装施工工法一、前言预制节段箱梁支架法拼装施工工法是一种在桥梁施工中常用的工法，通过预先制作多个节段箱梁，并在现场进行拼装和安装，能够有效提高施工效率和质量。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。

二、工法特点该工法的主要特点包括：施工时间短、质量可控、工艺简单、安全性高、适用范围广等。

预制箱梁的制作可以在工厂内进行，并采用标准化设计和统一生产，能够提高生产效率和质量稳定性。

拼装施工时，支架起到了重要的作用，既能够确保箱梁的平稳安装，又能够实现施工工艺的疏导和控制。

三、适应范围该工法适用于桥梁、隧道等大型工程的施工，特别适用于箱梁跨度较长、施工期限紧、质量要求高的项目。

它可以应用于不同类型的桥梁，如公路、铁路、地铁等，能够满足不同项目的需求并确保施工质量。

四、工艺原理预制节段箱梁支架法拼装施工工法的工艺原理在于通过预先制作箱梁和支架，将其在现场进行拼装和安装，形成桥梁的主体结构。

该工法采用了模块化和标准化设计，使得制作和拼装过程简单高效。

支架的设计和安装能够确保箱梁的稳定性和安全性。

五、施工工艺施工工艺包括箱梁的制作、支架的搭设、箱梁的拼装和安装、支架的拆除等过程。

首先，制作预制箱梁需要进行模板制作、钢筋加工、混凝土浇筑等工作。

然后，搭设支架需要根据设计要求进行施工，保证支架的稳定性。

接下来，进行箱梁的拼装和安装，包括拼接、吊装和定位。

最后，在箱梁固定后，拆除支架，完成施工工艺。

六、劳动组织施工时需要协调各个施工班组，包括制模班组、钢筋班组、浇筑班组、吊装班组等。

需合理安排人员，确保施工进度和质量。

七、机具设备施工所需的机具设备包括高空作业平台、吊车、螺杆机、模板支架等。

这些设备能够提高施工效率和安全性。

八、质量控制质量控制涉及到材料的检测和选择、模板的制作和安装、箱梁的浇筑和拼装、支架的搭设和拆除等方面。

高铁56m节段拼装简支箱梁施工技术发布时间：2021-02-19T09:40:09.690Z 来源：《基层建设》2020年第27期作者：张世年[导读] 摘要：结合某高铁特大桥，对56m节段拼装简支箱梁的梁场建设、节段预制、造桥机组拼、节段拼装、湿接缝的施工进行探讨。

中国铁路兰州局集团有限公司工程质量监督站 730000摘要：结合某高铁特大桥，对56m节段拼装简支箱梁的梁场建设、节段预制、造桥机组拼、节段拼装、湿接缝的施工进行探讨。

关键词：节段箱梁预制、移动式造桥机拼装架设、施工技术1 工程概况该特大桥为跨越河道、老国道、新国道、省道、河道景观平台而设。

桥长度为1125.06m，上部结构为14-56m节段拼装简支箱梁+10-32m现浇简支箱梁。

2桥梁构造节段拼装梁梁体为单箱单室等高度变截面结构，梁全长56m，顶板宽12.6m，底板宽度为6.7m，中心线处梁高5.19m，最低点梁高5.1米。

每孔节段箱梁共分为13个预制梁段，12个湿接缝。

端头梁段2.05m，重量178.2t；过渡梁段长3.5m，重量124t；标准梁段长4.1m，重量131t；湿接缝长0.6m，重量30.2t。

3总体施工方案节段拼装梁首先在桥位附近建设节段预制梁场，在梁场进行节段预制，待节段预制节段达到强度后，在桥位处组拼造桥机，利用运梁车将预制节段运输至桥位处，利用造桥机自带的吊梁小车将预制节段吊至桥位处按照顺序摆放就位后，进行湿接缝施工，待湿接缝砼达到设计强度后进行第一批钢绞线张拉，然后进行造桥机过孔、下一孔梁段的运输完成后进行第二批钢绞线的张拉压浆，循环往复，完成全桥的施工。

3.1梁场建设首先根据工程规模、工期等确定梁场的规模，再根据桥位附近地形选择合适的梁场位置。

根据本桥工程特点和现场地形条件，将节段拼装梁节段预制场设置在桥位14#～17#墩位线路右侧，梁场整体斜交于线路中线，梁场高程与梁顶设计标高一致。

预制梁场规划长135m，宽40m。
