沥青上面层试验段施工方案

  • 格式：doc
  • 大小：297.50 KB
  • 文档页数：24

试验段施工方案 根据合同文件和施工计划要求，C1标一工区计划于2015年7月7日在K1+200-K1+700右幅进行上面层试验段的施工，长度500m。 一 、项目概况 建三江至抚远高速公路是黑龙江省是贯通垦区东部地区重要的东西交通运输大通道。本合同段路线起点在建虎高速K22+266处设置Y型枢纽互通与建虎高速相接，终点与下一合同段（洪河至前哨）顺接，全长91.017km。

我工区路线起点桩号K0+000,终点桩号K24+000,路线全长22.017公里(断链1983m）。 二、上面层设计技术标准 1、上面层：中粒式沥青混凝土AC-16（改性）5cm 2、设计宽度：10.5m 三、施工组织机构设置 一）、施工组织机构 1、本项目实行项目法管理，成立项目经理部，项目经理部下设综合办公室、财务部、工程部、质检部、试验室、安全部等职能部门。 2、成立以项目经理为首的质量管理组织机构，项目经理对本工程全面负责，项目总工负责施工技术。 二）、各部门主要职能如下： 1、工程部：协助主管领导组织施工生产作业和工程技术管理及计划统计和工程计量等工作。 2、财务部：负责财务监督和会计基础工作，负责企业管理、成本核算及工程款支付工作，负责材料采购、运输、保管、发放和清产核算等工作。 3、质检部：监督做好施工质量的自检、互检、联检工作，以及质量记录的管理工作，掌握质量动态，分析质量情况。 4、安全部：负责本标段的安全管理工作。 5、试验室：负责材料试验和现场检测、检验工作。 三）、项目施工任务划分 针对本项目路面面层的实际情况，我项目部设置一个路面面层工程施工队伍来承担该项工程的施工任务。 四、试验段人员、机械设备投入情况 一）试验段参加人员： 项目总负责：崔立民 技术总负责：周学国 施工负责人：赵廷荣 机械负责人：王 忠 测量负责人：赵莹久 试验负责人：任国生 质检负责人：张来顺 安全负责人：李忠彪 二）试验段投入设备 设备名称 规格型号 合同数量 进场数量 进场日期 技术状况 拟用何处 沥青拌和站 吉工3250 1 1 2015.5 良好 路面面层 摊铺机 福格勒SUPER 2100-2 1 1 2015.5 良好 路面面层 胶轮压路机 30T 2 2 2015.5 良好 路面面层 双钢轮压路机 DYNAPAC

CC624HF 3 3 2015.5 良好 路面面层

沥青贮存罐 300T 1 1 2015.5 良好 路面面层 装载机 ZL50 5 6 2015.5 良好 路面面层 水车 10T 1 2 2015.5 良好 路面面层 2、主要测量、检验及试验仪器（状态良好）： 序号 试验室 设 备 名 称 单 位 数量 进 场 时 间 状态

1 力学室 压力试验机 台 1 2014.4.1 良好 2 抗折压力机 台 1 2014.4.1 良好 3 万能试验机 台 1 2014.4.1 良好 4 压碎值仪 台 1 2014.4.1 良好 5 集料室 针片状规准仪 台 1 2014.4.1 良好 6 游标卡尺 台 2 2014.4.1 良好 7 砂当量仪 台 1 2014.4.1 良好 8 容积升 台 1 2014.4.1 良好 9 容量瓶 台 2 2014.4.1 良好

10 标准筛 套 1 2014.4.1 良好 11 净水天平 台 1 2014.4.1 良好 12 烘箱 台 1 2014.4.1 良好 13 台秤 台 2 2014.4.1 良好 14 摇筛机 台 1 2014.4.1 良好 15 液塑限联合测定仪 台 1 2014.4.1 良好 16 标准筛 套 1 2014.4.1 良好 17 电动击实仪 台 1 2014.4.1 良好 18 无侧限抗压试模 台 13 2014.4.1 良好 19 电动脱模器 台 1 2014.4.1 良好 20 灌砂筒 台 2 2014.4.1 良好 21 CBR测定仪 台 1 2014.4.1 良好 22 路面材料强度仪 台 1 2014.4.1 良好 23 触探仪 台 1 2014.4.1 良好 24 烘箱 台 1 2014.4.1 良好 25 铝盒 台 若干 2014.4.1 良好 26 天平 台 3 2014.4.1 良好 27 电子秤 台 1 2014.4.1 良好 28 压碎值仪 台 1 2014.4.1 良好 29 化学分析室 滴定台 台 1 2014.4.1 良好 30 滴定管 个 2 2014.4.1 良好 31 万用电炉 个 1 2014.4.1 良好 32 恒温水浴 台 1 2014.4.1 良好 33 玻璃器皿 个 若干 2014.4.1 良好

34 温度计 个 1 2014.4.1 良好 35 研钵 个 1 2014.4.1 良好 36 秒表 个 1 2014.4.1 良好 37 检测室 3m直尺 套 1 2014.4.1 良好 38 钢卷尺 个 1 2014.4.1 良好 39 钢直尺 把 1 2014.4.1 良好 40 平整度测定仪 台 1 2014.4.1 良好 41 贝克曼梁 套 1 2014.4.1 良好 42 取芯机 台 1 2014.4.1 良好 43 摩擦系数测定仪 台 1 2014.4.1 良好 44 铺砂仪 台 1 2014.4.1 良好 45 回弹仪 台 1 2014.4.1 良好 46 灌砂筒 个 2 2014.4.1 良好 47 路面渗水仪 台 1 2014.4.1 良好 48 路面构造深度仪 台 1 2014.4.1 良好 49 沥青及沥青混合料室 针入度仪 台 1 2014.4.1 良好 50 延度仪 台 1 2014.4.1 良好 51 软化点测试仪 台 1 2014.4.1 良好 52 闪电仪 台 1 2014.4.1 良好 53 沥青比重瓶 个 1 2014.4.1 良好 54 标准粘度计 个 1 2014.4.1 良好 55 运动粘度计 个 1 2014.4.1 良好 56 脆点仪 台 1 2014.4.1 良好 57 万用电炉 台 1 2014.4.1 良好 58 旋转薄膜烘箱 台 1 2014.4.1 良好 59 含腊量测定仪 台 1 2014.4.1 良好 60 真空干燥箱 台 1 2014.4.1 良好 61 烘箱 台 1 2014.4.1 良好 62 冰柜 台 1 2014.4.1 良好 63 沥青混合料搅拌机 台 1 2014.4.1 良好 64 马歇尔成型机 台 1 2014.4.1 良好 65 温度计 个 3 2014.4.1 良好 66 天平 台 3 2014.4.1 良好 67 标准筛 套 1 2014.4.1 良好 68 脱模器 台 1 2014.4.1 良好

69 马歇尔试验仪 台 1 2014.4.1 良好 70 沥青混合料抽提仪 台 1 2014.4.1 良好

71 恒温水浴 台 1 2014.4.1 良好 72 平刮刀 个 3 2014.4.1 良好 73 含水量测定仪 台 1 2014.4.1 良好 74 加热器 台 1 2014.4.1 良好 75 电子静水天平 台 1 2014.4.1 良好 76 溢流水箱 台 1 2014.4.1 良好 77 秒表 个 1 2014.4.1 良好 78 真空保水容器 个 1 2014.4.1 良好 79 卡尺 把 1 2014.4.1 良好 80 材料试验机 台 1 2014.4.1 良好 81 恒温水箱 台 1 2014.4.1 良好 82 滤筛 台 1 2014.4.1 良好 83 试模 只 20 2014.4.1 良好 84 测量 水准仪 台 4 2014.4.1 良好

85 全站仪 台 2 2014.4.1 良好

86 GPS 台 1 2014.4.1 良好

五、施工方案及施工方法 一）通过试验路段达到以下目的 1、对试拌沥青混合料进行级配，沥青含量、马歇尔等试验项目，由此确定生产用标准配合比，综合确定生产配合比的最佳沥青用量，作为生产控制 和质量检验依据。试拌级配至少保证0.075mm、2.36mm、4.75mm及最大公称粒径筛孔的通过百分率接近优选的设计级配范围的中值附近。 沥青含量检验主要是复查搅拌设备的静态计量精度和动态计量 误差，马歇尔试验检查标准配比的适用性，特别注意试件的空隙率是否符合设计要求。 2、分别从搅拌器下和摊铺现场取足够数量样本，测定级配及沥青含量的波动情况，制订施工用级配控制范围。 3、钻芯检测铺层厚度，压实度、空隙率、确定厚度和松铺系数的关系，建立与摊铺工艺、压实工艺之间的关系。 4、通过试拌确定搅拌设备的上料速度，每锅料量，拌和时间、出料温度、贮存与卸料方式，减小材料变化与波动，完善调整控制手段，控制离析等施工工艺。 5、通过试铺确定摊铺机摊铺速度，摊铺宽度，振实方式，自动找平方式，各系统参数设置、厚度调节，起步参数，解决材料离析的结构参数调整及运行参数设置，梯形摊铺的协调方式等施工工艺。 6、通过碾压确定压路机类型、数量、组合、碾压顺序、速度、振动频率、振幅、重叠宽度等施工工艺和接缝的处理方式等。 7、通过试验段确定合理的施工机械型号、数量、组合方式、施工工艺，注意解决过程中的材料离析，温度离析，确定最佳工艺。 8、采集并记录施工条件，设备使用参数、施工工艺参数及现场检测参数，探索一套有效的质量过程控制方法，加强跟踪检测。 9、建立、健全质保体系，落实岗位责任，加强技术培训，加强施工管理，通过对各道工序的偏差分析提出合理的工艺和改进措施。

合集下载

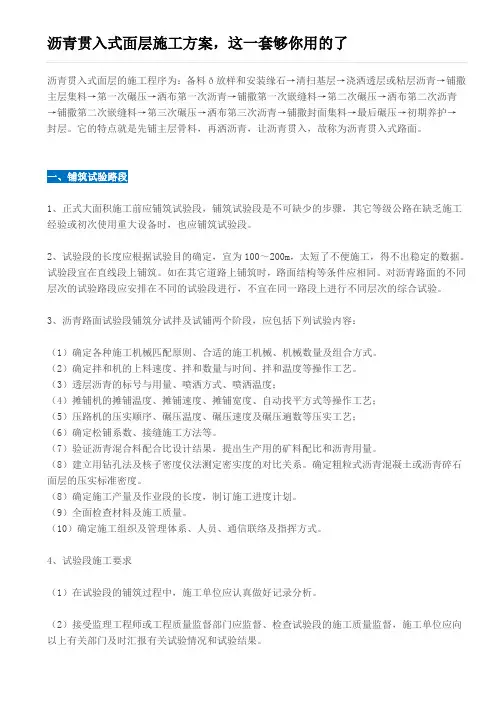

沥青贯入式面层施工方案
