Cibes电梯技术规格书

1Cibes A5000主要技术参数

模型Cibes A4000/A4000WCibes A5000

安装位置室内室内/室外

核载重量300公斤400公斤/500公斤

提升高度不超过13米不超过13米

最小顶层高度2250 毫米2250毫米

底坑50 毫米50毫米

平台/轿厢尺寸（宽Wx深D）800x830毫米 /1000x830毫米1000x1500/1100x1500/1100x1630毫米 *

完成尺寸1160x880毫米 /1360x880毫米1360x1520/1460x1520/1460x1650毫米 **

预留尺寸（宽Wx深D）1200x993毫米 /1400x993毫米1400x1630/1500x1630/1500x1760毫米 ***

最多停靠层站6站6站

运行速度（米/秒）0.15米/秒0.15米/秒

标准井道1RAL 9016 米白色钢板RAL 9016 米白色钢板

开门结构同向门、贯通门、相邻门同向门、贯通门、相邻门

梯门类型平开门或半高门平开门或半高门

开门净尺寸（高Hx宽W）2000x700毫米2000x900毫米

开门净尺寸，半高门（高Hx宽W）1100/1400/1500x700毫米 （提升高度不大于3米）1100/1400/1500x900毫米 （提升高度不大于3米）

驱动系统螺杆驱动（带安全螺母）螺杆驱动（带安全螺母）

控制系统基于微电脑控制的Canbus系统基于微电脑控制的Canbus系统

标准电源220V/380V220V/380V

额定功率2.2千瓦2.2千瓦

机房不需要不需要

产品标准MD 2006/42/EC（含EN 81-41）MD 2006/42/EC（含EN 81-41）

产地瑞典瑞典

适用范围

1. 玻璃井道可选2. 同向门3. 贯通门

* 半标准平台尺寸：800x1250/900x1500/1000x1300/1100x1400** 半标准井道尺寸：1160x1270/1260x1520/1360x1320/1460x1420*** 半标准预留尺寸：1200x1380/1300x1630/1400x1430/1500x1530

2Cibes A9000 Cibes A8000模型Cibes A9000Cibes A8000

安装位置室内室内

核载重量630公斤1000 公斤

提升高度不超过13米不超过13米

最小顶层高度2700毫米2300毫米

底坑100毫米130毫米

平台/轿厢尺寸（宽Wx深D）1100x1400x2200毫米1405x1980/1405x2480/1105x2180毫米

完成尺寸1735x1770毫米 / 1735x2000毫米1825x2080/1825x2580/1525x2280毫米

预留尺寸（宽Wx深D）1775x1810毫米 2 / 1775 x 2040毫米31865x2120/1865x2620/1565x2320毫米

最多停靠层站6站6站

运行速度（米/秒）0.15米/秒0.15米/秒

标准井道*RAL 9016 米白色钢板RAL 9016 米白色钢板

开门结构同向门、贯通门同向门、贯通门、相邻门

梯门类型滑动门平开门

开门净尺寸（高Hx宽W）2100x900毫米1300x2000/2100 alt. 1000x2000/2100 mm

开门净尺寸，半高门（高Hx宽W）--

驱动系统螺杆驱动（带安全螺母）螺杆驱动（带安全螺母）

控制系统基于微电脑控制的Canbus系统基于微电脑控制的Canbus系统

标准电源**380V380V

额定功率4.0千瓦4.0千瓦

机房不需要不需要

产品标准MD 2006/42/FN01/EC（含EN 81-41）MD 2006/42/EC（含EN 81-41）

产地瑞典瑞典

适用范围

1. 玻璃井道可选2. 同向门3. 贯通门

3Cibes B385Cibes S300Cibes S200

Cibes A6000/A6000SCibes S200Cibes S300Cibes B385

室内室内室内/户外室内/户外

400公斤300公斤300公斤300公斤

不超过13米不超过15米不超过15米不超过3米

2700毫米/ 2500毫米1800毫米1800毫米2250毫米

70毫米---

1100x1400x2200毫米 (内部高度）800x1250毫米800x1000毫米900x1400/1100X1400/100X1690毫米

1460x1520毫米--1290X1520/1490X1520/1490X1720毫米

1530x1670*/1530x1780**/1500x1760***---

6站2站2站2站

0.15米/秒0.15米/秒0.15米/秒0.06米/秒

轿厢：RAL 9016 米白色钢板RAL 7042RAL 9006RAL 9007 / 镀锌处理

同向门、贯通门贯通门同向门、贯通门贯通门、相邻门

井道：平开门；轿厢：折叠门/安全光幕--厅门

井道：900x2000毫米；轿厢：900x2100毫米--1100x900毫米

----

螺杆驱动（带安全螺母）齿轮齿条驱动齿轮齿条驱动螺杆驱动（带安全螺母）

基于微电脑控制的Canbus系统基于微电脑控制的系统基于微电脑控制的系统-

220V/380V220V220V220V/380V

4千瓦0.75千瓦0.75千瓦1.5千瓦

内置/独立不需要不需要内置

MD 2006/42/EC（含EN 81-41）MD 2006/42/EC（含EN81-40）MD 2006/42/EC（含EN81-40 )MD 2006/42/EC（含EN81-40）

瑞典瑞典瑞典瑞典

* A6000同向门** 贯通门*** A6000S 预留尺寸

4

1000/1100

1500

16301400/1500800/1000

830/830

993/9931200/1400

1865/1565/1865

1405/1105/1405

1980/2180/2480

2120/2320/2620

15001100

17601600Cibes A5000（标2）长度单位：毫米(宽x深)平台尺寸： 1000x1500/1100x1500完成尺寸：1360x1520/1460 x1520预留尺寸：1400x1630/1500x1630Cibes A8000 长度单位：毫米(宽x深)平台尺寸：1405x1980/1105x2180/1405x2480 完成尺寸：1825x2080/1525x2280/1825x2580预留尺寸：1865x2120/1565x2320/1865x2620

Cibes A5000（标1 )长度单位：毫米(宽x深) 平台尺寸：1100x1600完成尺寸：1460x1650 预留尺寸：1500x1760Cibes A4000/A4000W长度单位：毫米(宽x深)平台尺寸：800x830/1000X830完成尺寸：1160x880/1360X880预留尺寸：1200x993/1400X993 不同的开门结构示例：

以上预留尺寸是基于我们的配套井道给出的初步估计。实际的预留尺寸需要根据具体的产品要求和施工场地情况确定，详情请联系当地的分销商。

51200/1400/1500

800/1000/1100

1250/1300/1400

1380/1430/15301100

1670/1780/176014001530/1530/1500Cibes A6000/ Cibes A6000S长度单位：毫米(宽x深x高)轿厢尺寸：1100X1400X2200完成尺寸：1460x1520/1460x1639预留尺寸：A6000 为 1530x1670(同向门)1530x1780(贯通门 A6000S为 1500x1760

1300900

16301500Cibes A5000（半标1）长度单位：毫米(宽x深)升降平台尺寸：900x1500 完成尺寸：1260x1520预留尺寸：1300x1630 1100

1670/1780/176014001530/1530/1500Cibes A9000长度单位：毫米(宽x深x高)轿厢尺寸：1100X1400X2200完成尺寸：1735x1770/1735x2000 预留尺寸：1775x1810/1775x2040

Cibes A5000（半标2） 长度单位：毫米(宽x深)升降平台尺寸：800x1250/1000x1300/1100x1400 完成尺寸：1160x1270/1360x1320/1460x1420预留尺寸：1200x1380/1400x1430/1500x1530

以上预留尺寸是基于我们的配套井道给出的初步估计。实际的预留尺寸需要根据具体的产品要求和施工场地情况确定，详情请联系当地的分销商。半标准尺寸

6门

型号A4000/A4000WA6000 (折叠门)A9000 (滑动门)

门型号AL3AL4A10A20EI601EI60G1AF04AS0AS1ASEI1

开门尺寸（宽X高）700x20002700x20002700x20003700x20003700x2000700x2000894x2100900x2090900x2090900x2090

玻璃夹板尺寸（宽X高）540x535 540x935540x1600 90x1010525x159075x800500x1563没有玻璃没有玻璃370x1910 370x1910没有玻璃

材质/外观颜色（劳尔色卡）铝本色（阳极）铝本色（阳极）钢9016钢9016钢9016钢9016钢9016钢7004/7024钢7004/7024钢7004/7024

自动开门器可选可选可选可选可选可选标配标配标配标配

尺寸定制是是是是是是否 否否否

1. 防火门符合欧盟标准2. 门的高度在1.8米至 2.1米之间可以定制3. 门的高度在1.8米至2.3米之间可以定制4. 轿厢门电梯门型号

所有的玻璃夹板均为强化防爆安全玻璃

AL3

A30EI60

A30，A40为带玻璃夹板的钢制门，A8000专用。AL3，AL4阳极自然色铝制门，带玻璃夹板

带玻璃夹板的防火门AL4

A40EI60GA20

A10，A20为带玻璃夹板的钢制门。A10

A0为钢制门-不带玻璃，A6000专用A0ASEI AS0

A9000专用钢制滑动门（AS0-不带玻璃，AS1-带玻璃，ASEi-防火门（60分钟，不带玻璃））和A6000专用钢制中开折叠门（AF0）。AS1AF0 A15A25

半高门（A15-不带玻璃夹板，A25-带玻璃夹板）

合集下载

电梯技术要求

电梯技术要求

电梯技术要求

(一) 电梯设备数量、主要规格、井道参数

楼

号 梯号 井道净空尺寸

宽*深 轿厢尺寸

宽*深 载重kg 速度m/s 厅门口

预留尺寸

宽*高 开门尺寸 层/站 楼层标记 提升高度 顶层

高度 底坑

深度 数量(台) 用途 操控

方式

1# 2500*3400 1500*2700 2000 1.5 1400*2200 1200*2100 6/6 B1，1-5F 19.2m 4550 1600 1 病床电梯 单控

2# 2200*3050 1400*2400 1600 1.5 1400*2200 1200*2100 5/5 1-5F 14.6m 4550 1600 1 病床电梯 单控

合计数量 2台 （二）电梯设备技术及配置要求

序号 名称 内容 其他

1 性能配置

1.1 曳引机 永磁同步无齿传动

1.2 驱动控制系统 交流变频变压（VVVF）调速驱动系统

1.3 控制方式 全自选自动程序控制

1.4 主控制主板 原品牌产品或知名产品

1.5 主变频器 原品牌产品或知名产品

1.6 门机控制板及门机变频器 原品牌产品或知名产品

1.7 旋转编码器 进口产品

1.8 光幕 进口产品

2 规格及装饰配置

2.1 额定载重 详见表1、表2

2.2 额定速度 详见表1、表2

2.3 提升高度 详见表1、表2

2.4 厅门 304发纹不锈钢

2.5 轿厢壁 304发纹不锈钢

2.6 轿厢门 304发纹不锈钢

2.7 门框 304发纹不锈钢

2.8 轿厢地面 拼花PVC耐磨地板

2.9 轿厢天花 304发纹不锈钢+亚克力面板（要求简洁明亮）

2.10 地坎 铝合金

2.11 开门方式 双扇旁开自动门

2.12 开门尺寸 1200mm*2100mm;

2.13 井道尺寸 mm× mm（详见表1、表2）

2.14 门洞尺寸 1400mm× 2200 mm

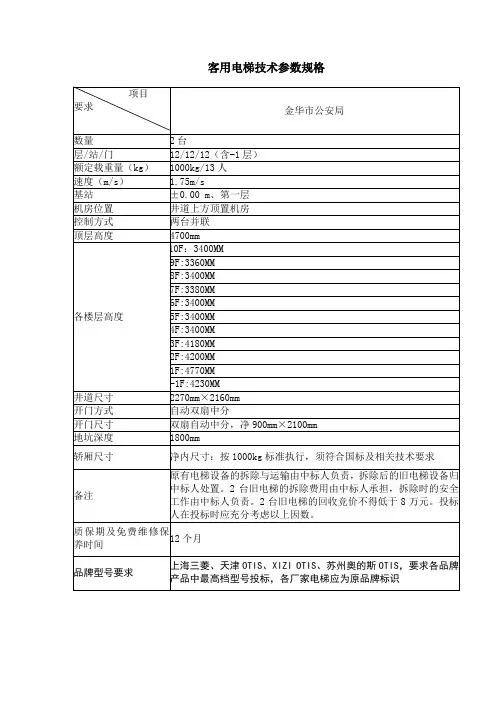

客用电梯技术参数规格

客用电梯技术参数规格

客用电梯技术参数规格

项目

要求 金华市公安局

数量 2台

层/站/门 12/12/12（含-1层）

额定载重量（kg） 1000kg/13人

速度（m/s） 1.75m/s

基站 ±0.00 m、第一层

机房位置 井道上方顶置机房

控制方式 两台并联

顶层高度 4700mm

各楼层高度 10F：3400MM

9F:3360MM

8F:3400MM

7F:3380MM

6F:3400MM

5F:3400MM

4F:3400MM

3F:4180MM

2F:4200MM

1F:4770MM

-1F:4230MM

井道尺寸 2270mm×2160mm

开门方式 自动双扇中分

开门尺寸 双扇自动中分，净900mm×2100mm

地坑深度 1800mm

轿厢尺寸 净内尺寸：按1000kg标准执行，须符合国标及相关技术要求

备注 原有电梯设备的拆除与运输由中标人负责，拆除后的旧电梯设备归中标人处置。2台旧电梯的拆除费用由中标人承担，拆除时的安全工作由中标人负责。2台旧电梯的回收竞价不得低于8万元。投标人在投标时应充分考虑以上因数。

质保期及免费维修保养时间 12个月

品牌型号要求 上海三菱、天津OTIS、XIZI OTIS、苏州奥的斯OTIS，要求各品牌产品中最高档型号投标，各厂家电梯应为原品牌标识

客梯装修及性能要求：

轿厢天花及通风：豪华型（由投标人提供式样供买方选定）

地板：预留花岗岩装修

层门及门套：每层为发纹不锈钢厅门及小门套

轿厢操纵盘及指示器：不锈钢操纵盘，数码显示

驱动系统：有齿轮驱动

平层精度：≤±3mm

电梯水平振动加速度：≤130mm/s²

电梯水平垂直加速度：≤100mm/s²

起制动加减速度调节范：起、制动加速度不大于1.5m/s2，平均加速度不小于0.48 m/s2

导轨：国家标准，13KG/M

称重装置：电子连续称重，精度≤±1%

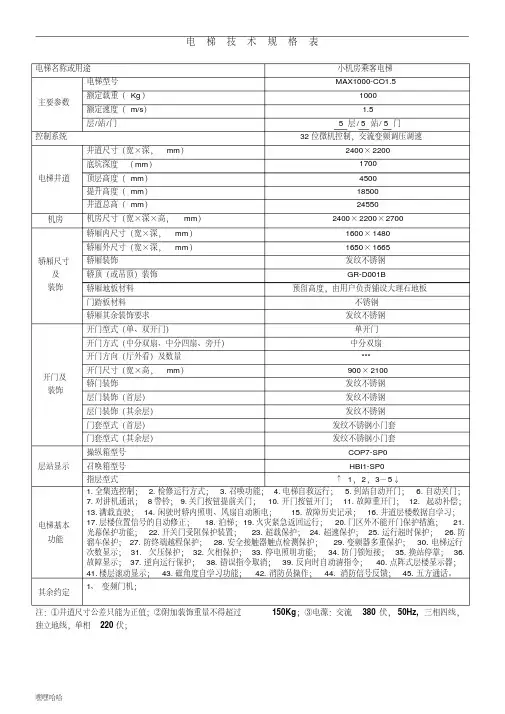

电梯技术规格表-精选

电梯技术规格表-精选

嘿嘿哈哈电梯技术规格表电梯名称或用途小机房乘客电梯主要参数电梯型号MAX1000-CO1.5 额定载重（Kg）1000 额定速度（m/s）1.5 层/站/门5 层/ 5 站/ 5 门控制系统32位微机控制，交流变频调压调速电梯井道井道尺寸（宽×深，mm）2400×2200 底坑深度（mm）1700 顶层高度（mm）4500 提升高度（mm）18500 井道总高（mm）24550 机房机房尺寸（宽×深×高，mm）2400×2200×2700 轿厢尺寸及装饰轿厢内尺寸（宽×深，mm）1600×1480 轿厢外尺寸（宽×深，mm）1650×1665 轿厢装饰发纹不锈钢轿顶（或吊顶）装饰GR-D001B 轿厢地板材料预留高度，由用户负责铺设大理石地板门踏板材料不锈钢轿厢其余装饰要求发纹不锈钢开门及装饰开门型式（单、双开门）单开门开门方式（中分双扇、中分四扇、旁开）中分双扇开门方向（厅外看）及数量*** 开门尺寸（宽×高，mm）900×2100 轿门装饰发纹不锈钢层门装饰（首层）发纹不锈钢层门装饰（其余层）发纹不锈钢门套型式（首层）发纹不锈钢小门套门套型式（其余层）发纹不锈钢小门套层站显示操纵箱型号COP7-SP0 召唤箱型号HBI1-SP0 指层型式↑1，2，3－5↓电梯基本功能1.全集选控制；2.检修运行方式；3.召唤功能；4.电梯自救运行；5.到站自动开门；6.自动关门；7.对讲机通讯；8警铃；9.关门按钮提前关门；10.开门按钮开门；11.故障重开门；12. 起动补偿；13.满载直驶；14.闲驶时轿内照明、风扇自动断电；15.故障历史记录；16.井道层楼数据自学习；17.层楼位置信号的自动修正；18.泊梯；19.火灾紧急返回运行；20.门区外不能开门保护措施；21.光幕保护功能；22.开关门受阻保护装置；23.超载保护；24.超速保护；25.运行超时保护；26.防溜车保护；27.防终端越程保护；28.安全接触器触点检测保护；29.变频器多重保护；30.电梯运行次数显示；31. 欠压保护；32.欠相保护；33.停电照明功能；34.防门锁短接；35.换站停靠；36.故障显示；37.逆向运行保护；38.错误指令取消；39.反向时自动清指令；40.点阵式层楼显示器；41.楼层滚动显示；43.磁角度自学习功能；42.消防员操作； 44.消防信号反馈；45.五方通话。其余约定1、变频门机；注：①井道尺寸公差只能为正值；②附加装饰重量不得超过150Kg；③电源：交流380伏，50Hz, 三相四线，独立地线，单相220伏；

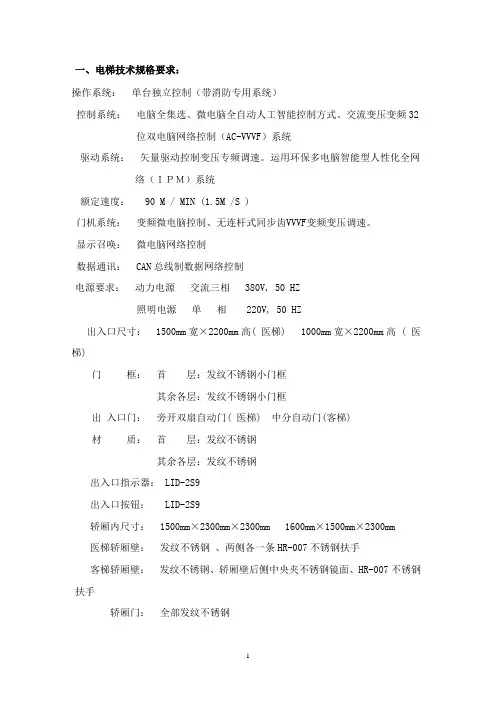

一、电梯技术规格要求

一、电梯技术规格要求

1 一、电梯技术规格要求：

操作系统： 单台独立控制（带消防专用系统）

控制系统： 电脑全集选、微电脑全自动人工智能控制方式、交流变压变频32位双电脑网络控制（AC-VVVF）系统

驱动系统： 矢量驱动控制变压专频调速。运用环保多电脑智能型人性化全网络（ＩＰＭ）系统

额定速度： 90 M / MIN (1.5M /S )

门机系统： 变频微电脑控制、无连杆式同步齿VVVF变频变压调速。

显示召唤： 微电脑网络控制

数据通讯： CAN总线制数据网络控制

电源要求： 动力电源 交流三相 380V, 50 HZ

照明电源 单 相 220V, 50 HZ

出入口尺寸： 1500mm宽×2200mm高( 医梯) 1000mm宽×2200mm高 ( 医梯)

门 框： 首 层：发纹不锈钢小门框

其余各层：发纹不锈钢小门框

出 入口门： 旁开双扇自动门( 医梯) 中分自动门(客梯)

材 质： 首 层：发纹不锈钢

其余各层：发纹不锈钢

出入口指示器： LID-2S9

出入口按钮： LID-2S9

轿厢内尺寸： 1500mm×2300mm×2300mm 1600mm×1500mm×2300mm

医梯轿厢壁： 发纹不锈钢 、两侧各一条HR-007不锈钢扶手

客梯轿厢壁： 发纹不锈钢、轿厢壁后侧中央夹不锈钢镜面、HR-007不锈钢扶手

轿厢门： 全部发纹不锈钢 2 轿厢天花板： STD钢板烤漆及乳白色压克力照明

轿厢地板： 阿姆斯壮地板

轿厢操作盘： OPA-EZ2 型式

轿厢位置指示器： 附于OPA-EZ2操作盘上

二、电梯标准功能配置：

（一）服务操作 （二）安全系统功能
